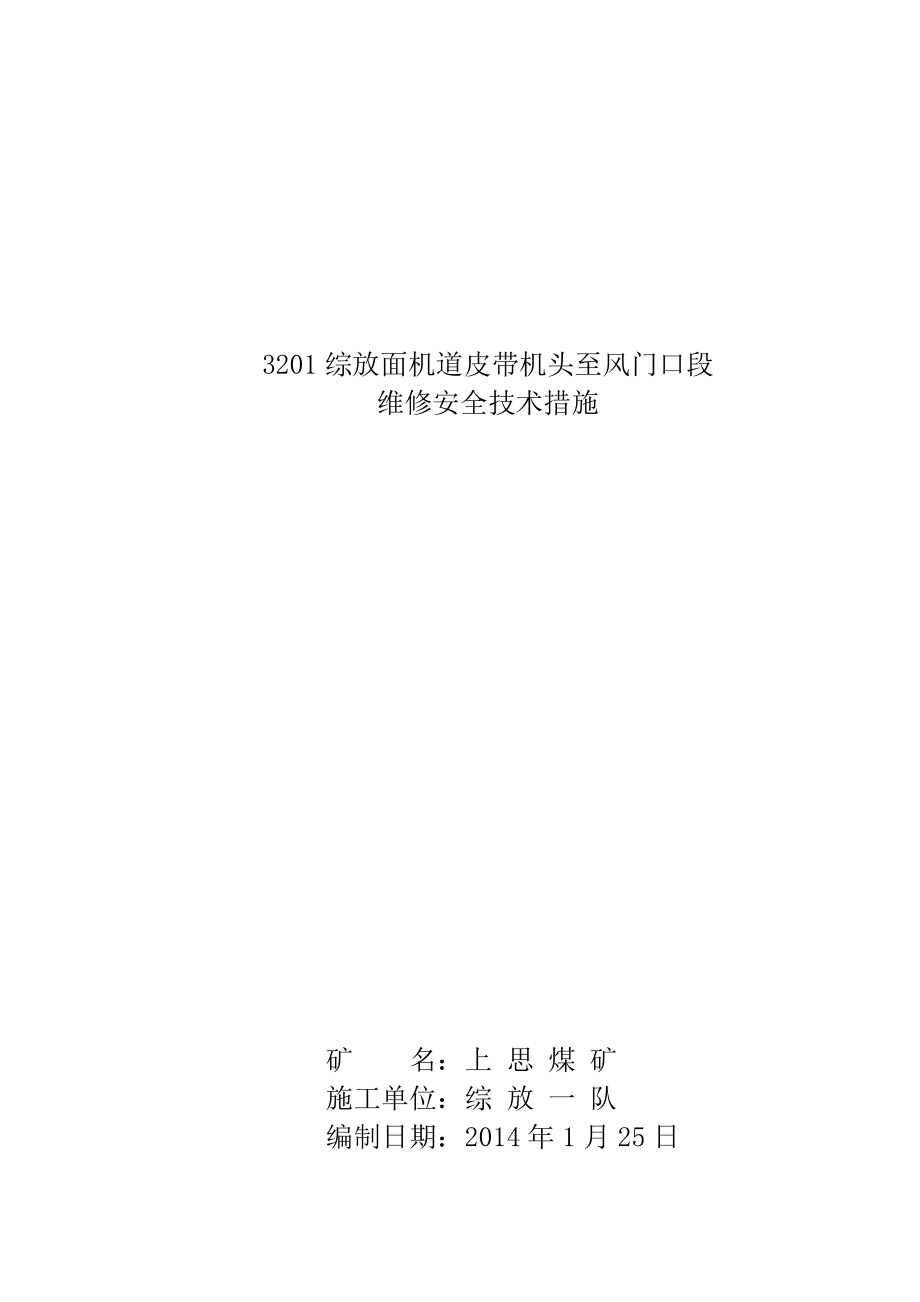

3201综放面机道皮带机头至风门口段维修安全技术措施 矿 名：上 思 煤 矿施工单位：综 放 一 队编制日期：2014年1月25日编 审 人 员 签 字 表编 审 人 员签 字编 制程 懿 轩施 工 队何 英 杰审 核刘 煜 祺机 运 部刘 弘 文生 产 部满 巫安 监 部欧阳冥夜安全副总昊 然机电矿长师 鹏 涛生产矿长李 立 轩安全矿长武 行 秋总 工都 智 宸矿 长樊 霸3201综放面机道皮带机头至风门口段维修安全技术措施一、概况：3201综放面可采走向长560m，工作面斜长80m截止2014年1月23日，工作面推采到机道427m,回风巷456.7m由于近期3201机道皮带机头段20米及风门段15米巷道受回采动压影响，巷道顶部部分锚杆托板失效造成坠包、浆皮破裂，已出现4处网破漏煤，虽经锚网绞顶处理，但仍不能满足后期回撤及作为系统巷道使用的要求为防止再次出现跨帮及巷顶抽冒，根据生产技术部于1月22日下发通知：经矿研究决定，由综放一队采取分段分别使用码木垛、双层经纬网配合锚索钢梁进行加固及锚网架棚的方式进行维修为确保为了此项工程安全顺利施工，特编写本措施，在作业期间必须认真贯彻执行。
二、施工方案： （一）、施工方案：工程量38m（附示意图）1、机道皮带机头大架与联巷交岔点段10m，采用横向长钢梁配双层经纬网一梁三锚索网梁沿巷顶均匀布置1）、巷道顶部采用先铺挂1000㎜×长9000㎜的双层经纬网（∮14铅丝），然后施工一梁三锚索的方式支护锚索规格：采用∮17.8×7000㎜的钢绞线，端头用两节Z2360树脂药卷锚固，配套使用120㎜×120㎜×8㎜的铁托板，300㎜×300㎜×80㎜的木托板；网片双层重合后用网丝联接牢固，12扣/米钢梁规格：U25型，长1800㎜，一梁三孔，孔距800㎜；钢梁间排距均为1000㎜×10㎜2）、巷道上帮压跨段采用∮20×2000㎜螺纹钢锚杆支护锚杆间排距700㎜×700㎜，端头用一节Z2360树脂药卷锚固；配套使用120㎜×120㎜×8㎜的铁托板，200㎜×200㎜×60㎜的木托板；金属网选用9000㎜×10000㎜（12＃铅丝）的菱形网2、下运皮带机头及机道皮带机头交叉段（三角点段）8.0m巷道受回采动压影响，巷顶下沉、巷底鼓起，原已在机头交叉点码设一个1200㎜×1200㎜的油道木木垛，但两侧打点柱段仍变形较大，为防止变形影响运输，要求按原标准在距机道方向及下山方向与中心木垛（原木垛）边对边2000㎜的位置，各码设一个1200㎜×1200㎜的油道木木垛，道木相互采用码簧连接牢固，巷顶用木揳子打牢，确保支护稳定。
3、机道与联巷交岔点至风门中间段15m原锚网段，均受压变形，考虑到该段属永久型巷道，现巷宽3.2-3.5m，高2.8-3.0m故先对顶帮破损段锚网后，架设3.5m U25型钢的拱形棚支护，棚距0.8m，并对空帮空顶部分采用1000㎜×200㎜×50㎜的木背板绞实，配用木揳子打紧4、风门以外至东一轨道上山联巷口段5.0m，巷顶变形较大，采用网梁支护方式即在巷顶先铺挂1000㎜×长9000㎜的双层经纬网（∮14铅丝），然后沿巷道走向施工一梁三锚索支护锚索规格：采用∮17.8×7000㎜的钢绞线，端头用两节Z2360树脂药卷锚固，配套使用120㎜×120㎜×8㎜的铁托板，300㎜×300㎜×80㎜的木托板钢梁规格：U25型，长1800㎜，一梁三孔，孔距800㎜；钢梁间排距均为1000㎜×10㎜二）、技术质量要求：1）、对锚网维修段严格按规定的间排距施工支护，布置均匀，误差不超过±100㎜，外露长度不大于50㎜；锚杆不得松动，与围岩层面夹角大于75°；托板必须紧贴煤（岩）帮，锚杆预紧力达到300N.m2）、在机道与联巷交岔点至风门中间段锚网作业时，坚持“短扩短支”的原则，对因坠包影响架棚的点要剪包、补网处理。
3）、维修作业时铺挂的菱形网、经纬网，其搭接100㎜，网片必须铺展、铺平，用12#铅丝联接牢固，不少于12扣/m4）、锚网作业时，严禁复用旧锚杆，且必须清除松动的煤渣、块，网子必须挂在硬煤（岩）体上，不得出现空帮，严禁挂在松动的浮渣上5）、维修支护作业时，必须把巷道两帮的大小管、线落地保护好（可用旧皮带）6）、架设拱形棚支护段，必须将管、线放置到棚腿外7）、U25型钢梁支护，及时张拉紧锚索，并剪掉外露部分，外露长度不大于300mm8）、架设的拱形棚子严禁前倾、后仰、迈步，并用背板和木楔把帮、顶绞实9）、支护作业时，严禁使用破损、失效的药卷；同时对失效的锚杆（索）要失一补一10）、煤渣、废料的运输：煤渣运输：人工用人力车运到皮带机头，装上机道皮带机运走11）、废网、浆块等的回收：人工装入矿车回收地面，严禁上皮带运入煤仓三、安全措施：1、作业地点必须有瓦检员随时检查瓦斯浓度，当瓦斯浓度达到0.5%时，必须停止作业，撤出人员至安全地点，待瓦斯浓度恢复正常后再进行作业2、施工前必须先进行“敲帮问顶”，并且要指派专人配合安检员负责现场安全工作；严禁空顶作业3、施工前，先检查打眼机具是否完好，严禁机具带病运转，并做好个人防护。
另外打眼时，要掌握好钻进角度，防止钻杆与原支护的锚杆、锚索交叉接触，如有卡钻时必须停止作业进行检查，严禁强行钻进4、操作机具人员严禁戴手套，并要做到“三紧”：即袖口、衣领、下摆紧，毛巾不外露5、用长柄工具敲帮问顶时，应防止煤（岩）块顺杆而下伤人6、架棚作业搭设稳固的工作台：专用铁凳配合木板搭设工作台7、架设金属棚时，对先立好的腿或上好的梁栓牢保险绳后，再由多人协同上梁或立腿；在棚子未绞紧前，棚梁、腿必须栓好保险绳8、严禁使用不符合规定的支护材料（如锚杆锈蚀变形、锚固剂失效、网格偏大等）9、在施工过程中必须用旧皮带防护好巷道两帮的大小电缆、管路，严禁砸破、损坏各种管线10、施工人员必须时刻注意安全，发现问题和隐患时，及时处理并汇报值班队长和调度室，严禁违章作业11、作业前，清理净工作地点的杂物，确保后通路畅通12、要随打眼随安装锚杆（索），避免围岩来压塌孔13、作业时，必须随时进行敲帮问顶，并派专人观察顶帮变化，如有异常立即停止作业进行处理，待排除隐患后再进行维修作业14、每班施工结束后，必须清净煤渣，搞好施工区域内的文明生产，并按物料定置管理分类码放好锚杆、菱网、药卷、工具和废料15、全体作业人员必须认真学习本措施后，方可参加维修作业。
16、本措施未尽事宜按《煤矿安全规程》和《操作规程》及相关措施执行审核意见：措施贯彻登记表 3201综放面机道皮带机头至风门口段维修安全技术措施序号贯彻时间主持人贯彻人受贯彻的班组参加人数接受贯彻班组长签字。
