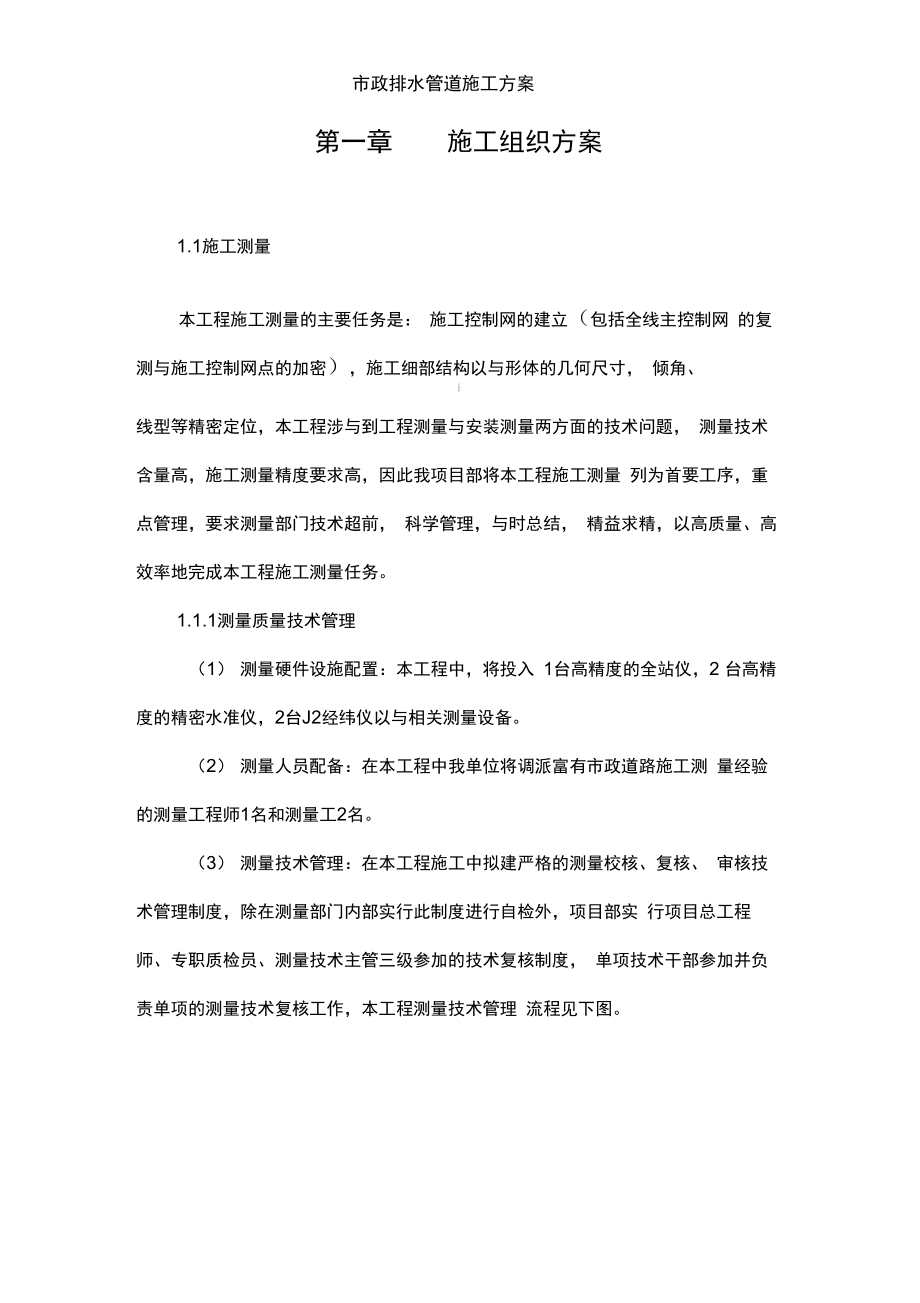

市政排水管道施工方案第一章 施工组织方案1.1施工测量本工程施工测量的主要任务是： 施工控制网的建立（包括全线主控制网 的复测与施工控制网点的加密），施工细部结构以与形体的几何尺寸， 倾角、i线型等精密定位，本工程涉与到工程测量与安装测量两方面的技术问题， 测量技术含量高，施工测量精度要求高，因此我项目部将本工程施工测量 列为首要工序，重点管理，要求测量部门技术超前， 科学管理，与时总结， 精益求精，以高质量、高效率地完成本工程施工测量任务1.1.1测量质量技术管理（1） 测量硬件设施配置：本工程中，将投入 1台高精度的全站仪，2 台高精度的精密水准仪，2台J2经纬仪以与相关测量设备2） 测量人员配备：在本工程中我单位将调派富有市政道路施工测 量经验的测量工程师1名和测量工2名3） 测量技术管理：在本工程施工中拟建严格的测量校核、复核、 审核技术管理制度，除在测量部门内部实行此制度进行自检外，项目部实 行项目总工程师、专职质检员、测量技术主管三级参加的技术复核制度， 单项技术干部参加并负责单项的测量技术复核工作，本工程测量技术管理 流程见下图市政排水管道施工方案测量技术管理流程图1.2工程试验本工程施工拟建立工地试验室，配合质监站检验工作进行工程质量控制，由既有理论又有实践经验的试验工程师负责试验工作。
试验室建立在项目部内试验工作主要有以下四个方面的内容：（1 ）为工程选定合格优质的原材料，并送质监站实验室作实验2）提供各种施工配合比，作为施工的依据3 ）进行工程半成品、成品的质量检验4 ）配合技术、质量部门进行质量检查管理工作1.3排水管道施工本工程排水管道管径为①800（企业排水管）、①1350（排水管一、二、n ij □ ■-三）钢筋砼管管沟幵挖采用挖掘机幵挖，人工浇筑管基，管座砌筑井身， 管道采用机械安管，人工配合施工沟槽部分土方可用于管沟回填，放置 于路基外侧，淤质土用自卸汽车外运到指定弃土点堆放根据地质情况， 对基坑幵挖采取如下防护措施：① 分层放坡与松木桩支护相结合的方法② 实行集水井降水，减少地表渗水对基础的直接影响在施工过程中利用管线外侧预留的工作面，设置渗水盲沟与管线碎石 垫层连成一体，将水引至降水井点，再安排 2英寸的水泵进行间断性排水工作，保证基坑内无积水现象；盲沟 b Xh采用40 X50，与盲沟相接的集水井为120cm Xl20cm，中心立巾600竹筐，外围用 20〜40mm 的碎石 填充③ 摸清现场地表渗水水源，并设法将其引出幵挖基槽内，减少渗水引起的边坡滑塌在施工前先对现有排水系统进行初步了解，明确其进出口的大致方位与有可能积水的地段，使幵挖前做到心中有底，以便做好准备；此外，现 场准备好一定数量的 D100、D200PVC管和砂袋，一方面幵挖后发现地 表排水可立即用PVC管将其引出，另一方面要是发现大量的渗水基土可用 砂袋配合松木桩与时填充加固，以防流砂或渗水携土引起坍塌。
④ 施工操作机械施工时当小心作业，尽量减少机械行走，以降低施工机具对原地基的扰动，基槽幵挖出的土方将全部运离槽边，以减少土方侧压；对基底 要留出10〜20cm厚利用人工进行修底，确保原基底不被扰动 对于基槽幵挖，必须在按要求进行先支护后方可进行下道工序施工，严禁在未支护 的情况下操作人员即进行管线铺设工作，以免塌方酿成安全事故1.3.1管道施工管道采用平接式钢筋砼管，其施工工序见下图 土壤结构不被扰动或破坏，同时由于机械不可能准确地将沟底按规定高程 整平，因此，在达到设计管底高程以上 20cm左右一层应停留待人工清挖 挖管沟的上方，可根据施工环境、条件堆放在管沟的一侧或两侧，堆土需 放在管沟0.8m以外根据施工规范要求，管沟幵挖达到一定深度时应考 虑放坡I、挖管沟管沟的幵挖方式,应确保沟底2、管道与端墙、翼墙基础施工按照设计要求，管道基础采用国标95S222-5钢筋混凝土管120 oc混 凝土基础施工，幵挖后的管沟用中、粗砂回填到道路结构层底，并用水冲 插实，管道基础采用 300mm 厚C15混凝土基础施工，并在其下增设 100mm 砂砾石垫层，待基坑幵挖后通知设计人员到现场验槽墙基采用 松木桩作处理，木桩尾径不少于① 120mm，其余底板进行适当处理，填砂砾石或毛石混凝土；端墙与、翼墙用 M10水泥砂浆砌毛石，墙身外露部分用1 : 3水泥砂浆勾缝；管顶砌石旋高 300 ;木桩单桩承载力特征值为10KN 。
a. 松木桩的施工土方幵挖完毕后，对于浅埋的薄层于淤泥质土预以挖除，对于厚度或 埋深的淤泥质土用松木桩加固处理，本工程设计松木桩规格为尾径 120mm、长度为4m，其施工方法如下：基础幵挖并换砂回填至设计标高后，采用振动锺施打松木桩振动锺 施打时，为防止该木桩顶被打破，应在松木桩顶加钢护套或用挖掘机压 松木桩b. 浆砌石施工结构物砌筑前，先根据测量放样结果，按设计分缝要求，安装已按设 计坡度制作的坡度架，坡度架用块石或木方支撑牢固，相邻坡度架之间挂 线，直线段每30cm高挂一道水平线，圆弧段每 15cm高挂一道水平线 并在砌筑前将石料清洗，使石料表面湿润，充分吸收水份，但不得残留积 水，以便易于与水泥砂浆黏结 经验收合格后方可砌筑，采用座浆法砌筑, 具体砌法是：A、 铺浆（座浆）浆砌石护坡采用水泥砂浆作为胶结材料，铺浆厚度为设计灰缝厚度的1.5倍，厚约3~5cm，随铺浆随砌石，有利于灰缝座实毛石砌 体，要求逐块座浆，逐块安砌，避免形成空洞，缝隙需用砂浆填塞饱 满，较大空隙应采用碎石填塞，不得无浆直接贴靠，严禁先堆砌石后 下砂浆B 摆放石料在已座浆的砌筑面上，摆放洗净湿润的石料，并用铁锤敲击石面，使座浆幵始溢出为度，上下层砌石错缝砌筑，除最下一层（即第一层）块石须大面朝下外，上面的块石不一定必须大面朝下， 宜做到犬牙交错,搭接紧密即可，必要时，应设置拉结石，不得采用外面侧立石块，中间 填心的方法，不得有空缝，在砌下层石块时，同时考虑上层块石如何接 砌，靠外侧选用，表面较平整，尺寸大致一致的块石砌筑，无勾缝要求 的结构物，边砌边平缝，同时粘结于块石外面的砂浆与时清理干净，以 便达到外露面平整美观。
C 竖缝灌浆石料摆放就位后，与时进行竖缝灌浆，插捣密实浆砌石砌筑时应整段均衡上升，相邻坡架之间高度差不得超过 50mm上升的高度原则上每天不超过 70cm为避免出现地基加荷过快，每10天上升的高度不应超过 150 cm此外，砌体的结构尺寸和位置， 必 须符合施工详图规定，表面偏差不得大于 15mmc. 勾缝处理浆砌石外侧勾凸缝，块石砌筑时预留 2cm深的凹槽，勾缝前灰刀将块石表面清洗干净，勾缝顺序由上而下，先勾水平缝，后勾立体缝，灰缝 处用清水润湿，勾缝砂浆的标号比砌体砂浆标号高一号，勾缝形状为凸缝 方形，形状基本一致，力求美观、匀称，块石形态突出，表面平整d. 养护(1) 砌体施工告一段落，可在收工时，用浸湿的麻袋等覆盖物将砌体盖 好一般气温条件下，在砌完后的10~12h以内，炎热天气在砌完后2~3h 以内洒水养护，养护时间不少于14d;(2) 养护时须使覆盖物经常保持湿润，在一般条件下( 15与以上)，最初的3d内，昼间至少隔3h浇水一次，夜间至少浇水一次，在以后的日 期中一昼夜至少浇水3次；(3) 新砌体的砂浆，在硬化期间严禁使其遭受雨水冲刷或水流淹浸3、管道安装下管前应对管沟进行检查，检查管沟底是否有杂物，管沟底高程与宽 度是否符合标准，检查管沟两侧是否有裂缝与坍塌的危险。
另外，下管前 应对管材、管件与配件等的规格、质量进行检查，合格者方可使用；吊装 与运输时，钢筋砼管插口密封工作应采取必要的保护措施，避免损伤采 用吊机下管时，应事先与起重人员或吊机司机一起勘察现场，根据管沟深 度、土质、附近的建筑物、架空电线与设施等情况， 确定吊机距沟边距离、 进出路线与有关事宜绑扎套管应找好重心，使吊起平稳，起吊速度均匀， 回转应平稳，下管应低速轻放人工下管是采用压绳下管的方法，下管的 大绳应紧固，不断、不腐烂排水管道铺设质量必须符合下列要求：① 接口严密紧固，经水压试验合格；② 平面位置和纵断面高程准确；③ 管基和管件坚固稳定；④ 管道采用钢丝网水泥沙浆抹带接口， 按95S222-18施工砂浆饱满与管道接触紧密，承插管道连接平直，环形间隙均匀，灰口齐整、密实、 饱满管道端面与管中心线垂直，允许偏差不得大于lmm两根管子的对 口的管壁厚相差，不得超过 3mm，对口时，两管纵向烊缝应错幵，错幵 间距不小于300mm4、管道闭水试验在试验前，均应把管道内的杂物排净，并将管道灌满水浸泡 24h后再进行，对渗水量的测定时间不少于 30mm，闭水试验标准按有关规范执行1.3.2沟槽回填沟槽回填分不同回填部位，采用人工和机械配合回填以与相应压实方法。
沟槽回填土采用管沟幵挖出可用于回填的砂性土进行回填沟槽部位划分和选用方法如下：9 / 17市政排水管道施工方案沟槽回填压实选用表沟槽部位回填方法虚铺厚度压实工具压实度要求管沟胸腔机械驳运，人 工回填20 〜25cm蛙式夯、铁夯>90 %管顶以上50cm 内机械驳运，人 工回填25 〜30cm蛙式夯>90 %管顶50cm 以上至路基面机械回填25 〜40cm压路机0〜80cm内>95 %； 80 〜 150cm 内>90%； >150cm 为90%133排水管道施工技术措施与注意事项1、回填土注意事项(1) 必须在隐蔽工程验收合格后与时回填；(2) 有支撑的沟槽，填土前拆撑时，要注意检查沟槽与临近建筑物、构筑 物安全；(3) 填土必须在管道基础混凝土达到一定强度后进行；(4) 沟槽回填顺序，按沟槽排水方向由高向低分层进行；(5) 沟槽两侧应同时回填夯实，以防管道位移；(6) 回填土时不得将土直接砸在接口上；(7) 井室等附属构筑物回填土应四周同时进行；(8) 有与本管线交叉的其他管线或构筑物时，要采取措施妥善处理；(9) 在管顶上50cm内，不得回填大于10cm的石块、砖等杂物；(10) 回填时，槽内应无积水，不得回填淤泥、腐植土与有机物质；9 / 17 I !门— I 1市政排水管道施工方案（11） 沟槽如回填砂、碎石、石粉等材料时，应掌握最佳含水量，分层振 实并注意保护好管道；（12） 每层回填土的压实度必须符合标准要求后， 才能进行下一层回填。
2、排水管道施工技术措施1） 管沟幵挖时，除可用于回填的合格土方外， 弃方要立即清运回填用的土方必须置于基坑安全线以外以防止边坡受压塌方；2） 要准备足够的排水设备，以防止雨水或地下水浸泡沟槽；3） 基坑挖至接近设计标咼时，应保留 20〜30cm —层不挖，待基础施工前，用人工突击挖除，并迅速检验；4） 如基底土质较差，不能达到强度要求时，要采用换填石粉或碎石夯实 处理后方能浇筑砼基础；5） 管基要装模浇筑，用平板振动器振捣密实，且强度达到 70 %后才能安装管节；6） 外购管节须有出厂合格证，且要经回弹法测定强度与检查外观合格后 方可进场使用；7） 排水管道接口施工时，应严格按设计要求和技术规范施工；8） 管沟回填前要按规范要求对管节进行闭水试验， 验收合格后方可进行回填，且回填料按设计要求采用中砂， 而排水渠与箱涵两侧回填料用石屑 1.4排水渠施工清澜路（金星路-麻园河）临时排水渠工程全长1450米，标准横断面： 底宽3米，面宽7.6米，高2.3米本工程排水渠施工分为原旧排水渠的 回填和新排水渠的幵挖两部分拟在回填原旧排水渠的同时进行新排水渠幵挖施工，回填夯实后进行新建排水渠修边整形施工第二章安全、文明施工的方案与保证措施2.1 安全生产目标① 年千人伤害率（事故频率）小于千分之六；② 避免重伤；③ 无伤人事故的经济损失不超过五万元；④ 杜绝死亡事故的发生;2.2 安全施工保证措施2.2.1 建立安全组织机构安全组织机构见下图：14 / 17后勤组安全员审工程技术组安全全*机械设备组安全^任制和各* X程材料组安员分*三防行动小组全-安、22223 认真贯执行各种安全管理规章制度，对违章作业者要视情节轻重进 行罚款处理，以经济手段进行安全管理，防止工伤事故的发生。
2.2.4 坚持全员的三级安全教育，对上岗的工人，进行班组、项目部、公 司的三级安全教育，对未经三级教育的工人，不予上岗坚持每周一小时 的安全学习制度，努力提高全员的安全意识，掌握必要的安全知识，提高市政排水管道施工方案自我保护能力2.2.5 进行安全技术交底每个部位工序施工前，均由质安部门、技术部 门组织对各管理人员与操作人进行安全技术交底，并提出各个时期、各个 工序的安全技术要求与安全注意事项2.2.6 定期进行安全检查按照要求做到班组日检、项目部周检、公司日 检，对在安全检查中查出的安全隐患，要求必须彻底整改，对不按要求整 改的，坚决令其停工整改2.2.7 各种机械设备要专人操作，持证上岗，并且定期检查，严禁带病动 作2.2.8 进入施工现场，必须带安全帽，用电设备采用三级配电、两级漏电保 护，所有机电设备要做好接零保护，转动部位要设安全护罩2.2.9基础挖土方，要按规定放坡，同时做好支撑，防止塌方伤人基槽 四周设两道护身栏，夜间设红灯示警，防止坠入伤人2.2.10施工现场必须挂有安全宣传标语和标牌，配备足够的消防器材，指 定专人管理，并保持消防通道的畅通2.2文明施工措施2.2.1文明施工组织机构文明施工管理机构见下图。
项目副经理15 / 17市政排水管道施工方案环境保护领导小组质检部合约财务部物资设备部安全环保部工程技术部综合办公室各施工'作业队创建文明工地2.2.2 文明施工保证措施（1）进场施工的队伍签定文明施工协议，建立健全岗位责任制，把 文明施工责任落实到实处，提高全体施工人员的自觉性与责任2） 挂牌施工，标明工程项目名称，范围，幵竣工期限，工地负责人, 设立监督，接受社会监督3） 采取有效措施处理生产生活废水，不得超标排放，并保证施工现 场无积水现象在多雨季节应配备应急的抽不设备与突击人员4） 现场布局合理，材料，物品机具，土方堆放符合要求5） 施工内业资料齐全，整洁，数据可靠，办公室内按要求布置各类 图表，与时反映现场状况与工程进度状况6 ）加强文明安全保卫工作，设夜间巡逻 14 / 17i'；二 i: : i !匸n市政排水管道施工方案(7)生活垃圾要集中堆放，搬运至指定点废弃8 )施工期间，经常对施工机械车辆道路进行维修，确保晴雨畅通,并方便沿线居民的生产、生活第三章本工程施工组织机构项目组织机构框图项目经理1、 本工程幵工日期为 2005年3月8日，完工日期为2005年4月28日，总工期为50日历天。
2、 本施工计划所考虑工程量以建设单位规定的范围与图纸提供工程量为依据，如实际施工内容发生变化，则视工程量的实际增减调整计划以确保工期施工进度横道图附后第五章 营业执照与资质证书、管理人员上岗证书等19 / 17。
