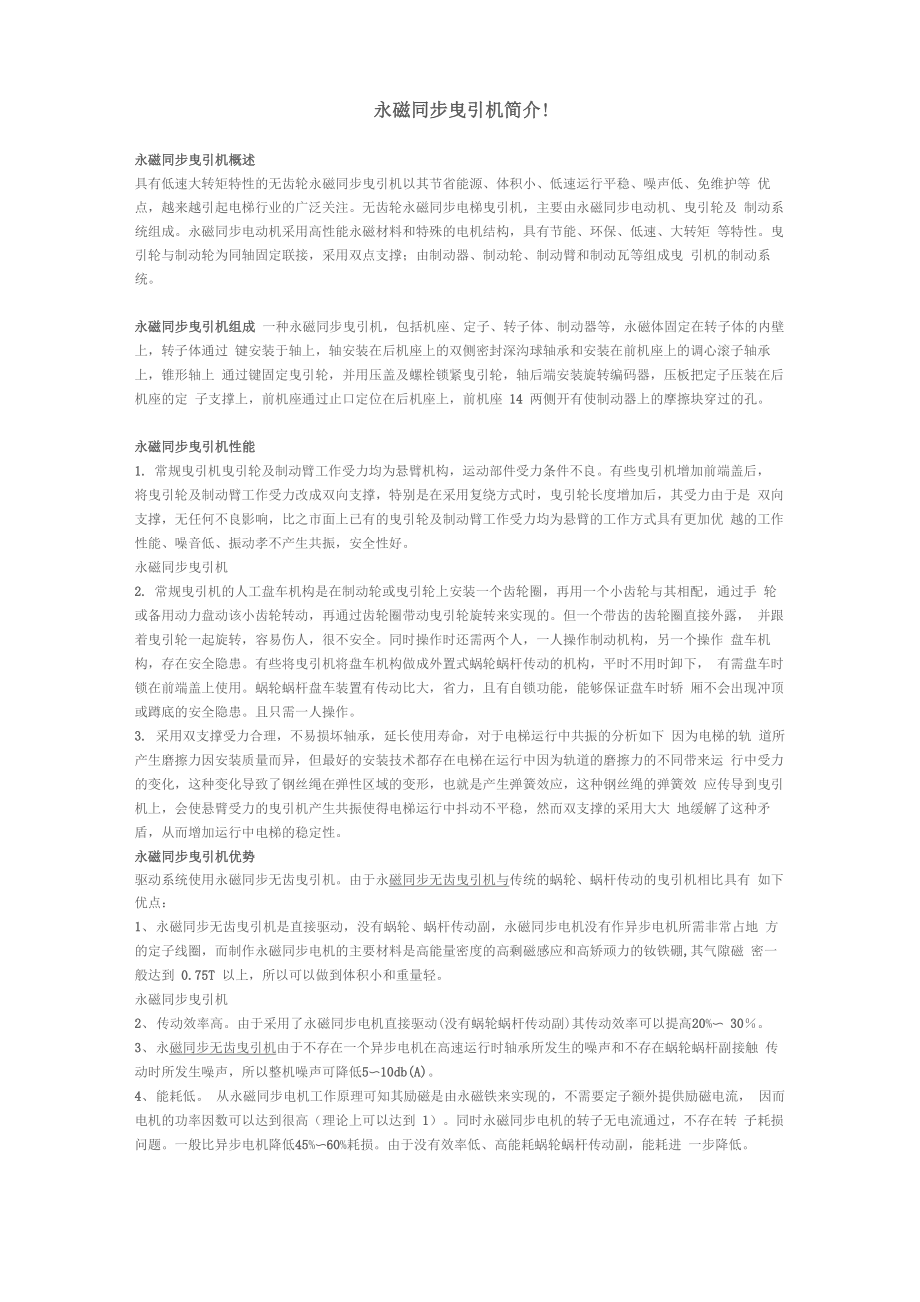

永磁同步曳引机简介!永磁同步曳引机概述具有低速大转矩特性的无齿轮永磁同步曳引机以其节省能源、体积小、低速运行平稳、噪声低、免维护等 优点，越来越引起电梯行业的广泛关注无齿轮永磁同步电梯曳引机，主要由永磁同步电动机、曳引轮及 制动系统组成永磁同步电动机采用高性能永磁材料和特殊的电机结构，具有节能、环保、低速、大转矩 等特性曳引轮与制动轮为同轴固定联接，采用双点支撑；由制动器、制动轮、制动臂和制动瓦等组成曳 引机的制动系统永磁同步曳引机组成 一种永磁同步曳引机，包括机座、定子、转子体、制动器等，永磁体固定在转子体的内壁上，转子体通过 键安装于轴上，轴安装在后机座上的双侧密封深沟球轴承和安装在前机座上的调心滚子轴承上，锥形轴上 通过键固定曳引轮，并用压盖及螺栓锁紧曳引轮，轴后端安装旋转编码器，压板把定子压装在后机座的定 子支撑上，前机座通过止口定位在后机座上，前机座 14 两侧开有使制动器上的摩擦块穿过的孔永磁同步曳引机性能1. 常规曳引机曳引轮及制动臂工作受力均为悬臂机构，运动部件受力条件不良有些曳引机增加前端盖后， 将曳引轮及制动臂工作受力改成双向支撑，特别是在采用复绕方式时，曳引轮长度增加后，其受力由于是 双向支撑，无任何不良影响，比之市面上已有的曳引轮及制动臂工作受力均为悬臂的工作方式具有更加优 越的工作性能、噪音低、振动孝不产生共振，安全性好。
永磁同步曳引机2. 常规曳引机的人工盘车机构是在制动轮或曳引轮上安装一个齿轮圈，再用一个小齿轮与其相配，通过手 轮或备用动力盘动该小齿轮转动，再通过齿轮圈带动曳引轮旋转来实现的但一个带齿的齿轮圈直接外露， 并跟着曳引轮一起旋转，容易伤人，很不安全同时操作时还需两个人，一人操作制动机构，另一个操作 盘车机构，存在安全隐患有些将曳引机将盘车机构做成外置式蜗轮蜗杆传动的机构，平时不用时卸下， 有需盘车时锁在前端盖上使用蜗轮蜗杆盘车装置有传动比大，省力，且有自锁功能，能够保证盘车时轿 厢不会出现冲顶或蹲底的安全隐患且只需一人操作3. 采用双支撑受力合理，不易损坏轴承，延长使用寿命，对于电梯运行中共振的分析如下 因为电梯的轨 道所产生磨擦力因安装质量而异，但最好的安装技术都存在电梯在运行中因为轨道的磨擦力的不同带来运 行中受力的变化，这种变化导致了钢丝绳在弹性区域的变形，也就是产生弹簧效应，这种钢丝绳的弹簧效 应传导到曳引机上，会使悬臂受力的曳引机产生共振使得电梯运行中抖动不平稳，然而双支撑的采用大大 地缓解了这种矛盾，从而增加运行中电梯的稳定性永磁同步曳引机优势驱动系统使用永磁同步无齿曳引机由于永磁同步无齿曳引机与传统的蜗轮、蜗杆传动的曳引机相比具有 如下优点：1、 永磁同步无齿曳引机是直接驱动，没有蜗轮、蜗杆传动副，永磁同步电机没有作异步电机所需非常占地 方的定子线圈，而制作永磁同步电机的主要材料是高能量密度的高剩磁感应和高矫顽力的钕铁硼,其气隙磁 密一般达到 0.75T 以上，所以可以做到体积小和重量轻。
永磁同步曳引机2、 传动效率高由于采用了永磁同步电机直接驱动(没有蜗轮蜗杆传动副)其传动效率可以提高20%〜 30％3、 永磁同步无齿曳引机由于不存在一个异步电机在高速运行时轴承所发生的噪声和不存在蜗轮蜗杆副接触 传动时所发生噪声，所以整机噪声可降低5〜10db(A)4、 能耗低 从永磁同步电机工作原理可知其励磁是由永磁铁来实现的，不需要定子额外提供励磁电流， 因而电机的功率因数可以达到很高（理论上可以达到 1）同时永磁同步电机的转子无电流通过，不存在转 子耗损问题一般比异步电机降低45%〜60%耗损由于没有效率低、高能耗蜗轮蜗杆传动副，能耗进 一步降低5、永磁同步无齿曳引机由于不存在齿廓磨损问题和不需要定期更换润滑油,因此其使用寿命长，且基本不 用维修在近期如果能尽快解决生产永磁同步电机成本问题，永磁同步无齿曳引机将代替由蜗轮蜗杆传动 副异步电机组成的曳引机当然将来超导电力拖动技术和磁悬浮驱动技术也会在电梯上应用永磁同步曳引机特点1、 节能、驱动系统动态性能好：采用多极低速直接驱动的永磁同步曳引机，无需庞大的机械传动效率仅为70%左右的蜗轮、蜗杆减速齿轮 箱；与感应电动机相比，无需从电网汲取无功电流，因而功率因数高；因没有激磁绕组没有激磁损耗，故 发热小，因而无需风扇、无风摩耗，效率高;采用磁场定向矢量变换控制，具有和直流电动机一样优良的转 矩控制特性，起、制动电流明显低于感应电动机，所需电动机功率和变频器容量都得到减小。
2、 平稳、噪声低： 低速直接驱动，故轴承噪声低，无风扇、无蜗轮蜗杆噪声噪声一般可低 5〜10 分贝，减小对环境噪声污 染3、 建筑空间： 无庞大减速齿轮箱、无激磁绕组、采用高性能钕铁硼永磁材料，故电机体积小，重量轻，可缩小机房或无 需机房4、 寿命长、安全可靠：永磁同步曳引机电机无需电刷和集电环，故使用寿命长，且无齿轮箱的油气，对环境污染少5、 维护费用少：刷、无减速箱，维护简单相对于有齿轮式曳引机，永磁同步曳引机具节能环保之绝对优势，此于欧洲日本早有认知，近来于中国业 界亦多有论述除以上客户端能明显体认之优点外，于安全性之层面：因结构简化，具刚性直轴制动的特 点，提供全时上下行超速保护能力外，利用永磁电机的反电动势特点，实现蜗轮蜗杆之自锁功能，为电梯 系统与乘客提供多层安全防护于应用面之层面：因永磁同步曳引机小型化及薄型化特点，对电梯配置安 排及与建筑物间整合空间的搭配性，大大提升，相信对建筑设计师提供更大的弹性设计空间，间接改善人 于建物空间中之使用机能与品质永磁同步曳引机工作原理 同步发电机为了实现能量的转换，需要有一个直流磁场而产生这个磁场的直流电流，称为发电机的励磁电 流根据励磁电流的供给方式，凡是从其它电源获得励磁电流的发电机，称为他励发电机，从发电机本身 获得励磁电源的，则称为自励发电机。
一、发电机获得励磁电流的几种方式1、 直流发电机供电的励磁方式：这种励磁方式的发电机具有专用的直流发电机，这种专用的直流发电机称 为直流励磁机，励磁机一般与发电机同轴，发电机的励磁绕组通过装在大轴上的滑环及固定电刷从励磁机 获得直流电流这种励磁方式具有励磁电流独立，工作比较可靠和减少自用电消耗量等优点，是过去几十 年间发电机主要励磁方式，具有较成熟的运行经验缺点是励磁调节速度较慢，维护工作量大，故在10MW 以上的机组中很少采用2、 交流励磁机供电的励磁方式，现代大容量发电机有的采用交流励磁机提供励磁电流交流励磁机也装在 发电机大轴上，它输出的交流电流经整流后供给发电机转子励磁，此时，发电机的励磁方式属他励磁方式， 又由于采用静止的整流装置，故又称为他励静止励磁，交流副励磁机提供励磁电流交流副励磁机可以是 永磁机或是具有自励恒压装置的交流发电机为了提高励磁调节速度，交流励磁机通常采用 100——200HZ的中频发电机，而交流副励磁机则采用 400——500HZ 的中频发电机这种发电机的直流励磁绕组和三相 交流绕组都绕在定子槽内，转子只有齿与槽而没有绕组，像个齿轮，因此，它没有电刷，滑环等转动接触 部件，具有工作可靠，结构简单，制造工艺方便等优点。
缺点是噪音较大，交流电势的谐波分量也较大3、无励磁机的励磁方式： 在励磁方式中不设置专门的励磁机，而从发电机本身取得励磁电源，经整流后再供给发电机本身励磁，称 自励式静止励磁自励式静止励磁可分为自并励和自复励两种方式自并励方式它通过接在发电机出口的 整流变压器取得励磁电流，经整流后供给发电机励磁，这种励磁方式具有结简单，设备少，投资省和维护 工作量少等优点自复励磁方式除没有整流变压外，还设有串联在发电机定子回路的大功率电流互感器 这种互感器的作用是在发生短路时，给发电机提供较大的励磁电流，以弥补整流变压器输出的不足这种 励磁方式具有两种励磁电源，通过整流变压器获得的电压电源和通过串联变压器获得的电流源曳引机 二、发电机与励磁电流的有关特性1、电压的调节自动调节励磁系统可以看成为一个以电压为被调量的负反馈控制系统无功负荷电流是造成发电机端电压 下降的主要原因，当励磁电流不变时，发电机的端电压将随无功电流的增大而降低但是为了满足用户对 电能质量的要求，发电机的端电压应基本保持不变，实现这一要求的办法是随无功电流的变化调节发电机 的励磁电流2、无功功率的调节： 发电机与系统并联运行时，可以认为是与无限大容量电源的母线运行，要改变发电机励磁电流，感应电势 和定子电流也跟着变化，此时发电机的无功电流也跟着变化。
当发电机与无限大容量系统并联运行时，为 了改变发电机的无功功率，必须调节发电机的励磁电流此时改变的发电机励磁电流并不是通常所说的“调 压”，而是只是改变了送入系统的无功功率3、无功负荷的分配： 并联运行的发电机根据各自的额定容量，按比例进行无功电流的分配大容量发电机应负担较多无功负荷， 而容量较小的则负提供较少的无功负荷为了实现无功负荷能自动分配，可以通过自动高压调节的励磁装 置，改变发电机励磁电流维持其端电压不变，还可对发电机电压调节特性的倾斜度进行调整，以实现并联运行发电机无功负 三、自动调节励磁 曳引机 中，一般不直接在 回路中电流很大， 采用的方法是改变 调节发电机转子电 变励磁机励磁回路 励磁电流，改变 要讲改变可控硅导 机电压、电流或功 可控硅整流器的导 流便跟着改变这 硅电子元件构成，荷的合理分配 电流的方法 在改变发电机的励磁电流 其转子回路中进行，因为该 不便于进行直接调节，通常 励磁机的励磁电流，以达到 流的目的常用的方法有改 的电阻，改变励磁机的附加 可控硅的导通角等这里主 通角的方法，它是根据发电 率因数的变化，相应地改变 通角，于是发电机的励磁电 套装置一般由晶体管，可控 具有灵敏、快速、无失灵区、 输出功率大、体积小和重量轻等优点。
在事故情况下能有效地抑制发电机的过电压和实现快速灭磁自动 调节励磁装置通常由测量单元、同步单元、放大单元、调差单元、稳定单元、限制单元及一些辅助单元构 成被测量信号（如电压、电流等），经测量单元变换后与给定值相比较，然后将比较结果（偏差）经前置 放大单元和功率放大单元放大，并用于控制可控硅的导通角，以达到调节发电机励磁电流的目的同步单 元的作用是使移相部分输出的触发脉冲与可控硅整流器的交流励磁电源同步，以保证控硅的正确触发调 差单元的作用是为了使并联运行的发电机能稳定和合理地分配无功负荷稳定单元是为了改善电力系统的 稳定而引进的单元 励磁系统稳定单元 用于改善励磁系统的稳定性限制单元是为了使发电机不致在过 励磁或欠励磁的条件下运行而设置的必须指出并不是每一种自动调节励磁装置都具有上述各种单元，一 种调节器装置所具有的单元与其担负的具体任务有关四、自动调节励磁的组成部件及辅助设备 自动调节励磁的组成部件有机端电压互感器、机端电流互感器、励磁变压器；励磁装置需要提供以下电流 厂用AC380v、厂用DC220v控制电源•厂用DC220v合闸电源；需要提供以下空接点，自动开机•自动停机. 并网（一常开，一常闭）增，减；需要提供以下模拟信号，发电机机端电压100V,发电机机端电流5A， 母线电压100V,励磁装置输出以下继电器接点信号；励磁变过流，失磁，励磁装置异常等。
励磁控制、保护及信号回路由灭磁开关，助磁电路、风机、灭磁开关偷跳、励磁变过流、调节器故障、发 电机工况异常、电量变送器等组成在同步发电机发生内部故障时除了必须解列外，还必须灭磁，把转子 磁场尽快地减弱到最小程度，保证转子不过的情况下，使灭磁时间尽可能缩短，是灭磁装置的主要功能 根据额定励磁电压的大小可分为线性电阻灭磁和非线性电阻灭磁永磁同步曳引机近十多年来，由于新技术，新工艺和新器件的涌现和使用，使得发电机的励磁方式得到了不断的发展和完 善在自动调节励磁装置方面，也不断研制和推广使用了许多新型的调节装置由于采用微机计算机用软 件实现的自动调节励磁装置有显著优点，目前很多国家都在研制和试验用微型机计算机配以相应的外部设 备构成的数字自动调节励磁装置，这种调节装置将能实现自适应最佳调节。
