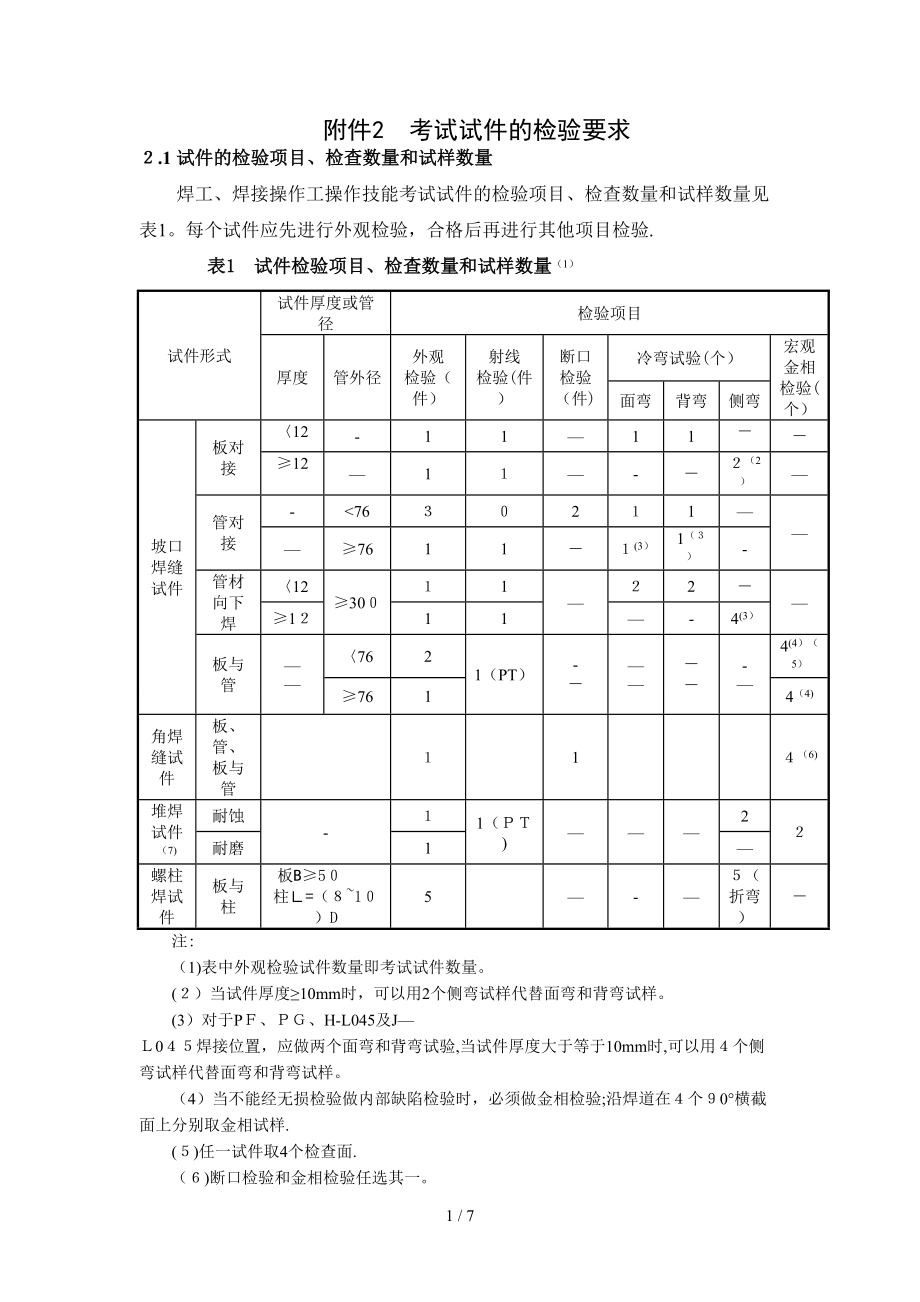

附件2 考试试件的检验要求２.1 试件的检验项目、检查数量和试样数量焊工、焊接操作工操作技能考试试件的检验项目、检查数量和试样数量见表1每个试件应先进行外观检验，合格后再进行其他项目检验.表1 试件检验项目、检查数量和试样数量（1）试件形式试件厚度或管径检验项目厚度管外径外观检验（件）射线检验(件）断口检验（件)冷弯试验(个）宏观金相检验(个）面弯背弯侧弯坡口焊缝试件板对接〈12-11—11－－≥12—1１—-－２（2）—管对接-<76３０2１1———≥7611－１(3）1（３）-管材向下焊〈12≥30０１1—２2－—≥1２11—-4(3）板与管——〈7621（PT） -－——－－-—4(4）（5）≥7614（4)角焊缝试件板、管、板与管１1４（6)堆焊试件（7)耐蚀-１1（ＰＴ)———2２耐磨1—螺柱焊试件板与柱板B≥5０柱Ｌ=（８~1０）D5—-—５（折弯）－注:（1)表中外观检验试件数量即考试试件数量２）当试件厚度≥10mm时，可以用2个侧弯试样代替面弯和背弯试样3）对于PＦ、ＰＧ、H-L045及J—Ｌ0４５焊接位置，应做两个面弯和背弯试验,当试件厚度大于等于10mm时,可以用４个侧弯试样代替面弯和背弯试样。
4）当不能经无损检验做内部缺陷检验时，必须做金相检验;沿焊道在４个９0°横截面上分别取金相试样.(５)任一试件取4个检查面.（６)断口检验和金相检验任选其一7）其他检验要求还需按附件３执行.２.2 试件的外观检验2１ 试件的外观检验,采用目视或５倍放大镜进行手工焊的板材试件两端２０mｍ内的缺陷不计，焊缝的余高和宽度可用焊缝检验尺测量最大值和最小值，但不取平均值,单面焊的背面焊缝宽度可不测定2 试件焊缝的外观检验应符合下列要求:2.2.2．１焊缝表面应是焊后原始状态，不允许加工修磨或返修.２.2.22焊缝外形尺寸应符合表２的规定以及下列要求：(1)焊缝边缘直线度:手工焊≤２ｍm；机械化焊≤３mm２）板材、管板或接管角焊缝凸度或凹度应不大于1５mm；板材、管板或接管角焊缝的焊脚尺寸Ｋ为T+(0~３)mm（T为板或管壁厚）3)不带衬垫的板材试件、管板或接管试件和外径不小于７6mm的管材试件背面焊缝的余高应不大于３mm.（4）外径小于76mm的管材对接焊缝试件进行通球检查管外径大于或等于32mｍ时，通球直径为管内径的85％；管外径小于３２mｍ时,通球直径为管内径的7５％.表2 试件焊缝外形尺寸（mm)焊接方法焊缝余高焊缝余高差焊缝宽度平焊位置其他位置平焊位置其他位置比坡口每侧增宽宽度差手工焊0—30-4≤2≤30.5-2。
5≤3机械化焊0—３0—3≤２≤２2－4≤2２２.2.3堆焊两相邻焊道之间的凹下量不得大于1５ｍm；焊道高度差应小于或等于1.5ｍm焊道间搭接接头的平面度在试件范围内不得大于1．5mm2．4各种焊缝表面不得有裂纹、未熔合、夹渣、气孔、焊瘤和未焊透机械化焊的焊缝表面不得有咬边和凹坑手工焊焊缝表面的咬边和背面凹坑不得超过表3的规定表３ 手工焊焊缝表面咬边和背面凹坑缺陷名称允许的最大尺寸咬边深度≤0.５mm；焊缝两侧咬边总长度不得超过焊缝长度的10％.背面凹坑当T≤6mｍ时，深度≤１5% T，且≤05mｍ；当T>6ｍm时,深度≤10％ T，且≤1．5mm.除仰焊位置的板材试件不作规定外,总长度不超过焊缝长度的１0％.2.２２.5板状试件焊后变形角度θ≤3°,见图1（a）.试件的错边量不得大于10％T，且≤2mｍ,见图1(b）.２.23 属于一个考试项目的所有试件外观检验的结果均符合2.2２各项要求,该项试件的外观检验为合格，否则为不合格. （a）试件的变形角度 （b）试件错边量图１ 板状试件的变形角度和错边量2.3无损检验试件的无损检验应符合民用核安全设备产品一级焊缝的检验要求。
２.4 弯曲试验24.1 弯曲试样应从无损检验中发现的缺陷最多的区域切取板状试件可按图2的位置截取弯曲试样；管状试件可按图３的位置截取弯曲试样,弯曲试样的形式和尺寸见图4堆焊侧弯试样宽度至少应包括堆焊层全部、熔合线和基层热影响区试样上的余高及焊缝背面的垫板应用机械方法去除，面弯和背弯试样的拉伸面应平齐，且保留焊缝两侧中至少一侧的母材原始表面2 做面、背弯或者侧弯试验时，对于延伸率A≥20％的母材，弯头（或内辊）直径应为4T,弯曲角度应为180ｏ而延伸率A<20％的母材，应采用下列公式：D0=１00S1／A—Ｓ1式中:D0为弯头或内辊的直径； S１为弯曲试样厚度； Ａ为母材标准要求的最低延伸率a)板材对接焊缝试件 ｂ）板材堆焊试件图２ 板材试件弯曲试样的截取位置 图3（a）管材试件弯曲试样的截取位置 图3（b)表1注（3）焊接位置弯曲试样的截取位置（a）板材试件的面弯和背弯试样（ｂ)管材试件的面弯和背弯试样S1=１0ｍm（c)对接侧弯试样（d）堆焊侧弯试样D0—弯轴直径,D-管子外径,T—试件厚度，S1-试样厚度 B—试样宽度,Ｌ0—试样长度注1：如果组合考试试件厚度≥２0mｍ时，则侧弯试样宽度≥２0ｍm图４ 焊接接头弯曲试样的形式和尺寸２．4．3 对于不均匀焊缝,在确定Ｄ0参数时，材料的最低延伸率Ａ由两母材中较小的延伸率来确定。
２４.4 弯曲试验时，应将试样弯到使其两端成平行为止，此时,材料的任何部分不再受到压力2.4．5 试件弯曲到规定的角度后，其拉伸面上不得有任何一个横向（沿试样宽度方向）裂纹或缺陷的长度不大于1５mm；或纵向（沿试样长度方向）裂纹或缺陷的长度不大于３ｍm试样的棱角开裂不计，但确因焊接缺陷引起试样的棱角开裂,其长度应进行评定.２.4.６ 试件弯曲试样的试验结果均合格时,弯曲试验为合格两个以上试样均不合格时,不允许复验，弯曲试验为不合格若其中一个试样不合格时，允许从原试件上另取一个试样进行复验，复验合格,弯曲试验为合格对于补考，弯曲试验试样不合格的，不允许复验，本次补考应认定为不合格4.7 在弯曲试验中压头位置相对于焊缝偏离时，弯曲试验结果无效2.5金相检验2.51 金相宏观检验应用机械方法截取、磨光、再用金相砂纸按“由粗到细"的顺序磨制，然后经适当的浸蚀，使焊缝金属和热影响区有一个清晰的界限，该面上的焊接缺陷用目视或5倍放大镜检查若宏观检查显示出存在有疑问区域，则必须进行微观检查.2５.2每个试样检查面经宏观检验应符合下列要求：2．5２.1没有裂纹、未熔合、未焊透；2．5.２.２蒸汽发生器或热交换器的管子和管板焊缝根部线性缺陷应不超过０。
1mｍ;2.52.3气孔或夹渣的最大尺寸不得超过1.5mm；当气孔或夹渣大于0.5mm，不大于15mm时,其数量不得多于1个；当只有小于或等于0.5mm的气孔或夹渣时，其数量不得多于3个.2.6断口检验２.６1管材对接焊缝试件的断口检验,用机械方法在其焊缝上加工出一条1/3T深,尖角≤45°的沟槽,然后将试件压断或折断，检查断口缺陷2.6．2 试件的断口检验应符合下列要求:2．62.1 断面上没有裂纹和未熔合；２2．2 背面凹坑深度不大于25%T,且不大于1ｍm；2.6．2．3 单个气孔沿径向不大于３０%Ｔ,且不大于1.5mm,沿轴向或周向不大于2mｍ;２．64 单个夹渣沿径向不大于25％T，沿轴向或周向不大于30％T;２６．2．5 在任何10mｍ焊缝长度内,气孔和夹渣不多于3个；２.6．２６ 沿圆周方向1０T范围内，气孔和夹渣的累计长度不大于T;2.６.２７ 沿壁厚方向同一直线上各种缺陷总和不大于30％T,且不大于1每个试件位置的两个断口试样检验结果均符合上述要求才合格,否则为不合格2.7螺柱焊试件检验对每个螺柱焊试件采用下列任何一种方法进行检验时，每个螺柱的焊缝和热影响区在锤击或弯曲试验后,没有开裂为合格:２.7。
1 锤击螺柱上端部,使1/4螺柱长度贴在试件板上；22 如图5所示,用套管使螺柱弯曲不小于15°，然后恢复原位螺柱直径35610１316202２25套管间隙e335６89121２15图5 螺柱焊弯曲试验方法简图文中如有不足，请您指教！7 / 7。
