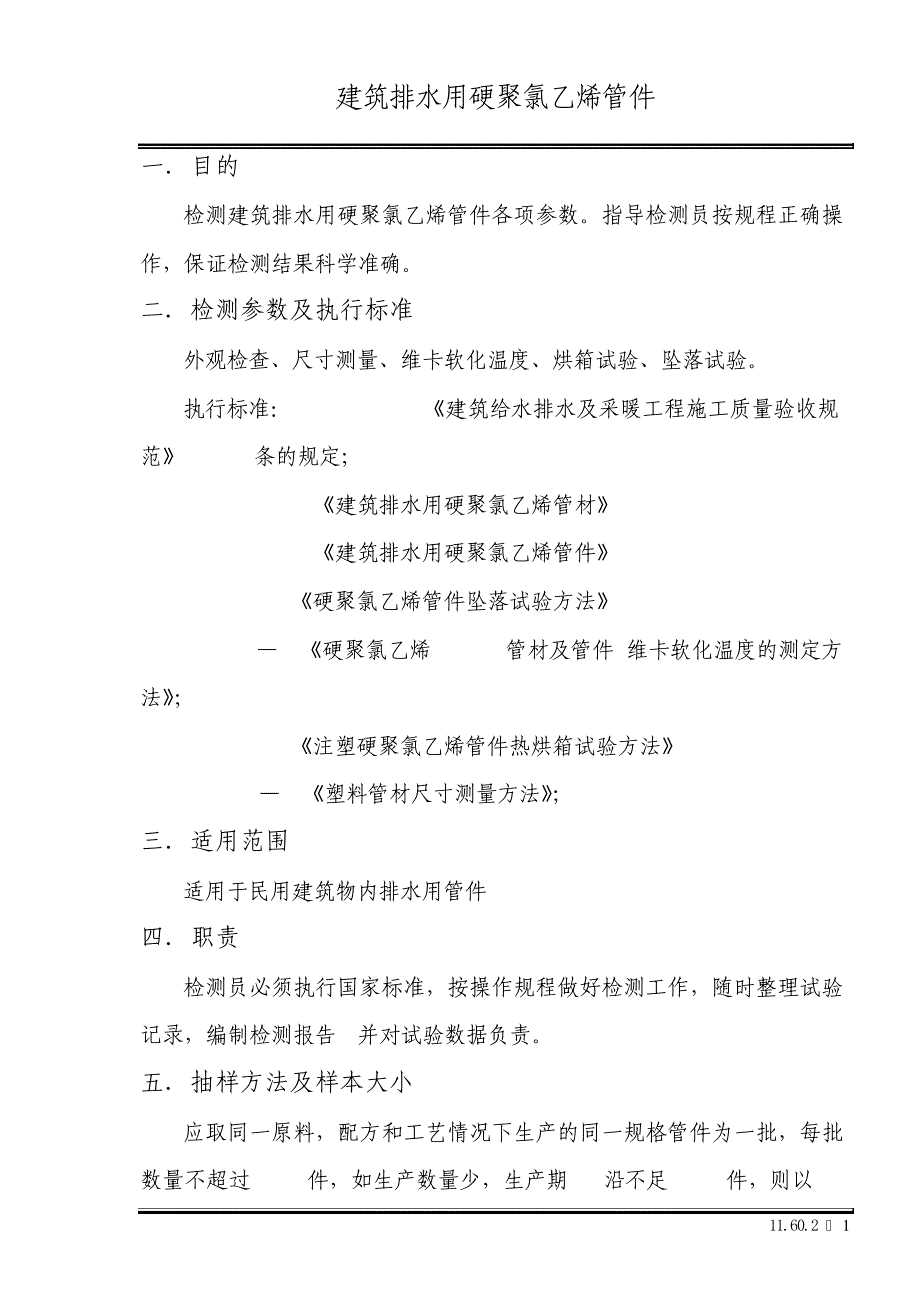

建筑排水用硬聚氯乙烯管件 11.60.2 1 一目的 检测建筑排水用硬聚氯乙烯管件各项参数指导检测员按规程正确操作，保证检测结果科学准确二检测参数及执行标准 外观检查、尺寸测量、维卡软化温度、烘箱试验、坠落试验执行标准：GB50242-2002建筑给水排水及采暖工程施工质量验收规范3.3.16条的规定；GB 5836.1-92建筑排水用硬聚氯乙烯管材 GB 5836.2-92建筑排水用硬聚氯乙烯管件 GB 8801-88硬聚氯乙烯管件坠落试验方法 GB 880288硬聚氯乙烯(PVC-U)管材及管件 维卡软化温度的测定方法；GB 8803-88注塑硬聚氯乙烯管件热烘箱试验方法 GB 880688塑料管材尺寸测量方法；三适用范围 适用于民用建筑物内排水用管件 四职责 检测员必须执行国家标准，按操作规程做好检测工作，随时整理试验记录，编制检测报告,并对试验数据负责五抽样方法及样本大小 应取同一原料，配方和工艺情况下生产的同一规格管件为一批，每批数量不超过 5000件，如生产数量少，生产期 6d 沿不足 5000件，则以 6d建筑排水用硬聚氯乙烯管件 11.60.2 2 产量为一批每一种规格 5 件（结构：直通、三通、四通、弯头）六仪器设备 1.游标卡尺型号 SHRN，设备编号 JC341；2.测量线为长度大于试样长度的细线；3.管壁测厚仪：分度值不大于 0.01mm读当选偏差应小于 0.01mm;4.卷尺：分度值不大于 0.05mm；5.电子分析天平，仪器编号 HX421；6.GY64型烘箱：仪器编号 JC411，恒温控制在 1502 7.ZWKL维卡软化温度测定仪，仪器编号 SN051；8.恒温水浴（内盛冰水混合物）或低温箱：温度为 0 1；9.秒表、温度计：分度值为 0.1s、1 等。
七环境条件 试样应在 232 条件下,进行状态调节 24h以上并在同等条件下进行试验八检测步骤 1.外观检查：用肉眼直接观察、内部可用光照射2.尺寸测量(1)承口中部平均内径：用精确至 0.01mm的内径量承口中部相互垂直的两个内径，计算其算术平均值2)承口深度：用精确至 0.02mm的游标卡尺测量3)壁厚：将定触点伸入管内使之与管材内表面接触并调整动杆，读取建筑排水用硬聚氯乙烯管件 11.60.2 3 最小读数测量结果精确到 0.05mm，小数点后第二个大于零、小于或等于5 时取 5，大于 5 时进一位必要时可将管件切开测量3.维卡软化温度(1)试样及制备 a.试样应是从管材上沿轴向裁下的弧形管段，其尺寸如下：长度 50mm 宽度 1020mm 厚度 2.46.0mm b.若管壁厚度大于 6.0mm，则采用适宜的方法加工管材壁厚减至 4.0mmc.若管壁厚度小于 2.4mm，则可用两个弧形管段叠加组成，使其总厚度不小于 2.4mm作为垫层的下层管段试样应首先压平为此可将该试样在放在 140甘油浴中保持 10min取出冷却后，就得到压平试样上层管段仍保持原状d.每次试验用两个试样，但在裁制试样时，应多作若干个，以供试验结果相差太大时作补充试验用。
2)试验步骤 a.将被测试样在温度低于预期软化温度 50下预处理 5minb.将加热槽的温度升至约低于试样软化温度 50保持恒定c.把试样凹面向上，其中心位置对准压针端部管壁小于 2.4mm的试样，压针端部应置于未压平的上层试样的凹面上，压针端部应位于试样边缘 3mm以内d.把组装好的试样架放进已恒温的加热槽内，使试样位于液面 35mm以建筑排水用硬聚氯乙烯管件 11.60.2 4 下温度计的水银球应与试样相距 3mm以内，并尽量靠近试样，但不应接触试样e.5min后，在压针端部仍保持原位的条件下记录百分表的读数或调至零 点然 后将 砝码 加 在载 荷盘 上，使试 样承 受 的总 轴向 压力 为49.05N(5.00kgf)、49.54N(5.05kgf)f.以每小时 505 的速度等速升温，提高加热槽的温度，同时开动搅拌器g.当压针压入试样内 1 mm 时迅速记录此时温度计读数，此温度即为该试样的维卡软化温度（VST）4.烘箱试验(1)取完整管件作为试样，每组至少测三个试样如管件装有弹性密封圈，则应在试验前除去密封圈2)将烘箱温度设定在 15023)将试样放入烘箱，使其中一承接口向下直立，试样不得与其他试样和烘箱壁接触,不易放置平稳或受热软化后易倾倒的试样可用木支架支撑。
4)待烘箱温度回升到设定温度时开始计算时间，试样在烘箱内的恒温时间按下表规定，试样壁厚测量精确到 0.1mm壁厚 e,mm 恒温时间 t,min e 3.0 15 3.0e5.0 30 5.0e15.0 60 建筑排水用硬聚氯乙烯管件 11.60.2 5 15.0e20.0 70 20.0e30.0 140 30.0e40.0 220 40.0e 240(5)恒温时间到后，从烘箱内将试样取出，注意勿损伤试样6)试样在空气中冷却到室温后，检查每个试样出现的缺陷注:试验也可在加热至150土 2的甘油或不含芳羟类的油浴中进行壁厚不大于 8.0mm的管件为 15min；壁厚大于 8.0mm的管件为 30min；当有争议时，应采用热烘箱试验方法5.坠落试验：(1)取完整管件，且无机械损伤的试样 5 只2)跌落高度 公称直径小于或等于 75mm的管件，从距地面 2.00+0.05m处坠落；公称直径大于 75mm的管件，从距地面 1.00+0.05m处坠落注：异径管件以最大口径为准3)试验场地为平坦混凝土地面4)将试样放入 0 土 1 的试验环境中，当温度重新达到 0 土 1 时开始记时，并保持 30min。
5)取出试样，迅速从规定高度自由坠落于混凝土地面，坠落时应使 5个试样在五个不同位置接触地面，并应尽量使接触点为易损点6)试样从离开恒温状态到完成坠落，必须在 10s之内进行完毕6.检测完毕,整理仪器,打扫卫生,处理好水电,注意安全建筑排水用硬聚氯乙烯管件 11.60.2 6 九结果判定 1.外观检查：管材内外壁应光滑、平整不允许有气泡、裂口和明显的痕纹2.尺寸测量：(1)壁厚及偏差应符合标准 GB/T10002.31996中表 3规定尺寸为合格2)平均壁厚及其偏差应符合标准 GB/T10002.31996中表 4 规定尺寸为合格3)承插口尺寸及偏差应符合标准 GB/T10002.31996中表 5、表 6 规定尺寸为合格3.维卡软化温度试验：优等品 770C，合格品 700C4.烘箱试验(1)试样应无起泡、碎裂及拼缝裂开现象注射点周围允许有不穿透该点壁 50%的缺陷2)拼缝线处允许有不贯穿全壁厚的开裂现象3)端部浇口管件（如环型浇口或隔膜浇口）在注射区范围内，管件壁和碎裂部分或分层，应与中轴平等，并且不应穿透壁厚的 20%以上5.坠落试验：全部试验无破裂为合格十记录格式 记录用建设工程质量检测数据信息技术标准表 C4.11.04建筑排水用塑料管件试验记录，报告用建设工程质量检测数据信息技术标准表 B4.11.04建筑排水用塑料管件试验报告。
建筑排水用硬聚氯乙烯管件 11.60.2 7 十一审批程序 把做好的记录及报告打印出来签字一并交审核员经主管批准、盖章后发放报告。
