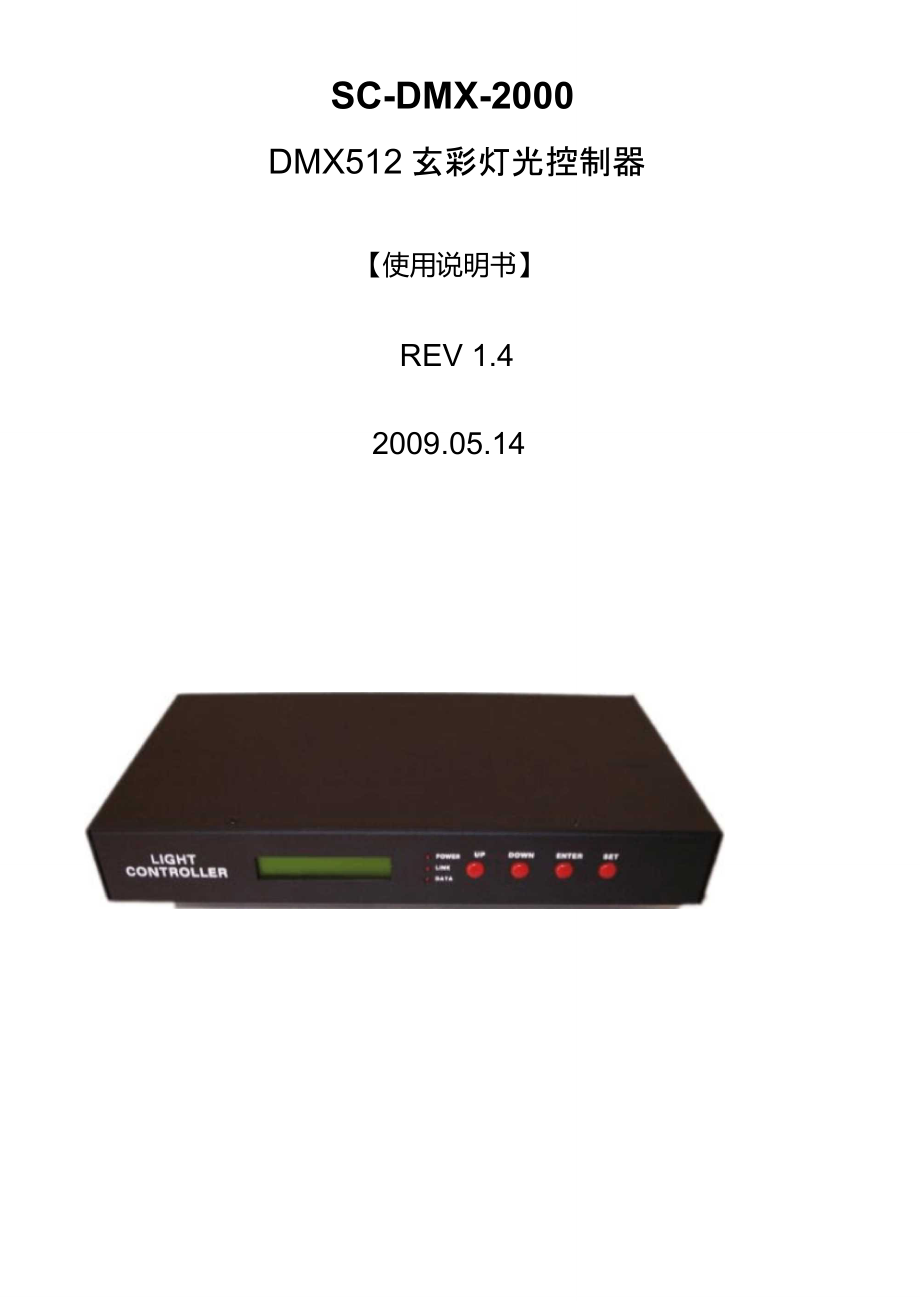

SC-DMX-2000DMX512玄彩灯光控制器【使用说明书】REV 1.42009.05.14目录第一章 产品简介 31. 1 产品功能简介 3...1. 2 产品规格 3...1. 3 主要性能特点 3...1. 4 产品示意图 4...1. 5 硬件接线情况说明 5..第二章 产品使用方法 72. 1 IP 地址的设定 8...2. 2 Net Mask 的设定 9...2. 3 Gatewa y 的设定 9.2. 4 Mode & ID 的设定 9...2. 5 Online/Offline 的设定 1..0第三章 联机系统操作 113. 1 组网方式 113. 2 判断网络状况 11第四章 对 MMC/SD 卡的操作 124. 1 MMC/SD 卡格式化 1..24. 2 场景文件的拷入与修改 1..2第五章 机械尺寸与安装 13第六章 故障排除及维护 14第一章产品简介1. 1 产品功能简介SC-DMX-2000 DMX51炫彩灯光控制器：SC-DMX-200CDMX512玄彩灯光控制器主要应用于以 LED为光源的建筑景观和商业场所照明装饰。
两组带光电隔离的国际标准 DMX512/1990言号输出，保证整个控制系统的安全性可控制 1024个DMX512通道支持对MMC/S卡存储文件的读取，支持联机和脱机运行，可轻松将文字、 FLASH动画、视频、图像等媒体信息表现于建筑等景观照明中，产生炫丽多彩的变化效果1. 2 产品规格100~240V， 50Hz 交流输入 数字信号接口： DMX512 / 1990 工作 温度 ： -20 ~60 摄氏 度 系 统 功 率 ： <10W网络端口： RJ45 1 0MDMX512数字信号连接头：RJ45 X 2同步信号连接头：RJ11 X 2 外型尺寸： 300*20 0*4 0(mm)16*2 液晶显示DMX51刷新频率25HzMMC/SD卡最大支持容量：2GMMC/SD卡文件格式：FAT161. 3 主要性能特点16*2 液晶显示，操作界面简单，友好；可输出两组国际标准 DMX512/1990言号,控制512*2=1024路调光回路(2*170=340个全彩RGB丁具),256 级灰度变化；支持脱机运行模式，读取 MMC/SD 卡所存储场景文件； 支持联机运行模式， PC 后台软件通过以太网控制； 支持多台SC-DMX-2000DMX51炫彩灯光控制器联机而构成大型灯光控制系统，大大扩展控制系统容量1.4产品示意图LIGHTCONTROLLERptwiH " EivTen setAC 1WV-3MVA16*2液晶显示器BLed指示灯，POWER :电源指示灯LINK :同步信号发送指示灯（1#机） 同步信号接收指示灯（其它机）DATA : DMX512信号发送指示灯C功能按键，从左到右分别为键 UP,键 DOWN,键 ENTER,键 SETD标准RJ-45网络接口LAN :网络接口ERJ-45 DMX512信号发送口DMX OUT 1/2 :第一路DMX512信号发送口（输出1-512路DMX512 信号）第二路DMX512信号发送口（输出 513-1024 路 DMX512 信号）FRS485 IN/OUT :两口并联同步信号发送口（ 1#机），同步信号接收口（其它机）GMMC CARD :MMC/SD 卡插口（注意:插入 MMC/SD卡时会听到卡嗒声，表明 MMC/SD 卡已经插好拔出时，请务必先将 MMC/SD卡按到底，再放开， MMC/SD卡将自动弹出）HON OFF :电源开关IAC 100V~240V : AC电源输入插口1.5硬件接线情况说明\/从左到右1,2,,,8脚 \ 从左到右6,5,,,1脚说明:D :为标准RJ45网络接口，其管脚定义如下 如上图的双绞信号线，其 RJ45水晶接头（如上图右），从左往右数分别为第1, 2, 3, 8脚。
该网络接TIA/EIA B标准，具体要求如下第5脚：接蓝/白线第6脚：接绿色线第7脚：接棕/白线第8脚：接棕色线口接标准的直通网线，其接线方式按照第1脚：接橙/白线第2脚：接橙色线第3脚：接绿/白线第4脚：接蓝色线（注意：请一定按上述规则接线，否则信号衰减会非常厉害 ）E：为RJ45 （如上图右）DMX512信号发送口，其管脚定义如下:第1脚为DMX系统DATA+第2脚为DMX系统DATA-第3--6脚为NC,空脚第7--8脚为DMX系统GNDF：为两口并联同步信号口 RJ11 （如上图左）一进一出，从左往右数分别为第 1,2,3 , 6脚其管脚定义如下：第1脚为NC空脚第2脚为NC空脚第3脚为同步信号DATA+第4脚为同步信号DATA-第5脚为同步信号GND第6脚为NC空脚综上所述，无论是网络线，抑或是 DMX512言号线，还是同步信号线的制作都要求一一对应，否则系统 将出现不可预知的问题为保证系统运行的稳定性与可靠性，下面的要求需特别注意：1:上述的GND必须保证可靠连接2：信号线最好是采用带屏蔽双绞线 , 这样能将外界对系统的干扰降到最小 3:信号传输有效范围:A:同步信号传输距离：第一台控制器到最末台控制器的同步信号线总长不得超过 300米。
若超过300米，需加信号中继器以保证信号不衰减，不失真B:DMX512言号传输距离：由DMX512言号输出口到该路DMX512言号总线最末端线长不得超过 300米 （该数据和DMX灯具负载有关系，不同的 DMX丁具其有效传输距离是不同的）若超过300米，需加信 号中继器以保证信号不衰减，失真4: 系统的容量：本系统可以在满足上述条件的前提下组成由 128 台控制器组成的可靠，稳定，同步系 统若需要扩充容量，需要在控制器同步信号总线加入信号中继器以保证信号传输到更远距离第二章产品使用方法接入100~240V交流电源到SC-DMX-2OO0玄彩灯光控制器，将电源开关打开这时，液晶显示屏将被点亮，显示（如右图）：， 勺DMX CONTROLLER SeaC h i p co. , L td.然后，灯光控制器将进行开机自检（如右图）：MMC Card OK!上图表明有MMC/S卡正确插入若没有插入MMC/S卡将显示（如右图）： ,MMC Card Fail !Please Check MMCOK! M01C001.SCin MMC Card!Err! M01C001.SCisn't in MMC!若MMC/S卡上有正确的文件，接着将显示（如右图）：若MMC/S卡上没有正确的文件，接着将显示（如右图）：接着将显示（如右图）：DMX CONTROLLEROff M01C001 Menu随后，液晶显示屏背光将关闭。
上面菜单中Off :表示控制器正处在脱机模式，控制器将从 MMC/S卡中读出相应的场景文件若显示为On则表示控制器正处在联机模式，控制器将从网络接收 PC软件发送来的场景信号M01C001M后面数字01表明本控制器当前使用的是模式 01本控制系统支持99种模式，即从M01到M99C后面数字001表示本控制器的ID号码为1本控制系统支持999台控制器联网，即从C001到C999 在多台SC-DMX-2000 DMX51炫彩灯光控制器而构成的联机系统中，ID号为1的控制器是主控制器，其 它为从控制器主控制器负责发送同步信号，从控制器接收同步信号 （注意：一个由多台SC-DMX-2000DMX512玄彩灯光控制器而构成的联机系统中只能设定一台主控制器，否则将造成系统冲突！ ）此时，按键set将进入： -> A：Set |p AddrB:Set Net Mask按键UP/键DOW可以选择对A/B/C/D/E等不同参数进行设定，按键 ENTERI退回到上级菜单,按键SET将进入到设定不同参数的模式A:Set IP Addr设定IP地址-> C:Set Gateway D:Set Mode & IDB:Set Net Mask设定IP地址子网掩码C:Set Gateway 设定网关D:Set Mode & ID设定本机模式号与ID号->E:O n/Off Li neA:Set IP AddrE:O n/Off line 选择联机或者脱机运行模式A:Set IP Addr->192. 168. 001. 121）2. 1 IP地址的设定在A菜单下，按键SET将进入IP地址设定模式（如右图）： 按SET键移动光标用UP/DOW对IP地址任意地址域进行+/-设定（支持连动）；设定好IP地址后按ENTERS保存IP地址设定，并退回到上级菜单；注：IP地址是DMX51控制系统联机状态下必需设定的，IP地址的设定必需根据控制器的台数相应的对 每台的控制器进行IP地址进行设定，如有10台联机：第1台控制器ID地址设为192. 168. 001. 121,相应的第2台控制器的IP地址即为192. 168. 001. 122,,依此类推;2. 2 Net Mask 的设定2. 3 Gateway 的设定进入Gateway设定模式（如右图）C:Set Gateway->192. 168. 000. 100进入Net Mask设疋模式（如右图）：B:Set Net Mask->255. 255. 255. 000按SET键移动光标用UP/DOW对Net Mask任意地址域进行+/-设定（支持连动）;设定好Net Mask地址后按ENTERS保存Net Mask地址设定，并退回到上级菜单;按键UP/键DOW可以选择对箭头所指参数进行+/-设定（支持连动）按键ENTE将设定好Gateway并退回到上级菜单 按键SET将移动箭头选择对不同参数进行设定2. 4 Mode & ID 的设定D:Set Mode & ID ->Mode=01 ID=001进入Mode & ID设定模式（如右图）：Mode为模式文件名，ID为控制器的序号；按SET键移动光标对Mode和ID进行设定；Mode名为01~99,即最多为99种模式，当光标指示在 Mode前时可以对模式名进行设定，用 UP/DOW进 行+/-;模式名必需和效果文件的模式名一致；ID名为001~999即最多为999台控制器，当光标指示在ID前时可以对ID名进行设定，用UP/DOW进行 +/- ; ID名是根据控制器的台数来设定，即当多台控制器在局域网状态下时 ID名必需设定，如有10台SC-DMX-2000空制器，第1台控制器ID即为001,第2台控制器ID即为002,,,第 10台控制器ID即 为 010;设定好Mode和ID后按ENTER保存设定，并返回上级菜单。
E:O n/Off li ne->Offli ne2. 5 Online/Offline 的设定进入Online/Offline 模式（如右图）：按键UP/键DOWK以选择联机（Online）或者脱机（Offline） 运行模式，按UP/DOW选Online再按ENTER 键即可进入联机模式并退回到上级菜单（即 TCP/IP模式）；按UP/DOW选Offline 再按ENTER®即可进 入脱机模式并退回到上级菜单（局域网模式）第三章 联机系统操作3. 1 组网方式本炫彩灯光控制器支持网络联机控制通过本公司的炫彩灯光控制系统 PC软件，可以通过以太网对挂结到以太网上的各炫彩灯光控制器进行实时控制 （有关炫彩灯光控制系统PC软件如何使用，请参 考本公司《炫彩灯光控制系统软件使用说明书》 ）联机模式下控制器发送数据刷新频率为 25Hz（该数据和以太网的物理架构有关，不同的以太网，实测数据会有所不同 ） 接线按照组建PC以太网的相关规则进行组网网络数据线要求为超 5类带屏蔽双绞线控制器到网络交换机的线长不得超过 100 米，若超过需再加网络交换机进行中继3. 2 判断网络状况按照上述设置方法设置好炫彩灯光控制器的网络参数，并确认控制器处在联机工作方式。
在与炫彩灯光控制器同一以太网的 PC机上运行ping 192.168.0.100 - t屏幕将显示：Pinging 192.168.0.100 with 32 bytes of data:Reply from 192.168.0.100: bytes=32 time=2ms TTL=100Reply from 192.168.0.100: bytes=32 time=2ms TTL=100Reply from 192.168.0.100: bytes=32 time=2ms TTL=100表明联机正常，否则联机有问题请检查线路及 PC机运行是否正常第四章对MMC/SD卡的操作4. 1 MMC/SD 卡格式化在Windows环境中需选择FAT文件系统，本控制器目前不支持 FAT32文件系统需设定卷标如：MMC_256M快速格式化，不选中按图片上设定好后按开始键，完成对 MMC/SD^的格式化4. 2场景文件的拷入与修改格式化好后，将炫彩灯光控制系统 PC软件生成的文件到拷MMC/S卡中有关炫彩灯光控制系统PC软件如何使用，请参考本公司《炫彩灯光控制系统软件使用说明书》 )若能确定Mode,ID。
则只需要拷 M(Mode)C(ID).SC到该MMC/SD^中，并将该MMC/SD^插入到对应ID的 控制器中不过，在生成的文件总大小vMMC/S卡容量的情况下，建议将生成的文件全部拷入到 MMC/SD^中这样 MMC/SD^具有互换性，方便操作修改：为保证数据的完整性，准确性，在修改 MMC/SD^内容的时候，请先在 PC硬盘上备份原 MMC/SD卡文件，再将MMC/SD^按上述方法格式化修改好后，再将文件拷入第五章机械尺寸与安装如下图：单位（mrh- 一啊 螺孔，箱体两侧均有,可根据实际需要, 按图示尺寸自制安装支架联结第六章 故障排除及维护1:故障现象：接好220V AC电源后，打开电源开关，LCD显示屏无反应，Led电源指示灯不亮 排除方法：检查220V AC输入插头接触是否良好，是否有 220V AC输入请用万用表测量，确 信正确后，故障仍不能排除，请断开电源，并与本公司的技术支持部门联系2：故障现象：LCD显示屏正常工作，但无 DMX512言号送出排除方法：请先确认控制器是否工作在 DMX发送状态，若确认，请再检查RJ45插头是否接触良 好，若确信该RJ45接头接触良好，请与本公司的技术支持部门联系。
3：故障现象：脱机模式，多机系统无法同步排除方法：首先，请确认系统中只有一个控制器ID号为1若有两个或者多个ID号为1的控制器，则 会造成同步信号总线冲突再确认各MMC/S卡文件为同一批文件，并已按“对MMC/S卡的操作”章节所述将文件正确 拷入确认无误后，再请注意观察1#机面板中间的同步信号指示灯是否有每数秒内亮一次若没有，请与本公司的技术支持部门联系若有，表明1#机有发送同步信号再请继续观察其它机面板中间的同步信号指示灯是否有每数秒内亮灭一次若有请与本公司的技术支持部门联系若没有请检查同步线是否按上述硬件接线定义接线， 同步线有无断掉若仍然不能排除，请与本公司的技术支持部门联系为提高同步信号抗干扰能力，建议在 1#及最后一台加上120欧姆的RS485终端电阻4：故障现象：脱机模式，控制器发送出来的数据不正确排除方法：请确认效果文件 M**C***.sc文件是按照“对MMC/S卡的操作”章节所述正确拷入 即：务必先将MMC/S卡设定卷标，按FAT文件系统格式化后，再copy文件注意：A:严禁带电插拔MMC/S卡！B:插入MMC/S卡时会听到卡嗒声，表明 MMC/S卡已经插好拔出时，请务必先将 MMC/S卡按到底,再放开，MMC/S卡将自动弹出。
C:一个由多台SC-DMX-2000 DMX51炫彩灯光控制器而构成的联机系统中只能设定一台主控 制器，否则将造成系统同步信号总线冲突！D:非本公司专业人员严禁拆机维修！E:联机模式下，需要先接入网络线再开机新手快速操作指南TCP/IP 联机操作TCP/IP 联机操作步骤如下：菜单 A:Set IP Addr 设置 SC-DMX-2000 起始 IP 地址 详看 2.1菜单 B:Set Net Mask 设置子网掩码 菜单 C:Set Gateway 设置网关 菜单 E:On/Off line 设置 /脱机默认为 255． 255． 255． 000默认为 192． 168． 000． 100设置为 On line 详看 2.5多台控制器局域网脱机操作菜单 D:Set Mode & ID 设置模式和控制器 ID 详看 2.4菜单 E:On/Off line 设置 /脱机 设置为 Off line 详看 2.5注：菜单 A、B、C、D 设定的值对联机与脱机之间的正常运行互不影响； 当 A、B 、C、D的所有值都正确时联机与脱机的工作切换只需对菜单 E:On/Off line 进行修改版本历史：REV 1.0 2005.09.12REV 1.1 2005.11.25REV 1.2 2006.02.16REV 1.3 2006.11.07REV 1.4 2007.03.27REV 1.5 2009.05.14撰写出完整的炫彩灯光控制器说明书更新操作说明 加入故障排除及维护章节 根据新的控制器外壳，修改说明书图片加入对MMC/S卡操作章节加入机械尺寸与安装章节 加入新手操作指南及相应操作细节。
