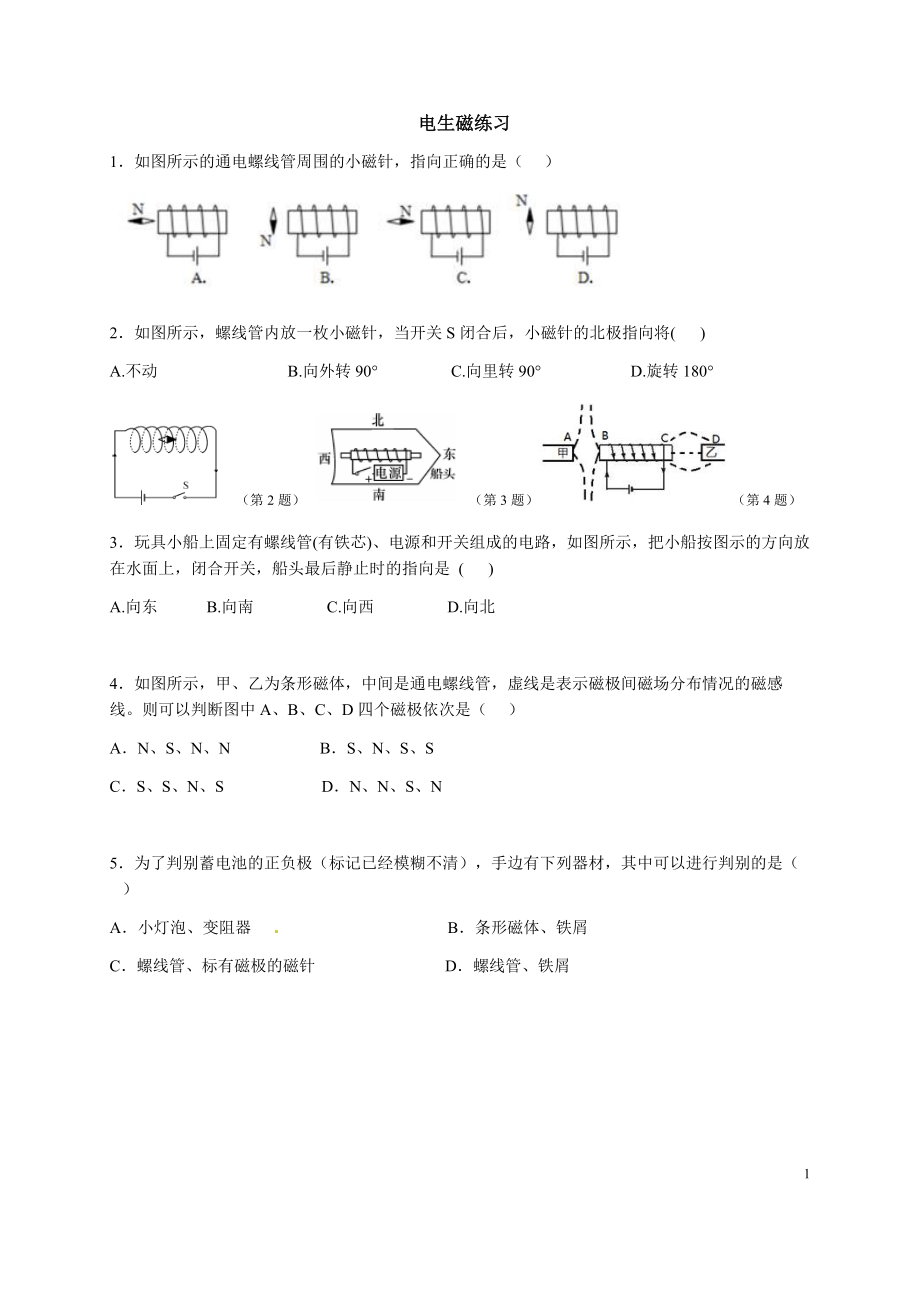

电生磁练习 1．如图所示的通电螺线管周围的小磁针，指向正确的是（ ）2．如图所示，螺线管内放一枚小磁针，当开关S闭合后，小磁针的北极指向将( )A.不动 B.向外转90° C.向里转90° D.旋转180° （第2题） （第3题）（第4题）3．玩具小船上固定有螺线管(有铁芯)、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，闭合开关，船头最后静止时的指向是 ( )[A.向东 B.向南 C.向西 D.向北4．如图所示，甲、乙为条形磁体，中间是通电螺线管，虚线是表示磁极间磁场分布情况的磁感线则可以判断图中A、B、C、D四个磁极依次是（ ）A．N、S、N、N B．S、N、S、S C．S、S、N、S D．N、N、S、N5．为了判别蓄电池的正负极（标记已经模糊不清），手边有下列器材，其中可以进行判别的是（ ）A．小灯泡、变阻器 B．条形磁体、铁屑C．螺线管、标有磁极的磁针 D．螺线管、铁屑6．如图所示，当开关闭合时，小磁针静止，下列说法正确的是（ ）A．通电螺线管的A端为S极B．电源的C极是正极C．滑动变阻器的滑片P向左移，小磁针N极的位置将与现在位置相反:D．把电源正负极的位置交换，小磁针N极的位置将与现在位置相反7．如图所示，为使滑动变阻器的滑片P向右移动时，通电螺线管对条形磁铁的斥力变大，则电源和变阻器接人电路的方式可以是（ ）A．G接F，E接B，D接H B．G接F，E接A，D接HC．G接E，F接B，D接H D．G接E，F接A，D接H8．如图所示，关于小磁针的转动方向，以下说法中正确的是（ ）A．小磁针N垂直于纸面向外转 B．小磁针N垂直于纸面向里转C．小磁针静止不动 D．无法确定（第8题）（第9题）9.如图所示，一个轻质弹簧下端挂一铁片，当开关S断开时，铁片恰好与水银槽中水银面接触，当S闭合后，铁片会 ( )A.不动 B.陷入水银面以下 C.向上运动停在空中 D.上下不停地振动10．探究通电螺线管的磁场形状时，采用了观察细铁屑分布来研究磁场的方法，下列探究研究中，运用方法与此类似的是（ ）A．在研究电流与电压关系时，要控制导体的电阻一定B．可以利用磁感线来形象的表示磁场[来源:学&科&网Z&X&X&K]C．在探究影响动能大小因素的实验中，通过木块被推动距离，比较小车动能大小D．通过水流的形成来认识电流的形成。
11．如图所示，请根据通电螺线管的磁感线方向，在图上标出螺线管及小磁针的N、S极，并标出电源的“＋”、“－”极第11题） （第12题）12．如图所示，条形磁铁（阴影端为N极）挂在弹簧下，现处于通电螺线管左端上方附近，在将磁铁平移到通电螺线管右端的过程中，观察到弹簧的长度逐渐变短根据以上信息，标出通电螺线管两端的磁极，并在螺线管上标出绕线中的电流方向13．下图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）请在图中标出螺线管的磁极，并画出螺线管的绕法 （第13题） （第14题）14．图中的两个通电螺线管相互排斥，在图中补全与此事实相符的电路图。
