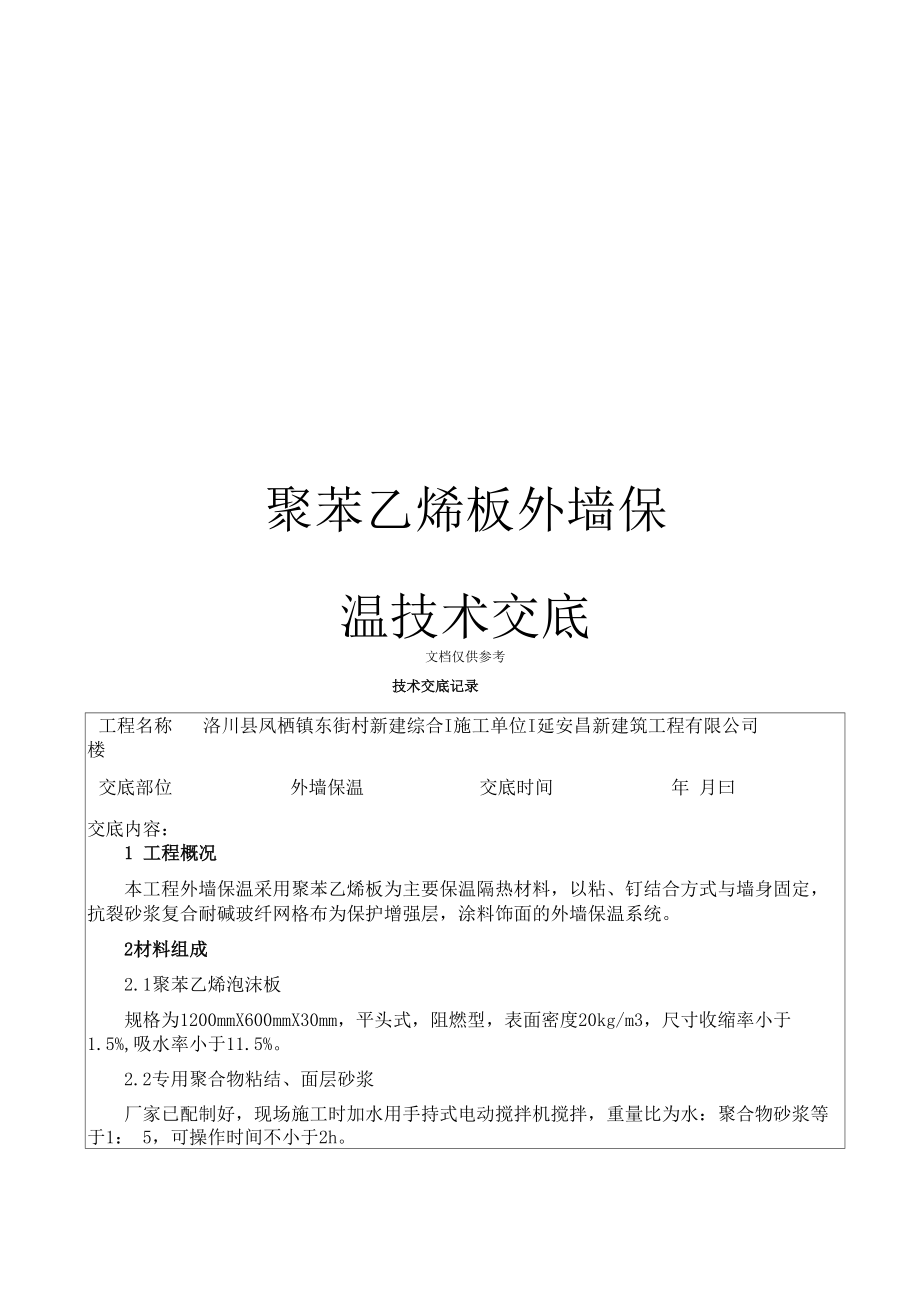

聚苯乙烯板外墙保温技术交底文档仅供参考技术交底记录工程名称 洛川县凤栖镇东街村新建综合I施工单位I延安昌新建筑工程有限公司楼交底部位 外墙保温 交底时间 年 月曰交底内容：1 工程概况本工程外墙保温采用聚苯乙烯板为主要保温隔热材料，以粘、钉结合方式与墙身固定， 抗裂砂浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统2材料组成2.1聚苯乙烯泡沫板规格为1200mmX600mmX30mm，平头式，阻燃型，表面密度20kg/m3，尺寸收缩率小于 1.5%,吸水率小于11.5%2.2专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水：聚合物砂浆等 于1： 5，可操作时间不小于2h2.3固定件采用自攻螺栓配合工程塑料膨钉固定挤塑苯乙烯泡沫板，要求单个固定件的抗拉力承载 力标准值不小于0.8kN2.4耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径4mmX4mm，宽度1000mm，每卷长度100000mm3施工要求及条件3.1雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合 物砂浆沿末初凝的墙面3.2施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5°C，风力 不大于5级。
3.3外墙保温伸缩缝沿建筑物高度每6米设置一道，飘窗及阳台处不设；4 施工工具电热丝切割器或壁纸刀（裁聚苯乙烯泡沫板及网格布用）、电锤（拧胀钉螺钉及打膨胀 锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入 深度与胀胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其 它抹灰专用工具5工艺流程基层清理f配专用聚合物粘结砂f预粘板边翻包网格布f粘贴聚苯乙烯泡沫板f钻孔安 装固定件f聚苯乙烯泡沫板打磨、找平、清洁f中间验收f拌制面层聚合物砂浆f刷一遍专文档仅供参考用界面剂f抹底层聚合物砂浆f粘贴网格布f抹面层聚合物抗裂砂浆f封密封胶f验收5.1基层清理5.1.1清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等5.1.2剔除剪力墙接槎处劈裂疏松的混凝土块、夹杂物、空鼓等，并重新进行修补；窗 台挑檐按照2%用水泥砂浆找坡，外墙各种洞口堵塞密实5.1.3要求粘贴聚苯乙烯泡沫板表面平整度偏差不超过4mm,超差时对突出墙面处进行打 磨，对凹进部位进行找补（需找补厚度超过6mm时用1:2.5水泥砂浆抹灰，需找补厚度小于 6mm时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内， 阴阳角方正、上下通顺。
5.2配制砂浆5.2.1施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆5.2.2施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水：砂浆=1： 5,边加 水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度5.2.3砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用 ^完5.3刷专用界面剂一道为增强聚苯乙烯泡沫板与粘结砂浆的结合力，在粘贴聚苯乙烯泡沫板前，在聚苯乙烯泡 沫板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘 贴施工5.4预粘板端翻包网格布在飘窗板、挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm宽的 网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期 粘贴聚苯乙烯泡沫板时再将剩余网格布翻包过来5.5粘贴聚苯乙烯泡沫板5.5.1施工前，根据整个外墙立面的设计尺寸编制的排板图，以达到节约材料、提高施 工速度的目的，板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部 最小错缝不得小于200mm5.5.2总包单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施 工。
板的粘贴应从细部节点（如飘窗、阳台、挑檐）及阴、阳角部位开始向中间进行施工 时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳 角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平 铺贴，在区段内的铺贴由下向上进行5.5.3粘贴聚苯乙烯泡沫板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得 大于2mm，板间高差不得大于1.5mm当板间缝隙大于2mm时，须用聚苯乙烯泡沫板条将缝塞 满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木 锉、粗砂纸或砂轮打磨平整5.5.4按照事先排好的尺寸切割聚苯乙烯泡沫板（用电热丝切割器），从拐角处垂直错 缝连接，要求拐角处沿建筑物全高顺直、完整5.5.5用抹子在每块聚苯乙烯泡沫板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向 中间逐渐加厚，最厚处达10mm，注意在挤塑板的下侧留设50mm宽的槽口，以利于贴板时将 封闭在板与墙体间的空气溢出然后再在聚苯乙烯泡沫板上抹8个厚10mm0100的圆形聚合物 粘结砂浆灰饼5.5.6面层为妥了做法采用点框法粘结聚苯板，达到40%的粘结面积，粘结将更牢固。
5.5.7聚苯乙烯泡沫板按照上述要求贴墙后，用2m靠尺重复压平，保证其平整度及粘结文档仅供参考 牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥每贴 完一块，要及时清除板四周挤出的聚合物砂浆，若因聚苯乙烯泡沫板切割不直形成缝隙，要 用木锉直后再张贴5.5.8聚苯乙烯泡沫板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%〜 50%具体要求：20层及以下粘结面积率不小于30%，20层以上为不小于50%，以保证聚苯乙 烯泡沫板与墙体粘结牢固5.5.9网格布翻包：从拐角处开始粘贴大块聚苯乙烯泡沫板后，遇到阳台、窗洞口、挑 檐等部位需进行耐碱至上纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻 包部分在基层上粘结宽度不小于80mm，且翻包网格面本身不得出现搭接（目的是避免面层大 同施工时在此部位出现三层网格布搭接导致面层施工后露网）5.6安装固定件5.6.1聚苯乙烯泡沫板粘结牢固后，应在8〜24h内安装固定件，按照方案要求的位置用 冲击钻钻孔，要求钻孔深度进入基层墙体内50mm （有抹灰层时，不包括抹灰层厚度）5.6.2固定件个数按照图5-5要求放置（横向位置居中、竖向位置均分），任何面积大 于0.1m2的单块板必须加固定件，且每块板添加数量不小于4个。
5.6.3操作时，自攻螺栓需需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、 切入深度与钉帽相一致，将工程塑料膨胀钉的钉帽比聚苯乙烯泡沫板边表面略拧紧一些，如 此才可保证聚苯乙烯泡沫板表面平整，利于面层施工，同时方可确保膨胀钉尾膨胀部分固受 力回拧膨胀使之与基体充分挤紧5.6.4固定件加密：阳角、孔洞边缘及窗四周在水平、垂直方向2m范围内需加密，间距 不大于300mm，距基层边缘为60mm5.7打底聚苯乙烯泡沫板接缝处表面不平时，需用衬有木方的粗砂纸打底打磨动作要求为：呈 圆周方向轻柔旋转，不允许沿着与聚苯乙烯泡沫板接缝平行方向打磨，打磨后用刷子清除聚 苯乙烯泡沫板表面的泡沫碎屑5.8滴水槽5.8.1在所有外窗洞口侧壁的上口用墨斗弹出滴水槽位置5.8.2按照弹好的墨线在聚苯乙烯泡沫板上安好定位靠尺，使用开槽机将聚苯乙烯泡沫 板切成凹槽，成品滴水槽尺寸为10mmX10mm，考虑到面层砂浆厚度为5〜7mm，为保证凹槽内 塞入成品滴水槽后，成品滴水槽与面层砂将高度一致，故切凹槽尺寸为8mmX13mm，差值尺 寸是为粘结砂浆预留空间，成品滴水槽塑料条是在抹面层砂浆时粘贴】5.9涂刷专用界面剂5.9.1聚苯乙烯泡沫板张贴及胀钉施工完毕经总包、监理验收合格后，在膨胀钉帽及周 圈50mm范围内用毛刷均匀的涂刷一边专用界面剂。
待界面剂晾干后，用面层聚合物砂浆对钉 帽部位进行找平要求塑料胀钉钉帽位置用聚合物砂浆找平后的表面与大面挤塑板平整注：这样做的目的是为了避免顶帽位置由于面层聚合物粘结砂浆过厚，将来在成活后的 面层出现流坠、干缩痕迹5.9.2待塑料胀钉钉帽位置聚合物砂浆干燥后，用辊子在聚苯乙烯泡沫板板面均匀的涂文档仅供参考 一遍专用界面剂5.10抹第一遍面层聚合物抗裂砂浆5.10.1在确定聚苯乙烯泡沫板表面界面剂晾干后进行第一遍面层聚合物砂浆施工用抹 子将聚合物砂浆均匀的抹在聚苯乙烯泡沫板上，厚度控制在1〜2mm之间，不得漏抹5.10.2第一遍面层聚合物砂浆在滴水槽凹槽处抹至滴水槽槽口边即可，槽内暂不抹聚合 物物砂浆5.10.3伸缩缝内聚苯乙烯泡沫板端部及窗口聚苯乙烯泡沫板通槽侧壁位置要抹聚合物砂 浆，以粘贴翻包网格布5.11埋贴网格布5.11.1所谓埋贴网格面就是用抹子由中间开始水平预先抹出一段距离，然后向上向下将 网格布抹平，使其紧贴底层聚合物砂浆5.11.2门窗洞口内侧周边及洞口四角均加一层网格布进行加强，洞口四周网格布尺寸为 300mmX200mm，大墙面粘贴的网格布搭接在门窗口周边的加强网格格之上，一同埋贴在底层 聚合物砂浆内。
5.11.3将大面网格布沿长度、水平方向绷直绷平注意将网格布弯曲的一面朝里放置， 开始大面积的埋贴，网格布左右搭接宽度100mm，上下搭接宽度80mM；不长期共存是使网格 布褶皱、空鼓、翘边要求砂浆饱满度100%，严禁出现干搭接5.11.4在墙身阴、阳角处必须从两边墙身埋贴的网格布双向绕角且相互搭接，各面搭接 宽度为不小于200mm5.12抹面层聚合物抗裂砂浆5.12.1抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基本干燥，不粘手时，开 始抹面层聚合物砂浆，抹面厚度以盖住网格布且不出现网格布痕迹为准，同时控制面层聚合物 抗裂砂浆总厚度在3〜5mm之间5.12.2滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够的聚合物砂浆，然后 将塑料成品滴水槽压入聚苯乙烯泡沫板槽内塑料成品滴水槽塞入深度应综合考虑完活后面 层高度，这样才能保证成品滴水槽与面层聚合物抗裂砂浆高度一致，确保观感质量聚苯乙 烯泡沫板槽内砂浆必须填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出滴水槽凹槽处，须沿凹槽将网格布埋入底层聚合物砂浆内，若网格布在此处断开，必须 搭接，搭接宽度为不小于65mm注意：滴水槽凹槽处需附加一层网格面，网格面搭接80mm。
5.12.3所有阳角部位，面层聚合物抗裂均应作成尖角，不得做成圆弧5.12.4面层砂浆施工应选择施工时及施工后24h没有雨的天气进行，避免雨水冲刷造成 返工5.12.5在预留孔洞位置处，网格面将断开，此处面层砂浆的留槎位置应考虑后衬网格面 与原大面网格布搭接长度要求而预留一定长度面层聚合物抗裂砂浆应留成直槎6细部及特殊部位做法6.1预留孔洞位置（破损处）处理。
