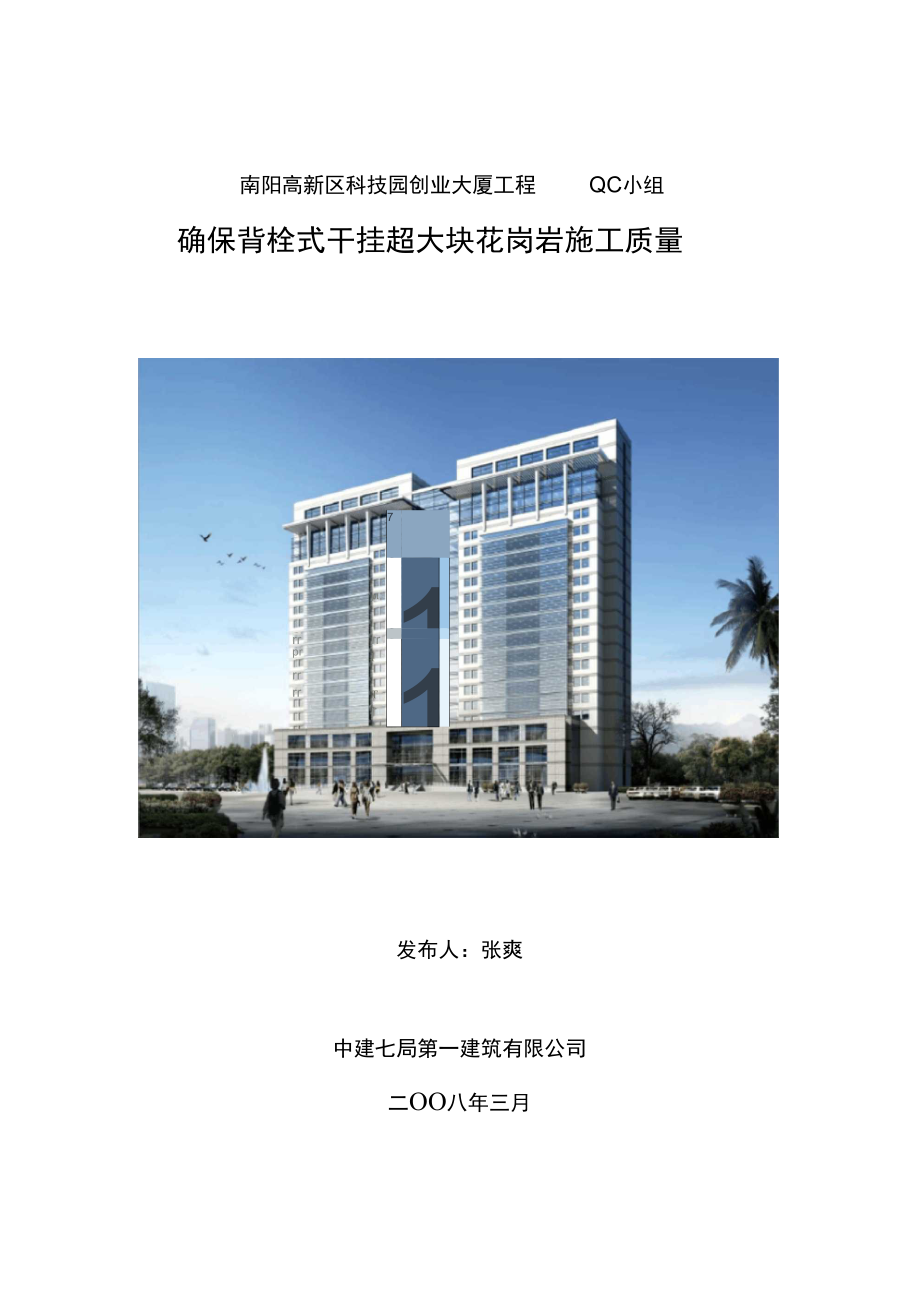

南阳高新区科技园创业大厦工程 QC小组确保背栓式干挂超大块花岗岩施工质量ptrrrrprIrrrrt r711flI发布人：张爽中建七局第一建筑有限公司二OO八年三月目录一、工程概况 2二、小组概况 2三、选择课题 3四、现状调查 3五、设定目标 6六、分析原因 7七、确定主要原因 8八、制定对策 9九、实施对策 9十、效果检查 12十一、社会效益和经济效益 14十二、制定巩固措施 14十三、总结和下一步打算 14、工程概况南阳高新区科技园创业大厦工程， 位于南阳市独山大道西侧总 建筑面积49845m2，其中地上主楼二^一层，建筑檐高 86.60m一 级抗震等级，设防烈度为6度大厦外墙四层以下采用石材幕墙，面积为5600m2，采用背栓式连 接施工工艺幕墙整体分格较大，其中单块石材最大规格为 1.0X1.6m，重约200公斤小组概况1. 组 名：南阳高新区创业大厦石材幕墙工程施工 QC小组2 .成立时间：2007年2月3.活动时间：2007年3月〜2007年4月4 .活动次数：8次5.小组类型：攻关型6 .注册时间：2007年2月7. 注册编号：建七一 QC2007028. 小组成员（见下表）：10人序号姓名职务学历职称组内分工培训情况1李永刚分公司经理本科高工组长每位组员 均接受48小时以上的TQC教 育2莫江峰总工程师本科高工副组长3李宏基工程师大专工程师副组长4胡颜春副部长大专工程师技术协调5张爽施工员中专数理统计6杨海霞技术员大专资料整理7唐文忠测量员高中组员8周明经济师大专工程师组员9芮守德质检员中专质量检杳10刘清文工长大专材料检验9.小组活动情况:三、选择课题外墙石材幕墙采用背栓式干挂工艺建筑风格要体现简洁明快的特点,石材背栓式干挂施工在其他工程已有所应用准可参考，且我公司要求四、现状调查本工程质量目标为 中建杯/国优”石材幕墙的质量是重点。
确保背栓式干挂超大石材施工质量小组从施工工艺、材料和机具三个方面开展调查,并制做了样板(一) 背栓式干挂工艺背栓式干挂石材幕墙工艺是我国于九八年从国外引进的一种新 工艺它是在石板背部打孔，金属背栓插入、扩胀，与石板紧密连接， 通过挂件把石板固定在龙骨上的施工工艺二) 对材料的调查1、对石材的调查本工程采用40mm厚的福建建宁花岗岩石材，主要物理、化学指标见下表:指标弯曲强度(MPa)吸水率(%)板厚的偏差(mm)光泽度(光泽 单位)体积密度(g/cm3)放射性内照射指数外照射指数规范值> 8.0< 0.06± 2.0> 75> 2.56< 1.0< 1.3实测值干燥 弯曲 强度水饱和 弯曲强 度0.22+ 1.1—1.2912.620.570.8411.412.4以上各项指标满足国家规范要求按设计分格，大部分石板尺寸超过了规范的 不宜大于1.5m2”的要求，其中最大规格为1.1X 1.6m，面积为规范一般要求的1.2倍 而且阳角石材采用异型整体石材加工而成，石材幕墙施工难度大2、对背栓的调查目前，背栓的主要类型为单切面和双切面两种， 其代表厂家分别 为德国慧鱼公司和中国杭州斯泰公司■WE 轉厲快農 闯谊:企却1<>, 僚和 挺興支搏系嫌平面n耳总氐杆外衰閒连接扛4昱瞇畫砸董龙博尿筑罕直m切面女装"式优点缺点单切面背栓应用较早，可借鉴的工程 实例较多。
K承载力较低.在地 震的反复喪动下容易破 坏，适用于低地直区和 低风压区及室内中双切面背栓正压力作用下承载力较高 .耐疲劳性能较强.抗恚 性能好.为最近几年的新技术沪 町借鉴的经验不多由此，小组决定选用抗震性能更好的双切面背栓三）对现有机具调查：现有的背栓石材打孔设备，最大加工范围为 1.5m x 1.5m，不能满足本工程实际需求（四）制作样板墙，进行质量调查1、通过对样板墙观感质量的检查评定，基本项目的优良率为75%,允许偏差项目的合格率为 78%评定为合格在所测检的50个 点中，有11个点的实测值超过允许值存在的质量缺陷种类和数量 如下：■表面不平整■立面不垂直■板缝不顺直由此可见，板缝不顺直是样板墙施工中观感质量存在的主要问 题2、在样板墙的施工过程中，小组成员还发现：大规格石板安装 不方便、安装速度慢，也是施工中存在的问题五、设定目标确保石材幕墙施工质量验收合格率达到 100%优良率达到85% 目标的可行性分析如下：1、 本工程的创优目标是中建杯 国优工程，各级领导对本次活动 给予了大力支持2、 背栓式干挂石材施工工艺在其他工程中已经有所应用，我们 可以借鉴他们的经验。
