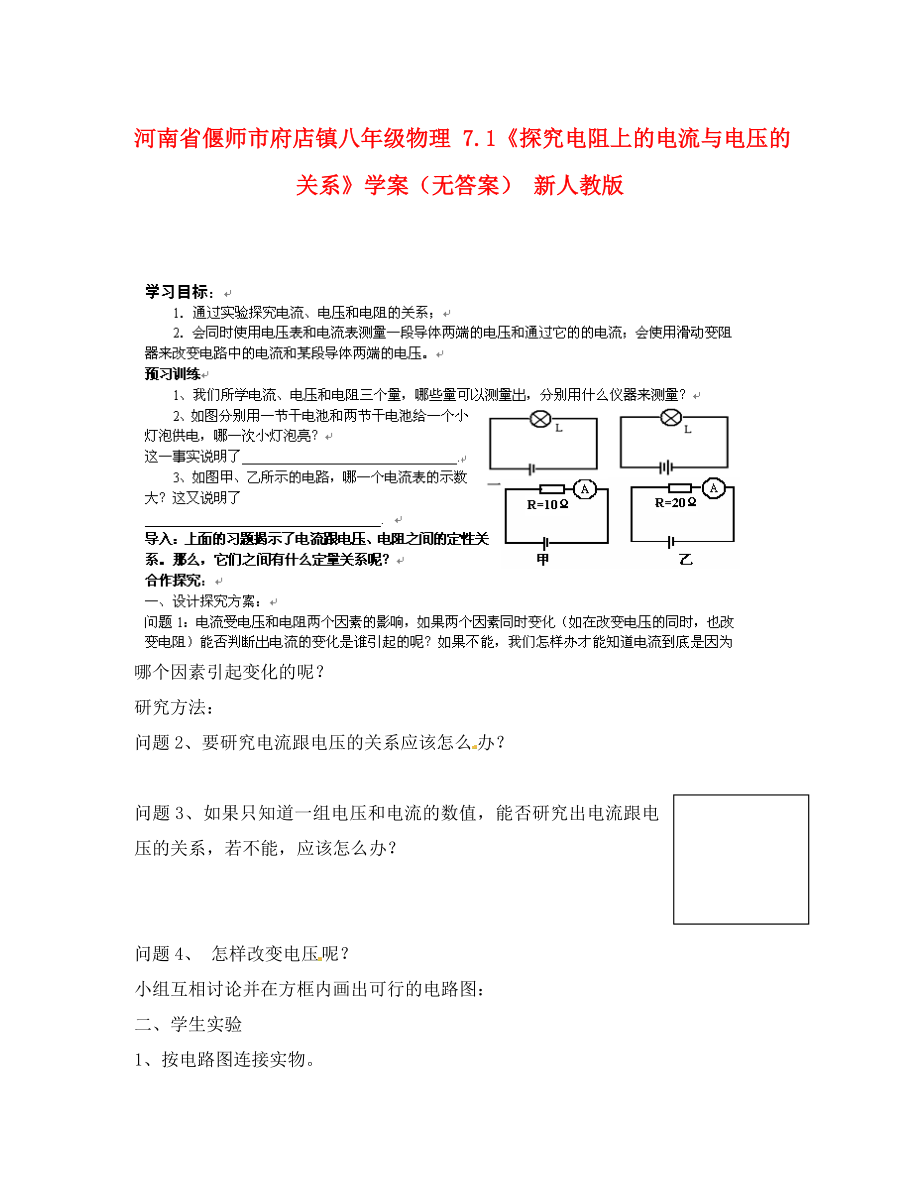

河南省偃师市府店镇八年级物理 7.1《探究电阻上的电流与电压的关系》学案（无答案） 新人教版 哪个因素引起变化的呢？研究方法：问题2、要研究电流跟电压的关系应该怎么办？问题3、如果只知道一组电压和电流的数值，能否研究出电流跟电压的关系，若不能，应该怎么办？问题4、 怎样改变电压呢？小组互相讨论并在方框内画出可行的电路图：二、学生实验1、按电路图连接实物连接电路时要注意：（1）连接前开关要________；（2）连接后，滑动变阻器的滑片要调到______________；（3）电流表要_______在电路中，电压表要_______在电路中（4）电流表和电压表都必须使电流从_____________流入，从___________流出.2、改变定值电阻两端的电压，分别读出电压表和电流表的示数，并记录在表格中R=_______ 电压U/V电流I/A在同一坐标系中画出两个电阻的U-I关系图像体会用图象解决物理问题的好处3、分析实验数据，总结电流跟电压、电阻的定量关系：①_____________________________________________________.②_____________________________________________________.③____________________________________________________.4、你的实验设计中有没有不合理的地方？在操作中你出现了什么失误？你是怎样改正的？课堂小结：1、学习的研究方法：2、电流跟电压、电阻的定量关系：自我检查1、导体中的电流跟导体两端的电压成正比的条件是_______________，一段导体两端的电压增大时，通过它的电流将__________，导体的电阻将__________。
2、某同学在探究电压和电流的关系时，记录了如下表的实验数据，但有两处忘记填写，请你替他补上，电压U/V4610电流I/A0.511.253、如图是小明同学在探究电流跟电压关系后，根据数据画出的U—I图象，由图象可知，R1和R2的大小关系是（ ）A 、R1＞R2 B 、R1＜R2 C、 R1＝R2 D、无法判断4、一定值电阻两端的电压为4V时，通过它的电流为0.5A，如果电压为6V时，能否用量程为0.6A的电流表测通过它的电流？。
