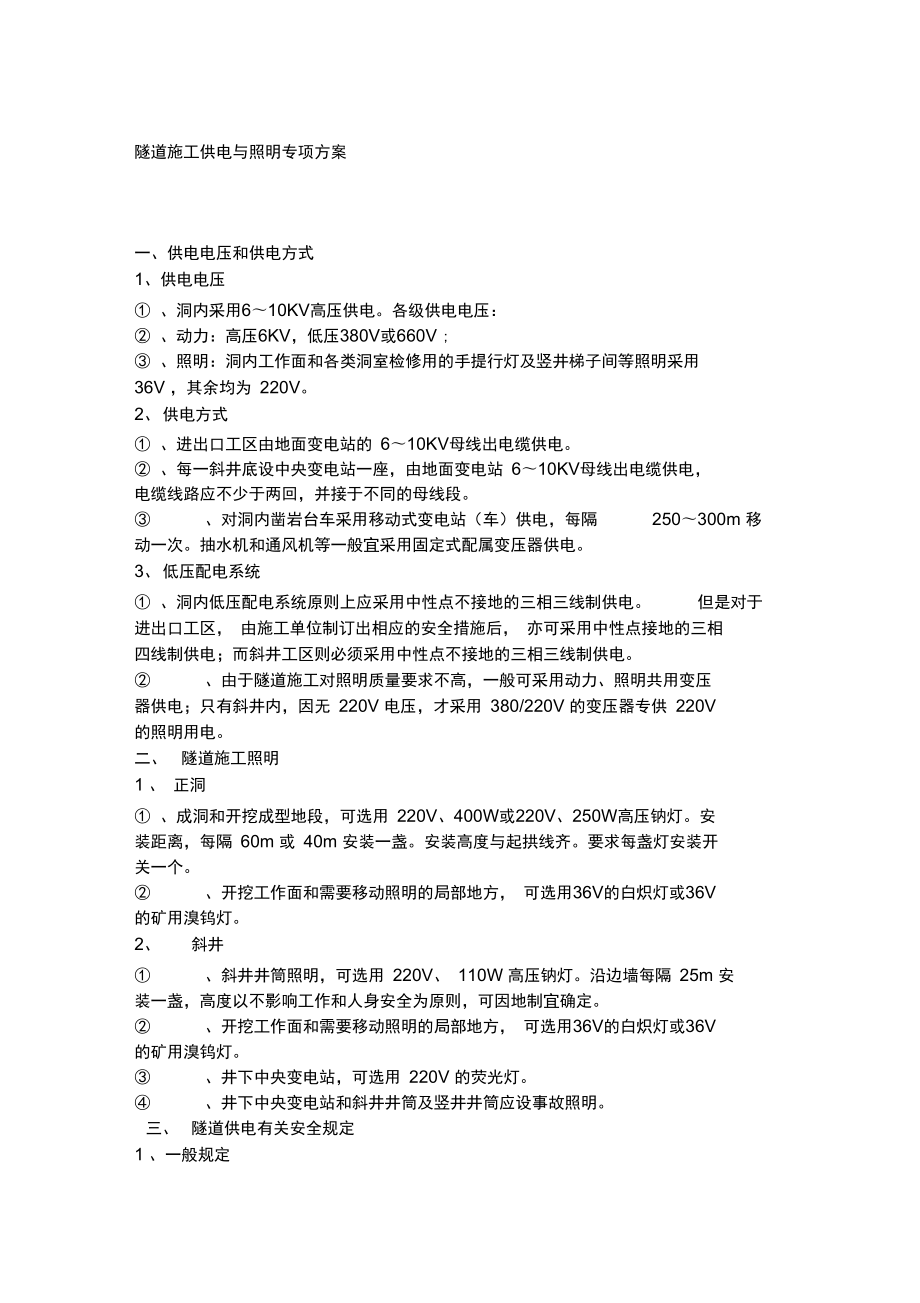

隧道施工供电与照明专项方案_第1页
1/7

隧道施工供电与照明专项方案一、供电电压和供电方式1、供电电压① 、洞内采用6〜10KV高压供电各级供电电压:② 、动力:高压6KV,低压380V或660V ;③ 、照明:洞内工作面和各类洞室检修用的手提行灯及竖井梯子间等照明采用36V ,其余均为 220V2、 供电方式① 、进出口工区由地面变电站的 6〜10KV母线出电缆供电② 、每一斜井底设中央变电站一座,由地面变电站 6〜10KV母线出电缆供电, 电缆线路应不少于两回,并接于不同的母线段③ 、对洞内凿岩台车采用移动式变电站(车)供电,每隔 250〜300m 移动一次抽水机和通风机等一般宜采用固定式配属变压器供电3、 低压配电系统① 、洞内低压配电系统原则上应采用中性点不接地的三相三线制供电 但是对于进出口工区, 由施工单位制订出相应的安全措施后, 亦可采用中性点接地的三相 四线制供电;而斜井工区则必须采用中性点不接地的三相三线制供电② 、由于隧道施工对照明质量要求不高,一般可采用动力、照明共用变压 器供电;只有斜井内,因无 220V 电压,才采用 380/220V 的变压器专供 220V 的照明用电二、 隧道施工照明1 、 正洞① 、成洞和开挖成型地段,可选用 220V、400W或220V、250W高压钠灯。

安装距离,每隔 60m 或 40m 安装一盏安装高度与起拱线齐要求每盏灯安装开 关一个② 、开挖工作面和需要移动照明的局部地方, 可选用36V的白炽灯或36V 的矿用溴钨灯2、 斜井① 、斜井井筒照明,可选用 220V、 110W 高压钠灯沿边墙每隔 25m 安 装一盏,高度以不影响工作和人身安全为原则,可因地制宜确定② 、开挖工作面和需要移动照明的局部地方, 可选用36V的白炽灯或36V 的矿用溴钨灯③ 、井下中央变电站,可选用 220V 的荧光灯④ 、井下中央变电站和斜井井筒及竖井井筒应设事故照明三、 隧道供电有关安全规定1 、一般规定① 、每一斜井应有两回电源线路,当任一回路因发生故障停止供电时,另一回路 应能担负全部一类负荷② 、井下中央变电站的供电线路,不得少于两回路,当任一回路停止供电 时,其余回路应能担负全部一类负荷提升人员的竖井绞车和井下主排水泵的供电线路, 不得少于两回路 供电线路应 来自不同的变压器或母线段以上两种回路上不得分接任何负荷③ 、井下配电变压器禁止中性点接地禁止由地面上中性点接地的变压器 或发电机直接向井下供电④ 、洞内不得带电检修、搬迁电气设备(包括电缆或电线)。

⑤ 、操作洞内电气设备,必须遵守下列规定⑴ 非值班电气人员,不得擅自操作电气设备;⑵ 操作高压电气设备主回路时,操作人员必须戴绝缘手套,穿绝缘靴或站 在绝缘台上⑶ 一切容易碰到的、裸露的电气设备必须装设遮栏,遮栏高度不低于 1.7m⑷ 洞内高压停送电应实行操作票制度低压停送电应严格执行谁停电,谁 送电的停送电制度2、机电设备洞室① 井下中央变电站和腰泵站变(配)电所洞室⑴洞室必须确保无落石可能, 不得渗水, 地面标高应比出口处井底面高出 0.5m ⑵洞室内应设置灭火器和砂箱,并在出口通道处设置向外开的铁门⑶当变配电所与水泵房相毗邻时, 两洞室间应设置带门的隔墙, 各自应有一个单 独的出口;独立设置的变(配)电所洞室,当长度超过 10m 时,应在洞室的两 端各设一个出口 4)装有带油的电气设备洞室,禁止设集油坑⑸ 洞室内各项设备同墙壁之间, 应留出 0.5m 以上的通道 ,各项设备相互之 间,应留出 0.8m 以上的通道 ,如果不需要从两侧或后面进行检修的设备 ,可不留通 道.⑹ 井下变配电所高压开关柜按单列布置时,其正面维护通道宽度宜> 1.5m;按双列布置时,其正面维护通道宽度宜>2.0m⑺ 洞室入口处应悬挂 “非工作人员禁止入内 ”牌,洞室内有高压电气设备时, 入口处和室内都应在明显地点加挂 “高压危险 ”牌。

② 、洞室其他变配电点可利用隧道避人洞或避车洞作为机电设备洞室, 但需设置防护遮栏,遮栏高度不低于 1.7m 并悬挂“高压危险”牌3、电气设备的保护① 、继电保护⑴洞内高压电动机、 动力变压器高压侧, 应有短路、过负荷保护和无压释放保护; 其余配电点上引出的馈电线上, 则必须装设短路和过负荷保护或至少应装设短路 保护;低压电动机应具备短路、过负荷、单相断线保护⑵手持式用电设备必须装设漏电保护装置⑶直接向洞内供电的馈电线上, 严禁装设自动重合闸 手动合闸时, 必须先同洞 内联系② 、防雷保护向洞内供电的地面变电站高压母线上有架空进 (出)线时, 应在洞内有高压电动 机的变(配)电所母线上装设磁吹式避雷器和电容器③ 、保护接地⑴ 36V 以上的和由于绝缘损坏可能带有危险电压的电气设备的金属外壳、构架 等,都必须有保护接地⑵所有电气设备的保护接地装置(包括电缆的铠装、铅皮、接地芯线)和局部接 地装置,都应同主接地极相连接以形成一个总接地网⑶ 下列地点应设局部接地极 :每个装有电气设备的洞室; 每个单独装设的高 压电气设备;每个低压配电点;连接动力铠装电缆的接线盒④ 、接地网上任一保护接地点测得的接地电阻值, 宜不超过2Q,如果条件困难时, 允许放宽到4Q。

每一移动设备至总接地网或最近接地极之间的接地线的电阻 , 不应超过1Q04、电气设备的维护和修理① 、电气设备的检修、维护、修理和调整工作,必须由专职的或临时指派的电气 维修工进行,高压设备的修理和调整工作,应实行工作票制度② 、洞内电气设备的检修,必须停电,验电确认无电后,应立即将检修设 备接地并三相短路,然后将电气设备闭锁好,挂上 “禁止合闸,有人工作 ”的标示 牌之后,由两人以上执行,其中级别较高的一人,应为监护人③ 、电气设备应进行定期检查、维护 配电系统继电保护装置检查整定每季一次⑴ 主要电气设备的绝缘电阻检查每月一次 但是,当连续停用 48h 以上时,在使用前应进行绝缘电阻测定⑵ 新安装的电气设备的绝缘电阻和接地电阻的测定,投入运行前进行⑶ 电气设备的保护接地每班应由当班工作人员进行一次外表检查④ 油断路器经三次切断短路故障后,其绝缘油应加试一次电压耐压试验, 并检查有无游离碳5 、电缆的选用① 、电缆实际敷设地点的水平差,应同电缆规定的允许敷设的水平差适应② 、固定敷设的高压电缆应采用钢丝(钢带)铠装电缆③ 、移动变(配)电站和手持式电气设备应采用专用橡套电缆④ 、固定敷设的低压电缆应采用铠装电缆或橡胶电缆。

⑤ 、低压电缆不宜采用铝芯,开挖面禁止采用铝芯6、电缆的敷设⑴、电缆必须悬挂在正洞和平导或斜井中,电缆应用吊钩悬挂;在竖井井筒内,电缆应用夹子、卡 箍或其它夹持装置进行敷设夹持装置应能承担电缆重量,并不应损坏电缆⑵、正洞和平导或斜井中悬挂的电缆应有适当弛度, 电缆、接线盒及终端盒在敷 设和运行中, 都不应承受较大的拉力 如果未衬砌地段长度超过 300m 时,则在 该段敷设的电缆应预留 6~10m 的富裕长度,以便通过模板台车⑶、电缆的悬挂高度:正洞宜不低于2.5m;斜井及平导应尽量高挂,但距顶部的距 离应不小于 0.15m 并使电缆在有矿车掉道时不致受撞击, 在电缆坠落时, 不致 落到轨道或运输机上⑷ 、电缆悬挂点的距离:在正洞和平导或斜井内不应超过 3m ,在竖井井筒内不应超过 6m ⑸ 、电缆同胶皮风管等易燃物品应分挂在洞内两侧电缆如果同风管、水管在洞内一侧敷设时,必须敷设在管子的上方,并保持 0.3m 以上的距离⑹ 、洞内的和信号电缆,应同电力电缆分挂在洞内的两侧如果受条件限制,在竖井内,宜敷设在距电力电缆 0.5m 的地方 ;在正洞和平导或斜井内 , 应敷设在电力电缆的上方 ,并保持 0.3m 以上的距离。

⑺ 、由地面发、变电站送往洞内变(配)电所的两条 10KV 电源电缆,若 敷设在洞内同一侧时, 其间距离应大于 0.3m, 其余的电力电缆敷设在洞内同一侧 时,高、低电缆间的距离应大于 0.1m; 相同电压等级电缆之间的距离不小于 0.05m ⑻ 、竖井井筒内所用的电缆,中间不应有接头如果因井筒太深需设接头 时,应将接头设在中间水平横洞内,并预留 8~10m 的富裕量, 以便维护、检修⑼ 、不同类型的电缆之间不应直接连接,必须经过符合要求的接线盒、连接器或母线盒进行连接⑽ 、相同类型电缆之间可以直接连接,但必须遵守下列规定纸绝缘电缆必须使用符合要求的接线盒连接, 高压纸绝缘电缆接线盒必须灌注绝 缘充填物橡胶电缆连接 (包括已损坏的橡胶电缆的修补) 必须使用硫化热补或同热补有同 等效能的冷补, 热补或冷补后的橡胶电缆, 必须经浸水耐压试验, 合格后方能使 用塑料电缆的连接,其连接处的机械强度以及电气、防潮密封、老化等性能,应符 合该型电缆的技术标准的要求参见表 1 和表 211) 、电缆芯线必须使用齿形压线板(卡爪)或线鼻子同电气设备进行连接12) 、固定敷设的电缆不应遭淋水或滴水 严禁在电缆上悬挂任何物件。

盘圈 或盘 8 字型的电缆不应带电13) 、电缆敷设的环境温度及电缆或钢管的弯曲半径等应满足表 3的要求7、 电缆的预防性试验① 、高压电缆安装前,应进行工频耐压试验,试验按厂家要求进行若无厂家规 定,可参照表 4 进行② 、高压电缆敷设后,应进行直流耐压试验,试验按厂家要求进行若无 厂家规定,可参照表 4 进行③ 、电缆在工频耐压试验前和安装后及每次投入运行前,应进行绝缘电阻 测定,其值应不小于表 4 中规定的数值8、 电缆的维护① 、电缆应定期进行巡查,巡查的主要内容:电缆外护层是否有放电烧损情况; 电缆及终端是否有漏油情况; 终端瓷套是否清洁、 接地线有无松动断股现象; 电 缆挂钩、夹子、卡箍等有无松动或锈烂现象每周巡查 1~2 次② 、电缆温度检查每月至少 1 次,测量电缆温度应在负荷最大时进行其 值不应超过表 3 中规定的数值③ 、用配电盘电流表或钳型电流表在有代表性的时间里测定负荷电流,其 值不超过允许载流量④ 、电缆金属护层的接地线应同洞内接地网的主接地极相连接,接地电阻应每季测1次,其值应不大于4Q⑤ 、在喷混凝土时,应对电缆进行遮护,避免混凝土沾在电缆上表 1 交联聚乙烯电缆和护套的性能 材料种类 抗拉强度(kg/cm2 ) > 断裂伸长率(%)>热老化条件 老化系数温度「C) 时间(h) k1交联聚乙烯聚氯乙烯120350 121±1 168> 0.8150 280 110±2 48k2> 0.8> 0.8表 2 聚氯乙烯电缆绝缘和护套的性能 类别 抗拉强度(kg/cm2) > 断裂伸长率热老化条件老化系数(%) >k2 >绝缘护套150130160200温度(C )时间(h)11011048480.70.7表 3 敷设电缆时注意事项 项目类别 水平差 钢管弯曲半与钢管内径之比应>油浸纸绝缘铠装电缆156501510滴干绝缘统铅包电力电缆1006501510油浸纸绝缘不滴流电力电缆不限80101510橡胶绝缘电力电缆不限65-71010聚氯乙烯绝缘电力电缆不限6501010交联聚乙烯绝缘电力电缆不限9001010矿用橡套软电力电缆不限6566塑料和橡皮绝缘控制电缆不限651010表 4 6~10KV 电力电缆主要技术性能 类别项目 油浸纸绝缘铅包电力电缆 油浸纸绝缘铅包不滴流电力电缆聚氯乙烯绝缘电力电缆交联聚乙烯绝缘电力电缆20 °C时绝缘电阻 MQ /km 100200601000安装前工频耐压试验 电压(KV)161611(15)11(15)时间(mi n) 1010510敷设后直流耐压试验 电压(KV)363615 (25 )15(25 )时间(mi n) 10101515注:括弧内的数值只适用于 10KV 电压等级电压降的计算€ =刀 P*L/(c*s)巳导线电压降(%)刀P:各段线路负荷计算功率(KW )L:各段线路长度(M )C:材料内部系数,三相四线制铜线为 77,铝线为46.3S :导线截面积(m m2)针对洞内作业特点, 按在施工终点时, 模筑混凝土的地点滞后开挖作业 300 米,挂网等作业 滞后开挖业 200 米计算。

€ 4= ( 500*16.83+1000*22.33+1200*25.96+1300*44.99 ) /(77*70)=22.3% > 7%不可用€ 4= ( 500*16.83+1000*22.33+1200*25.96+1300*44.99 ) /(77*240)=6.5 %< 7%€ 5=(200*100.1 +1500*35.24 ) /(77*95)=9.96% > 7%不可用€ 5= (200*100.1 +1500*35.24 ) /(77*150)=6.3% V 7%€ 6= (100*40.83+200*50.62+100*74.8 ) / (46.3*150 ) =3.1% V 7%据此计算,其导线分别选用 TJ-240.TJ95及BX-150型导线接到主配电箱。
