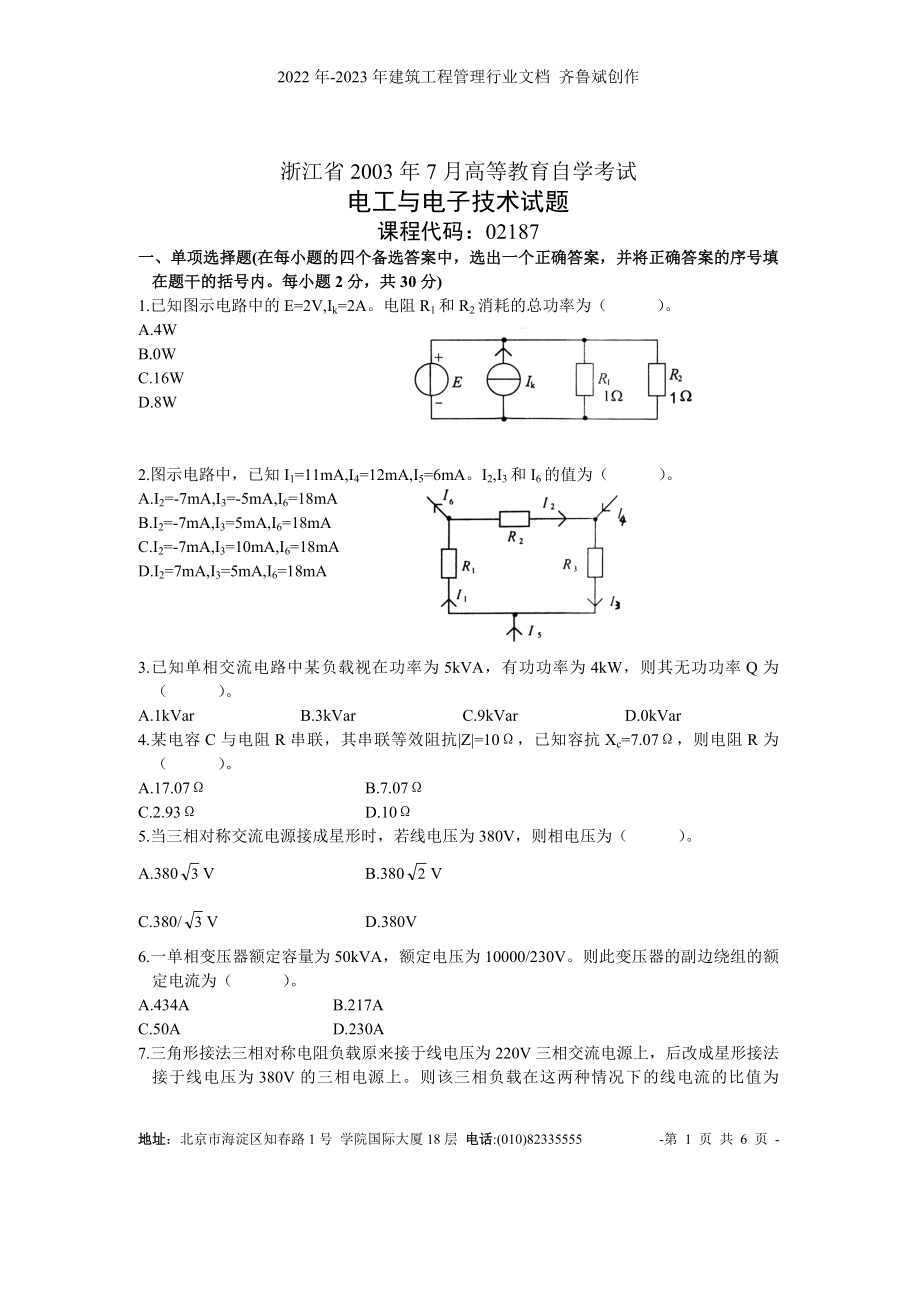

2022年-2023年建筑工程管理行业文档 齐鲁斌创作浙江省2003年7月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内每小题2分，共30分)1.已知图示电路中的E=2V,Ik=2A电阻R1和R2消耗的总功率为（ ）A.4W B.0WC.16W D.8W2.图示电路中，已知I1=11mA,I4=12mA,I5=6mAI2,I3和I6的值为（ ）A.I2=-7mA,I3=-5mA,I6=18mAB.I2=-7mA,I3=5mA,I6=18mAC.I2=-7mA,I3=10mA,I6=18mAD.I2=7mA,I3=5mA,I6=18mA3.已知单相交流电路中某负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（ ）A.1kVar B.3kVar C.9kVar D.0kVar4.某电容C与电阻R串联，其串联等效阻抗|Z|=10Ω，已知容抗Xc=7.07Ω，则电阻R为（ ）A.17.07Ω B.7.07ΩC.2.93Ω D.10Ω5.当三相对称交流电源接成星形时，若线电压为380V，则相电压为（ ）。
A.380V B.380VC.380/V D.380V6.一单相变压器额定容量为50kVA，额定电压为10000/230V则此变压器的副边绕组的额定电流为（ ）A.434A B.217AC.50A D.230A7.三角形接法三相对称电阻负载原来接于线电压为220V三相交流电源上，后改成星形接法接于线电压为380V的三相电源上则该三相负载在这两种情况下的线电流的比值为=（ ）设I△1是三相负载三角形接法接于线电压为220V的三相交流电源时的线电流，IY1是三相负载星形接法接于线电压为380V的三相交流电源时的线电流A.1.7 B.1.4C.0.6 D.0.78.在三相异步电动机的正反转控制电路中，正转用接触器KM1和反转用接触器KM2之间的互锁作用是由（ ）联接方法实现的A.KM1的线圈与KM2的常闭辅助触头串联，KM2的线圈与KM1的常闭辅助触头串联B.KM1的线圈与KM2的常开辅助触头串联，KM2的线圈与KM1的常开辅助触头串联C.KM1的线圈与KM1的常闭辅助触头串联，KM2的线圈与KM2的常闭辅助触头串联D.KM1的线圈与KM1的常开辅助触头串联，KM2的线圈与KM2的常开辅助触头串联。
9.电路如图所示，设二极管为理想元件，其正向导通压降为0V，则电路中电流I的值为（ ）A.4mAB.0mAC.4AD.3mA10.固定偏置单管交流放大电路的静态工作点Q如下图所示，当温度升高时，工作点Q将（ ）A.不改变 B.向Q′移动C.向Q″移动 D.时而向Q′移动，时而向Q″移动11.晶体管的主要特性是具有（ ）A.单向导电性 B.滤波作用C.稳压作用 D.电流放大作用12.电路如图所示，输出电压平均值UO与变压器副边电压有效值U2满足（ ）关系A.U0=0.45U2 B.U0=1.1U2C.U0=0.9U2D.U0=1.2U213.由开关组成的逻辑电路如图所示，设开关A、B接通为“1”，断开为“0”，电灯亮为“1”，电灯暗为“0”，则该电路为（ ）A.“与”门B.“或”门C.“非”门D.“与非”门14.稳压管的稳压性能是利用PN结的（ ）A.单向导电特性 B.正向导电特性C.反向截止特性 D.反向击穿特性15.理想运算放大器的（ ）A.差模输入电阻趋于无穷大，开环输出电阻等于零B.差模输入电阻等于零，开环输出电阻等于零C.差模输入电阻趋于无穷大，开环输出电阻趋于无穷大D.差模输入电阻等于零，开环输出电阻趋于无穷大二、填空题(每空1分，共20分)1.i1与i2为同频率的正弦电流，其幅值分别为10A和10A，它们的波形如图所示，则i1=___________，i2=___________。
2.在如图所示电路中，若仅是RL增大，则电压放大倍数的绝对值将___________(增大?减小?或不变?)，输出电阻值将___________(增大?减小，或不变?)3.一台单相变压器，原边绕组匝数为1000，接到220V的交流电源上副边绕阻匝数为500，接到R=4Ω的负载上，略去变压器内阻抗压降不计则副边绕组电流I2=___________A，副边绕组电压U2=___________V4.图示的控制电路中，具有___________保护、___________保护和欠电压保护等三种保护功能5.测量电流时，电流表应与被测电流___________联实际运用中，除了注意电流表的正确接线外，还应合理选择电流表的___________，以适应被测电流大小6.电压并联负反馈使放大电路的输入电阻___________，输出电阻___________7.二极管具有单向导电特性，其正向电阻远远___________反向电阻当二极管加上正向电压且正向电压大于___________电压时，正向电流随正向电压的增加很快上升8.两个电阻负载并联接于电源上，电阻较小的负载消耗的功率较___________；两个电阻负载串联接于电源上，电阻较小的负载消耗的功率较___________。
9.电路如下图所示，A点的电位等于___________V，B点的电位等于___________V10.一个“与非”门电路，当其输入全为“1”时，输出为___________，当输入中有一个为“0”时，输出为___________三、简答题(每小题4分，共8分)1.逻辑门电路如图所示，试写出F的逻辑式2.写出主从型J-K触发器的逻辑状态表四、计算题(共42分)1.(本题6分)已知一台三相异步电动机，额定转速为nN=950r/min,电源频率f1=50Hz，求：(1)同步转速；(2)额定转差率；(3)额定转速时的转子电流频率2.(本题9分)有一个有源二端线性网络N，测得A，B间的开路电压UAB=18V当A，B两端间接一个9Ω电阻时，流过该电阻的电流为1.8A；现将这个有源二端网络N连接成图示电路，求它的输出电流I是多少?3.(本题9分)在图示电路中，R=30Ω，L=127mH,C=40μF,u=220sin(314t+30°)V求：(1)i(2)有功功率P及功率因数(3)画出相量图(含U(·)，I(·))4.(本题9分)电路如下图1所示，晶体管T的输出特性如下图2所示，已知UCC=20V，RC=0.5KΩ，晶体管工作在Q点时的IB=200μA，要求：(1)计算偏置电阻RB，此时的电流放大系数β，晶体管的集射极电压降UCE，(设UBE=0.6V)；(2)若电路中其他参数不变，仅仅改变偏置电阻RB，将集电极电流IC和集射极电压降UCE的关系曲线画在输出特性上。
5.(本题9分)电路如图所示R1=R2=10kΩ，RF=100kΩ，输入电压uI1=uI2=0.5V，求：输出电压u0为多少?地址：北京市海淀区知春路1号 学院国际大厦18层 :(010)82335555 -第 6 页 共 6 页 -。
