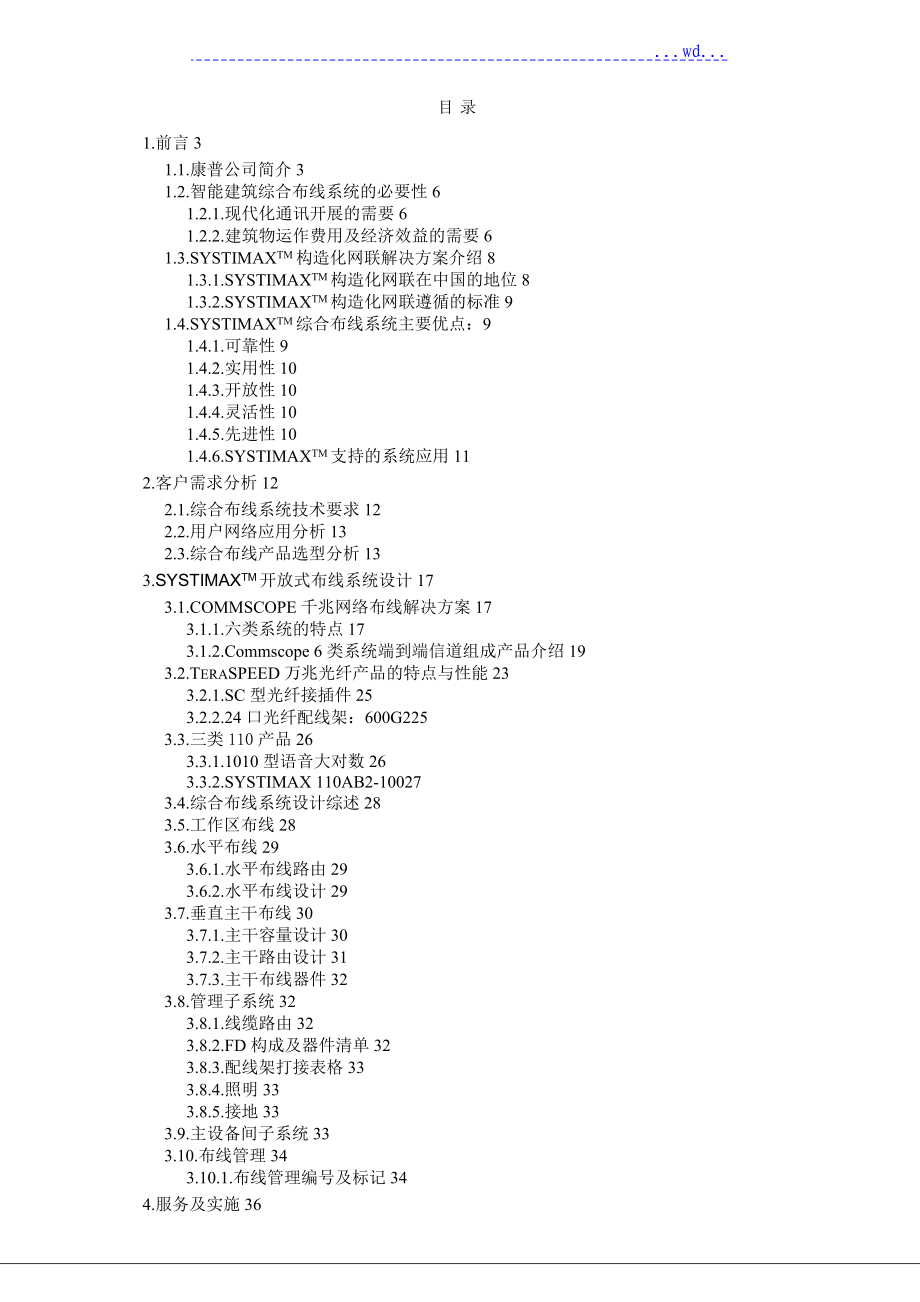

...wd...目录1.前言31.1.康普公司简介31.2.智能建筑综合布线系统的必要性61.2.1.现代化通讯开展的需要61.2.2.建筑物运作费用及经济效益的需要61.3.SYSTIMAXTM构造化网联解决方案介绍81.3.1.SYSTIMAXTM构造化网联在中国的地位81.3.2.SYSTIMAXTM构造化网联遵循的标准91.4.SYSTIMAXTM综合布线系统主要优点：91.4.1.可靠性91.4.2.实用性101.4.3.开放性101.4.4.灵活性101.4.5.先进性101.4.6.SYSTIMAXTM支持的系统应用112.客户需求分析122.1.综合布线系统技术要求122.2.用户网络应用分析132.3.综合布线产品选型分析133.SYSTIMAXTM开放式布线系统设计173.1.COMMSCOPE千兆网络布线解决方案173.1.1.六类系统的特点173.1.2.Commscope 6类系统端到端信道组成产品介绍193.2.TeraSPEED万兆光纤产品的特点与性能233.2.1.SC型光纤接插件253.2.2.24口光纤配线架：600G2253.3.三类110产品263.3.1.1010型语音大对数263.3.2.SYSTIMAX 110AB2-100273.4.综合布线系统设计综述283.5.工作区布线283.6.水平布线293.6.1.水平布线路由293.6.2.水平布线设计293.7.垂直主干布线303.7.1.主干容量设计303.7.2.主干路由设计313.7.3.主干布线器件323.8.管理子系统323.8.1.线缆路由323.8.2.FD构成及器件清单323.8.3.配线架打接表格333.8.4.照明333.8.5.接地333.9.主设备间子系统333.10.布线管理343.10.1.布线管理编号及标记344.服务及实施364.1.厂商提供的质保364.2.厂商提供的用户培训364.3.综合布线环境实施建议371. 前言根据甲方下发的招标文件具体要求以及建筑图纸对综合布线的规划，我公司为成都环球贸易广场工程综合布线系统提供如下设计方案。
成都环球贸易广场工程综合布线系统方案设计遵循的原则：1. 完全满足甲方招标文件要求；2. 充分考虑甲方实际功能上的需求；3. 遵循SYSTIMAX先进布线理念，超过业界标准；4. 性能、构造在满足要求的根基上充分考虑系统冗余和升级空间；5. 以构造合理，高效低本钱的最优性能价格比为原则；6. 充分保证用户使用和管理的灵活性本投标书包括综合布线系统客户需求分析、开放式布线系统方案设计、服务三局部方案设计第一章中详细描述了该综合布线系统的总体构造和各子系统的设计细节，包括布线系统的需求分析、布线路由、器件选型等局部服务中论述了工程的品质保证和为甲方提供的培训等服务设备间位置、各楼层配线间和竖井的位置、PDS线路的管槽铺设方法目前以招标文件所提供的综合布线系统设计图纸为依据与建筑承包方〔或装修方〕的配合协议等问题也将做进一步深化设计布线系统建议采用美国康普CommScope 〔原AVAYA〕的SYSTIMAXTM 综合布线产品，全部满足招标文件对布线系统的需求，完全遵从国际标准TIA/EIA568B、ISO11801(2nd)，并符合国标：GB/T 50311的设计要求选用美国康普GigaSPEED XL六类端到端布线解决方案，其通道性能是相关国际标准要求的六类通道性能的400％，光纤系统建议采用SYSTIMAX 50/125微米LazrSPEED光纤解决方案，具有950MHZ/KM的激光模式带宽，并且比普通62.5/125微米光缆的满溢带宽提高150％，可以在300米范围内支持10GBps应用，并同时建议采用CommScope TeraSPEED ZWP SM零水峰单模光纤进展建筑群之间的交换设备连接，其符合标准： ITU-T652.C标准，并支持传统传输设备和应用，能运行于1280nm到1625nm的整个区域，与常规单模光纤相比，可用波长范围增加了50％以上，假设采用DWDM〔密波分复用〕则可传400个通道。
这种全波长光纤可满足用户未来的高带宽需求1.1. 康普公司简介美国康普公司CommScope是从事于设计与制造通信网络电缆及网联解决方案的世界领袖，提供客户端的最终链接与网络接入，是用于商业企业的构造化布线，以及世界上最大的用于混淆光纤同轴(HFC)的同轴电缆制造商，在2004年2月，美国康普公司CommScope完成了Avaya公司网联解决方案(ACS) 业务的并购行动目前，美国康普国际控股旗下所拥有的SYSTIMAX布线品牌，是综合布线的创造者、创造者和推广者，其二十多年来在布线领域的数百项创新创造，带动了世界布线技术前进的脚步，不断攀登网络带宽极限的顶峰从铜缆的超五类到支持10G铜缆的CAT6E，从OM1多模到如今的超OM3万兆多模光缆，从普通的单模到如今的支持100G零水峰单模，无不表达了SYSTIMAX的丰功伟绩和对布线领域的奉献美国康普国际控股 Commscope目前在中国的北京，上海，广州，成都，西安及香港设有办事机构² Avaya公司简介Avaya公司是2000年10月完成从朗讯科技(Lucent Technologies)企业网络集团拆分，而成立的公司美国朗讯科技(Lucent Technologies)公司的前身为AT&T通信系统与科技业务部，是1995年9月AT&T宣布的战略性改组方案中别离出的全球性独立上市公司，由原AT&T的网络系统部，商业通信系统部，微电子部，用户产品部，多媒体信息部及贝尔实验室(Bell Labs)组成〕拆分出来，专注于企业网络通信及Internet全面解决方案且独立上市的高科技公司，其产品现正服务于超过90％的财富500强企业的网络系统。
其旗舰产品线中的综合布线系统SYSTIMAXTM，其中多数产品线全球技术领先及市场占有率第一² 贝尔实验室(Bell Labs)简介贝尔实验室(Bell Labs)以其被喻为世界科技的摇篮而闻名于世，其突出的业绩包括创造了 、晶体管、激光、太阳能电池、通信卫星、移动 、数字程控交换机、立体声录音及构造化布线系统……贝尔实验室至今已获26，000项专利，自1925年至今平均每个工作日有一项专利创造，至今获已9项诺贝尔奖，5人获美国国家科学奖朗讯科技辖下的贝尔实验室(Bell Labs)，在通信领域里更占有领导性的地位，是世界最大的R&D(科学研究及开发)基地，有超百年历史，堪称为通信科技的摇篮，其每年研究费超过20亿美元，占朗讯科技年总收入近11％，实验室的R&D研究与开发人员超过24，000人，共同努力，使其在通信领域的科研与开发一直处于世界领先的地位贝尔实验室并在世界14个国家设有分部在1997年，朗讯科技和贝尔实验室(Bell Labs)分别在北京和上海设立了分支机构此外，贝尔实验室与上海交通大学的通信与网络联合实验室亦刚刚成立，是贝尔实验室在中国的第一所联合实验室，而在新加坡亦于97年成立了智能大厦综合布线系统与自控系统测试研究中心。
贝尔实验室(Bell Labs)局部创新创造：1920 高保真度和立体声 1970 包括C语言的计算机语言1926 有声电影 1970 微处理器1927 实况电视播送 1972 分组交换技术1938 存储转发交换系统 1977 随机存取存储(RAM)器件1947 晶体管 1985 综合布线系统1954 太阳能电池 1986 综合数字业务网络(ISDN)试用1956 跨太平洋 电缆 1988 第一根跨大西洋光导纤维电缆1958 激光器 1990 数字高清晰度电视1960 数字交换系统 1992 IC智能卡1960 光波通信系统 1992 容错软件1962 “Telstar 1〞通信卫星 1993 光放大器1962 第一个数字传输和交换系统 1995 兆兆赫图像系统1970 UNIXTM软件 1996 兆兆位光波传输Commscope公司构造化网联系统部SYSTIMAXTM是92年最早进入中国智能大厦构造化综合布线系统工程的布线品牌，并不断带着世界综合布线技术前进的脚步，同时其产品也占据着全球及全国50%的中大型综合布线工程及70％高端六类布线工程，中国近期成功的六类高端工程样本工程包括：中国银行总行35000点山西国贸17000点香港渣打银行总部25000点香港高盛证券投资23000点广东电信实业集团总部11000点广东省农业银行9000点中国移动总部9000点国家商检局9000点国家审计暑金审工程8000点中纪委监察部大楼7000点广州电力集团总部6500点深圳美国Fibx光器件工厂5600点(1081)；其最新LazrSPEED万兆光纤系统做为ISO最新国际标准OM3的代表，已经首先在大型工程中获得用户的认可和使用，在中国地区的主要客户有：广州新机场20000点广州会展中心20000点中纪委监察部大楼7000点深圳盐田区政府10000点湖南中银7000点 〔以上信息点数为光纤信息点数量〕最新LazrSPEED万兆光纤系统配合COMMSCOPE公司的GigaSPEED六类铜缆，成为高端综合布线系统的最正确主干；除此之外，COMMSCOPE还为特殊用户提供了大量具有特别安全防火性能的电缆如CMP级阻燃电缆和光缆，LSZH级低烟无卤电缆和光缆，其安全防火性能得到用户的一致认可。
代表工程有：广州新机场〔CMP阻燃六类/万兆光缆〕中国信息产业部〔5000点，CMP阻燃〕北京远洋大厦〔10000点，LSZH低烟无卤〕宁波机场〔4000点，LSZH低烟无卤〕乌鲁木齐机场〔4000点，LSZH低烟无卤〕同时还为现广州白云机场，广东邮政及广州九运会主会场，深圳IBM工厂等提供了Commscope的CajunWave无线网联解决方案，为机场的信息化建设提供了灵活的，快捷的及可靠的组网方式1.2. 智能建筑综合布线系统的必要性1.2.1. 现代化通讯开展的需要传统的建筑技术已经不能满足各行各业的要求，特别是国际化产业中的用户对系统性的信息服务的需求.通信技术是现代经济开展的媒介，而智能大厦技术的核心正是通讯技术A·计算机和通信工业朝着世界性的标准化和通信设施的网络化方向开展出现了大范围的网络互联和世界性的信息网络系统，如WAN，LAN，Internet等兴起B·计算机和通信工业朝 着系统集成的方向开展.人们对通信的要求不再是单一的话音或数据的传递，而综合信息，多媒体的传输对网络系统的带宽提出更高的要求，综合业务数字网和宽带综合业务数字网的开展说明，要把尽可能多的通信，计算机功能集成到一个单一的系统，要把所有的业务，包括话音，数据和图像都转换成数字的形式进展统一处理。
C·高速非屏蔽双绞线及光纤技术引入广域和局部通讯网，包括局部用户回路和办公室大厦等，使个人通信及办公通信实现高速化大容量化通讯技术的开展是非常迅速，要以强而有力的通讯系统作为大厦信息化和智能化的核心可行的方法是既满足目前的需求又要考虑到将来的需求，考虑到不同的社会文化背境，提出适度的目标，并利用智能布线提高系统的灵活性，综合性，开放性来满足新时代的每一种变化1.2.2. 建筑物运作费用及经济效益的需要A．大厦初期安装费用的降低在大厦设计的早期阶段就应该有建设单位、用户和通信设计人员共同参加，并要提前一段时间去设计方案、去选择设备供给商，还要给设备供给商一段时间才能完成设备的选购智能大厦的构造化布线系统是一个性能优良的系统平台，利用这个平台可以提供任何类型的大厦信息处理业务使整个建筑工程具有很大的灵活性和通用性，并且使初始安装费用大体可减少15-30%B．大厦的投资保护〔保值〕建造一个大厦，特别是现代化的大厦，往往要花费大量的资金，包括建筑构造和内部所有设施的费用因此大厦内的任何投资都值得花最大的努力去保护它智能大厦构造化布线系统和所有其它类型的“建筑系统〞结合在一起，可以最大限度的提供对大厦投资的保护。
智能大厦构造化布线系统在其二十年生命周期内，所有的大厦业务都可以用同一布线网络连接起来，即使是生命周期较短的业务，由于用开放式系统构造，当新的技术和设备变得实用时，可以给相对“老〞的设备和系统提供必要的升级途径，而且不必更新布线系统总之，装有智能大厦构造化布线系统的大厦比使用传统建筑概念的对手有更好的便利，使该大楼的整个生命周期内一直保持这种竞争优势C．大厦管理及运行费用的降低智能大厦构造化布线系统可以为建筑者和大厦管理人员提供一套工具，使工作人员因位置变动、业务变更〔增加、移动或改变〕而带来的大规模修建费用保持在最低，末端用户的业务请求，如温度监控和调整、 机、微机等设备的重新布局，或要增加额外的办公室功能等，都易于在建筑期间和大楼的生命周期完成，不必重新设计网络或使用附加配线，并保证以最低的本钱对用户的需求做出最快的反响同时还可以从对用户请求能做出几乎立即的反响中取得好处而在传统的大厦里，这种类型的变化通常需要几个星期l 管理人员的减少根据设计经历，把各种不同的楼内设备和应用系统集中在一套智能大厦系统的全智能计算机控制平台上，作自动的控制和管理，可以使大厦的管理人员数量降低到原来的50%左右。
l 能源损耗的降低智能大厦系统可使所有不断增长的运行费用〔电力、空调、照明及技术本钱等〕保持在最低值，据现有经历，用智能大厦系统后可使能源损耗降低30%l 系统变更费用的降低传统上布线系统的每个信息口只能满足一种功能，而综合布线系统的每个信息口可同时具有话音、数据及楼宇自控等多个功能当系统发生变更时，用综合布线系统比传统布线系统节省大量的资金以以下出几种系统变更时，SCS布线系统与传统布线系统所花费用的比拟:大厦四十年投资费用比率分配图D．随技术开展所需的集成费用的降低智能大厦系统可以使不同类型的语音〔包括综合业务数字网〕业务、数据网络业务和楼宇自控业务有机地集成起来，因此随技术开展所引起的集成问题以及相关的安装费用都可以保持在尽可能低的水平1.3. SYSTIMAXTM 构造化网联解决方案介绍1.3.1. SYSTIMAXTM构造化网联在中国的地位SYSTIMAX〔原朗讯科技企业网络集团〕是综合布线系统的创造者和倡导者，1983由贝尔实验室第一个推出综合布线系统概念；并于1985首先推出SYSTIMAX SCS端对端构造化布线系统；1988年由Lucent 首先推介110型连接收理系统，后成为工业标准的蓝本；1990年首创享有专利的1061\2061高性能UTP双绞线线缆，并成为五类线缆的标准；1992年底首先推出智能大厦综合布线系统(IBS)及开放办公环境布线解决方案(Open-Office Solutions)；1993年首次推出High-5系列支持100Mb/s的TP-PMD应用的布线系统；1994年5月首先实现超五类线缆传输622Mb/s ATM应用；1996年初首先推出支持622Mb/s ATM应用的PowerSUM端对端产品系列；1997年首家推出传统圆形六类布线系统支持千兆比以太网和1.2Gb/s ATM应用端对端的GigaSPEEDTM产品系列，1998年首家推出SC小型光纤连接器接头，其接入衰耗小于0.1dB，目前是世界性能最正确且发货量最大的光纤连接接头器件，2000年世界第一家推出新型增强型50μm多模光纤系统，是全球首先的可支持10G〔万兆〕网络的多模光纤系统LazrSPEED，该产品成为ISO 新标准中OM3光缆的蓝本；2001年又全球首推性能最正确的电子自动配线管理系统iPatch及其网络管理系统，又一次带动世界布线的脚步向前开展；随着2002年TIA和ISO正式公布六类标准，COMMSCOPE公司推出了第三代GigaSPEED系统—XL系列，2004年正式推出GigaSPEED X10D Solution，是全球第一个完全符合针对10GBAST-T的最新IEEE802.3 Task Force准则的万兆以太网铜缆解决方案。
再加上其无线网络连接系统AirSPEED，成为当今世界唯一一家提供“构造化网联解决方案〞的布线厂家SYSTIMAX领导布线市场开展趋势！时间 首先 SYSTIMAX推出 然后 国际标准形成1985年 SYSTIMAX PDS 3类标准1991年 High-5 5类标准1995年 PowerSUM 5E标准1997年 GigaSPEED 6类标准SYSTIMAX第一个于1992年将综合布线系统引入中国，同年在北京办事处设立环球专用系统部并开场朗讯科技综合布线系统的推广工作，在市场推广过程中朗讯科技始终中国的邮电部，建设部，电子部及各大设计院保持着密切的往来与合作，协助各大部委先后制定出《民用建筑电气设计标准详解手册》，《北京市建筑综合布线系统设计标准》及《中华人民共和国通信行业标准》等，为中国的智能楼宇的标准化，信息化，宽带化，数字化作出了自己不懈的努力！SYSTIMAX综合布线系统由于技术领先，质量可靠及服务周到，因此深受广阔客户爱戴和拥护SYSTIMAX布线系统在全球拥有超过50％的市场占有率，其不但拥有如杜邦(Dupont)，惠普(Hewlett-Packard)，福特(Ford)，英国航空(British Airways)，英特尔(Intel)，BP石油，纽约证券交易所(NY Stock-Exchange)，BBC电台，P&G宝洁，安利(Amway)，摩托罗拉(Motorola)，喜来登酒店(Sheraton-Hotel)，飞利浦(Philips)，康柏(Compaq)及费城国际机场(Philadelphia Airport)等一系列国际客户。
而且还拥有如中华人民共和国外交部，邮电部，民政部，铁道部，交通部，中央电视台，北京电信局，上海证券大厦，深圳证券交易所，深圳电力局，厦门机场，福州机场，上海东方明珠电视塔等国内一系列重点用户1.3.2. SYSTIMAXTM构造化网联遵循的标准 TIA / EIA 568-B 北美综合布线标准 TIA / EIA 569 北美建筑通讯线路间距标准 TIA / EIA 570 北美住宅和小型商用通讯布线标准 TIA / EIA 606 北美商用建筑通讯根基构造管理标准 TIA / EIA 607 北美商用建筑通讯接地要求 ANSI FDDI 美国国家标准：分布式光纤数据接口 IEEE 802.3 国际电子电气工程师协会：CSMA/CD接口方法 IEEE 802.5 国际电子电气工程师协会：令牌环接口方法 NFPA 70 美国国家电力章程 ISO\IEC 11801 国际综合布线标准 EN 50173 欧洲大楼综合布线系统标准 EMC 欧洲电磁兼容性标准1.4. SYSTIMAXTM综合布线系统主要优点：1.4.1. 可靠性SYSTIMAX系统采用高品质的标准材料，并采用组合压接方式构成一套高标准信息通道，所有器件均通过UL、CSR及ATM标准组织认证，信息通道都要采用专用测试仪器校核线路阻抗及衰减率以保证其电气性能，布线系统全部采用物理星形拓扑构造，点到点端接，任何一条线路故障均不影响其它线路的运行；同时为线路的运行维护及故障检修提供了极大的方便，从而保障了网络系统可靠运行。
各系统采用一样传输介质，因而可互为备用，提高了备用冗余1.4.2. 实用性SYSTIMAX是一套全开放式的布线系统，它具有全系列的适配器，可以将不同厂商网络设备及不同传输介质的主机系统全部转换成同一非屏蔽双绞线(UTP)，特殊用户需求时，SYSTIMAX可提供屏蔽双绞线〔FTP〕，通过双绞线可传输话音、数据、图像、视频信号、楼宇自控及门禁系统信号等等；采用多模光纤可远程高速传输数据及高清晰度图像信号，可支持目前所有数据及话音设备厂商的网络系统1.4.3. 开放性开放式的综合布线系统构造能够支持任何厂家的任意网络产品，是支持任意网络构造(总线型，星型，树型，环型或其组合等)的根基树状星型布线构造是本布线系统支持的最 根本的网络拓扑构造之一，通过跳线可以构成不同的应用网络1.4.4. 灵活性由于所有信息系统建议采用一样的传输介质、物理构造采用星形布线方式，因此所有信息通道是通用的，每条信息通道可支持 、 、多用户终端、10Base-T工作站、令牌环站及HP9000系列，SUN sparc及enterprise系列，DEC\Alpha，IBM AS\400e，RS6000，ES9000主机及100Base-T，155Mb\s及622Mb\s ATM甚至1000Base-T、1000Base-TX及10G应用。
所有设备的开通及更改不需改变布线系统，只需增减相应的网络设备及做必要的跳线管理即可；系统组网也可灵活多样，甚至在同一房间内可以多用户终端、100Base-T工作站、令牌环并存，各部门即可独立组网又可方便地互连，为合理组织信息流提供了必要的条件1.4.5. 先进性SYSTIMAX采用极富弹性的布线概念，采用光纤与双绞线(UTP)混合方式，极为合理地构成一套完整的布线系统所有布线设计均采用世界最新通讯标准，所有信息通道均按国际布线标准采用八芯配置，65N4ZH-i六类双绞线缆最大速率可到达622Mbps及1.2Gbps应用，干线TeraSPEED系列新型零水峰单模8.3\125um光缆，配合标准的SC型光连接器件，可提供10G万兆以太网的传输速度，为将来的开展提供了足够的容量通过主干通道可同时传输多路实时多媒体信息，同时物理星形方式为将来开展交换式网络奠定了坚实根基Commscope的承诺是一次布线，二十年的不落后1.4.6. SYSTIMAXTM支持的系统应用 (1) 用户的数据处理设备： IBM System 36/38， AS/400 NCR Hewlett Packard(HP) Honeywell Siemons Control Compaq Alpha CDC Johnson-Control Andover NEC Fujitsu SUN Microsystem (2) 用户数据通信网络方式： EIA-232-D，RE-422，RS-423 Ethernet，10-Base T StayLan(1Mbps-10Mbps) Token Ring(16Mbps) FDDI(100Mbps) TP-PMD(100Mbps) ATM(155Mbps\622Mb\s) 100Base-T，1000Base-T 10G万兆以太网 (3) 用户的话音交换系统：AvayaMatra Communications Ericsson Nortel Network Mitel NEC ICL ISDN Harris Huawei (4) 用户的图像传输要求： Analog Video(CCTV\CATV) Digital Video数字图像 Video Conference 会议电视2. 客户需求分析2.1. 综合布线系统技术要求本布线系统满足如下的技术要求：1. 符合最新，最成熟的国际标准〔如TIA/EIA 568B，ISO/IEC11801〕2002年正式公布的六类布线标准，及新型万兆光缆标准，保证计算机网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
2. 由于综合布线系统的长期使用与网络技术的不断开展的矛盾，在本次综合布线设计上，充分考虑了用户现在及未来的应用前景采用模块化系统，立足支持千兆速率的数据传输，面向未来可能的万兆以太网同时保证向下兼容，支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用本设计方案顺序遵循如下相关标准：A、国家、行业及地方标准和标准1. CECS 92:97 建筑与建筑群综合布线工程设计标准2. CECS 89:97 建筑与建筑群综合布线工程施工及验收标准3. YD/T926 1997 大楼通信综合布线系统行业标准4. GBJ42-81 工业企业通信设计标准5. GBJ79-85 工业企业通讯接地设计标准6. GB/T50314-2000 智能建筑设计标准7. GB/T50311-2000 建筑与建筑群综合布线系统设计标准8. GB/T50312-2000 建筑与建筑群综合布线系统验收标准9. JGJ/T16-92 民用建筑电气设计标准10. (GBJ16-87)95修订 建筑设计防火标准11. GB50045-95 高层民用建筑设计防火标准B、国际技术标准、标准：1. ISO/IEC 11801:2002 建筑物综合布线标准2. EIA/TIA-568B 商务建筑物电信布线标准3. EIA/TIA-569 商务建筑物电信布线路由标准4. EIA/TIA-606 商务建筑物电信根基设施管理标准5. EIA/TIA TSB95 商务建筑物电信布线测试标准6. EIA/TIA TSB72 集中光纤布线指导原则7. EIA/TIA TSB368. EIA/TIA TSB409. 《 SYSTIMAX SCS 构造化布线系统设计与工程》2.2. 用户网络应用分析由于计算机网络技术和应用的飞速开展，我们可以清楚地看到“网络摩尔定律〞的开展规律，从10Mbps，100Mbps，1Gbps，到10Gbps，平均每五年网络的运行速度会提升10倍。
面对这种变化，每个用户都需要考虑其网络系统的稳定运行和平滑升级目前，虽然千兆以太网标准刚刚出台，但有远见的行内人士和高端用户在构架现时的网络，已经开场考虑在两三年之后的升级问题其实早在1999年，当绝大多数人正在热衷于讨论1Gbps以太网的时候，考虑到未来不断增长的网络应用对带宽的渴求，IEEE已经开场着手制定10Gbps以太网的标准〔IEEE802.3ae〕随着千兆以太网标准〔IEEE802.3ab和IEEE802.3z〕正式公布，万兆以太网标准正式浮出水面，目前，一些主要网络设备厂商，如Cisco等已经开场提供基于广域单模系统的设备接口，2002年万兆以太网已经公布了接口层标准；预计在2005年以前，万兆以太网〔10Gbps Ethernet〕的正式标准将全部公布根据用户的现状，我们设计的主要对象是针对计算机网络应用，目前考虑用户的实际应用方式是千兆以太网主干+10/100兆以太网到桌面；未来几年之内的升级方式将是万兆以太网主干+10/100/1000兆以太网到桌面，并且，局部关键用户需要光纤10G到桌面而本设计建议采用的综合布线系统将同时支持用户目前及未来的网络双重应用，不会增加用户在升级过程中的任何费用，真正实现平滑的过度方式。
2.3. 综合布线产品选型分析综合布线系统一般由六个独立的子系统组成，建议采用星型构造布放线缆，可使任何一个子系统独立的进入综合布线系统中，其六个子系统分别为：工作区子系统(Work Location)，水平子系统(Horizontal)，管理区子系统(Administration)，干线子系统(Backbone)，设备间子系统(Eqiupment)，建筑群子系统(Campus)等具体传输技术由双绞线传输技术和光纤传输技术组成不管用户选择什么样的网络形式，都会面临这样的局面：经过反复论证和选择的网络系统，仅仅几年之后就面临落后，需要升级的问题确实，随着现代IT技术的开展，我们可以发现，平均每五年，网络传输速度就会提升10倍因此，良好的网络系统必须考虑未来的升级方式一般来讲，整个IT系统的投资和寿命分布是不均匀的如以以下图所示，为最大限度地保证用户的投资，必须充分发挥每一个系统的特点作为最低层物理传输平台的综合布线系统，在其完整的寿命期间〔平均5-10年〕，必须经历用户高层网络系统的升级考验同时由于布线系统自身改变的困难程度因此，今天的布线系统，应该要求满足目前的网络系统，同时应该满足未来即将可能采用的更高速下一代网络系统。
SoftwarePCLANCablingCostLife1.1.1.1.1. Life高长目前，用户在实际选择布线产品类型的时候，主要面临以下几个选择问题：· 铜缆性能选择：Cat5e/Cat6· 铜缆类型选择：UTP/FTP/STP· 光缆类型：多模/单模· 缆线外皮防火性能：CMR级阻燃/CMP级阻燃/LSZH低烟无卤上述问题，归根到底，可分为三个主要考虑因素：传输性能/信息安全可靠/环境安全根据成都环球贸易广场工程招标书的要求，“六类铜缆+单模光纤〞完全可以满足其信息安全可靠的需要，另外，所有电缆的选择为LSZH级阻燃外皮，这样即满足环境安全的需要，又具有最高的性能价格比所以，在产品选型时，需特别考虑的问题是传输性能对于综合布线性能规划问题，则并无严格的标准，根据用户的使用和背景而有不同的理解对一些商业开发工程来讲，超五类系统已经是高性能的代表了，而绝大多数政府、企业、电信、银行等网络密集用户，则有更高的要求成都环球贸易广场工程根据自身开展的需要，建议采用六类系统，这样可以保障成都环球贸易广场工程网络系统的高效、可靠运行展望未来，像视频会议，多媒体数据库业务等大容量，高带宽的需求都会逐渐应用。
因此，采用高性能的综合布线系统能够保持网络安全通畅是十分关键的这包括两个层面，其一符合最新的标准要求，其二更应具有远高于标准的性能我们认为，象成都环球贸易广场工程这样的用户，不一定会马上采用最先进的技术，但是，会采用最成熟可靠的技术，同时，要考虑保存在未来适当的时间升级建议采用更高技术的手段在目前阶段，中大型网络系统的新建，必须考虑到系统的现时性能和升级手段，否则在两三年之内，用户就会面临系统淘汰问题最直接的，就是目前用户最常用的以太网升级问题，从过去的10/100Mbps以太网到现在的1Gbps以太网，导致了六类铜缆技术的广泛采用，同时发现普通多模光纤的性能瓶颈；而未来的10Gbps以太网，更是会对传输介质，产生重大影响由于千兆之后的任何网络系统，几乎都将以光纤为传输介质，因此，用户对光纤的关注会越来越高用户的一般选择步骤是首先多模光缆还是单模光缆首先，由于多模光纤系统必须与采用LED光源的设备相连，而单模光纤系统必须与采用Laser光源的设备相连两者的性能差异主要由光源决定单纯从性能上看，单模系统配合Laser光源可提供目前最正确的传输性能但是其价格，尤其是配有Laser光源的网络交换设备造价，是同类LED光源设备价格的一倍以上。
所以单模系统与多模系统的造价，意味着光缆加设备的综合本钱以以下图是以千兆以太网为例所做的多模系统与单模系统的本钱构成和比拟由此可见，为什么多模系统在现在的局域网行业中，处于绝对的市场领先地位千兆以太网系统中多模与单模系统本钱比拟但是，尽管多模光缆具有明显的本钱优势，但是在未来的万兆级应用领域，普通多模光缆是否还能存在呢1000Base-SX1000Base-LX10G Base-SX普通62.5um275米550米35米普通50um550米550米65米新型万兆50um1000米550米300米注意在1000Base-LX标准中，各级别光缆的一致性，这主要是由于在该波长条件下，设备接口已经换成高本钱激光系统，多模光缆已经不具备本钱优势因此，我们可以说，关注多模光缆的优势，看短波长〔850nm〕环境下的工作距离我们可以看出另一个信号，在万兆以太网时代，普通多模光缆的支持距离已经缩短到百米之内，而标准建筑平均主干长度可达300米因此，这意味着普通多模光缆会在几年内被淘汰，所以本工程我们建议采用零水峰万兆单模光纤3. SYSTIMAXTM开放式布线系统设计3.1. COMMSCOPE千兆网络布线解决方案² 为何要用六类布线系统随着信息社会日新月异的迅猛开展，计算机处理能力越来越强，互联网用户数量迅速膨胀，用户的需求也不断增加，对局域网设备的要求以及应用的要求越来越高。
对用户来说，不管采用何种技术，需要什么应用，都需要更宽的传输带宽和更快的传输速率举一个现实的例子，一幅CT扫描的信息量达86亿比特，用10Mbps 系统传输需14分钟，但用1.2Gbps系统传输仅需7秒钟综合布线系统作为智能楼宇的最根基也是最重要的信息高速公路，其使用寿命通常有二十年，所以要充分考虑二十年之内能支持各种新出现的高速应用目前，1000BASE-T(4)已于99年正式公布，该标准利用Cat-5e布线，采用4对线全双工并行传输，采用复杂的多电平编码(PAM-5采用5中不同电平进展编码)及在每个接口要求大量的DSP，包括4个回波损耗消除器，12个NEXT消除器，4个均衡器及其它设备，使得能在超五类线上支持千兆传输的网络设备变得非昂贵并耗电，如HP的标准报价为US$700/端口〔9/99〕而如果用COMMSCOPE六类布线系统，由于250MHz的物理带宽及卓越的性能指标，只要求简单廉价的电子设备即可支持千兆传输其每端口的造价比用超五类线传输千兆的造价廉价380美金所以，从长远看，六类线的投资回报是很高的另外，利用4对Cat-6 UTP(网络设备较节省)的1.244 Gbps ATM方案于99年 5月被批准；利用4对Cat-6 UTP(廉价网络方案)的1000BASE-TX方案也得到了TIA TR 41组织的批准.相信不久的将来会发布正式的标准。
所以，在综合布线领域，超五类线正在慢慢地减少，而六类线正在迅速增加本综合布线系统工程设计选用了Commscope公司推出的端对端千兆网络布线解决方案3.1.1. 六类系统的特点Commscope 公司于2002年4月正式推出的端对端千兆铜缆产品系列，它以更科学，更优越，更精细的线对平行传输和阻抗更匹配技术，使其UTP布线系统端对端(Point-to-Point)信道的全程衰减值，近端串音衰耗，衰减串音(ACR)，抗电磁干扰EMI等指标，都大大超过TIA/EIA 568-B，ISO/IEC 11801国际六类标准千兆铜缆系统应用SYSTIMAX实验室MDM〔模态分割建模技术〕，CTAT〔线缆绞绕技术〕，CFPM〔连接器场图建模技术〕等专利设计方法而成这些优势的取得，来自65N4ZH-i系列UTP电缆，UNJ600系列信息模块，UNP-U-610-1U-24系列配线架，UNC6数据跳线等端对端 Commscope 6类系统具有如下特点：超越标准的非凡性能当我们谈论Commscope 6类系统性能和六类标准关系的时候，我们并不以满足标准作为努力的终极目标，只有不断超越，才是Commscope 6类系统成功的关键。
Commscope 6类系统给出的是保证值，保证值是一种承诺，包含在20年质保中，保证工程完工后测试到达的指标比六类的标准具有很大的性能余量，同时也符合目前最新测试标准对于回波损耗的3dB性能余量的原则Commscope通道指标保证值 (在100米信道长度四个连接的情况下的最差值)Commscope给出的产品性能参数比〔100米的情况下〕比六类标准的性能余量：(给出的保证值比标准具有很大的性能余量)最广泛和最大量的实际应用六类系统做为全球最大和最早的六类系统供给商，Commscope 6类系统已经在全球拥有了超过千万的最终用户而这些用户的实际应用和反响，使人们不断增强对Commscope 6类系统性能的了解，从而不断改良我们的产品因此，无数用户的使用，证明了Commscope 6类系统良好的性能和可靠性端对端Commscope 6类系统产品系列，以更科学，更优越，更精细的线对平行传输和阻抗更匹配技术，使其UTP布线系统端对端(Point-to-Point)信道的全程衰减值，近端串音衰耗，衰减串音比(ACR)，抗电磁干扰EMI等指标，都大大超过TIA/EIA 568-B，ISO/IEC 11801国际标准及PowerSum系统。
其独有的接插头“四角〞端接匹配设计及其14项专利创造，使其能在更恶劣的安装环境下依然保持1.2Gbps信道传输性能，多项的性能测试说明GigaSPEEDTM系统不仅在全程衰减值，NEXT等性能指标上远远超离其他布线系统，而且在实际应用中EMC等各项指标亦超越FTP等电缆系统灵活的设计思路和多种产品组合· 可实现最新的区域布线模式(Zone -Wiring)，并且在100米范围内无跳线长度限制· 由于Commscope 6类系统的高性能指标，其允许在单根8芯线缆内同时共享二个高速数据传输，使系统实现真正高性能的灵活性及可扩展性· Commscope 6类系统同时还提供多种颜色信息模块可以很方便地标识出用户不同应用，使其产品系列更齐全且所有的产品与PowerSum系统组件完全兼容，用户投资保护更完善· 其UNJ600高性能信息模块系列采用背后分隔进线端接方式，以降低NEXT的影响；前部斜角设计，实现90度和45度安装方式的自由转换1 2 45 41 2 45 41 2 45 41 2 45 43.1.2. Commscope 6类系统端到端信道组成产品介绍3.1.2.1. 多媒体信息面板· UL V94-0阻燃型ABS认证· 更美观，更稳固，更耐用· 面板型号：M12CF/ M10CF· 20年系统及产品保证3.1.2.2. UNJ600信息模块系列模块化的设计的Commscope 6类信息模块令其特别适合安装在通信标准机柜或信息插座接线盒内，设计特点包括:主要特点: 系统性能的保证值超越了TIA/EIA 568C.2 和ISO/IEC 11801 对Cat6/ClassE 标准的规定，带宽超过250MHz与SYSTIMAX® M 系列面板, 外表安装盒,UMP 通用配线架面板或FlexiMAX 配线架面板兼容在任何SYSTIMAX®面板上可以实现90 度或45 度两种安装方式通用型设计和标识支持T568A 和T568B 两种端接方式主要物理参数:l 尺寸：高X宽X厚：2.32cmX2.32cmX3.48cml 材料：抗高压, 阻燃塑料l 防火等级：UL-rated 94V-0l 工作温度：14°F 到140°F (-10℃到60℃ )l 储存温度：-40°F 到158°F (-40℃到70℃ )l 湿度：95%(non-condensing)l 插拔寿命：大于750次〔FCC 8 芯插头〕l 端接次数：大于200次主要电气参数:l 最小绝缘阻抗：500 Megaohmsl 额定电流：1.5A (20℃ )l 最小直流稳定电压：1000VAC RMS(60Hz 接点到接点)，1500VAC RMS(60Hz 外表传导)l TIA/EIA 标准：6认证：l 符合RoHS 2002/95/ECl 通过ISO 9001:20083.1.2.3. Uniprise65N4ZH-i GRAY CPK线缆Uniprise 65N4ZH-i线缆满足并超过了Cat6/Class E 标准中对衰减和串扰的指标要求。
与此同时还具有易于安装，易于管理，到达更好的柔韧度和节省更多的线槽空间等特性主要特点：最大带宽到达或超越：250MHz传输性能到达或超越：ANSI/TIA-568-C.2、CENELEC EN 50288-6-1、ISO/IEC 11801 Class E 标准中的要求；并满足最高环境要求的电磁兼容性 (EMC) 的性能要求线对采用一字隔离，到达更好的柔韧度和节省更多的线槽空间最高支持至少1G Base-T, 622M ATM 等高带宽应用满足IEC 60332-3 LSZH 低烟无卤外皮享受 20年产品与应用担保 65N4ZH-i系列 物理参数：l 重量：25 lb/kftl 额定护套厚度：0.022 in (0.559 mm)l 额定外径：0.223 in (5.664mm)l 最大拉伸张力：25lbs (11.00 kg)l 安装温度：32°F 至 140°F〔0℃至 60℃〕l 工作温度：-4°F 至 140°F〔-20℃至 60℃〕l 导线直径：23 AWG电气参数：l NVP (10 MHz 时的最快线对)：69%l 工作电压最大：80Vl 最大直流电阻：7.61 Ohm/100 ml 最大失衡直流电阻：3%l 1 KHz 时的互电容：5.6 nF/100 m认证：l 符合RoHS：2002/95/ECl 通过ISO：9001:2008l IEC：60754-2、IEC61034-2、IEC60332-3l NES：7133.1.2.4. 高性能的跳线系列· 跳线系列包括119GS快接式跳线，UNC6终端跳线，适用于可靠的数据传输且多变动的环境要求。
· 经精心设计及过硬的生产流程GigaSPEED的各类快接跳线系列均有完美无缺的阴抗匹配性能，具有更小的反射信号及显著的传输性能改良· 衰减指标大大超出跳线性能要求· 新型110和模块与模块快接插头减少了终接的颤抖，与GigaSPEED系统插拔配合时，都能性能卓越，稳定可靠3.1.2.5. UnipriseUNP-U-610-1U-24新的UNP-U-610-1U-24口〔1U〕模块化配线架加强了后部线缆管理器的强度以及标签布置的便利性配线架本身不含理线架可机架/机柜安装的 19 英寸 RJ45 配线架，使用 110 IDC 压接工具安装，配有清晰的标识系统兼容 T568A 和 T568B 两种打线标准主要特点和优点：系统性能的保证值超越了TIA/EIA 568C.2 和ISO/IEC 11801 对Cat6/ClassE 标准的规定，带宽超过250MHz加强的后部线缆管理器强度以及标签布置的便利性兼容 T568A 和 T568B 两种打线标准背后带端接收理区，使端接更快更容易，性能更稳定主要物理参数: l 高度：44.45mml 宽度：482.6mml 深度：119.38 mml 线规：22 / 24AWGl 防火等级：UL 等级 94V-0 l 工作温度：-14°F 到 140°F (-10℃到 60℃) l 存储温度：-40°F 到 158°F (-40℃到 70℃) l 湿度：95% (无凝结) l 插拔次数：大于 750 次主要电气参数: l 最小绝缘阻抗：500 兆欧l 额定电流：1.5 A (20℃ ) l 最小直流稳定电压：1,000 VAC RMS (60Hz 接点到接点)，1,500 VAC RMS 认证：l 符合RoHS 2002/95/ECl 通过ISO 9001:20083.2. TeraSPEED万兆光纤产品的特点与性能康普.TeraSPEED .解决方案是为提供满足当今性能要求的城区或建筑群主干网而开发的光缆解决方案。
TeraSPEED.光缆通过消除.1400.nm.区域内水杂质引起的高损耗来提供尽可能宽的可用波长谱消除此“水峰〞后，从.1260.nm.至.1620.nm.的整个光谱可用，便于未来利用经济的粗波分复用.(CWDM).扩展数据速率并添加服务除.LC.连接器外，TeraSPEED.解决方案支持双工.SC.连接器和.ST.II+.连接器可为楼宇入口设施、设备间、 机柜 /楼层配线设备和工作区提供广泛的壁装和机架安装式机柜和电信插座康普端对端信道全部由无源产品组成，能根据应用标准到达.10.Gbps.的传输速度SYSTIMAX单模零水峰光缆，消除了E波段的衰减，支持整个1280nm－1625nm波长范围；最好的衰减指标〔1383-nm 衰减 ：0.32dB/km；1310-nm 衰减 ：0.35dB/km；1550-nm 衰减 ：0.24dB/km〕; 业界最小的模式直径(8.3um),是接头和接续的损耗最小；超过 ITU-T G.652D 标准；信息产业部零水峰单模光缆测试证书特点与优势l 零水峰单模光缆l 符合 G.652 C/D 要求l 1383 nm E 频段时提供最低损耗l 支持传统单模设备和应用l 增加了 60% 以上的可用波长l 最大程度地支持本钱最低的 CWDM 技术，为未来单模l 应用开辟了一条本钱最低的道路l 提供业内最低损耗的小型连接器- LC 连接器物理特性l 包层直径:125.0 ± 0.7 μml 纤芯/包层偏移:≤ 0.5 μml 涂层直径〔未着色〕:245 ± 10 μml 涂层直径〔着色〕:254 ± 7 μml 纤芯/包层最大同心误差:12 μml 包层不圆度:≤ 1%机械特性l 加压试验:100 kpsi (0.69 Gpa)l 涂层剥离力:0.3 - 2.0 lbf (1.3 - 8.9 N)l Fiber Curl:≥ 4 ml 动态疲劳参数〔nd〕:≥ 18l 最大宏弯〔100 圈〕:0.05 dB (1,310/1,550 nm @ 50 mm)0.05 dB (1,625 nm @ 60 mm)l 最大宏弯〔1 圈，32 mm 圆轴〕:0.05 dB @ 1,550 nm光学特性，特定波长1310 nm1385 nm1550 nm最大衰减〔松套电缆〕0.34 dB/km0.31 dB/km0.22 dB/km最大衰减〔紧套电缆〕0.50 dB/km0.50 dB/km0.50 dB/km模场直径9.2 ± 0.3 μm9.6 ± 0.6 μm10.4 ± 0.5 μm。
