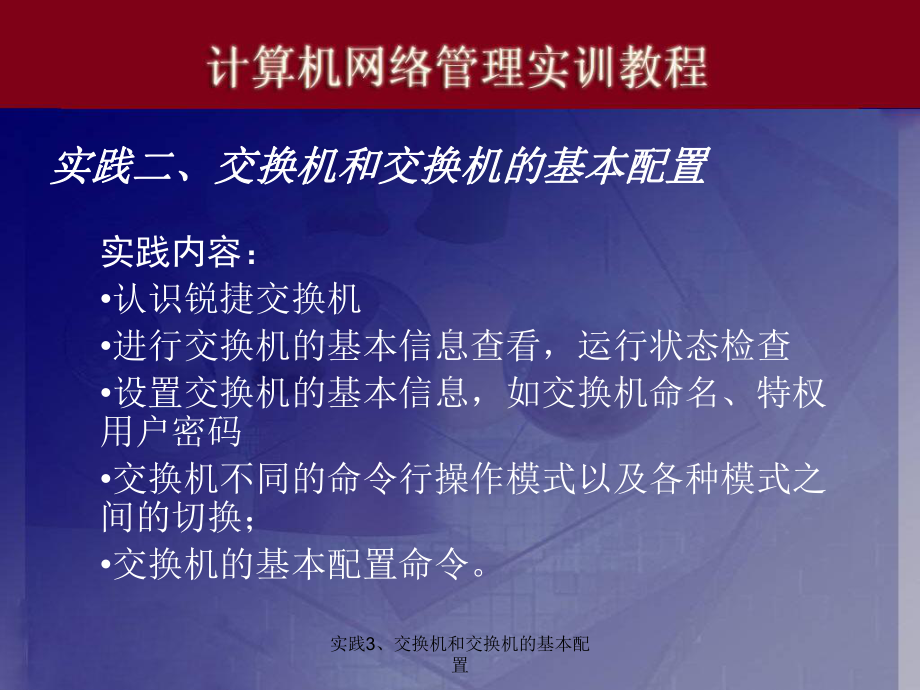

实践3、交换机和交换机的基本配置实践二、交换机和交换机的基本配置实践二、交换机和交换机的基本配置 实践内容：认识锐捷交换机进行交换机的基本信息查看，运行状态检查设置交换机的基本信息，如交换机命名、特权用户密码交换机不同的命令行操作模式以及各种模式之间的切换；交换机的基本配置命令实践3、交换机和交换机的基本配置一、一、访问交换机的几种方式访问交换机的几种方式 对交换机进行配置，首先要访问交换机，通常有以下五种方式访问交换机，如果是首次配置就必须采用下面的第一种方式通过交换机的Console（控制）口连接到一台运行终端仿真软件的微机或一台终端设备；、通过交换机的AUX端口连接MODEM，再通过线与远方的终端或运行终端仿真软件的微机相连；、通过Telnet程序远程访问，不过交换机应事先配置好管理IP地址；、通过浏览器方式访问，不过交换机要内置WEB用户界面；、通过SNMP网管工作站访问；AUXConsole终 端 仿 真 设终 端 仿 真 设备备终端仿真设备ModemTFTP服务器TelnetSNMP网管工作站图12-2五种方式访问交换机实践3、交换机和交换机的基本配置二、交换机的工作模式及模式转换命令二、交换机的工作模式及模式转换命令 1 1、交换机的工作模式、交换机的工作模式 Switch(用户模式用户模式)：登录到交换机时就会自动进入该模式，此模式下只能够查看设备的信息，对IOS的动作不会产生影响。
Switch#(特权模式)：该模式下可以完成很多配置工作，包括检查配置文件、重新启动交换机等Switch(config)#(全局配置模式：该模式下所做出的任何改动都会影响IOS的全局运作Switch(config-if)#(接口配置模式):配置某个/多个接口信息；Switch(config-vlan)#VLAN配置模式:配置VLAN信息；Switch(config-line)#线路配置模式:配置虚拟终端信息；实践3、交换机和交换机的基本配置图12-3 各模式切换示意图2 2、各工作模式的转换命令、各工作模式的转换命令 3 3、各模式转换命令举例、各模式转换命令举例1)1)、从用户模式进入特权模式、从用户模式进入特权模式实践3、交换机和交换机的基本配置3)3)、从配置模式进入以太网的接口模式、从配置模式进入以太网的接口模式实践3、交换机和交换机的基本配置当配置结束后要彻底注销并结束会话，可以在用户模式下使用exit或logout命令，具体配置过程如下所示：三、交换机的基本配置三、交换机的基本配置 在命令提示符的前面是交换机的名称，默认名称是Switch，当有多台交换机时为了方便识别我们可以用hostname命令来改名。
举例如下：实践3、交换机和交换机的基本配置2、设置控制台口令 控制台口令是使用超级终端程序登录交换机时所使用的验证口令，具体配置如下所示：S2950(config)#line console 0line console 0 /进入串口线路配置模式S2950(config-line)#login login /开启/关闭登录认证功能S2950(config-line)#password 123password 123/设置登陆口令为1233、设置远程登录口令 远程登录口令是指使用Telnet命令登录交换机时所使用的口令，vty 0 4表示5个虚拟终端，具体配置如下所示：S2950(config)#line vty 0 4line vty 0 4 /进入远程登录线路配置模式S2950(config-line)#login login /开启/关闭登陆认证功能S2950(config-line)#password abcpassword abc /设置登陆密码为abc 实践3、交换机和交换机的基本配置4、配置特权口令或特权密码 特权口令是从用户模式进入特权模式时使用的口令，它有口令和密码两种形式。
口令在配置文件中是用明文显示的，密码在配置文件中是用密文显示的，所以密码的安全性更高口令和密码只需配置一种就可以了，如果你配置了特权口令之后又配置了特权密码，则特权口令便自动失效，即进入特权模式时应输入特权密码，下面举例说明S2950(config)#enable password aaa enable password aaa /设置特权口令S2950(config)#enable secret bbbenable secret bbb /设置特权密码5、配置交换机默认网关及域名地址 设置默认网关和域名地址只对交换机自身有效，与它所连接的其它网络设备无关；默认网关通常是网络出口路由器的IP地址，举例如下：S2950(config)#ip default-gateway 61.131.24.254 ip default-gateway 61.131.24.254/设置交换机的默认网关S2950(config)#ip name-server 202.101.128.6 ip name-server 202.101.128.6 /设置交换机的域名地址 实践3、交换机和交换机的基本配置6 6、配置交换机的管理、配置交换机的管理IPIP地址地址 交换机的管理IP地址主要用于远程登录交换机时使用，它要在VLAN的接口配置模式下配置，在没有对交换机进行划分VLAN时，交换机的所有端口都是默认为VLAN 1，通过配置VLAN1的IP地址可作为交换机的管理IP，配置完成后你可以从Windows操作系统的“开始”菜单中的“运行”处输入“Telnet 管理IP地址”远程登陆到交换机，如图12-5所示。
本例中把管理IP地址设置成192.168.1.1，子网掩码为255.255.255.0S2950(config)#interface vlan 1S2950(config-if)#ip address 192.168.1.1 255.255.255.0S2950(config-if)#no shutdown /激活VLAN接口图12-5 PC机登陆交换机实践3、交换机和交换机的基本配置 配置交换机时，修改的是RAM中的运行配置文件，这些信息一旦断电或重新启动交换机就会丢失，所以配置完成后应该把配置信息永久的保存在NVRAM存储器中使用的命令为copy或writeS2950#copy running-config startup-config /保存配置文件到NVRAM存储器中S2950#write /write后不跟参数，直接可以保存配置文件S2950#reload /重新启动交换机，查看配置信息8 8、查看配置结果、查看配置结果在特权模式下用show命令可以查看交换机的相关配置结果S2950#show running-config /显示当前运行在RAM中的配置信息S2950#show startup-config /显示在NVRAM中的配置信息，这些配置信息在交换机启动时装入RAM中，成为running-config文件。
S2950#show version /查看交换机的版本信息S2950#show interface /查看交换机各端口的信息S2950#show interface fa0/1 /查看快速以太网0槽位1号口的配置信息实践3、交换机和交换机的基本配置9 9、清除所有配置命令的方法、清除所有配置命令的方法S2950#erase startup-config erase startup-config /删除NVRAM中的配置信息S2950#reload reload /重启设备后使配置信息变为空 /提示：如果是锐捷交换机，则删除配置文件的命令为ruijie#del flash:config.text1010、测试命令、测试命令S2950#ping ping 目标目标IPIP地址地址 /测试网络连通性S2950#trace trace 目标目标IPIP地址地址 /跟踪到达目的地的路由项 四、首次访问交换机的连接设置四、首次访问交换机的连接设置 1 1、物理连接、物理连接 交换机设备中配有一根Console（控制口）电缆线，一头为RJ45接口连接在交换机的Console端口，另一头为串行接口连接在PC机的串行口（COM口）上。
实践3、交换机和交换机的基本配置2 2、软件设置、软件设置 1）、运行Windows XP操作系统的“开始”菜单“附件”“通讯”中的“超级终端”软件，弹出“连接描述”对话框如图12-6所示提示：如果附件中没有“超级终端”组件，你可以通过“控制面板”中的“添加/删除程序”方式添加该组件2)、在“名称”文本框中键入新的超级终端连接项名称，如输入“Switch”，弹出对话框输入号区号（如：0593），点击“确定”按钮，弹出“连接到”对话框图12-6 超级终端实践3、交换机和交换机的基本配置3)、在“连接时使用”的下拉列表框中选择与交换机相连的计算机的串口，如选择“COM1”然后单击“确定”按钮，弹出的对话框如图12-7所示图12-7 COM口属性4)、COM属性对话框中的参数设置可按照图12-4中所示的参数来设置，需要说明的是每秒位数要一定要设为9600，其他选项取默认值，最后单击“确定”按钮5)、完成以上的设置工作后，就可以打开交换机电源了，登录交换机过程需要一定的时间，待出现交换机用户模式下的提示符，如“”，说明此时可以对交换机进行配置了。
