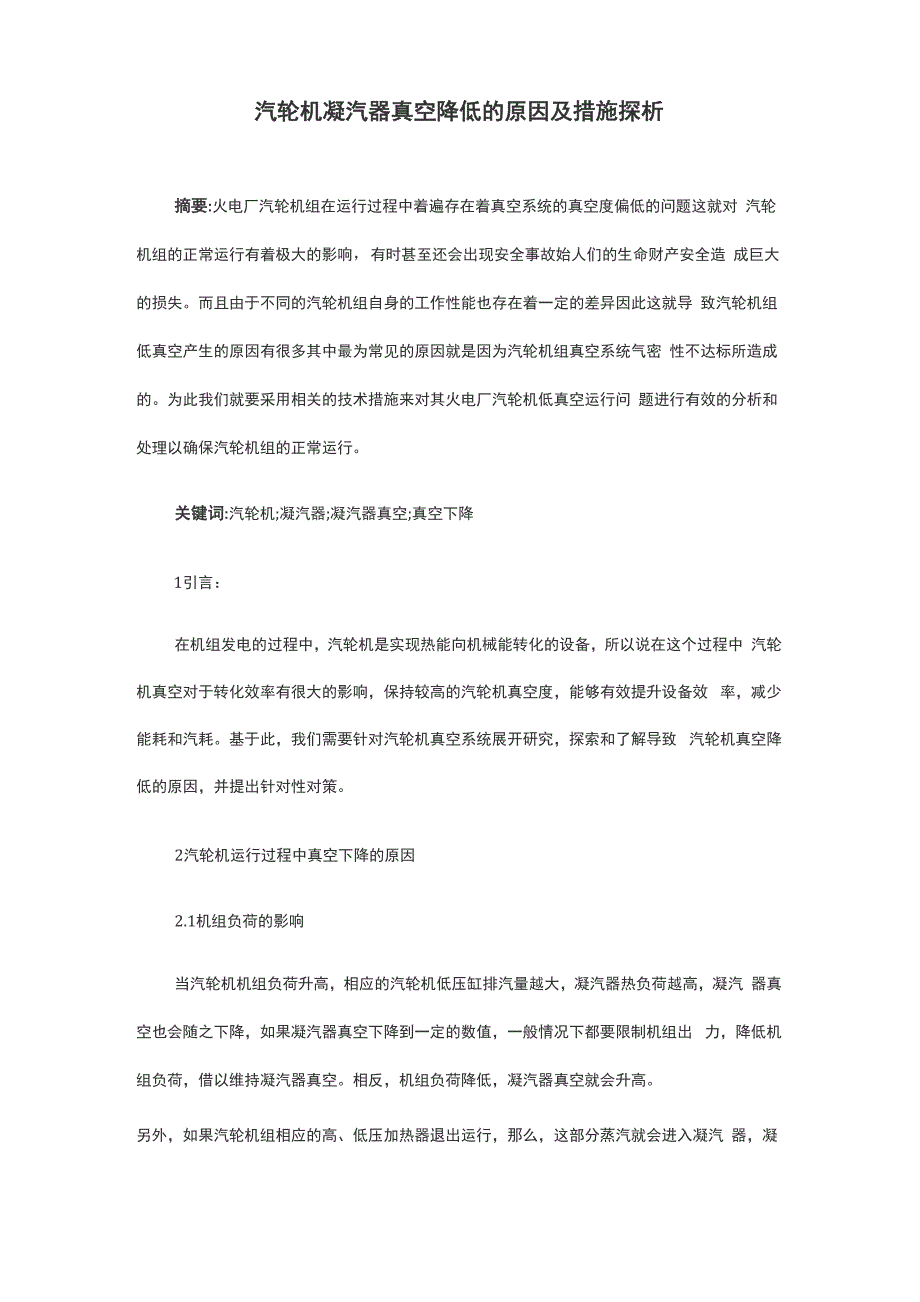

汽轮机凝汽器真空降低的原因及措施探析摘要:火电厂汽轮机组在运行过程中着遍存在着真空系统的真空度偏低的问题这就对 汽轮机组的正常运行有着极大的影响，有时甚至还会出现安全事故始人们的生命财产安全造 成巨大的损失而且由于不同的汽轮机组自身的工作性能也存在着一定的差异因此这就导 致汽轮机组低真空产生的原因有很多其中最为常见的原因就是因为汽轮机组真空系统气密 性不达标所造成的为此我们就要采用相关的技术措施来对其火电厂汽轮机低真空运行问 题进行有效的分析和处理以确保汽轮机组的正常运行关键词:汽轮机;凝汽器;凝汽器真空;真空下降1引言：在机组发电的过程中，汽轮机是实现热能向机械能转化的设备，所以说在这个过程中 汽轮机真空对于转化效率有很大的影响，保持较高的汽轮机真空度，能够有效提升设备效 率，减少能耗和汽耗基于此，我们需要针对汽轮机真空系统展开研究，探索和了解导致 汽轮机真空降低的原因，并提出针对性对策2汽轮机运行过程中真空下降的原因2.1机组负荷的影响当汽轮机机组负荷升高，相应的汽轮机低压缸排汽量越大，凝汽器热负荷越高，凝汽 器真空也会随之下降，如果凝汽器真空下降到一定的数值，一般情况下都要限制机组出 力，降低机组负荷，借以维持凝汽器真空。
相反，机组负荷降低，凝汽器真空就会升高另外，如果汽轮机组相应的高、低压加热器退出运行，那么，这部分蒸汽就会进入凝汽 器，凝汽器相应的热负荷就会增大，机组带同样的负荷最终排入凝汽器的蒸汽量就会增 加，引起凝汽器真空下降，相反，加热器的投运，机组带同样的负荷最终排入凝汽器的蒸 汽量就会减少，凝汽器真空也会随之升高因此，在相同的机组负荷下，高、低压加热器 的投停，也会影响凝汽器的真空度2.2凝汽器漏入空气量的影响当凝汽器中有空气漏入，由于空气是不会发生凝结的，而且也很难对热量进行传导， 这样就会降低凝汽器的换热效果，从而将整个机组的经济性降低由于空气进入到凝汽器 的管道当中，使得整个凝汽器以及系统漏入非常多地空气，因此在对漏点进行查找过程中 也会显得比较麻烦2.3射水抽汽器处理量的影响对于射水泵而言，最主要的任务就是机组在启动的时候对真空环境进行建立，以及在 机组运行过程中将真空系统不严密位置所漏入的空气以及没有凝结的蒸汽抽取干净，从而 可以对所需要的真空进行维持射水泵处理的大小可以直接对真空泵抽取空气的能力进行 显示，如果射水泵的处理量比较大的，则具有非常强的抽吸能力，这样就可以使得机组维 持必要的真空。
但能够维持的真空也会变得非常有限能够对射水泵处理大小影响的因素 是非常多的，不仅受射水泵功率因数的影响，而且也会受到射水泵汽水分离器水位以及冷 却器的冷却效果的影响如果射水泵的汽水分离器水位较高，就会使得空气以及不凝结气 体的通道变得非常小；相反，如果射水泵汽水分离器的水位较低，就会使得射水泵的处理 量变得非常小2.4轴封蒸汽形成的影响汽轮机低压轴封蒸汽会通过低压缸轴封齿形，减少环境当中的空气进入到排气装置当 中的概率，确保低压缸不会漏入空气时的机组的真空降低对于低压轴封蒸汽而言，是需 要一定的温度以及压力的，当压力处于比较高的状态，会使得轴封蒸汽出现外漏以及内漏 情况，如果出现外漏，会对周围环境造成一定的影响，如果出现一定的内漏，也会使得真 空出现一定的下降2.5凝汽器热井液位及凝汽器铜管冷却效果的影响凝汽器热井液位过高，减小了汽轮机低压缸排汽空间，减小了换热面积，从而使低压 缸排汽温度升高，凝汽器真空降低另外，凝汽器水位过高，还会造成凝结水过冷，降低 机组的经济性凝汽器水位过低，会影响凝结水泵的安全运行，因此，凝汽器要保持一定 的水位，过高或过低都是不可取的衡量凝汽器传热效果的一个重要指标是凝汽器端差， 端差的大小表明了凝汽器传热效率的高低。
凝汽器端差与冷却水进口温度、铜管表面的清 洁程度（表面结垢或脏污会影响传热效果，使端差增大）及凝汽器有没有积聚的空气（空 气和水蒸气混合物对铜管表面的放热系数很低，妨碍传热）等因素有关3汽轮机凝汽器真空降低的原因的措施探析3.1若没有影响到真空下降的缺陷及检修工作时发现真空下降时应选择正确的检查路线，根据各机组设备管道布置而定，做好事故预 演，细化巡查路线，平时做好紧急状态的事故演练以某厂为例，巡查路线为12m：T真 空破坏门密封水低t压缸安全阀6.5m：T轴加A/B汽泵密封水“U"管回水t注水手 动门0m:凝泵入口滤网排空门及、放水门及凝泵密t t 封水压力低背压扩容器相连接 的疏水管道凝汽器水T T位计高背压扩容器相连接的疏水管道轴加疏水“U”T管回水 注水手动门电泵暖管管路3.2凝汽器汽侧抽气管积水抽气器空气管的通流面积，由于凝汽器汽侧空气管积水，明显减少，会出现汽轮机凝 汽器真空缓慢下降的问题主要原因可能是，在启动机组时，没有及时进行抽气器空气管 疏水，或者抽气器倒拉水进入空气管，或者受季节变化的影响主要表现为，相比正常运 行的情况，腔室疏水管的管壁温度以及凝汽器甲、乙汽侧空气管的管壁温度更低。
抽气器 的外壁温度相对上升针对这一问题，需要立刻向班、值长汇报开始凝汽器空气管拉水 工作操作前注意做好相应的安全措施3.3凝汽器真空度降低的预防措施首先，某县林业站针对汽轮机组凝汽器的真空度降低问题是可以加以预防的，以下提 出3点预防措施：其一，在工艺指标调整降低过程中增压汽轮机组凝汽器负荷，重新整合 设备降温降量，最大限度减少氢气质量，同时提升增压设备的入口压力在这一重整过程 中，产物气液的分离罐入口温度会有所提升，此时计算入口气体的相对分子质量可有效遏 制凝汽器真空度下降其二，在汽轮机组运行过程中就刻意提高凝汽器的真空度，具体方 法是投用抽气器的启动抽气器部分，将汽轮机组中的凝结水转化为循环水同时在凝汽器 中注入大量的盐水降低水温，并开放凝汽器中的循环冷却水部分，另外可以在凝汽器表面 浇注大量循环水降低冷却水温其三，采用公用工程提高3.5MPa蒸汽管网压力与温度， 如此操作的目的就是降低蒸汽管网中的水温，同时大幅度提高管网中的循环水压力3.4提高真空系统的严密性在停机时定期对喉部以下凝汽器汽侧和真空系统进行灌水检漏，消除喉部、管道接 头、水位计连通接头、凝结水泵轴端密封装置等处的漏汽点；根据负荷的变化，经常调整 汽轮机轴封压力；经常检查负压系统的阀门，防止泄漏。
机组运行中采用氦气检漏仪检漏 等方法做好真空系统查漏工作，对漏点及时彻底处理而且目前应用氦气检漏仪查漏，使 用过程中发现氦气检漏仪灵敏度好，对真空系统细微的漏点都能检出，基本能达到不漏 检，效果明显，对机组的安全、经济运行打下坚实的基础3.5改善轴封系统针对轴封系统，做好相对应的改造，这样才可以解决轴封汽外冒的现象，并且也可以 将轴封汽的压力进行合理调整，最终避免出现低压轴封泄漏，而影响真空的情况出现3.6运行中机组低压加热器汽侧无水在机组正常运行中，可能由于工况发生变化，或者工作人员出现疏忽，没有将低压加 热器的水位及时合理调整因此出现低压加热器无水位运行导致没有进行抽汽热交换， 向凝汽器热水井直接排放，增加凝汽器的热负荷，从而出现凝汽器真空急剧下降的问题 主要表现为，凝汽器电极点水位计指示值升高，汽轮机排汽缸温度升高，凝汽器真空缓慢 下降如果就地检查，显示低压加热器玻管水位计无指示针对这一问题，确认后，只需 要值班员调整低压加热器即可，到有水位显示的位置结束语影响涡轮冷凝器真空的因素来自很多方面设计、安装、制造、运行管理等真空严 密性差，轴封系统不合理，轴封漏汽盘多，战略蒸汽机热负荷过高，循环水量不足，冷却 水温高，真空达不到理想水平对可能引起蒸汽涡轮冷凝器真空度系统故障的因素进行定时 检查，发现问题，立即查明原因，研究对策解决，确保机器的安全经济运行。
