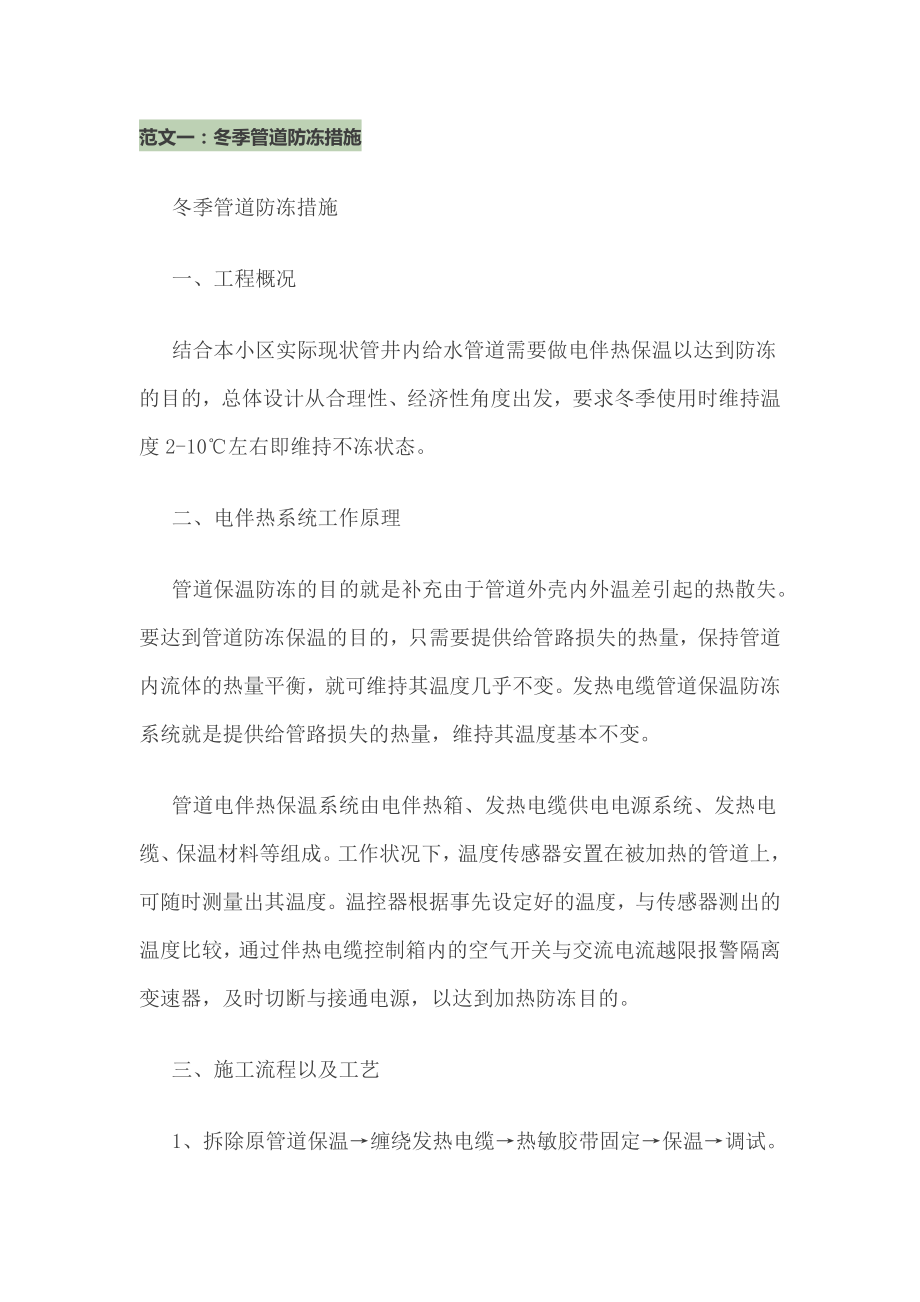

范文一：冬季管道防冻措施冬季管道防冻措施一、工程概况结合本小区实际现状管井内给水管道需要做电伴热保温以达到防冻的目的，总体设计从合理性、经济性角度出发，要求冬季使用时维持温度2-10℃左右即维持不冻状态二、电伴热系统工作原理管道保温防冻的目的就是补充由于管道外壳内外温差引起的热散失要达到管道防冻保温的目的，只需要提供给管路损失的热量，保持管道内流体的热量平衡，就可维持其温度几乎不变发热电缆管道保温防冻系统就是提供给管路损失的热量，维持其温度基本不变管道电伴热保温系统由电伴热箱、发热电缆供电电源系统、发热电缆、保温材料等组成工作状况下，温度传感器安置在被加热的管道上，可随时测量出其温度温控器根据事先设定好的温度，与传感器测出的温度比较，通过伴热电缆控制箱内的空气开关与交流电流越限报警隔离变速器，及时切断与接通电源，以达到加热防冻目的三、施工流程以及工艺1、拆除原管道保温→缠绕发热电缆→热敏胶带固定→保温→调试本管道防冻电伴热工程主要包括管井管道电伴热系统由于一栋楼管井内的各条管道处于一个相同的外界环境，故每栋楼只需安装一个温控箱并在其中一条管道上安装一个温度传感器，就可达到管道防冻效果管道电伴热防冻系统布置示意图：2、施工前的准备工作电热带包装完好，电线绝缘层完整无损，厚度均匀。
电热带无压扁、扭曲、铠装不松卷电缆外护层有明显标识和制造厂标所有电热带均须进行电路连续性和绝缘性能的测试，不符合规定的不能使用电气设备和控制设备要求包装及密封良好，型号、规格符合设计要求，设备无损伤、附件、配件齐全外观检查合格，设备铭牌清楚，具有合格证、CCC认证标志和备案证，备案证在有效期范围内安装前，应先按照电伴热系统图，逐一核对管道编号、管道规格、工艺条件、电热带参数、规格型号、电气设备和控制设备规格型号，确认无误后，才能进行安装3、电热带的安装由电源连接处开始安装，电缆端头应甩在连接电源处(先不接电)，管道至电源之间的电缆用金属软管连接当敷设单根电伴热带时，敷设时应尽可能使电伴热带平整地紧贴在管道表面，用玻璃纤维压敏胶带或铝箔胶带固定，严禁用细丝捆扎，如遇法兰、阀门等尖锐突起部分，应注意保护在水平管道上安装时，可敷设在管道下45度侧方，用玻璃纤维压敏胶带或铝胶带每隔约30Cm处将电伴热带固定于管道上路的第一供电点和尾端各预留0.5m长的电伴热带电伴热带在穿过垫木等支架时，应在支架上打眼穿孔，必须保证伴热带紧贴在管道上，再使用密封胶封堵每个回路的电伴热带安装完毕，再确认整个回路长度满足设计要求后，才可剪短电伴热带。
在管件安装电伴热带时，要确保电伴热带一最小弯曲半径，电伴热带安装时最小弯曲半径原则上应不小于其厚度的5 倍；在管阀门上安装电伴热带时，要尽可的方便今后的检修、维护 管道弯头发热电缆安装如图：管道三通发热电缆安装如图：阀门发热电缆安装如图：阀门放置发热电缆时不能有死结、死弯现象，缠绕时不能损伤发热电缆的外皮，严禁踩踏发热电缆局部缠绕发热电缆不能过多，以免使管道过热烧毁发热电缆，若必须缠绕时，应适当减少保温厚度整个系统安装完毕要进行系统调试，确保系统正常安全工作保温前首先检查所有管道、配件均已正确安装，发热电缆外观是否完好无损其后将全部回路的空气保护开关断开，用摇表检测每个回路并做好记录通电前，要测量电源线是否接通，发热电缆是否接通，检查电伴热传感器是否连接正常等通过测试检查系统是否自如，另外检查电源箱各开关、显示灯工作是否正常通电试运行，调节电伴热工作温度，3次降低或提高工作温度，检查发热电缆是否正常发热观察3个伴热周期，记录每个周期时间四、主要工具及设备剥线钳、尖嘴钳、放线架、螺丝刀、电工刀、万用表、兆欧表等五、安全施工措施1、施工人员进场应做好安全教育工作坚持“安全第一、预防为主”的方针。
2、电气作业必须由专业电工操作冬季管道防冻措施，其他人一律不得操作3、使用移动式电动工具一定要有漏电保护器，做到“一机一闸一漏保”，并且漏电保护器要灵敏可靠4、严禁带点电作业，若有特殊情况要有电工监护范文二：消防管道防冻措施消防水管道防寒防冻措施一、目前状况：我电站消防水管道在中控室后方是我厂防火灾事故的重要组成部分对机房内生产区域的防火措施起着重要的因素截至目前，水泵房外消防管道水以排空，整体无泄露和缺陷存在随着进入冬季，气候变冷，由于消防水管道没有保温措施，为了确保生产安全、防火保电，对消防水消管道制定了相应的防寒防冻措施二、成立消防水系统防冻小组（１）班组负责人：彭春寿（２）班组防冻小组：韩忠义、关福荣、刘兴庆、高建宏、李俊杰、董帅三、监督措施：1对日常发现的缺陷进行快速稳妥处理，保证消防水的正常供应2、日常巡检2.1、加强对消防水管道的巡视检查，每月两次安排人员对机房内所有消防水管道进行巡视检查，检查管道表面是否完好，重点检查曾经出现缺陷部位，在水泵房为重点区域，加大巡检力度，保证消防水管道不结冰，堵塞要求巡检人员落实防寒防冻措施，加强对现场设备的巡回检查，加强消缺管理，保证设备的可靠性。
2.2、防寒防冻是结合2014年“两节”期间的安全检查，加强防寒防冻内容的学习，落实“两节”期间的安全检查相关措施，消防管道防冻措施重点对消防水管道的防寒防冻工作进行检查范文三：管道防冻预防措施管道防冻预防措施您家中曾经因为天气太冷，水管冻裂从而‘水漫金山’过么？您是用什么方式来保护水管的？ 在我国的广大北方地区，给水管道、消防管道内介质流速为零，为了保证各管网在冬季正常运行，要求各种管道不发生冻结结以备随时使用，必须对管道进行防冻结处理．目前实施管道防冻结的方法比较多，但基本上同一工程只采用某一单个方案，没有对不同方案进行系统的分析比较．管道防冻目前最长用的防冻方法分别是：利用自来水温绝热防冻、利用供暖系统供回水绝热伴暖、填充防冻液防冻、蒸汽水暖防冻及电伴热防冻五种防冻方式上述四种管道防冻方式各有优缺点，对于管道防冻来说合适的防冻方式才是最好的，下面我们就说下各种管道防冻方式的差别：利用自来水温绝热防冻：这种方法长用于给水管网的防冻，以北京地区为列，北京的自来水水温一般为12E左右，故可利用自来水温加以绝热层进行管道防冻，自来水以地下水和水库地表水为源两种水水温混合，混合比例使得自来水水温在12~15E之间，该方法优点为减少伴热投资（相较于电伴热防冻方法），但是缺点却是在低温情况下，管内存水停留容易发生冻结，依据热传原理计算管道冻结时间，居民楼从夜间24点到凌晨5点停用自来水较多，该时间段是自来水水管流速为0的高概率时段，自来水管径为小管径（DN40~DN70）时，在平均-5℃的环境温度下，此方法存在很大的管道冻结概率，但大口径管道如DN100以上的管道上运用此方法可以节省大量的运行费用。
利用供暖系统供回水绝热伴暖防冻：这种方法将给水管、消防管中的可与供暖系统、回水管平行布置的管道共同保温，借助供暖水温伴暖给水管、消防管道相互供暖，从而达到管道防冻的目的此方法虽然节省防冻成本，但是在管道布置上与管道设计施工很是繁琐，无锡艾克森热控不推荐使用填充防冻液防冻：防冻液在冻结结点温度以上的时候，流动性很好，可以管道输送，这种方法免除了绝热保温和伴暖的初投资及运行费用，投资小，这种方法也存在着技术难点，首先与水管相接的时候必须保证无毒、不具有助燃性和可燃性其次如果要在防火设施管道上填充防冻液的话，在喷洒管头部的设计上就要考虑防冻液与自来水的不同密度，是否会影响喷洒面积，最后还要解决在温度升高的时候防冻液的热膨胀量，降温时填补防冻液的收缩量，这在技术上是个极大的难点，无锡艾克森也不推荐这种管道防冻方案蒸汽水暖防冻：这种水管防冻方式目前北方地区使用较多，北方地区采暖使用的是集中水暖方式，在寒冷环境下，这种水暖方式在关闭使用的时候往往会产生冷凝现象，‘跑、冒、滴、漏’现象频频发生，让使用者相当无奈，这种管道防冻方式将会在不久的将来被淘汰 电伴热管道防冻：这一防冻方式，是目前较为推荐的一种冬季管道防冻方法，使用较为干净的电能作为源动能，使用方式简单，安装也容易，只要在管道上安装一根电伴热带就管道防冻预防措施能解决所有问题，为热能补偿原理，即水管损失多少热量，电伴热带补偿管道多少热量，耗能稳定，持续防冻，无锡艾克森慎重推荐。
范文四：冬季防冻冬季管道防冻措施物业管理区域、高层住宅冬季管道防冻措施在冬季0℃以下用水管道容易冻裂，因为水的膨胀系数大于各类管道、管件，给物业管理方、家庭造成不必要的麻烦和经济损失，所以在严寒的冬季每个人具备一些管道防冻的常识是及其必要的一、物业管理部分1、裸露在室外地面的消火栓、接合器、阀门等设施应用保温棉材料进行包裹，注意包裹材料外层一定要求防水性，因为沁湿的材料起不到保温的效果，贴地面的阀门可用砖围起来，填充锯末或用发泡剂封住盖上防雨盖，起到保温作用2、室外裸露水表透视玻璃最容易冻裂，同样可以用发泡剂填充，在外层包裹塑料防雨布处理，隔绝冷空气，起到防冻效果3、增加用水的流动性，由于小区消防水系统是循环系统，有必要在夜间隔两小时，在地下开启消火栓、喷淋末端进行减压、送水等循环工作，增加高、底层楼房消防管道水的流动性，绿化水龙头不要全关，让其滴水，减小冻结概率二、业主家庭部分1、观察天气预报，尽可能的让室内管道空置，空水管没有内压力，本身作为材质，热胀冷缩有一定的延展性，就不会冻裂，业主在入睡前、出门前关闭室内总阀，排空管内水、热水器内水，断绝冰冻介质，起到彻底防冻2、把裸露在外的水龙头、水阀波纹金属管件进行保温捆扎，起到保温作用。
3、增加水的流动性，由于不方便关闭室内总阀，可以采取水龙头、水阀“滴水成线”的方式防冻，因流动的水不易冻结，注意水流应排至管道，不要造成其他损失4、家庭应选用优质水管件和配件，选用国家星级认证品牌；如龙头、阀门等，品牌产品一般多采用精铜、优质304不锈钢铸造，因其金属有良好的热胀冷缩延展性，不易冻裂，再者品牌产品有良好的售后承诺；一旦发生损失可以申请赔付善后三、管道冻住后的自救措施尽可能的关闭总阀，排出管中的空气、余水，出现管道冻结现象，要采取“因材施救”的办法；镀锌钢管，可以用温水浇淋，弯头处可以用电吹风热档烘，但不可长时间以免造成破裂；对于铝塑管、PVC、PE、PPR管，可以采用毛巾、吸水布类包裹缠绕，用温水淋包裹毛巾，让其慢慢解冻，记住切忌使用60℃以上水温，水表不可以不包裹直接浇淋热水，最重要的是要第一时间关闭总阀，解冻后通水试验，再施行以上防冻措施宝诚物业工冬季防冻冬季管道防冻措施程部 20161月28日范文五：地下室冬季管道防冻措施地下室冬季管道防冻措施克莱斯特地下室人防车库内管道众多，严冬时唯消防管道内水体不流动易冻裂主要由于冷风大量进入地下室内导致如阻隔冷风进入，就能有效地防止管道冻坏现象，以致消防系统正常运行。
具体措施如下：1、围护结构封闭严密对地下室的围护结构逐一排查，如墙体、顶棚、窗口、通风口、楼梯道等墙体、顶棚出现漏风现象，应由土建专业队伍及时修复通风口、楼梯道等严冬到来时做好封堵，比如采用棉门帘防火门闭门器要齐全，能自动关闭2、热风幕机要充分利用克莱斯特地下室入口设有电热风幕，检查入口高度是否与热风幕机功率匹配，如风压过小，应更换，采用合适功率的风幕机此设备的作用，并不是来提高地下室的总体温度，而是由热风幕墙阻隔室内外的冷热空气交换，能充分发挥它的作用，即能有效地阻隔冷风入侵3、对局部温度过低的部位进行特殊处理如坡道口，自然通风口周边管道做电伴热带，外缠绕保温材料冬季最冷的几天，可开启伴热来提高管道温度4、对消防系统的调试冬季对消防系统进行几次调试，次数可根据气候情况而定，有结冻现象能及时发现，及时排查，及时处理依照以上措施进行整改，只要有责任心，考虑周详，就能抑制克莱斯特地下室被冻现象的发生另，原设计克莱斯特地下室的采暖方式为热风采暖由采暖管道向新风机组输送热源，再由机组沿风管道向各个方位吹热风来提高温度但此水系统已废弃多年，又供暖面积之大，采暖费用的问题，此报告中未考虑这点沈阳加州阳光花园房屋开发有地下室冬季管道防冻措施限公司四期项目部2011年7月6日范文六：高寒地区地埋供水管道防冻措施高寒地区地埋供水管道防冻措施乌山地处呼伦贝尔地区，本地区冬季严寒，最冷能达到零下40多度，防冻层在3.8米以下，这样的气候会使一些埋深不够，回填土效果不好的供水管道被冻，从而导致部分地区生活用水不能正常供给。
案例：2011年3月份易普力的供水管道被冻和2012年4月份动力厂的供水管道被冻，这两个地方的供水管道被冻不是巧合，而是存在许多相似的地方1】 管道被冻时都处在气温回升阶段；【2】 管道被冻点回填土石头较多；【3】 被冻管道都属于分支管道，存在经常停水现象为什么地埋供水管道在3、4月份容易被冻？被冻原因进入3、4月份，本地区地表温度开始回升，地下冷气开始上返，遇到回填效果不好，回填土石头较多的地方，透风性强，地下与地上的空气形成对流，大量的热量就会散出，此时因为管道内的水不流动无法产生足够的热量来抵抗，致使管道温度持续下降，从而使管道内的水结冻防冻措施对于目前现有的供水管道，如果地质条件不好，埋深不够或回填土石头比较多的地方，冬季时可以采用长流水的供水方式；对于需要改造或在建的供水管道，如果地质条件不好，埋深不够或回填土石头比较多的地方1】回填土时避免用石块，尽量选用细小的沙土，有条件的话铺上煤灰渣效果更好；<高寒地区地埋供水管道防冻措施p>【2】有条件的话管材选用保温套管并增加管径范文七：东北地区消防管道保温防冻措施探讨东北地区消防管道保温防冻措施探讨张健摘要：本文通过对比东北地区在冬季严寒干燥条件下，为保证消防管网正常运行，对消防管道采取防冻保温的措施方案，进行了可行性及经济性分析，对消防管道的防冻措施做了初步探讨。
关键词：东北地区消防管道保温防冻NortheastChinafirepipelineheatpreservationandantifreezemeasuresABSTRACT:Inthispaper,bycomparingthenortheastChinainwintercolddryconditions,inordertoensurethenormaloperationoffirecontrolnetwork,thefirepipesfreezeprotectionmeasures,analyzedthefeasibilityandeconomy,makeapreliminarydiscussiononanti-freezingmeasuresoffire-fightingpipe.KEYWORDS:NortheastChinafirefightingpipeheatpreservationanti-freezing引言众所周知，我国东北地区冬季的温度均在摄氏零度以下，最低温度甚至能达零下30多度随着房地产的开发及公共设施、公共建筑的增多，水消防设施在东北地区的应用也越来越广泛但是一般的干式、湿式消防系统，在不使用的工况下，消防给水管道内介质流速为零。
为了保证消防管网在东北地区寒冷而干燥的冬季中也能正常运行，要求管网中管道不发生冻结以备发生火灾时能立即投入使用，则必须对管道采取保温防冻的处理措施现行实施的对管道进行保温防冻的措施有很多，但针对消防给水管道来进行系统的防冻保温方案作出可行性分析的，并不多见本文主要针对东北地区在实际工程施工中，消防管道防冻保温方案的可行性及经济性分析，选出最优及最合理的适合东北地区消防管网的管道防冻措施长且寒冷干燥，气候主要指标为：1月平均气温≤-10℃，极端最低气温在-30℃以下建筑物必须满足冬季保温、防寒、防冻等要求因此，东北地区冬季室内均有采暖设施，室内消防管道应做好保温措施，以确保冬季时室内消防管网的正常运行而室外埋地管道，由于东北地区冬季寒冷干燥的气候影响，容易冻裂，必须采取保温防冻措施1.2消防管道保温防冻措施分析1.2.1管道包扎防冻措施填充防冻液防冻措施管道伴热（暖）系统防冻措施把温（伴）热带缠绕或平放在需要加热、保温、防冻的管道、阀门、泵体、贮罐等器件上，当通电后发热，随着温度升高，电阻自动逐渐增大，最后，在某一温度时电阻值发生突变，以至阻断电流，温度不再升高若管道温度降低，此时芯带的电阻值又变小，1消防管道保温防冻方案综述1.1消防管道冻结原因分析根据《民用建筑设计通则》GB50352-2005中对建筑气候分区的划分，东北四省均属于Ⅰ类严寒地区，冬季时间较电流又自动增大，又对管道加热，达到保温目的，防冻效果最好。
2消防管道保温防冻方案比较2.1管道包扎防冻措施根据包扎的保温材料不同，可以起到一定的保温防冻效果，但对于冬季温度极低地区，此方案作用有限，尤其对于室外的消防系统，采用此方式防冻时候，要充分考虑当地气候条件但是此种方案优点就是造价低、施工维护方便管道包扎保护防冻措施安装现场如下列图1～3所示：图1玻璃棉包扎管道防冻图2稻草绳子包扎管道防冻图3保温隔热材料包扎管道防冻2.2填充防冻液防冻措施利用防冻液充填消防管的防冻方案，防冻液在冻结点以上温度时流动性好可以管道输送该防冻方案免除了绝热保温和伴暖的初投资费及运行费，故投资小但该方案存在的技术难点为：（1）如果室内消防用水同时兼顾生活用水的话，则应保证防冻液无毒，另外不能具有助燃性和可燃性2）消防设备及设施应考虑防冻液会对水成膜泡沫等化学成分有影响另外，需要解决在升温时吸纳防冻液的膨胀量、降温时填补防冻液的收缩量，这在技术上有些难度2.3管道伴热（暖）系统防冻措施该方案以加热电缆为主，产品商品化程度高、柔韧灵活、安全可靠、施工快捷、经济并符合环保要求方案对电热器件及相应配套没施要求较高，并且整个伴暖系统工作必须监测控制，在电伴暖意外失效的情况下，能够及时发现和抢修。
该方案具有普遍的适用性，能够满足不同管道的防冻要求但是其前期资金投入较大，安装测试需要专业人员进行、较复杂运营费用相比较前两种方案较高2.4方案综合比较上述三种防冻方案综合比较如下表1所示：表1三种防冻方案比较伴热（暖）系管道包扎防冻防冻液防冻统防冻原理最简单简单稍复杂操作最容易较容易一般造价低廉中等稍贵效果差一般好3消防管道保温防冻经济分析3.1管道包扎防冻经济分析3.1.1投资费用（1）玻璃棉按均价8元/m计算，总长100m的管道材料费为：8元/m×100=800元2）稻草绳子均价按5元/m计算，总长100m的管道材料费为：5元/m×100=500元3）其他保温隔热材料均价按10元/m计算，总长100m的管道材料费为：10元/m×100=1000元人工费、安装费以材料费的15%计算，管道包扎防冻投资预算（以管道总长为100m的工程计算）如下表2所示：表2包扎材料玻璃棉稻草绳子其他保温隔热材料管道包扎投资预算（单位：元）材料费8005001000人工费、安装费12075150总预算9205751150要是人工工资)，每5元/m计算，为5元/m×100=500元2)供电配电系统：包括配电室、输电线路等材料费用为15700元。
安装费用为680元综合以上费用，管道伴热（暖）系统防冻投资预算（以管道总长为100m的工程计算）如下表3所示：表4项目费用电伴热线供、配电系统合计电伴热投资预算（单位：元）材料费1330015700安装费5006803.1.2运行及维修费用（1）运行费用：不需要运行费用2）维修费用：材料需间隔一定时间更换，更换费用及频率根据材料不同而不同，可按总预算的5%计算3.2填充防冻液防冻经济分析3.2.1投资费用（1）防冻液材料费按均价5元/L计算，总长100m的管道材料费为：5元/m×500=500元2）人工费：按材料费的10%计算：500×10%=50元综合以上费用，填充防冻液投资预算（以管道总长为100m的工程计算）如下表3所示：表3防冻方式填充防冻液填充防冻液投资预算（单位：元）材料费500人工费50总预算5503.3.2运行及维修费用（1）运行费用应用最广泛的自控电伴热线每米用电量为33W管道全长为以100m计，每小时用电量为100×33/1000=3.3kW.h当管道温度达到维持温度上限时，电伴热的发热量将逐渐减少，输出功率亦随之下降，从而电伴热的耗电量一般为额定功率的60％；电价若按0.20元/kW.h计，运行日为100天(2400h)，则每年正常耗电费用为：（3.3×2400)×0.20×60%=950.4元。
2)维修费用自控电伴热几乎不需要维修，按规定每年只需要摇表测绝缘即可，这里按5000元/年估算经以上分项估算，电伴热运行费用估算下表5：表5电伴热运行费用预算（单位：元/年）项目3.2.2运行及维修费用（1）运行费用：不需要运行费用2）维修费用：需间隔一定时间补充防冻液，可按总预算的10%计算：550×10%=55元伴热能耗检修合计3.3管道伴热（暖）系统防冻经济分析3.3.1投资费用(1)电伴热线：自控温电伴热线，电压220V，伴热温度为5℃，价格为人民币133元/m总长100m的管道材料费计算，则材料费用为100×133＝13300元；安装费用(主电伴热方案的年费用为：年折旧费用+年运行费用=30180/12+5950.4=8465.4元4总结综合考虑以上因素，若管道所在地冬季温度不是很低、延续时间不是很长、且用于干式消防系统的资金有限情况下，建议综合采用包扎管道防冻和填充防冻液防冻两种措施当管道施工时就应该用棉、麻织物或稻草绳子进行包扎作好初步预防工作，当冬季温度过低时再添加防冻液进一步预防并且安排专人按时检查管道防冻情况，确保火灾时供水畅通若管道所在地冬季温度很低、延续时间较长、用于湿式消防系统的资金充裕情况下，建议采用伴热（暖）系统防冻。
电伴热因东北地区消防管道保温防冻措施探讨本身根据感应管壁（介质）的温度而自调发热量，是一种节能措施另外电伴热可以有效地杜绝蒸汽伴热的跑、冒、滴、漏现象，可改善当地环境参考文献：1.《民用建筑设计通则》GB50352-2005，中国建筑工业出版社；2.李炎锋等《伴暖防冻方案的实验及模拟研究》，北京工业大学学报，2001；3.张长国、喻岩《新型的管道防冻——电伴热保温施工技术》，国防交通工程与技术，2005年02期4.《建筑产品选用技术》专项图集2015CPXY-S50总444范文八：防冻害措施防冻害措施在冻胀、强冻胀、特强冻胀地基上，应采用下列防冻害措施：1 对在地下水位以上的基础，基础侧面应回填非冻胀性的中砂或粗砂，其厚度不应小于10cm对在地下水位以下的基础，可采用桩基础、自锚式基础（冻土层下有扩大板或扩底短桩）或采取其他有效措施2 宜选择地势高、地下水位低、地表排水良好的建筑场地对低洼场地，宜在建筑四周向外一倍冻深距离范围内，使室外地坪至少高出自然地面300~500mm3 防止雨水、地表水、生产废水、生活污水侵入建筑地基，应设置排水设施在山区应设截水沟或在建筑物下设置暗沟，以排走地表水和潜水流。
4 在强冻胀性和特强冻胀性地基上，其基础结构应设置钢筋混凝土圈梁和基础梁，并控制上部建筑的长高比，增强房屋的整体刚度5 当独立基础联系梁下或桩基础承台下有冻土时，应在梁或承台下留有相当于该土层冻胀量的空隙，一防止因土的冻胀将梁或承台拱裂 6 外门斗、室外台阶和散水坡等部位宜与主体结构断开，散水坡分段不宜超过1.5m，坡度不宜小于3%，其不宜填入非冻胀性材料7 对跨年度是施工的建筑，入冻前应对地基采取相应的防护措施；按采暖设计防冻害措施的建筑物，当冬季不能正常采暖，也应对地基采取保温措施范文九：北方地区室外给水管道设施冬季防冻措施探讨北方地区室外给水管道设施冬季防冻措施探讨摘要：北方地区室外给排水管道设施冬季防冻意义重大，它关系到人们的生活、生产等活动，而在我国北方地区，给水管道冻胀时有发生，造成人们生活的不便，甚至影响企业的正常生产，为此结合工程实例探讨北方地区室外给排水管道设施冬季防冻措施 关键词：管道爆裂 保温防冻 加强措施 注意事项引言近年来连续出现罕见的低温雨雪天气给我国北方地区的生活带来了诸多不便，室外给排水管道设施冻胀爆裂现象时有发生，给人民群众的生活造成不必要的经济损失与麻烦，室外给水管道的防冻成为一项重要工作。
极端寒冷的恶劣天气是导致室外给水管道冻胀的罪魁祸首，这就需要我们在设计、安装管道设施过程中采取预防和保护措施，最大限度的降低管道冻胀爆裂现象的发生，为此本文结合工程实例探讨室外给水管道设施的防冻措施1 给水管道设备冻胀原因首先，我国北方地区冬季较为寒冷，多数地区冬季最低气温都在-30℃以下，冰冻线超过两米，在设计、施工时未保证管道的埋深或管道覆土未按规范要求回填夯实，都可能造成管道的冻胀其次，一些给水管道为消防专用，平时管道内的水为静止状态，得不到热量的补充，随着水温持续降低，管道冻胀时有发生再次，室外给水管道附属构筑物中管道和设备外露，而井室通常不采取保温措施，内部温度也会降至冰点之下，最终导致管道冻胀最后，极端寒冷的恶劣天气在近几年频繁出现，冰冻深度超出规范的要求而导致给水管道冻胀总之，室外给水管道冻胀因素很多，不仅造成人们生活的不便，甚至影响企业的正常生产，给社会带来较大经济损失，为此解决我国北方地区室外给水管道的防冻问题，采取必要的防冻措施，保证人们的正常生活、生产具有重要意义 2 室外给水管道防冻措施2.1管道敷设根据《给水排水设计手册》（第3册：城镇给水）和《建筑给水排水设计规范》相关规定，当给水管管径dn≤300时，管底在冰冻线以下的距离为dn+200。
例如：大连地区冰冻深度为930mm，按照上述要求，管上皮覆土厚度为1130mm，因此大连市内给水管道覆土厚度统一规定为1.2m2.2 地沟内给水管道有时因地下管道较多，考虑日常维护管理、检修的方便，常设置公共管沟，因管沟深度通常位于冰冻线以内，此种做法要特别注意沟内给水管道的防冻问题通过对大庆、牡丹江等地区的实地考察，管沟内给水管道保温的同时需进行必要的热损失补偿， 即进行伴热，可采取的措施有电伴热或供热管道伴热电伴热系统的主要思想是用电热器件电缆、电热膜等贴在管道外壁， 然后再加以绝热材料保温， 则可以完全解决管道的防冻问题虽然此种方式安全可靠，安装、管理方便，但是用电耗能大，尤其是针对大口径给水管道更为突出，给用户带来很大经济负担近年来，随着供热能力的不断提高，人们在实践中逐步放弃了电伴热的保温方式，取而代之的是供热管道伴热，在施工过程中将给水管道和采暖管道贴邻敷设，补偿给水管道热损失，管道安装详见图1，取得了很好的效果，解决了电伴热耗能大的弊端下面以牡丹江地区为例，介绍利用供热管道伴热的保温方式1）基本参数给水管道口径dn200，管道材质为球墨铸铁，保温材料采用超细玻璃棉制品，保温层厚度σ=100mm。
2）给水管道热损失δt= t0- tat0—需要伴热维持的水温，用于防冻时t0取5℃；ta—极端平均最低环境气温，牡丹江市ta取-33.1℃；根据δt查玻璃棉制品电伴热管道散热量表，给水管道热损失量qb=23.7w/m，按下式计算管道实际散热量qtb=f×qbf—保温材料修正系数，超细玻璃棉f=0.81qtb=0.81×23.7=20 w/m（3）伴热管道散热量qbr=k—传热系数，按供热空调设计手册取值，k=11.0w/（m2.℃） f—每米伴热管道传热面积，㎡给水管线与dn50采暖回水管捆绑计算）—管道外表面温度与环境温度的温差，取温差为50℃-5℃=45℃ qbr=11.0×2×π×0.0285×45=88.6w2.3 给水管道附属构筑物给水管道附属构筑物主要包含阀门井、消火栓井、排气阀井和排泥阀井，通常为砖砌或钢筋混凝土砌筑，因井体通常位于冰冻线以内，其内部管道和阀门极易发生冻胀，从而影响给水系统的全线供水，针对以上冻胀原因，可采取如下保温措施：①所有井室井盖均采用双层保温井盖，其中保温井盖可采用100mm厚的苯板；②井内填充珍珠岩或碎聚苯乙烯块，为方便给水设备的检修和操作，可将上述保温材料袋装放置于井室内，所有填充物必须密实；③井室内壁做100mm厚的苯板保温；④因普通粘土砖较钢筋混凝土的导热系数小，因此井室砌筑材料应优先选用砖，增加井室保温效果。
施工过程中，根据工程地理位置和建设需求，可针对性的选择上述措施，达到管道防冻的目的，井室保温做法详见图22.4其它措施①给水管道附属构筑物的井壁周围土质采用置换措施，填充一些炉渣保温，井室周围表层加一层黄黏土以减少地表水向土壤下方渗透②给水管道沿建筑物敷设时，尽量布置在建筑物的南侧（向阳面），增加管道所在位置地面的太阳辐射时间，减少土层内的热损失 3 注意事项3.1 所有给水管道的回填土要严格按照《给水排水管道工程施工及验收规范》的要求执行，保证覆土厚度及回填土的密实度3.2 地沟内给水管道采用电伴热或供热管道伴热时，给水管材应选用金属材质，设备处的保温要按照管道和设备保温、防结露及电伴热中相关要求处理3.3 室外给水管道的适当位置应设置放水阀门，遇有极端严寒天气时可放空管道内的积水，防止管道冻胀而损坏3.4 经技术经济比较后，室外给水管道的覆土厚度可适当增加，加强管线的防冻保护4 结束语由于我国地域广阔，不同地区的气象参数差异甚大，保温防冻措施做法必然不尽相同，笔者针对工程实例列举了几种管道的防冻措施供各位读者参考，以期共同探讨参考文献：[1]gb50013-2006.室外给水设计规范[2]gb50015-20北方地区室外给水管道设施冬季防冻措施探讨03（2009年版）.建筑给水排水设计规范[3]gb50268-2008.给水排水管道工程施工及验收规范[4]03s401.管道和设备保温、防结露及电伴热[5]给水排水设计手册.第1册：常用资料[6]给水排水设计手册.第3册：城镇给水范文十：严寒地区隧道消防管道保温防冻措施探讨_潘勇交通工程严寒地区隧道消防管道保温防冻措施探讨潘勇，孙文侠，王红燕100195）（中国公路工程咨询集团有限公司中咨华科交通建设技术有限公司，北京摘要：隧道消防事关道路交通安全的重大问题，严寒地区保证冬季消防水管正常供水尤为重要。
因此消防管道防冻是消防设计和施工单位应重点考虑的问题之一，本文就目前较常用的隧道消防管道防冻方案做了初步探讨关键词：严寒地区；消防；管道；防冻中图分类号：U491文献标识码：B1前言在我国的广大北方地区，随着长大隧道的增多，水消防设施应用也越来越广泛，但是在不使用工况下，给水管道、消防管道内介质流速为零，为了保证各管网在冬季正常运行，要求各种管道不发生冻结以备随时使用，则必须对管道进行防冻处理目前实施管道防冻的方法比较多，没有对不同方案进行系统的分析比较．本文主要分析目前隧道消防主要防冻方案的可行性和经济性，以便针对实际工程选择出合理经济的隧道消防管道防冻方案根据包扎的保温材料不同，可以起到一定的保温防冻效果，但对于冬季温度极低地区，此方案作用有限，尤其对于交通安全的隧道消防系统，采用此方式防冻时候，要充分考虑当地气候条件但是此种方案优点就是造价低、施工维护方便包扎防冻安装现场如图1所示2隧道消防管道保温防冻方案概述2.1包扎管道防冻室外水管、阀门的防冻可用棉、麻织物或稻草绳子等保温材料进行包扎，可以起到一定的保温防冻效果2.2填充防冻液防冻用防冻液充满系统管网，火灾时，防冻液喷出后，随即喷水，防冻液规格和质量的不同防冻效果也会有所不同。
2.3管道伴热（暖）系统防冻把温（伴）热带缠绕或平放在需要加热、保温、防冻的管道、阀门、泵体、贮罐等器件上，当通电后发热，随着温度升高，电阻自动逐渐增大，最后，在某一温度时电阻值发生突变，以至阻断电流，温度不再升高若管道温度降低，此时芯带的电阻值又变小，电流又自动增大，又对管道加热，达到保温目的，防冻效果最好图1包扎防冻现场图3.2填充防冻液防冻利用防冻液充填消防管的防冻方案，防冻液在冻结点以上温度时流动性好可以管道输送该防冻方案免除了绝热保温和伴暖的初投资费及运行费，故投资小但该方案存在的技术难点为：（1）如果隧道消防用水同时兼顾生活用水的话，则应保证防冻液无毒，另外不能具有助燃性和可燃性2）消防设备及设施应考虑防冻液会对水成膜泡沫等化学成分有影响另外，需要解决在升温时吸纳防冻液的膨胀量、降温时填补防冻液的收缩量，这在技术上有些难度3.3管道伴热（暖）系统防冻该方案以加热电缆为主，产品商品化程度高、柔韧灵活、安全可靠、施工快捷、经济并符合环保要求方案对电热器件及相应配套没施要求较高，并且整个伴暖3方案比较3.1包扎管道防冻作者简介：潘勇（1979-），男，安徽桐城人，工程师，从事交通工程机电设计工作。
2142010年11期(总第71期)系统工作必须监测控制，在电伴暖意外失效的情况下，能够及时发现和抢修该方案具有普遍的适用性，能够满足不同管道的防冻要求但是其前期资金投入较大，安装测试需要专业人员进行、较复杂运营费用相比较前两种方案较高三种防冻方案比较表如表1所示表1三种防冻方案比较表3电伴热投资估算/元4.2.2运行费用(1)耗电量应用最广泛的自控电伴热线每米用电量为33W管道全长为以1000m计，每小时用电量为1000×33/1000=33kW.h当管道温度达到维持温度上限时，电伴热的发热量将逐渐减少，输出功率亦随之下降，从而电伴热的4方案经济分析4.1包扎和防冻液方案分析4.1.1投资费用(1)包扎物：按价格为5元/m计全长以1000m计，则材料费用为1000×5＝5000元；安装费用(主要是人工工资),安装费用(主要是人工工资)，按2000元计2)防冻液：按价格为人民币5元/L全长以1000m计，按150的管子计算，则材料费用为3.14×2（0.15÷2）×1000×1000×6＝8.8万元；安装费用(主要是人耗电量一般为额定功率的60％；电价若按0.20元/kW.h计，运行日为100天(2400h)，则每年正常耗电费用为：（33×2400)×0.20×60%=9504元。
2)维修费用自控电伴热几乎不需要维修，按规定每年只需要摇表测绝缘即可，这里按10000元/年估算经以上分项估算，电伴热运行费用估算见表4表4电伴热操作费用估算/元工工资)，按3000元计综合以上数据，得到投资估算表(见表2)表2包扎和防冻液方案投资估算/元电伴热方案的年费用为：年折旧费用+年运行费用=299810/12+19504=44488.2元5结语综合考虑以上因素，若隧道所在地冬季温度不是很4.1.2运行费用几乎不需要维修费用4.2电伴热方案分析4.2.1投资费用(1)电伴热线：自控温电伴热线，电压220V，伴热温度为5℃，价格为人民币133元/m全长以1000m计，则材料费用为1000×133＝133000元；安装费用(主要是人工工资)，每1m按3元计算，为1000×3=3000元2)供电配电系统：包括配电室、输电线路等材料费用为157000元安装费用为6810元综合以上数据，得到投资估算表(见表3)低、延续时间不是很长、且用于隧道消防系统的资金有限情况下，建议综合采用包扎管道防冻和填充防冻液防冻两种措施当管道施工时就应该用棉、麻织物或稻草绳子进行包扎作好初步预防工作，当冬季温度过低时再添加防冻液进一步预防。
并且安排专人按时检查管道防冻情况，确保火灾时供水畅通若隧道所在地冬季严寒地区隧道消防管道保温防冻措施探讨_潘勇温度很低、延续时间较长、用于隧道消防系统的资金充裕情况下，建议采用伴热（暖）系统防冻电伴热因本身根据感应管壁（介质）的温度而自调发热量，是一种节能措施另外电伴热可以有效地杜绝蒸汽伴热的跑、冒、滴、漏现象，可改善当地环境2010年11期(总第71期)215。
