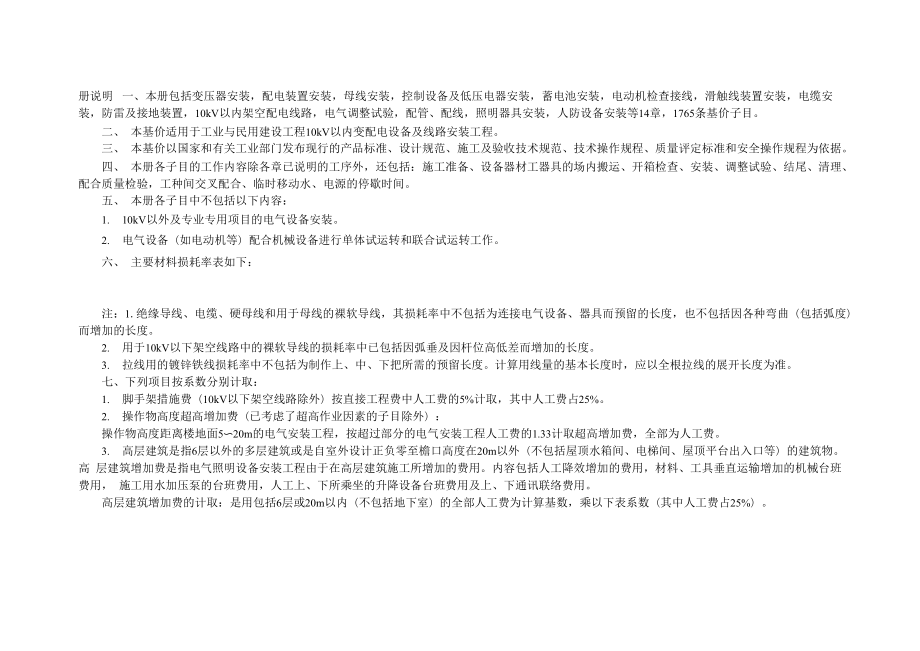

册说明 一、本册包括变压器安装，配电装置安装，母线安装，控制设备及低压电器安装，蓄电池安装，电动机检查接线，滑触线装置安装，电缆安装，防雷及接地装置，10kV以内架空配电线路，电气调整试验，配管、配线，照明器具安装，人防设备安装等14章，1765条基价子目二、 本基价适用于工业与民用建设工程10kV以内变配电设备及线路安装工程三、 本基价以国家和有关工业部门发布现行的产品标准、设计规范、施工及验收技术规范、技术操作规程、质量评定标准和安全操作规程为依据四、 本册各子目的工作内容除各章已说明的工序外，还包括：施工准备、设备器材工器具的场内搬运、开箱检查、安装、调整试验、结尾、清理、 配合质量检验，工种间交叉配合、临时移动水、电源的停歇时间五、 本册各子目中不包括以下内容：1. 10kV以外及专业专用项目的电气设备安装2. 电气设备（如电动机等）配合机械设备进行单体试运转和联合试运转工作六、 主要材料损耗率表如下：注：1.绝缘导线、电缆、硬母线和用于母线的裸软导线，其损耗率中不包括为连接电气设备、器具而预留的长度，也不包括因各种弯曲（包括弧度） 而增加的长度2. 用于10kV以下架空线路中的裸软导线的损耗率中已包括因弧垂及因杆位高低差而增加的长度。
3. 拉线用的镀锌铁线损耗率中不包括为制作上、中、下把所需的预留长度计算用线量的基本长度时，应以全根拉线的展开长度为准七、下列项目按系数分别计取：1. 脚手架措施费（10kV以下架空线路除外）按直接工程费中人工费的5%计取，其中人工费占25%2. 操作物高度超高增加费（已考虑了超高作业因素的子目除外）：操作物高度距离楼地面5〜20m的电气安装工程，按超过部分的电气安装工程人工费的1.33计取超高增加费，全部为人工费3. 高层建筑是指6层以外的多层建筑或是自室外设计正负零至檐口高度在20m以外（不包括屋顶水箱间、电梯间、屋顶平台出入口等）的建筑物高 层建筑增加费是指电气照明设备安装工程由于在高层建筑施工所增加的费用内容包括人工降效增加的费用，材料、工具垂直运输增加的机械台班费用， 施工用水加压泵的台班费用，人工上、下所乘坐的升降设备台班费用及上、下通讯联络费用高层建筑增加费的计取：是用包括6层或20m以内（不包括地下室）的全部人工费为计算基数，乘以下表系数（其中人工费占25%）1 1 111序号11材料名称 1111r111 1111 11裸软导线（包括铜、铝、钢线、钢芯铝线） 112 1绝缘导线（包括橡皮、塑料、软花线） 113 1电力电缆 114 I控制电缆 115 1硬母线（包括钢、铝、铜、带形、管形、棒形、槽形） 116 1钢绞线、镀锌铁线 117 1金属管材、管件 118 1金属板材 119 1型钢 1110 I金具 1111 1压接线夹、螺栓类 1112 |木螺钉、圆钉 1113 |绝缘子类 1114 |低压瓷横担 11 115 |1瓷夹等小瓷件 11材料名称 I损耗率一般灯具及附件 I 1.0%荧光灯、水银灯灯泡 I 1.5%灯泡（白炽） I 3.0%玻璃灯罩 I 5.0%灯头、开关、插座 I 2.0%刀开关、铁壳开关、保险器I 1.0%塑料制品（槽、板、管） | 5.0%木槽板、圆木台 I 5.0%木杆类（木杆、木横担、横木、桩木等）I 1.0%混凝土电杆及制品类 | 0.5%石棉水泥板及制品 I 8.0%砖、水泥 | 4.0%砂、石 | 8.0%油类 I 1.8%电缆桥架、钢横担 I 0.5%11层数11 9层以内（1 1| 12层以内（40m | 15层以内（1| 18层以内（1 1| 21层以内（|11_| 30m)1|)1|50m)1|60m)1| 70m) |J 1111_以人工费为计算基数1| 4%11| 5%_| 1| 6% 1 1| 8%11 1| 10% |J 111层数1| 24层以内（1 1| 27层以内（90m | 30层以内（1| 33层以内（1 1| 36层以内（|11_| 80m)1|)1|100m)1|110m)1|120m) |J 1111—以人工费为计算基数1| 12%11| 13%11| 15%11| 17%11 1| 19% |J 1注：120m以外可参照此表相应递增。
为高层建筑供电的变电所和供水等动力工程，如装在高层建筑的底层或地下室的，均不计取高层增加费，装在 20m以外的变配电工程和动力工程则同样计取高层建筑增加费4. 安装与生产同时进行降效增加费按直接工程费中人工费的10%计取，全部为人工费5. 在有害身体健康的环境中施工降效增加费按直接工程费中人工费的10%计取，全部为人工费第一章变压器安装说明一、 本章适用范围：油浸电力变压器、干式变压器、整流变压器、自耦式变压器、带负荷调压变压器、电炉变压器、整流变压器及消弧线圈安 装工程二、 电炉变压器安装按同容量电力变压器安装子目乘以系数2.0，整流变压器安装按同容量电力变压器安装子目乘以系数1.60三、 变压器油是按设备带来考虑的，但施工中变压器油的过滤损耗及操作损耗已包括在有关子目中四、 变压器安装过程中放注油、油过滤所使用的油罐，已摊入油过滤子目中五、 变压器的器身检查：4000kVA以内是按吊芯检查考虑，4000kVA以外是按吊钟罩考虑的，如果4000kVA以外的变压器需进行吊芯检查，机 械费乘以系数2.0六、 干式变压器安装中按不带保护外罩考虑，如带有保护外罩，人工费和机械费乘以系数1.2。
七、 整流变压器、消弧线圈、并联电抗器的干燥按同容量变压器干燥子目执行，电炉变压器干燥按同容量变压器干燥子目乘以系数2.0八、 变压器干燥棚的搭拆工作，若发生时可按实计算九、 油样的耐压试验已列入变压器系统调试子目中；化验和色谱分析，需要时按实计算十、瓦斯继电器的检查及试验已列入变压器系统调整试验子目内十一、消弧线圈的干燥按同容量电力变压器干燥执行，以台为计量单位工程量计算规则一、 油浸电力变压器、干式变压器依据名称、型号、容量(kVA),按设计图示数量计算，以台为计量单位二、 整流变压器、自耦式变压器、带负荷调压变压器依据名称、型号、规格、容量(kVA)，按设计图示数量计算，以台为计量单位三、 电炉变压器、消弧线圈依据名称、型号、容量(kVA)，按设计图示数量计算，以台为计量单位四、 变压器油过滤不论过滤多少次，直到过滤合格为止，以吨为计量单位，其具体计算方法如下：1. 变压器安装基价未包括绝缘油的过滤，需要过滤时，可按制造厂提供的油量计算2. 油断路器及其他充油设备的绝缘油过滤，可按制造厂规定的充油量按下式计算：油过滤数量(t)=设备油重(t) X (1 +损耗率)五、 变压器干燥：通过试验判定需要干燥的变压器才能列此项目，依据容量(kVA)，以台为计量单位。
第二章配电装置安装说明一、 本章适用范围：各种断路器、真空接触器、隔离开关、负荷开关、互感器、电抗器、电容器、滤波装置、高压成套配电柜、组合型成套箱 式变电站等安装工程二、 配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按设计图示数量计算，执行铁构件制作安装或成品价三、 设备本体所需的绝缘油、六氟化硫气体、液压油等均按设备带有考虑四、 设备安装所需的地脚螺栓按土建预埋考虑，不包含二次灌浆五、 互感器安装系按单相考虑，不包含抽芯及绝缘油过滤，特殊情况另作处理六、 电抗器安装系按三相叠放、三相平放和二叠一平的安装方式综合考虑，不论何种安装方式，均不作换算，一律执行本子目干式电抗器安 装子目适用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器的安装七、 高压成套配电柜安装系综合考虑，不分容量大小，也不包含母线配制及设备干燥八、 低压无功补偿电容器屏(柜)安装按第四章中的相应子目计算九、 组合型成套箱式变电站主要是指10kV以内的箱式变电站，一般布置形式为变压器在箱的中间，箱的一端为高压开关位置，另一端为低压开关位置组合型低压成套配电装置其外形像一个大型集装箱，内装6〜24台低压配电箱(屏)，箱的两端开门，中间为通道，称为集装箱式低压配电室，执 行第四章中的相应子目。
十、每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量应按第三章中的相应基价另行计算十一、高压成套配电柜和箱式变电站安装均未包括基础槽钢、母线及引下线的配置安装工程量计算规则一、 油断路器、真空断路器、SF6断路器、空气断路器、真空接触器依据名称、型号、容量(A)，按设计图示数量计算，以台为计量单位二、 隔离开关、负荷开关依据名称、型号、容量(A)，按设计图示数量计算，以组为计量单位三、 互感器依据名称、型号、规格、类型，按设计图示数量计算，以台为计量单位四、 高压熔断器依据名称、型号、规格，按设计图示数量计算，以组为计量单位五、 避雷器依据名称、型号、规格、电压等级，按设计图示数量计算，以组为计量单位六、 干式电抗器依据名称、型号、规格、质量，按设计图示数量计算，以组为计量单位七、 干式电抗器干燥：依据每组质量，按设计图示数量计算，以组为计量单位八、 油浸电抗器依据名称、型号、容量(kVA)，按设计图示数量计算，以台为计量单位九、 油浸电抗器干燥：依据容量(kVA)，按设计图示数量计算，以组为计量单位十、移相及串联电容器、集合式并联电容器：依据名称、型号、规格、质量，按设计图示数量计算，以个为计量单位。
十一、并联补偿电容器组架依据名称、型号、规格、结构，按设计图示数量计算，以台为计量单位十二、交流滤波装置组架依据名称、型号、规格、回路，按设计图示数量计算，以台为计量单位十三、高压成套配电柜依据名称、型号、规格、母线设置方式、回路，按设计图示数量计算，以台为计量单位十四、组合型成套箱式变电站依据名称、型号、容量(kVA),按设计图示数量计算，以台为计量单位第三章母线安装说明一、 本章适用范围：软母线、带形母线、槽形母线、共箱母线、低压封闭式插接母线槽、重型母线安装工程二、 组合软母线安装不包含两端铁构件制作安装和支持瓷瓶、带形母线的安装组合软导线的跨距是按标准跨距综合考虑的，如实际跨距与子 目不符时不作换算三、 软母线安装是按单串绝缘子考虑，如设计为双串绝缘子，人工费乘以系数1.08耐张绝缘子串的安装已包括在软母线安装内四、 两跨软母线间的跳引线安装，不论两端的耐张线夹是螺栓式或压接式，均执行软母线跳线，不得换算五、 软母线的引下线、跳线、设备连线均按导线截面分别执行子目，不区分引下线、跳线和设备连线软母线经终端耐张线夹引下不经T形线 夹或并沟线夹引下）与设备连接的部分均执行引下线子目，不得换算。
六、 带形钢母线安装执行同规格的铜母线安装七、 带形母线伸缩接头和铜过渡板均按成品考虑，子目只考虑安装八、 高压共箱母线和低压封闭式插接母线槽均按制造厂供应的成品考虑，子目只包含现场安装封闭式插接母线槽如果在竖井内安装，人工费 和机械费乘以系数2.0九、 低压封闭式插接母线槽每节之间的接地连线设计规格不同时允许换算十、带形母线、槽形母线安装均不包括支持瓷瓶安装和钢构件配置安装，其工程量应分别按设计成品数量执行本章和第四章中的相应子目工程量计算规则一、 共箱母线依据型号、规格，按设计图示尺寸以长度计算，以米为计量单位二、 重型母线依据型号、容量（A），按设计图示尺寸以质量计算，以吨为计量单位三、 重型铝母线接触面加工指铸造件需加工接触面时，可以按其接触面大小，以片为计量单位四、 母线伸缩接头及铜过渡板安装均以个为计量单位五、 槽形母线与设备连接分别以连接不同的设备以台为计量单位槽形母线及固定槽形母线的金具按设计用量加损耗率计算六、 低压（指380V以内）封闭式插接母线槽：依据不同型号、容量（A）按设计图示尺寸计算，以米为计量单位，长度按设计母线的轴线长度计算， 分线箱以台为计量单位，分别以电流大小按设计数量计算。
七、 软母线指直接由耐张绝缘子串悬挂部分，按软母线截面大小分别以'跨/三相”为计量单位设计跨距不同时，不得调整导线、绝缘子、线 夹、弛度调节金具等均按施工图设计用量加基价规定的损耗率计算软母线预留长度按下表计算软母线安装预留长度 单位：m/根111 1项目 11耐张1| 跳线11 1| 引下线、设备连接线 11 1111—1预留长度 112.5 |10.811 1I 0.6 1—1 1八、 软母线引下线，指由T形线夹或并沟线夹从软母线引向设备的连接线，以跨为计量单位，每三相为一跨九、 组合软母线安装，按三相为一组计算跨距（包括水平悬挂部分和两端引下部分之和）系以45m以内考虑的，实际跨度不同不得调整导线、 绝缘子、线夹、金具按设计图示数量加基价规定的损耗率计算十、带形母线安装及带形母线引下线安装包括铜排、铝排，分别以不同截面和片数以米/单相”为计量单位母线和固定母线的金具均按图示数 量加损耗率计算十一、硬母线配置安装预留长度按下表规定计算硬母线配置安装预留长度 单位：m/根1 11序号11 1项目1| 预留长度11| 说明1_11__11 11 1 1带形、槽形母线终端1I 0.3 |1从最后一个支持点算起111 2 |带形、槽形母线与分支线连接I 0.5 |分支线预留11 3 |带形母线与设备连接| 0.5 |从设备端子接口算起11 4 |多片重型母线与设备连接| 1.0 |从设备端子接口算起11 5 |1 1 槽形母线与设备连接| 0.5 |1从设备端子接口算起11 —1十二、穿墙套管安装不分水平、垂直安装，均以个为计量单位。
十三、悬垂绝缘子串安装，指垂直或V形安装的提挂导线、跳线、引下线、设备连接线或设备等所用的绝缘子串安装，按单、双串分别以串为 计量单位十四、支持绝缘子安装分别按安装在户内、户外、单孔、双孔、四孔固定，以个为计量单位十五、设备连接线安装，指两设备间的连接部分不论引下线、跳线、设备连接线，均应分别按导线截面、三相为一组计算工程量第四章 控制设备及低压电器安装说明一、 本章适用范围：控制设备、低压电器和集装箱式配电室安装工程控制设备包括：各种控制屏、继电信号屏、模拟屏、配电屏、整流柜、 电气屏（柜）、成套配电箱、控制箱等低压电器包括：各种控制开关、控制器、接触器、启动器等二、 控制设备安装中，除限位开关及水位电气信号装置外，其他均未包含支架制作安装三、 控制设备安装中未包含的工作内容1. 二次喷漆及喷字2. 电器及设备干燥3. 焊、压接线端子4. 端子板外部（二次）接线四、 屏上辅助设备安装中，包含标签框、光字牌、信号灯、附加电阻、连接片等，但不包含屏上开孔工作五、 设备的补充油，按设备自带考虑六、 各种铁构件制作中，均不包含镀锌、镀锡、镀铬、喷塑等其他金属防护费用需要时应另行计算七、 轻型铁构件系指结构厚度在3mm以内的构件。
八、 铁构件制作安装子目适用于本册范围内的各种支架、构件的制作安装九、 可控硅变频调速柜安装，按可控硅柜安装人工费乘以系数1.2，未包含接线端子及接线十、成套配电箱安装未包含支架制作安装十一、水位电气信号装置安装中未包含水泵房电气控制设备、晶体管继电器安装及水泵房至水塔、水箱的管线敷设十二、压铜接线端子亦适用于铜铝过渡端子十三、盘、柜配线基价子目只适用于盘上小设备元件的少量现场配线，不适用于工厂的设备修、配、改工程十四、焊（压）接线端子基价子目只适用于导线，电缆终端头制作安装中已包括压接线端子，不得重复计算十五、控制设备及低压电器安装均未包括基础槽钢、角钢的制作安装，其工程量应按本章相应子目另行计算工程量计算规则一、盘、箱、柜的外部进出线应考虑的预留长度按下表计算盘、箱、柜的外部进出线预留长度 单位：m/根11序号111 项目 11 1预留长度|11说明111 _111 1111 各种箱、柜、盘、板、1盒 11高+宽 |11盘面尺寸111_111 211单独安装的铁壳开关、自动开关、刀开关、启动|10.5 |1从安装对象中心算起1111——1器、箱式电阻器、变阻器H 1|1 1 1TI 3 |继电器、控制开关、信号灯、按钮、熔断器等小电| 0.3 |从安装对象中心算起|I I 器 I I II 4 | 分支接头 I 0.2 | 分支线预留 I二、 端子板外部接线按设备盘、箱、柜、台的外部接线图计算，以个为计量单位。
三、 盘柜配线按不同规格，以米为计量单位四、 小母线安装，按设计图示数量计算，以米为计量单位五、 焊压接线端子，分别导线截面，以个为计量单位六、 基础槽钢、角钢安装，以米为计量单位七、 铁构件制作安装均按设计图示数量计算，以成品质量千克为计量单位八、 网门、保护网制作安装，按网门或保护网设计图示的框外围尺寸计算，以平方米为计量单位九、 端子箱安装，以台为计量单位十、穿通板制作安装，以块为计量单位十一、木配电箱制作，以套为计量单位十二、配电板制作安装，以平方米为计量单位十三、控制屏、继电信号屏、模拟屏、低压开关柜、配电电源）屏、弱电控制返回屏依据名称、型号、规格，按设计图示数量计算，以台为计量 单位十四、箱式配电室依据名称、型号、规格、质量，按设计图示数量计算，以套为计量单位十五、硅整流柜依据名称、型号、容量（A），按设计图示数量计算，以台为计量单位十六、可控硅柜依据名称、型号、容量（kW），按设计图示数量计算，以台为计量单位十七、低压电容器柜、自动调节励磁屏、励磁灭磁屏、蓄电池屏（柜）、直流馈电屏、事故照明切换屏依据名称、型号、规格，按设计图示数量计 算，以台为计量单位十八、控制台、控制箱、配电箱依据名称、型号、规格，按设计图示数量计算，以台为计量单位。
十九、控制开关、低压熔断器、限位开关依据名称、型号、规格，按设计图示数量计算，以个为计量单位二十、控制器、接触器、磁力启动器、Y-^自耦减压启动器、电磁铁（电磁制动器）、快速自动开关、电阻器、油浸频敏变阻器依据名称、型号、规格，按设计图示数量计算，以台为计量单位二十一、分流器依据名称、型号、容量(A),按设计图示数量计算，以台为计量单位第五章蓄电池安装说明一、 本章适用范围：碱性蓄电池、固定密闭式铅酸蓄电池和免维护铅酸蓄电池安装工程二、 蓄电池防震支架按随设备供货考虑，安装按地平打眼装膨胀螺栓固定考虑三、 蓄电池电极连接条、紧固螺栓、绝缘垫均按设备带来考虑四、 本章中不包含蓄电池抽头连接用电缆及电缆保护管的安装五、 碱性蓄电池补充电解液由厂家随设备供货铅酸蓄电池的电解液已包含在子目内，不另行计算六、 蓄电池充放电电量已计入预算内，不论酸性、碱性电池均按其电压和容量按相应子目列项七、 铅酸蓄电池和碱性蓄电池安装内已包括了电解液的材料消耗，执行时不得调整工程量计算规则一、 免维护蓄电池安装以组件为计量单位，其具体计算如下例：某项工程设计一组蓄电池为220V / 500Ah，由12V的组件18个组成，则应执行12V / 500Ah的基价18组件。
二、 蓄电池防震支架依据规格、形式，以米为计量单位三、 蓄电池充放电依据容量，以组为计量单位四、 蓄电池依据名称、型号、容量，按设计图示数量计算，以个为计量单位基价中已包括了电解液的材料消耗，执行时不得调整第六章电动机检查接线说明一、 本章适用范围：各种电动机的检查接线二、 各类电机的检查接线均不包含控制装置的安装和接线三、 电机的接地线材质至今技术规范尚无新规定，本子目仍沿用镀锌扁钢25X4)编制的，如采用铜接地线时，主林导线和接头)应更换，但安装 人工和机械不变四、 本章的电动机检查接线，均不包括电动机干燥，发生时其工程量应按电机干燥另行计算电机干燥系按一次干燥所需的工、料、机消耗量考虑的，在特别潮湿的地方，电机需要进行多次干燥，应按实际干燥次数计算在气候干燥、电机绝缘性能良好、符合技术标准不需要干燥时，则不计 算干燥费用五、电机解体检查子目应根据需要选用如不需要解体时，只执行电机检查接线工程量计算规则一、 电动机干燥基价分为小型电机和大中型电机，其界线划分为：单台电机质量在3t以内的为小型电机；单台电机质量在3t以外至30t以内的 为中型电机；单台电机质量在30t以外的为大型电机。
小型电机干燥依据电机容量(kW)以台为计量单位；中型电机干燥依据电机质量，以台为计量单位; 大型电机干燥以吨为计量单位二、 电动机解体检查依据容量(kW)以台为计量单位三、 电动机依据不同接线方式，按设计图示数量计算，以台为计量单位第七章滑触线装置安装说明一、 本章适用范围：轻型、安全节能型滑触线，角钢、扁钢、圆钢、工字钢滑触线及移动软电缆安装工程二、 滑触线支架的基础铁件及螺栓，按土建预埋考虑三、 滑触线及支架的油漆，均按涂一遍考虑四、 移动软电缆敷设中未包含轨道安装及滑轮制作五、 滑触线伸缩器和座式电车绝缘子支持器的安装，已分别包含在'滑触线安装”和”滑触线支架安装”子目内，不另行计算六、 滑触线及支架安装是按10m以内标高考虑的，如超过10m时按超高系数计算工程量计算规则一、 滑触线支架依据规格、型号，按设计图示数量计算，以副为计量单位二、 滑触线拉紧装置及支持器依据规格、型号，按设计图示数量计算，以套为计量单位三、 移动软电缆沿钢索敷设，依据长度，以根为计量单位沿轨道敷设，依据规格，以米为计量单位四、滑触线安装应考虑的附加和预留长度按下表的规定计算:滑触线安装的附加和预留长度单位：m /根1 11序号11 11项目 |1预留长度1| 说明11 11 1 11 11圆钢、铜母线与设备连接 |10.21|从设备接线端子接口起算111 11 2 |1 11圆钢、铜滑触线终端 |10.51|从最后一个固定点起算111 11 3 |1 11角钢滑触线终端 |11.01|从最后一个支持点起算111 11 4 |1 11扁钢滑触线终端 |11.31|从最后一个固定点起算111 11 5 |1 11扁钢母线分支 |10.51| 分支线预留 111 11 6 |1 11扁钢母线与设备连接 |10.51|从设备接线端子接口起算111 11 7 |1 11轻轨滑触线终端 |10.81|从最后一个支持点起算111 11 8 |1安全节能及其他滑触线终端 |0.51|从最后一个固定点起算1五、滑触线依据名称、型号、规格、材质，按设计图示单相长度计算，以米为计量单位。
第八章电缆安装说明一、 本章适用范围：电力电缆和控制电缆敷设，电缆桥架安装，电缆阻燃盒安装，电缆保护管敷设等二、 本章的电缆敷设适用于10kV以内的电力电缆和控制电缆敷设子目系按平原地区和厂内电缆工程的施工条件编制的，未考虑在积水区、水底、井下等特殊条件下的电缆敷设，厂外电缆敷设工程按第十章中的相应项目另计工地运输三、 电缆如在一般山地、丘陵地区敷设，人工费乘以系数1.3该地段所需的施工材料如固定桩、夹具等按实另计四、 电缆敷设中未考虑因波形敷设增加长度、弛度增加长度、电缆绕梁柱）增加长度以及电缆与设备连接、电缆接头等必要的预留长度，该增加 长度应计人工程量内五、 本章的电力电缆头均按铝芯电缆考虑，铜芯电力电缆头按同截面电缆头子目乘以系数1.2，双屏蔽电缆头制作安装人工费乘以系数1.05六、 电力电缆敷设均按三芯（包含三芯连地）考虑，五芯电力电缆敷设子目乘以系数1.3，六芯电力电缆敷设子目乘以系数1.6，每增加一芯子目增 加30%，以此类推单芯电力电缆敷设按同截面电缆子目乘以系数0.67截面400mm2以外至800mm2的单芯电力电缆敷设按400mm2电力电缆子目执 行800〜1000mm2的单芯电力电缆敷设按400mm2电力电缆子目乘以系数1.25执行。
240mm2以外的电缆头的接线端子为异形端子，需要单独加工，应 按实际加工价计算七、 电缆沟挖填方亦适用于电气管道沟等的挖填方工作八、 桥架安装1. 玻璃钢梯式桥架和铝合金梯式桥架子目均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架和铝合金槽式桥架子目2. 钢制桥架主结构设计厚度如大于3mm，人工、机械乘以系数1.23. 不锈钢桥架安装，执行钢制桥架子目乘以系数1.1九、 本章电缆敷设系综合子目，已将裸包电缆、铠装电缆、屏蔽电缆等因素考虑在内，因此凡10kV以内的电力电缆和控制电缆均不分结构形式 和型号，一律按相应的电缆截面和芯数执行子目十、本章未包含下列工作内容：1. 隔热层、保护层的制作安装2. 电缆冬季施工的加温工作和在其他特殊施工条件下的施工措施费和施工降效增加费十一、本章中的电缆支架制作安装只适用于大型电缆支架的制作安装十二、电缆沟挖填中的”含建筑垃圾土”系指建筑物周围及施工道路区域内的土质中含有建筑碎块或含有砌筑留下的砂浆等，称为建筑垃圾土电 缆沟挖填不包含恢复路面十三、塑料电缆槽、混凝土电缆槽安装未包含各种电缆槽和接线盒材料电缆槽的挖填土方及铺砂盖砖另行计算宽100mm以内的金属槽安装， 可执行加强塑料槽子目。
固定支架及吊杆另计十四、电缆防腐不包含挖沟和回填土电缆刷色相漆按一遍考虑电缆缠麻层的人工可执行电缆剥皮子目，另计麻层材料费十五、户内干包式电力电缆头制作安装未包含终端盒、保护盒、铅套管和安装支架干包电缆头不装终端盒”时，称为”简包终端头”，适用于一般塑料和橡皮绝缘低压电缆十六、户内浇注式电力电缆终端头制作安装未包含电缆终端盒和安装支架浇注式电缆头主要用于油浸纸绝缘电缆十七、户内热缩式电力电缆终端头制作安装未包含安装支架和防护罩热缩式电缆头适用于0.5〜10.0kV的交联聚乙烯电缆和各种电缆十八、户外浇注式电力电缆终端头制作安装未包含安装支架、托箍、螺栓和防护（防雨）罩适用于0.5〜10.0kV的各种电力电缆户外终端头的制 作安装十九、浇注式、热缩式电力电缆中间头制作安装未包含保护盒、铅套管和安装支架二十、控制电缆终端头制作安装未包含铅套管和固定支架中间头制作安装未包含中间头保护盒二十一、电缆沟盖板揭、盖基价，按每揭或每盖一次以延长米计算如又揭又盖，则按两次计算工程量计算规则一、 电缆沟挖填依据土质按设计图示尺寸计算，以立方米为计量单位直埋电缆的挖、填土（石）方，除特殊要求外，可按下表计算土方量。
直埋电缆的挖、填土（石）方量 单位：m3I 1 1I 项目 I 电缆根数 II I 1 1I I 1〜2 I 每增一根 II 1 1 1I 每米沟长挖方量 I 0.45 I 0.153 II 1 1 1注：1.两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm计算的常规土方量（深度按规范的最低标准）2. 每增加一根电缆，其宽度增加170mm3. 以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算二、 人工开挖路面依据路面材质、厚度按设计图示尺寸计算，以平方米为计量单位三、 电缆沟铺砂盖砖依据电缆沟中埋设电缆的根数按设计图示尺寸计算，以米为计量单位四、 电缆沟揭（盖）盖板：依据沟盖板长度按设计图示尺寸计算，以米为计量单位五、 塑料电缆槽、混凝土电缆槽安装，以米为计量单位六、 电缆终端头及中间头均以个为计量单位电力电缆和控制电缆均按一根电缆有两个终端头考虑中间电缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计算（或按平均250m 一个中间头考虑）七、 电缆防火堵洞，以处为计量单位电缆防火隔板安装，以平方米为计量单位电缆防火涂料，以千克为计量单位。
电缆阻燃槽盒安装，以 米为计量单位八、 电缆防护，以米为计量单位九、 电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表规定增加附加长度电缆敷设附加长度 单位：m/根厂I |_1序号|1项目1 1I预留（附加）长度I 1 1说明1 I 1rI 1_11 I1电缆敷设驰度、波形弯度、交叉1 1I 2.5% I1 I按电缆全长计算1 I 1rI 1_12|1电缆进入建筑物1 1I 2.0m I1 I规范规定最小值1I 1rI 1_13 I1电缆进入沟内或吊架时引上（下）预留1 1I 1.5m I1 I规范规定最小值1 I 1rI 1_14 |1变电所进线、出线1 1I 1.5m I1 I规范规定最小值1I 1rI 1_15|1电力电缆终端头1 1I 1.5m I1 I检修余量最小值1I 1rI 1_16 I1电缆中间接头盒1 1I两端各留2.0m I1 1检修余量最小值1I 1rI 1_17 I1电缆进控制、保护屏及模拟盘等1 1I 高+宽 I1 1按盘面尺寸1I 1rIr18 I —F高压开关柜及低压配电盘、箱1 1I 2.0m IH F盘下进出线1I—1I 9 | 电动机 I 0.5m | 从电机接线盒起算 |F11—F-10 11厂用变压器H | 3.0m1H | 从地坪起算 1 T1 1r111111 11电缆绕过梁柱等增加长度1| 按实计算|11 1|按被绕物的断面情况计算增1|加长度 1 1 1r1112 |1电梯电缆与电缆架固定点1| 每处0.5m11| 规范规定最小值111 1注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
十、电缆敷设依据型号、规格、敷设方式，按设计图示尺寸以长度计算，以米为计量单位十一、电缆保护管：1. 依据材质、规格，按设计图示尺寸以长度计算，以米为计量单位2. 电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的一般按沟深).9m、沟宽按最外边的保护管两侧边缘外各增加 0.3m工作面计算3. 电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：(1) 横穿道路时，按路基宽度两端各增加2m2) 垂直敷设时，管口距地面增加2m3) 穿过建筑物外墙时，按基础外缘以外增加1m4) 穿过排水沟时，按沟壁外缘以外增加1m十二、电缆桥架依据型号、规格、材质、类型，按设计图示尺寸以长度计算，以米为计量单位十三、电缆支架依据材质、规格，按设计图示质量计算，以吨为计量单位第九章防雷及接地装置说明一、 本章适用范围：接地装置和避雷装置安装接地装置包括生产、生活用的安全接地、防静电接地、保护接地等一切接地装置的安装避雷 装置包括建筑物、构筑物、金属塔器等防雷装置，由受雷体、引下线、接地干线、接地极组成一个系统二、 本章不适于采用爆破法施工敷设接地线、安装接地极，也不包含高土壤电阻率地区采用换土或化学处理的接地装置及接地电阻的测定工作。
三、 户外接地母线敷设系按自然地平和一般土质综合考虑的，包含地沟的挖填土和夯实工作，执行本子目时不应再计算土方量如遇有石方、 矿渣、积水、障碍物等情况时可另行计算四、 本章中避雷针的安装、半导体少长针消雷装置安装均已考虑了高空作业的因素五、 高层建筑物屋顶的防雷接地装置应执行“避雷网安装”子目，电缆支架的接地线安装应执行户内接地母线敷设子目工程量计算规则一、 接地极依据材质、规格，按设计图示数量计算，以根为计量单位其长度按设计长度计算，设计无规定时，每根长度按2.5m计算若设计 有管帽时，管帽另按加工件计算二、 接地母线、避雷线依据材质、规格，按设计图示尺寸计算，以米为计量单位在工程计价时，接地母线、避雷线敷设长度按设计图水平和 垂直规定长度另加3.9%的附加长度（包括转弯、上下波动、避绕障碍物、搭接头所占长度）计算主材费时应另增加规定的损耗率三、 接地跨接线以处为计量单位，按规程规定凡需作接地跨接线的工程内容，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架 按一处计算四、 避雷针依据材质、规格、技术要求（安装部位），按设计图示数量计算，以根为计量单位独立避雷针安装以基为计量单位。
长度、高度、数 量均按设计规定五、 避雷引下线依据材质、规格、技术要求（引下形式）按设计图示尺寸计算，以米为计量单位六、 利用建筑物内主筋作接地引下线安装以米为计量单位，每一柱子内按焊接两根主筋考虑，如果焊接主筋数超过两根时，可按比例调整七、 均压环敷设以米为单位计算，主要考虑利用圈梁内主筋作均压环接地连线，焊接是按两根主筋考虑，超过两根时，可按比例调整长度按 设计需要作均压接地的圈梁中心线长度，以延长米计算八、 柱子主筋与圈梁连接以处为计量单位，每处按两根主筋与两根圈梁钢筋分别焊接连接考虑如果焊接主筋和圈梁钢筋超过两根时，可按比 例调整，需要连接的柱子主筋和圈梁钢筋处数按规定设计计算九、 钢、铝窗接地以处为计量单位（高层建筑六层以上的金属窗设计一般要求接地），按设计规定接地的金属窗数进行计算十、断接卡子制作安装以套为计量单位，按设计规定装设的断接卡子数量计算，接地检查井内的断接卡子安装按每井一套计算十一、半导体少长针消雷装置依据型号、高度，按设计图示数量计算，以套为计量单位第十章10kV以内架空配电线路说明一、 本章适用范围：10kV以内架空配电线路的电杆组立和导线架设二、 本章子目系按平原施工条件考虑的，其他地形条件下施工，人工费和机械费按下列地形系数予以调整。
丘陵的调整系数为1.20，一般山地、泥沼地带的调整系数为1.60三、 地形划分的特征1. 平原：地形比较平坦、地面比较干燥的地带2. 丘陵：地形有起伏的矮岗、土丘等地带3. 一般山地：指一般山岭或沟谷地带、高原台地等4. 泥沼地带：指经常积水的田地或泥水淤积的地带四、 全线地形分几种类型时，可按各种类型长度所占百分比求出综合系数进行计算五、 如冻土厚度大于300mm，冻土层的挖方量按挖坚土子目乘以系数2.5其他土层仍按土质性质执行基价六、 线路一次施工工程量按5根以外电杆考虑，如5根以内者，人工费和机械费乘以系数1.3七、 导线跨越架设：1，每个跨越间距均按50m以内考虑，大于50m而小于100m时按两处计算，以此类推2. 在同跨越档内，有多种（或多次）跨越物时，应根据跨越物种类分别执行子目3. 跨越子目仅考虑因跨越而多耗的人工、机械台班和材料，在计算架线工程量时，其跨越档的长度不应扣除八、 杆上变压器安装不包含变压器调试，抽芯，干燥，接地装置、检修平台、防护栏杆的安装杆上配电箱安装未包含焊（压）接线端子九、 双杆横担安装，基价乘以系数2.0工程量计算规则一、 底盘、卡盘、拉线盘按设计用量计算，以块为计量单位。
二、 拉线依据规格、形式，以根为计量单位三、 横担安装按设计图示数量计算，分不同形式和截面，以根为计量单位，基价按单根拉线考虑，若安装V形、Y形或双拼形拉线时，按2根 计算拉线长度按设计全根长度计算，设计无规定时可按下表规定计算：拉线长度 单位：m/根I 项目 I I II| 枰高（m） I 8 I 11.47 I 22.94 | 9.33 II I 1 1 1 1 11 19| 12.611| 25.221| 10.10111 11 11 1101| 13.7411| 27.4811| 10.92111 11 11 1111| 15.1011| 30.2011| 11.82111 11 11 1121| 16.1411| 32.2811| 12.62111 11 11 1131| 18.6911| 37.3811| 13.42111 11 11 1141| 19.6811| 39.3611| 15.121111 水平拉线1| 26.471 |1 |1四、 导线跨越架设，包括越线架的搭、拆和越线架的运输以及因跨趣障碍）施工难度而增加的工作量，以处为计量单位每个跨越间距按50m以内考虑，大于50m而小于100m时按2处计算，以此类推。
在计算架线工程量时，不扣除跨越档的长度五、 进户线架设，依据导线截面，以米为计量单位六、 杆上变配电设备安装以台或以组为计量单位，基价内包括杆和钢支架及设备的安装工作，但钢支架主材、连引线、线夹、金具等应按设计 规定另行计算，设备的接地安装和调试应按本章相应基价另行计算七、 工地运输，是指基价内未计价材料从集中材料堆放点或工地仓库运至杆位上的工程运输，分人力运输和汽车运输，以吨公里为计量单位 运输量计算公式如下：工程运输量=施工图用量X（1+损耗率）预算运输重量=工程运输量+包装物重量（不需要包装的可不计算包装物重量）运输重量可按下表的规定计算:运输重量表I 1材料名称 I 1单位 I1运输重量(kg)I 附注1I _11III11混凝土制品 I1_1人工浇制I11m3 I126001I 包括钢筋11I_11I11离心浇制I11m3 I128601I 包括钢筋11I_11III11线材 I1_1导线 I11kg I1WX1.151I 有线盘11I _11I11钢绞线 I11kg I1WX1.071I 无线盘11I _11I1木杆材料1I11m3 I15001I包括木横担11I_11I1金属、绝缘子1I11kg I1WX1.071I11I_11I螺栓1I1kg IWX1.011I1I注：W为理论重量；未列入者均按净重计算。
八、 无底盘、卡盘的电杆坑，其挖方体积按下式计算:V=0.8X0.8Xh式中h坑深九、 电杆坑的马道土、石方量按每坑0.2m3计算十、施工操作裕度按底拉盘宽每边增加0.1m十一、各类土质的放坡系数按下表规定计算各类土质的放坡系数I 土质 I 普通土、水坑 | 坚土 |松砂石| 泥水、流砂、岩石 |I 放坡系数 I 1 ： 0.3 | 1 : 0.25 | 1 : 0.2 | 不放坡 |十二、杆坑土质按一个坑的主要土质而定，如一个坑大部分为普通土，少量为坚土，则该坑应全部按普通土计算十三、带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增加的土（石）方量另计十四、导线架设：1 .依据型号（材质）、规格、地形，按设计图示尺寸以长度计算，以千米为计量单位2. 导线架设预留长度按下表规定计算导线预留长度单位：m /根1I1项目名称1| 长度1I1III1高度1|1 转角1| 2.51I11|1分支、终端1| 2.011I1III1低压1|1 分支、终端1| 0.51I11|1交叉跳线转角1| 1.511I1I1与设备连线1| 0.51I1I进户线1| 2.5I注：导线长度按线路总长度和预留长度之和计算。
计算主材费时应另增加规定的损耗率 十五、电杆组立依据材质、规格、类型、地形，按设计图示数量计算，以根为计量单位第十一章电气调整试验说明一、 本章适用范围：电力变压器系统、送配电装置系统、特殊保护装置（距离保护、高频保护、失灵保护、失磁保护、交流器断线保护、小电流 接地保护）、自动投入装置、接地装置、电动机及普通桥式起重机电气系统等的电气设备的本体试验和主要设备分系统调试工程二、 本章内容包含电气设备的本体试验和主要设备的分系统调试成套设备的整套启动调试按专业子目另行计算主要设备的分系统内所含的 电气设备元件的本体试验已包含在该分系统调试子目之内如：变压器的系统调试中已包含该系统中的变压器、互感器、开关、仪表和继电器等一、二 次设备的本体调试和回路试验绝缘子和电缆等单体试验，只在单独试验时使用，不得重复计算三、 变压器系统调试，以每个电压侧有一台断路器为准多于一个的断路器按相应电压等级的送配电设备系统调试的相应基价，另行计算四、 干式变压器、油浸电抗器调试，执行相应容量变压器调试基价乘以系数0.8五、 供电桥回路的断路器、母线分段断路器，均按独立的送配电设备系统计算调试费六、 送配电设备系统调试，适用于各种供电回路（包括照明供电回路）的系统调试。
凡供电回路中带有仪表、继电器、电磁开关等调试元件的（不 包括闸刀开关、保险器），均按调试系统计算移动式电器和以插座联接的家电设备业经厂家调试合格，不需要用户自调的设备均不应计算调试费用七、 送配电设备调试中的1kV以内子目适用于所有低压供电回路，如从低压配电装置至分配电箱的供电回路；但从配电箱直接至电动机的供电 回路已包含在电动机的系统调试子目内送配电设备系统调试包含系统内的电缆试验、瓷瓶耐压等全套调试工作供电桥回路中的断路器、母线分段断 路器皆作为独立的供电系统计算子目皆按一个系统一侧配一台断路器考虑若两侧皆有断路器时，则按两个系统计算如果分配电箱内只有刀开关、 熔断器等不含调试元件的供电回路，则不再作为调试系统计算八、 本章中不包含设备的烘干处理和设备本身缺陷造成的元件更换修理和修改，亦未考虑因设备元件质量低劣对调试工作造成的影响子目系 按新的合格设备考虑的，如遇以上情况，应另行计算经修配改或拆迁的旧设备调试，基价乘以系数1.1九、 本章中只限电气设备自身系统的调整试验未包含电气设备带动机械设备的试运工作，应按该专业有关基价另行计算十、调试基价中不包含试验设备、仪器仪表的场外转移费用。
十一、调试基价中系按现行施工技术验收规范编制的，凡现行规范（指子目编制时的规范）未包含的新调试项目和调试内容均应另行计算十二、调试基价中已包含熟悉资料、核对设备、填写试验记录、保护整定值的整定和调试报告的整理工作十三、电力变压器如有“带负荷调压装置”，调试子目乘以系数1.12三卷变压器、整流变压器、电炉变压器调试按同容量的电力变压器调试子 目乘以系数1.23〜10kV母线调试含一组电压互感器，1 kV以内母线系统调试子目不含电压互感器，适用于低压配电装置的各种母线（包含软母线）的调 试十四、电力变压器系统调试不包含避雷器、自动装置、特殊保护装置和接地装置的调试十五、送配电装置系统调试不包含特殊保护装置的调试断路器为六氟化硫或空气断路器的情况，基价乘以系数1.3十六、一般的住宅、学校、办公楼、旅馆、商店等民用电气工程的供电调试应按下列规定：1. 配电室内带有调试元件的盘、箱、柜和带有调试元件的照明主配电箱，应按供电方式执行相应的“配电设备系统调试'2. 每个用户房间的配电箱（板）上虽装有电磁开关等调试元件，但如果生产厂家已按固定的常规参数调整好，不需要安装单位进行调试就可直接 投入使用的，不得计取调试费用。
3. 民用电度表的调整校验属于供电部门的专业管理，一般皆由用户向供电局订购调试完毕的电度表，不得另外计算调试费用十七、高标准的高层建筑、高级宾馆、大会堂、体育馆等具有较高控制技术的电气工程（包括照明工程），应按控制方式执行相应的电气调试基价十八、特殊保护装置调试的所有保护装置。
