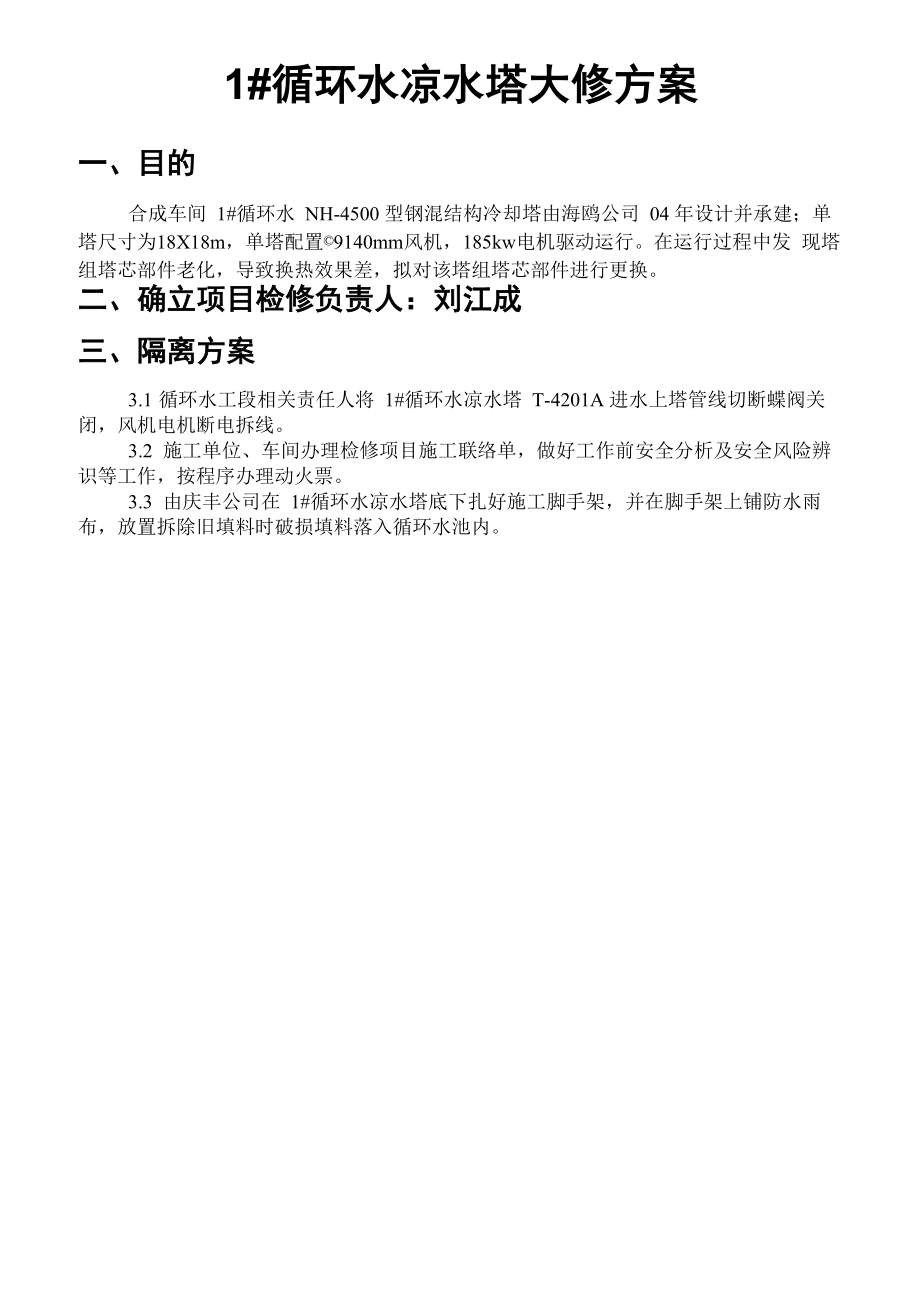

1#循环水凉水塔大修方案一、目的合成车间 1#循环水 NH-4500 型钢混结构冷却塔由海鸥公司 04 年设计并承建；单 塔尺寸为18X18m，单塔配置©9140mm风机，185kw电机驱动运行在运行过程中发 现塔组塔芯部件老化，导致换热效果差，拟对该塔组塔芯部件进行更换二、确立项目检修负责人：刘江成三、隔离方案3.1 循环水工段相关责任人将 1#循环水凉水塔 T-4201A 进水上塔管线切断蝶阀关 闭，风机电机断电拆线3.2 施工单位、车间办理检修项目施工联络单，做好工作前安全分析及安全风险辨 识等工作，按程序办理动火票3.3 由庆丰公司在 1#循环水凉水塔底下扎好施工脚手架，并在脚手架上铺防水雨 布，放置拆除旧填料时破损填料落入循环水池内四、施工进度网络图该冷却塔组单塔施工周期6 天，总施工周期12天，雨天延顺（本施工周期不包含前期准备工作， 不包含业主部分施工时间）五、 改造方案（一）拆除旧塔1、拆除顺序由外协施工单位从凉水塔顶部向下进行拆除：先拆收水器、喷头，再拆凉水塔内部 填料2、拆除填料在 1# 循环水凉水塔上塔管线东侧的凉水塔壁上拆除 4*4 平方的运料孔（具体方位 根据现场施工定），然后由外协施工人员人工从上往下拆除旧填料，为保证安全，拆空 区域铺设跳板。
填料共分上下两层，拆除填料时，将填料按纵向分成两个部分，采用分段作业a、 拆除上层填料，将填料通过运料口运出塔外b、 将一半底层填料运至塔外，随机安装底层填料c、 再拆除余下底层填料，再重新安装新填料d、 拆除的旧填料由吊车从1#循环水凉水塔顶部吊装至循环水凉水塔南侧石子地面 上，拆除彻底完成后用运输车装满后直接运至废料厂二）安装新塔旧塔拆除完毕后，应根据图纸核对基础尺寸，需整改的应及时整改并复验施工顺 序如下：清理现场——粘接填料——安装填料——安装收水器——清理现场——单机试车1 、填料粘结施工人员应熟悉填料粘接的特点，填料粘接前对成捆的填料片进行外观检查，填料 片粘接前应将填料片上的风沙等污物抖落干净要选择地面平整，四周通风的场地（循 环水凉水塔南侧空地）作为填料粘接的场所，施工前应清扫场地填料粘接时，以二人为一组，使用一只专用粘接盘将经搅拌均匀的粘接剂倒入粘 接盘中，使盘中粘接剂存量控制在 0.5~1cm 深填料粘接时，要做到片间的粘接点粘 接牢固，不得有虚粘和脱开的现象，各片间的有效粘接点不少于粘接点总数的 90%粘 接好的填料要堆放整齐，搬运时要轻拿轻放，不能在地面上拖，也不能抛落。
2、 安装填料填料通过运料口吊入塔内按图纸要求，按规格、数量将填料顺序堆放在填料支承 梁上堆放时必须轻拿轻放，堆放排列整齐，间距均匀，紧松适宜，无透无缝隙遇到 塔内边角及塔周部位，可现场根据实际情况对填料进行局部切割安装过程中应对填料层间，分块内的残留碎屑清理干净，不能有遗留杂物 填料安装检验完毕后，不得有人员在填料上随意走动若确实需要在填料上行走或 安装，需平铺木板3、 验收开车 改造完成自检合格之后，经车间、运行保障部等多方验收，合格后开车检验改造性能，并作交付使用手续六、所需材料：序号项目规格型号材质数量备注1收水器SJ型PVC1台套326m22收水器支撑及附件Q2351台套3喷头NS型ABS1台套含连接件1#喷头354套2#喷头154套臂管52套4薄膜填料IC-APVC1台套405m35壁板Q23510m2七、改造后冷却塔所达到的工艺参数表、项目名称工艺参数备注塔体结构钢混塔型号NH-4500干球温度e°C32.3气湿球温度T°C27.0象 参大气压PkPa100.2数相对湿度屮0.66空气密度Ykg/m31.13水进塔水温T1C42温出塔水温T2C32总处理水量m3/h9000单塔处理水量m3/h4500性单塔平面基础尺寸m18X18能 参淋水密度qm3/(m2・h)13.89数气水比入0.65淋水段风速Vm/s2.23重量风速gakg/( m2・s)2.53塔总阻力 Pq Pa133.44飘滴损失率（按循环水量计）<0.001%动力系统风机类别轴流风机直径 e mm9140利旧设计风量 G m3/h改造前提风机动压 Pd Pa51.55风机全压 AP Pa184.99风机轴功率 N' kW157配用电机功率N kW185利旧注：未改动风机，原塔风机系统需正常运行，达到上述风量才可满足此工况要求八、安全注意事项1、停车检修前必须加强车间及承包商人员的安全教育。
2、停车后系统工艺处理要彻底，确保不留死角3、设备、管线的置换清理和检修期间必须要有专人负责、专人监护4、检修结束后的设备、管线等要认真进行检查、清理、吹扫，杜绝铁锈等杂物留 入系统5、加强对施工过程的控制，确保更换的材料、部件材质、规格符合要求6、停车、置换、检修及开车过程要严格执行相关的开停车方案、置换方案、操作 规程、安全规程及规定等7、劳保穿戴必须符合规定，检修现场按规定准备好消防和救护器材8、检修结束后要做到“工完料净场地清”，开车前要对系统中的逐个阀门、逐台 设备、逐条管线、逐个控制点进行认真检查，确保每个阀门的开关状态正确无误，并按 规定进行试压、试漏、置换、吹扫，开车前将无关人员清理现场9、停车、置换、检修及开车过程中必须服从调度室和车间的统一调度指挥，加强 各工序，各岗位与外来施工人员之间的协调联系合成车间2018.1.18检维修项目施工组织设计（方案）审批表承包商： 合同号： 检维修项 目名称1#循环水凉水塔大修方案开工日期交工日期工程地点合成车间工程类别承包商意见：负责人： 单位（章）：年 月 日工程所属单位意见：设备员或工段长：负责人：单位（章）：年 月 日运行保障部意见：设备员：负责人： 单位（章）：年 月 日公司领导意见：工作前安全分析表记录编号： 日期：201 年 月 日单位合成车间分析组长分析人员工作任务简述：1#循环水凉水塔检修□新工作任务 □已作过工作任务 □交叉作业 □承包商作业 □相关操作规程 口工作步骤危害因素描述后果及影响风险评价现有控制措施暴露频率可能 性严重 度风险 值作业前空间气体数据分析 不合格作业火灾、爆炸1111取样分析动火作业周围地沟、 窨井没封堵、易燃杂 物没清理。
火灾、爆炸1313清除周围易燃:监护人不到位出现事故不能及 时处置，造成事 故扩大1313管理制度消防器材不到位不能及时灭火， 造成事故扩大1111管理制度。
