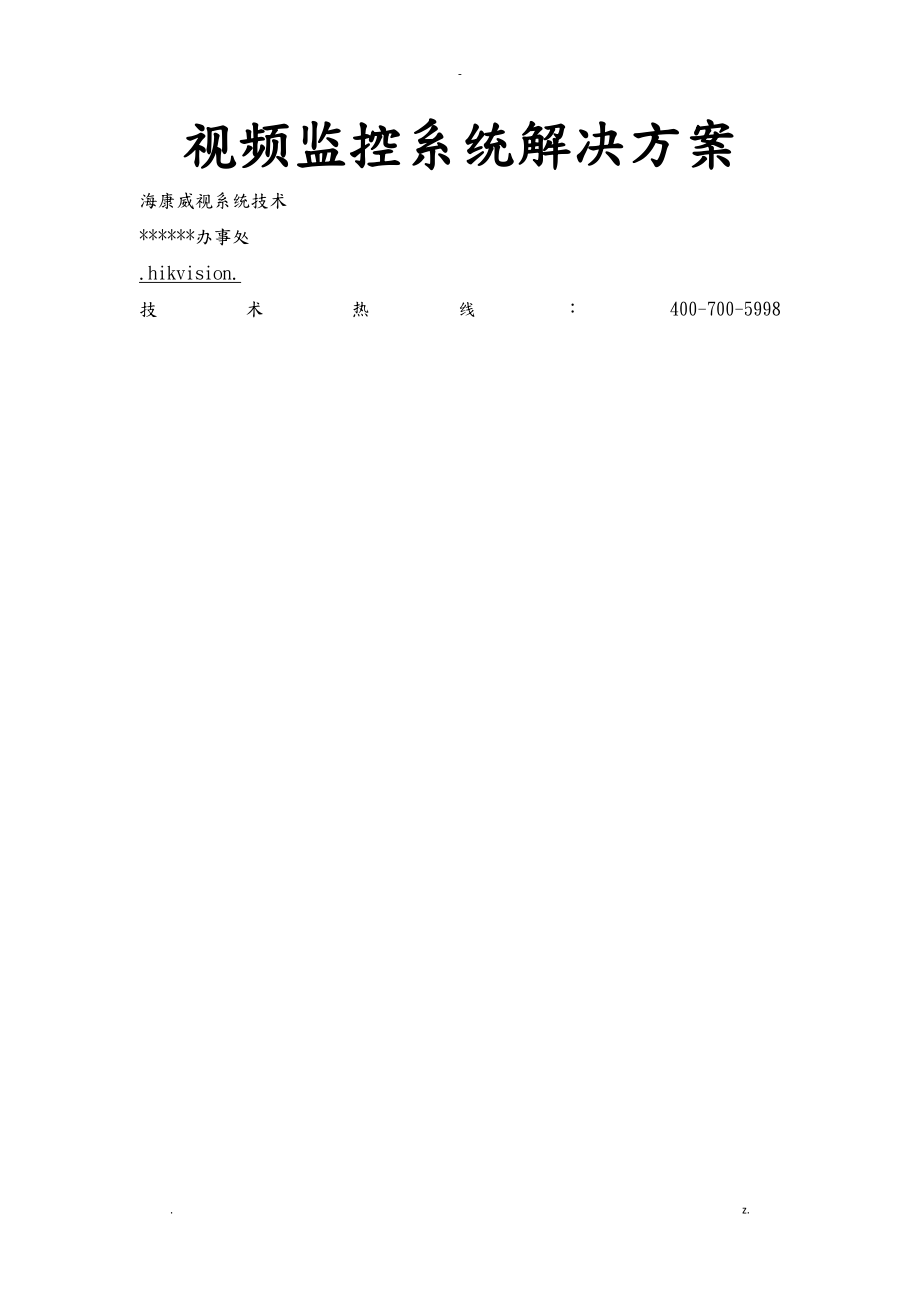

视频监控系统解决方案海康威视系统技术******办事处.hikvision.技术热线：400-700-5998. z.-目录1.系统概述22.设计原则及依据22.1.设计原则22.2.设计依据23.系统总体设计23.1.系统组成23.2.系统设计思路23.3.系统构造23.4.系统功能24.系统详细设计24.1.前端监控点位设计24.1.1.前端监控点设备要求24.1.2.前端设备选型24.2.传输子系统设计24.2.1.传输方式的类型24.2.2.电源及控制信号传输24.3.监控室设计24.3.1.显示系统设计24.3.2.数据存储24.3.2.1.存储架构24.3.2.2.存储容量计算2. z.-1. 系统概述随着IP网络或宽带技术的不断开展，采用先进计算机通信技术及图像视频压缩技术为核心的网络化、数字化视频监控系统方案越来越得到人们的广泛使用。
视频监控系统防患于未然，用来实现较周密的外围区域及建筑物重要的区域管理，减少管理人员的工作强度，提高管理质量及管理效益作为现代化管理有力的辅助手段，视频监控系统将现场各现场的视频图像传送至监控中心，管理人员在不亲临现场的情况下可客观地对各监察地区进展集中监视，发现情况统一调动，节省大量巡逻人员，还可防止许多人为因素并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的平安保障，才能创造良好的社会效益和经济效益2. 设计原则及依据2.1. 设计原则视频监控系统设计时应遵循技术先进、功能齐全、性能稳定、节约本钱的原则，并综合考虑维护及操作因素，并将为今后的开展、扩建、改造等因素留有扩大的余地本系统设计容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性其具有以下原则：l 先进性：监控系统的技术性能和质量指标应到达国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握该系统集国际上众多先进技术于一身，表达了当前计算机控制技术与计算机网络技术的最新开展水平，适应时代开展的要求l 经济性与实用性：充分考虑视频监控系统实际需要和信息技术开展趋势，根据监控系统的现场环境，设计选用功能适合现场情况、符合监控系统要求的系统配置方案，通过严密、有机的组合，实现最正确的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。
l 可靠性：本系统基于可靠的网络通信技术，能确保系统级别的高稳定性和可靠性，满足7×24小时、全年365天的全天候长期稳定运行l 稳定性：监控系统的设计具有较高的稳定性，系统具有一整套完成的系统管理策略，可以保证系统的运行平安l 扩展性：监控系统设计中考虑到今后技术的开展和使用的需要，具有更新、扩大和升级的可能并根据今后该工程工程的实际要求扩展系统功能，同时本监控系统设计中留有冗余，以满足今后的开展要求2.2. 设计依据视频监控系统的建立依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进展规划设计，具体如下：s "城市监控报警联网系统技术标准"〔GA/T669-2008〕s "跨区域视频监控联网共享技术规"DB33/T 629-2007s "中华人民国公安部行业标准"〔GA70-94〕s "视频安防监控系统技术要求"〔GA/T367-2001〕s "民用闭路监视电视系统工程技术规"(GB50198-94)s "信息技术开放系统互连网络层平安协议"〔GB/T 17963〕s "平安防工程技术规"(GB 50348-2004)s "建筑物电子信息系统防雷技术规"(GB50343-2004)s 公安部"警用地理信息系统系列标准规"s "平安防系统雷电浪涌防护技术要求"(GA/T670-2006)s "民用建筑电气设计规"(JGJ/T16-2008)系统总体设计2.3. 系统组成视频监控系统由前端监控点、传输链路、监控中心存储、控制及显示等局部构成。
系统前端监控点主要是指设置在主要出入口、部通道、廊道等部署球形摄像机、枪式摄像机、半球摄像机；传输链路包括前端摄像机到中心的视频传输、云台控制、电源供给等线路；监控中心设置NVR及显示器，NVR负责视频存储和解码输出，管理人员登入NVR可以对前端摄像机及录像存储进展个性化设置，并对前端视频实现最大16路的同步回放功能2.4. 系统设计思路Ø 采用全高清架构，前端所有设备均选择高清300万摄像机、百万高清球机，在主要出入口、部通道、廊道进展部署，根据监控环境不同分别采用形摄像机、枪式摄像机、半球摄像机；Ø 建立视频监控专网，室外摄像机局部采用光纤的方式传输，办公楼局部先通过接入交换机聚集后，采用光纤的方式传输到监控中心；办公楼摄像机与交换机之间走线不超过80米，且保证不超过交换机传输能力；Ø 建立一个集中监控室，部署NVR及液晶显示器设备，实现对整个系统的统一管理、数据存储、显示等功能；Ø 采用集中存储的方式对前端视频录像进展存储，存储周期为30天，存储格式百万1280*720；Ø 监控室采用液晶显示器直接与NVR设备相连的方式完成显示功能，通过NVR对前端网络视频信号完成解码显示过程；Ø 系统采用的设备均为国一流产品，满足现在及未来几年的监控开展需求；Ø 提供本地化的售前及售后效劳，为客户提供最满意、最优质的效劳。
2.5. 系统构造. z.-2.6. 系统功能（1） 昼夜成像功能方案中涉及到红外模式摄像机，可见光成像系统的彩色模式非常适合天气晴朗、能见度良好的状况下对监视围的观察监视识别；红外模式则具有优良的夜视性能和较高的视频分辨率，对于照度很低甚至0LU*照度的情况下具有良好的成像性能；（2） 前端设备控制功能可手动控制镜头的变倍、聚焦等操作，实现对目标细致观察和抓拍的需要；对于室外前端设备，还可远程启动雨刷、灯光等辅助功能3） 回放查询功能有突发事件可以及时调看现场画面并进展实时录像，记录事件发生时间、地点、及时报警联动相关部门和人员进展处理，事后可对事件发生视频资料进展查询分析3. 系统详细设计3.1. 前端监控点位设计3.1.1. 前端监控点设备要求前端摄像机是整个平安防系统的原始信号源，主要负责各个监控点现场视频信号的采集，并将其传输给视频处理设备监控前端的设计将结合实际监控需要选择适宜的产品和技术方法，保证视频监控的效果。
作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用对摄像机的根本要：图像清晰真实、适应复杂环境、安装调试简便1、图像真实清晰——摄像机种类很多，其根源是部核心部件"图像传感器+数字处理芯片〞，针对不同的行业有完全不同的优化方案比方：播送电视系统的图像处理偏艳丽，这是符合观众的视觉需求相对而言，视频监控系统对图像的要真实复原，尤其是图像的色彩应与现场一致，比方：人的肤色、衣着颜色、车辆颜色等其次，图像清晰度主要取决于图像传感器线数，线数越高，图像解析力越高，能获取更多的图像细节此外镜头倍数也将影响用户捕获图像的景深，广角取景能获取全景概况，长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关当然，在特殊场景下还需要特殊功能进展匹配，比方：超低照度、逆光等等2、适应复杂环境——与硬盘录像机、交换机所处环境不同，摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作耐高温、抗雷击、防水防尘等应到达相关指标，摄像机应该能在恶劣环境下正常工作有些环境下室外摄像机护罩应该有加热、除湿等装置，防水防尘级别应该到达IP66，部电路应该具备防浪涌保护设计，抗3000V雷击。
3、安装调试简便——摄像机多安装于难以摘取的位置，因此使用过程中的再度调试是较麻烦的，增加维护本钱摄像机应该提供OSD操作菜单供用户远程调试及参数修改此外，建议为摄像机由UPS集中供电以保证电源干净，防止串扰前端设备选型DS-2CD1203(D)-I3型号型号DS-2CD1203(D)-I3名称100万1/4" CMOS ICR日夜型筒型网络摄像机摄像机传感器类型1/4" Progressive Scan CMOS最小照度0.01Lu* (F1.2,AGC ON) ,0 Lu* with IR快门1/25秒至1/100，000秒镜头4mm F2.0, 水平视场角:55°(4mm、8mm、12mm可选)镜头接口类型M12日夜转换模式ICR红外滤片式宽动态围数字宽动态数字降噪3D 数字降噪压缩标准视频压缩标准H.264/MJPEGH.264 编码类型BaseLine Profile / Main Profile压缩输出码率32 Kbps~16Mbps图像最大图像尺寸1280 × 720帧率50Hz: 25fps (1280 × 720)60Hz: 30fps (1280 × 720)图像设置走廊模式,亮度,比照度,饱和度,锐度等通过客户端或者浏览器可调背光补偿支持,可选择区域感兴趣区域ROI支持双码流分别设置1个固定区域网络功能存储功能NAS(NFS,SMB/CIFS均支持) 接口协议ONVIF,PSIA,CGI,ISAPI智能报警移动侦测,动态分析,遮挡报警支持协议TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,DDNS,RTP,RTSP,RTCP,PPPoE,NTP,UPnP,SMTP,SNMP,IGMP,802.1*,QoS,IPv6,Bonjour通用功能防闪烁,双码流,心跳,镜像,密码保护,视频遮盖,水印接口通讯接口1个 RJ45 10M / 100M 自适应以太网口一般规工作温度和湿度-30℃~60℃,湿度小于95%(无凝结)电源供给DC12V±10% / PoE (802.3af)(DS-2CD1203D-I3不支持PoE)功耗5.5W MA*〔ICR切换瞬间7.5W〕防护等级IP66尺寸〔mm〕100.5×88.1×157.3重量600g红外照射距离E*IR: 30米3.2. 传输子系统设计3.2.1. 传输方式的类型监控系统中，视频信号的传输是整个系统非常重要的一环，这局部的造价虽小，但关系到整个监控系统的图像质量和使用效果，因此要选择经济、合理的传输方式。
目前，在监控系统中最常用的传输介质是同轴电缆、双绞线、光纤等方式，对于不同场合、不同的传输距离，应选择不同的传输方式1、 视频监控网线传输信号传输带宽为10-100M，传输距离在100M以时，可选用超五类全铜国标线；2、 光缆传输常用的光缆传输是"视频对射频调幅，射频对光信号调幅〞的调制解调传输系统光缆传输技术是远距离传输最有效的方式，传输效果也都公认的好，适于几公里到几十公里以上的远距离视频传输根据三种传输方式的特性，在监控环境下，三类传输方式比拟如下：1、 图像质量光纤或超五类非屏蔽双绞线>同轴电缆；2、 传输距离：光纤>同轴电缆>超五类非屏蔽双绞线；3、 传输本钱：光纤>超五类非屏蔽双绞线>同轴电缆；4、 施工和维护难度同轴电缆>光纤>超五类非屏蔽双绞线对于的监控环境，信号线传输建议如下：1、 一般监控点到监控中心的距离不超过80米时，为确保监控系统的图像质量，一般建议采用非屏蔽双绞线传输方式；2、 室外局部监控点位较为分散，且离监控中心较远，采用光纤收发器+光纤的方式进展传输；3、 办公楼局部，先通过接入交换机聚集，再通过光纤的方式传输到监控中心；4、 办公楼部传输采用非屏蔽双绞线的方式传输，同时需合理设计保证传输距离不超过80米。
5、 当必须穿越复杂电磁环境时〔如附件有大功率电动机〕时，建议采用光纤传输方式3.2.2. 电源及控制信号传输前端摄像机建议采用UPS统一供电，UPS供电线路部署到每个楼栋或室外弱电箱，通过变压后输出给前端摄像机，直流供电线路采用RVV2*1.0；3.3. 监控室设计监控室主要包括NVR，液晶显示器，其中NVR用于前端视频录像存储，配合显示器可以实现图像预览，回放图像，抓图及图片的回放、备份，实现多画面分割下的不同通道并行预览与回放，实现可对硬盘进展配额管理，对不同通道分配不同的录像保存容量，设置不同的录像保存周期等；统一接收并处理前端报警信号3.3.1. 显示系统设计为实现监控室对前端视频统一调用、控制及显示，监控室配备假设干台液晶显示器组成电视墙系统，液晶显示器通过与NVR设备的视频输出接口相连，实现前端网络视频信号解码输出上墙功能，利用NVR设备可实现最大32路720P格式录像同步回放，支持即时回放、常规回放、事件回放、标签回放、外部文件回放、图片回放等回放功能，在回放同时并不影响该通道录像的存储3.3.1.1. 数据存储存储架构高清IPC要求支持H.264、MPEG2、MPEG4、MJPEG等多种标准编码格式，支持实时流和存储流双流设计，支持高至12Mbps的高清码流或低至128Kbps的标清码流并且可以根据用户需求任意调整，采用电信级制造工艺，可以基于各种网络环境高质量、可靠的满足各类网络监控前端编码、存储和解码的需求。
传统监控存储模式中，监控数据的写入和读取都必须通过编码器或存储效劳器，结合平台多个效劳器软件模块来实现设备间信令交互和数据调取、管理目前传统监控存储模式应用比拟广泛，但其局限性也比拟明显：1、 编码器或存储效劳器易成为整个系统平台的性能瓶颈编码器或存储效劳器的处理能力一般比拟有限，当外部有几百路甚至上千路视频需要并发写入时易形成处理瓶颈，而磁盘阵列设备却可以提供几百兆的可用网络带宽2、 易形成单点故障负责写入/读取的编码器或效劳器一旦失效，整个存储系统就失去可访问性3、 增加效劳器硬件和平台模块本钱存储系统必须结合平台软件才可实现对视频图像的检索、回放、下载等操作；随着监控系统平台的扩展，效劳器和平台模块的投入本钱会更大1、NVR存储特点1) 支持高清应用：支持百万像素级高清IP摄像机接入2) 扩展便利：系统存储容量、前端监控点数量、分控中心数量可基于IP网络灵活扩展3) 可管理性强：基于网络实现对监控设备的统一管理基于网络实现对监控数据统一管理4) 流式存储提升系统可靠性和性能a) 基于监控用视音频数据并发流量大、数据重复覆盖、删除的特点，开发的介于数据块管理跟文件系统管理之间的一种磁盘管理技术，提升NVR读写性能。
b) 对录像文件进展流式管理，能便利根据需要节选所需片段，提高录像数据管理能力和效率5) 灵活的录像配置方式：不同监控点可选择不同时间长度、不同录像方式进展录像，且可动态更改6) 本钱优势：施工、管理、维护本钱，未来扩容、升级本钱均低3.3.1.2. 存储容量计算单个通道24小时存储1天的计算公式∑(GB)＝码流大小〔Mbps〕÷8×3600秒×24小时×1天÷1024前端按照NVR 1280*720格式存储,1M码流计算按1Mbps码流计算，存放1天的数据总量4Mbps÷8 × 3600秒× 24小时×〔1天〕÷1024＝25G单路图像30天需要的容量∑(GB)＝25GB×30天×12台摄像机＝9000G3.3.1.3. 存储架构高清IPC要求支持H.264、MPEG2、MPEG4、MJPEG等多种标准编码格式，支持实时流和存储流双流设计，支持高至8Mbps的高清码流或低至128Kbps的标清码流并且可以根据用户需求任意调整，采用电信级制造工艺，可以基于各种网络环境高质量、可靠的满足各类网络监控前端编码、存储和解码的需求采用NVR集中存储架构，存储时间30天，所有图像按照高清720P格式进展存储。
传统监控存储模式中，监控数据的写入和读取都必须通过编码器或存储效劳器，结合平台多个效劳器软件模块来实现设备间信令交互和数据调取、管理目前传统监控存储模式应用比拟广泛，但其局限性也比拟明显：4、 编码器或存储效劳器易成为整个系统平台的性能瓶颈编码器或存储效劳器的处理能力一般比拟有限，当外部有几百路甚至上千路视频需要并发写入时易形成处理瓶颈，而磁盘阵列设备却可以提供几百兆的可用网络带宽5、 易形成单点故障负责写入/读取的编码器或效劳器一旦失效，整个存储系统就失去可访问性6、 增加效劳器硬件和平台模块本钱存储系统必须结合平台软件才可实现对视频图像的检索、回放、下载等操作；随着监控系统平台的扩展，效劳器和平台模块的投入本钱会更大1、NVR存储特点7) 支持高清应用：支持百万像素级高清IP摄像机接入8) 扩展便利：系统存储容量、前端监控点数量、分控中心数量可基于IP网络灵活扩展9) 可管理性强：基于网络实现对监控设备的统一管理基于网络实现对监控数据统一管理10) 流式存储提升系统可靠性和性能a) 基于监控用视音频数据并发流量大、数据重复覆盖、删除的特点，开发的介于数据块管理跟文件系统管理之间的一种磁盘管理技术，提升NVR读写性能。
b) 对录像文件进展流式管理，能便利根据需要节选所需片段，提高录像数据管理能力和效率11) 灵活的录像配置方式：不同监控点可选择不同时间长度、不同录像方式进展录像，且可动态更改12) 本钱优势：施工、管理、维护本钱，未来扩容、升级本钱均低3.3.1.4. 存储设备选型.hikvision.//javascript:getCans(4397,2)DS-7916N-E4视音频输入网络视频输入16路网络视频接入带宽50Mbps视音频输出HDMI输出1路，分辨率：1024*768/60Hz，1280*720/60Hz，1280*1024/60Hz，1600×1200/60Hz，1920*1080p/60HzVGA输出1路，分辨率：1024*768/60Hz，1280*720/60Hz，1280*1024/60Hz，1600×1200/60Hz，1920*1080p/60Hz音频输出1个，RCA接口〔线性电平，阻抗：1kΩ〕视音频编解码参数录像分辨率6MP/5MP/3MP/1080p/U*GA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF同步回放16路录像管理录像/抓图模式手动录像、定时录像、移动侦测录像、报警录像、动测或报警录像、动测和报警录像回放模式即时回放、常规回放、事件回放、标签回放、日志回放备份模式常规备份、事件备份硬盘驱动器类型4个SATA接口最大容量每个接口支持容量最大4TB的硬盘外部接口语音对讲输入1个，RCA接口〔电平：2.0Vp-p，阻抗：1kΩ〕网络接口2个，RJ45 10M/100M/1000M自适应以太网口USB接口2个USB2.0，1个USB3.0报警输入16路报警输出4路网络管理网络协议IPv6、UPnP(即插即用)、NTP〔网络校时〕、SADP〔自动搜索IP地址〕、PPPoE(拨号上网〕、DHCP〔自动获取IP地址〕等其他电源AC 220V功耗〔不含硬盘〕≤20W工作温度-10℃--＋55℃工作湿度10％--90％尺寸445mm〔宽〕×390mm〔深〕×70mm〔高〕重量〔不含硬盘〕≤4Kg配置清单名称型号及参数单位数量单价合计摄像枪DS-2CD1203(D)-I3台124305160硬盘录像机.hikvision.//javascript:getCans(4397,2)DS-7916N-E4台117001700硬盘3TB储存硬盘〔12台摄像机录像1个月左右〕个38602580网络交换机16口交换机台1700700网络交换机 5 口交换机台2130260网线安普科智全铜国标网线箱27001400电源线设备供电电缆国标全铜卷2360720电源摄像机供电专用电源个1250600支架专用固定摄像机支架个1235420显示屏32寸带HDMI高清接口监控屏幕台1123002300PVC管米6002.21320防水箱个560300合计17460+10%工程费+7%普通发票=17460+1746+1220总价：20426元〔人民币〕. z.。
