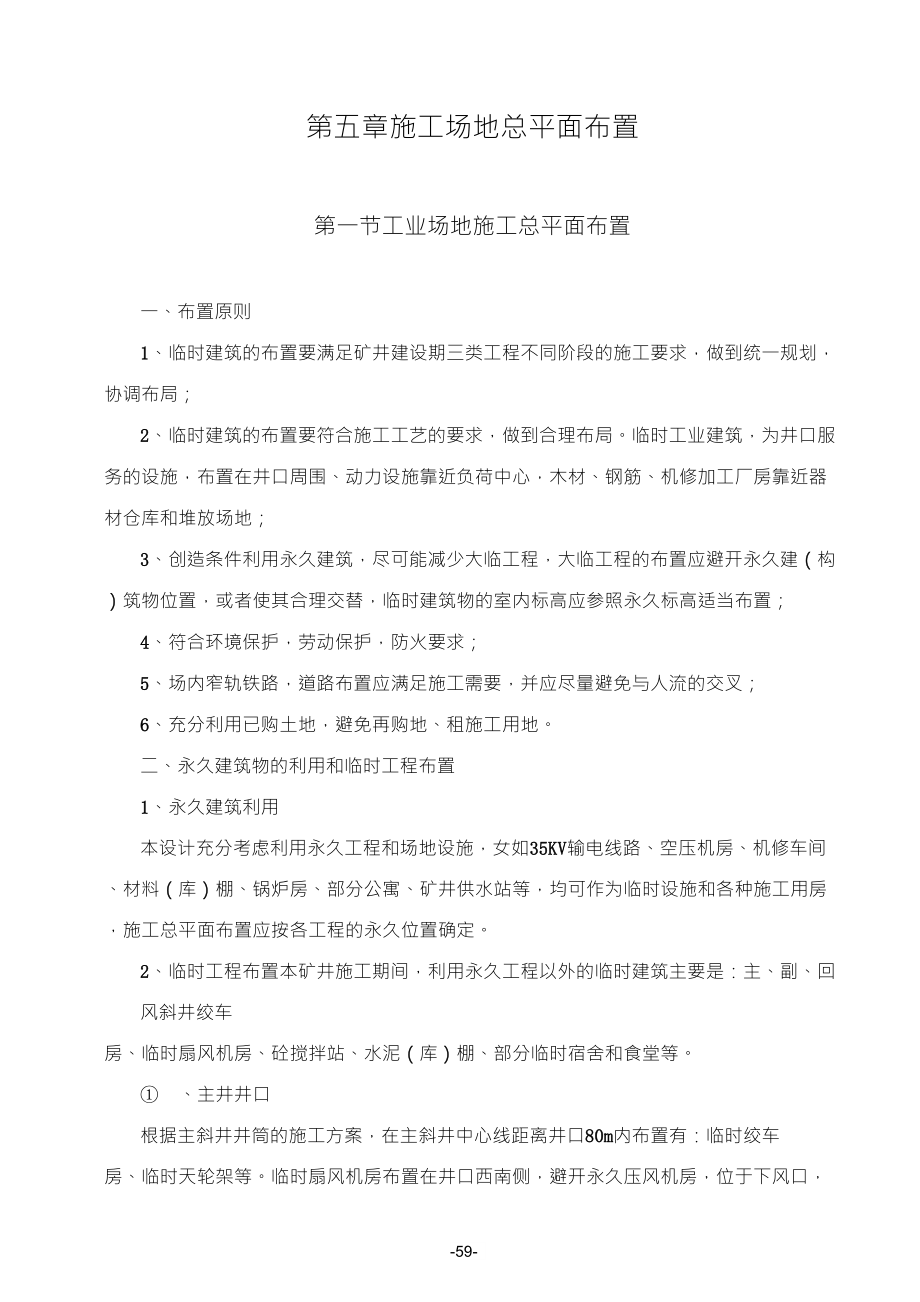

第五章施工场地总平面布置第一节工业场地施工总平面布置一、布置原则1、临时建筑的布置要满足矿井建设期三类工程不同阶段的施工要求，做到统一规划，协调布局；2、临时建筑的布置要符合施工工艺的要求，做到合理布局临时工业建筑，为井口服务的设施，布置在井口周围、动力设施靠近负荷中心，木材、钢筋、机修加工厂房靠近器材仓库和堆放场地；3、创造条件利用永久建筑，尽可能减少大临工程，大临工程的布置应避开永久建（构）筑物位置，或者使其合理交替，临时建筑物的室内标高应参照永久标高适当布置；4、符合环境保护，劳动保护，防火要求；5、场内窄轨铁路，道路布置应满足施工需要，并应尽量避免与人流的交叉；6、充分利用已购土地，避免再购地、租施工用地二、永久建筑物的利用和临时工程布置1、永久建筑利用本设计充分考虑利用永久工程和场地设施，女如35KV输电线路、空压机房、机修车间、材料（库）棚、锅炉房、部分公寓、矿井供水站等，均可作为临时设施和各种施工用房，施工总平面布置应按各工程的永久位置确定2、临时工程布置本矿井施工期间，利用永久工程以外的临时建筑主要是：主、副、回风斜井绞车房、临时扇风机房、砼搅拌站、水泥（库）棚、部分临时宿舍和食堂等。
① 、主井井口根据主斜井井筒的施工方案，在主斜井中心线距离井口80m内布置有：临时绞车房、临时天轮架等临时扇风机房布置在井口西南侧，避开永久压风机房，位于下风口，风道短，主井筒前场地宽阔，除永久压风机房及1＃转载站、土建的施工场地外，均可作施工用场地，施工道路布置时应避免与排矸轻轨相互影响，并矿建、土建施工时材料堆场的位置进行设置② 、副井井口副井为平硐，井口处布置有临时运输轻轨和箕斗卸矸系统，进口广场主要为一回填区，在平场施工时，场地标高逐渐降低，利用矸石逐渐填平，减短排矸距离，加快施工进度临时扇风机房布置在井口西南侧，位于下风口，风道短副井进口广场地势宽广，施工场地布置方便，施工道路及临时设施、材料场布置以距离短、工序合理、方便为宜③ 、回风斜井风井场地距主井工业场地相距400米以上，自成一独立场地，场地内有绞车、主扇变电所、风井生产及井下消防洒水水池应合理安排永久工程施工先后次序以免相互影响根据回风斜井井筒的施工方案，在回风斜井中心线距离井口37m内布置有临时胶带输送机机房和卸矸仓临时扇风机房布置在井口西北侧，位于下风口，风道短，井筒施工留有施工场地，施工通道从场外滥坝村乡间道路进入场内后，根据材料堆场布置从场地东北侧修建。
④ 、砼搅拌站、喷射砼搅拌站由于主、副、基岩均采用远距离喷射砼技术为了减少弯头阻力，缩短砼输送距离，设计把喷射砼搅拌站集中布置在主、副井口东南方向70m左右，与井筒主轴平行的位置，并兼做砼搅拌站供井筒表土段施工时使用风井砼搅拌站、喷射砼搅拌站根据场地布置在西边一侧⑤ 、临时住房和食堂设计推荐矿井开工前建部分临时活动房，供矿井建设期施工管理人员做临时住房和食堂临时住房和食堂布置时，应避开永久工程、施工场地、施工道路位置，放在空闲场地、未上马二期工程位置上由于矿井建设期短、工广布置紧凑，为了避免频繁搬迁，施工人员的食宿原则上布置在工广外，或租用民房三、材料及设备堆放场地矿井施工期间各种材料的供应，大部分是由汽车直接运至场区，利用永久材料（库）棚和机电设备修理车间，作为施工期间的材料及设备的堆放场地在施工期间要根据各项工程的安装地点及在工程排队中的安装时间，分别计划出各项工程设备到货后的存放场地，设备预组装场地和试验场地，以及安装工具、器材的临时存放场地，前后期要统筹安排，力求做到一址多用四、动力、水源供应与负荷中心的关系1、本矿井施工期间的用电设施主要有位于场区北侧10KV临时变电所附近的临时变电所。
2、矿井施工期间用水施工用水，主要取自观音矿上边水沟及林场滴水崖溪流，用水管自然压力引入或水泵引入生活用水林场滴水崖溪流及附近干净泉水，长期用水或W110号泉五、爆破器材的存放设计中考虑采用临时火药库该火药库仅服务于施工期间的井巷开拓、爆破施工之用，服务期为一年左右火药和雷管用汽车直接运至临时火药库根据工程施工进度计算，火药贮存量为3t,雷管贮存量为10000发，可供高峰施工期耗用4—5天，一般情况10天临时火药库选择在工业场地以外安全地带，一次性纳入工程概算，在矿井开工之前施工准备期中一次完成六、防火及安全要求在工业场地施工总平面布置中，各永久建筑物之间，临时建筑物与临时建筑物之间的防护、防火、卫生距离，均严格按原煤炭部颁发的各项规程，安全条例的要求进行设计的在施工中要严格各项管理制度，制定保安措施，以杜绝各种隐患，确保安全七、排矸工业场地填方量约37.16万m3,矿井施工期间的矸石，大部分用于回填工业场地矿井施工后期暂时不具备利用的矸石可运至矿井排矸场地本矿井设计煤巷比例高，主、回风斜井井筒的施工期即可出掘进煤，掘进煤除部分自用外，其余可用汽车外运销售第二节工业场地平整及管网布置一、土方工程量本矿井主井井口标高+1725.00m、副井井口设计标高为+1695.00m,除风井场地自成系统，标高在+1840.00m；主副井场地标高在+1695.000〜+1735.00m之间，工业场地总填方为37.16万m3，挖方量为35.45万m3。
二、场地平整规划工业场地平整总体上可分成二个阶段1、施工准备期场地平整场地平整应先安排井口周围、场内道路路基、提前施工的建筑物周围，然后逐步向其它地区扩大平整范围，以保证先期开工工程的顺利进行场地平整要根据场地设计永久标高进行挖、填施工，避免重复挖填由于此时主、副、回风斜井井筒尚未正式开工，不能利用建井排矸回填广场，可利用主、副、回风斜井井口明槽开挖土回填，主、畐I」、回风斜井井口明槽开挖土方约为3300m3工业场地回填采用推土机、铲运机、自卸式汽车相结合2、施工期场地平整施工期场地平整应结合地面建、构筑物施工协调进行，建、构筑物基础施工在填方区域内的，应尽量进行基础前期施工，避免二次挖填随着主、副、回风斜井井筒排矸的增多，可根据工业场地设计永久标高进行回填，直到满足设计要求填方要保证质量，特别是道路和专用场地的回填工作施工时严格按照规范要求进行，分层回填，分层夯实三、管网布置工业场地永久管线有：给水管、排水管、压缩空气管、热力管、电缆线等管线敷设方式除部分电缆沟外，其余均为直埋管网施工安排主要原则1、充分考虑前后期关系，前期施工需要的管网优先施工2、管网施工与场地回填协调进行，避免重复开挖、回填。
第三节场区运输和道路一、场区运输1、外部材料运输矿井施工期间材料供应均采用汽车运输，直接从供应地运至工业场地内的存放、加工地点2、场区材料运输井筒施工期间砼采用管道输送，其它材料和设备利用装载机和汽车运送平巷施工期工业场地内永久窄轨系统基本形成后，机电设备修理车间、材料（库）棚等建筑物内的材料，设备均利用永久窄轨系统运至井口；其余无法利用窄轨系统运送的材料、设备，可利用自卸汽车运输3、矸石和煤炭运输井筒施工期间采用自卸式汽车运输，井下出矸部分用于工业场地回填，施工后期暂时不利用的矸石，可运到定点填沟堆弃处平巷施工期间井口至翻车机房之间利用窄轨运输，矸石车通过窄轨铁路送至定点填沟堆弃处井下掘进煤采用汽车外运4、地面土建、安装材料及设备运输矿井地面土建、安装工程施工所需材料、设备运输均采用汽车运输二、道路布置及施工安排矿井工业场地道路有6.0m和3.0m二种，施工道路布置时应尽量考虑永久场区道路位置，相应结合，以减少成本施工初期在永久路基范围内回填矸石，压实地基，并铺毛石及碎石做临时道路，后期整平压实后再施工永久砼路面，形成永久道路根据工业场地内材料，设备及矸石等的堆放运输要求，井筒施工初期首先形成主、副井周围环形通道及机修间南侧道路。
三、地面窄轨布置及施工安排井筒施工期地面运输以汽车为主平巷施工阶段，地面窄轨已基本形成矸石矿车经副斜井提至地面后，运至定点填沟堆弃处存放另外机修车间、材料（库）棚至井口均以窄轨铁路联系，为减少临时工程量，尽量利用永久窄轨系统第四节场区排水及防洪一、排水1、施工准备期排水工业场地为高原中山地貌，多发育冲沟，并有简易水利灌溉沟渠，施工准备期间的雨水和施工用水可利用场地原有的农用水沟及附近冲沟排放2、施工期间排水矿井工业场地不设居住区，无集中人口，生活污水主要是浴室排水，工业污水主要为施工期井下排水为保证施工排水及生活污水的排放，防止雨季洪涝，在施工场地根据设计，外围统一规划布置临时排水沟，并根据工程进展情况，逐渐建成永久水沟生活污水经场内污水处理站处理后排至场内主排水沟，排出场外；工业污水经矿井水处理站处理后循环使用二、场区防洪本矿井工业场地自然标高+1690.00m以上，在主、副井工业场地附近巴朗河河床标高为+1646.30m,高差很大，井口和场地均无洪水之患第五节建井期间环境保护一、建井期主要污染源及排放量1、矿井水：本矿井主、畐X回风斜井井筒施工期间涌水量大于10m3/h时即采取注浆堵水；平巷施工期间预计正常涌水量为74m3/h。
2、生活污水：施工期间工业场地不设居住区，无集中人口，生活污水有机污染少，生活污水主要是浴室排水和食堂排水3、矸石排放：建井期间矿井总排矸量为70000m3,掘进煤27454m3建井期间矸石主要用于填筑工业场地及公路路基，掘进煤可自用与外销4、烟尘排放：施工期间，浴室拟利用永久锅炉房及设备，锅炉房装备SZL6-1.25AII和DZL4-1.25AII型卧式链条炉排蒸汽锅炉各一台，除尘设备为湿式脱硫水膜除尘器；烟气量最大为238.6t/a,烟尘浓度5800mg/Nm3经处理的污染物控制在“废气污染物排放标准中”的二类区标准之内5、噪声：建井期噪声主要有空压机房、临时扇风机房、锅炉房，以及地面施工机械设备等，对周围环境有一定影响二、建井期间环保措施1、矿井水处理矿井水大部分水质指标变化范围不大，处理工艺简单，矿井水经矿井水处理站处理后可用作矿井生产用水和井下施工用水，多余部分可排放2、生活污水建井期间生活污水排放量少，有机污染物少，经污水泵房处理后，可直接排放3、矸石排放施工期间矸石主要用于场地和道路路基充填多余部分可堆放定点填沟堆弃处矸石堆放处应采取严格措施，修筑环山排水沟和挡矸坝等设施，避免出现溃坝和泥石流事故。
为防止粉尘污染，定点填沟堆弃处使用前，应安装防尘洒水装置4、粉尘控制工业场地拟利用永久锅炉房已安装了除尘设备，烟囱高度和排尘浓度均满足“废气污染物排放标准”中的二类区标准之内，只要加强管理，不会对环境带来较大影响工业场地各建筑物施工时，都会引起大量扬尘施工时在场区适当位置布置喷雾洒水装置，定期向场区洒水湿润场地，5、噪声控制空压机房拟利用永久空压机房，机房内墙面、屋顶内表面等装设了ZX—50型吸声结构，以消除混响声；空压机进放气口均安装消声器，储气罐进气口安装消声片，以有效降低声源噪声临时扇风机房墙面、屋顶内表面等装设ZX—50型吸声结构，临时通风机出风口处配消声器，以有效降低声源噪声锅炉设备也应装备消声器，以降低噪声。
