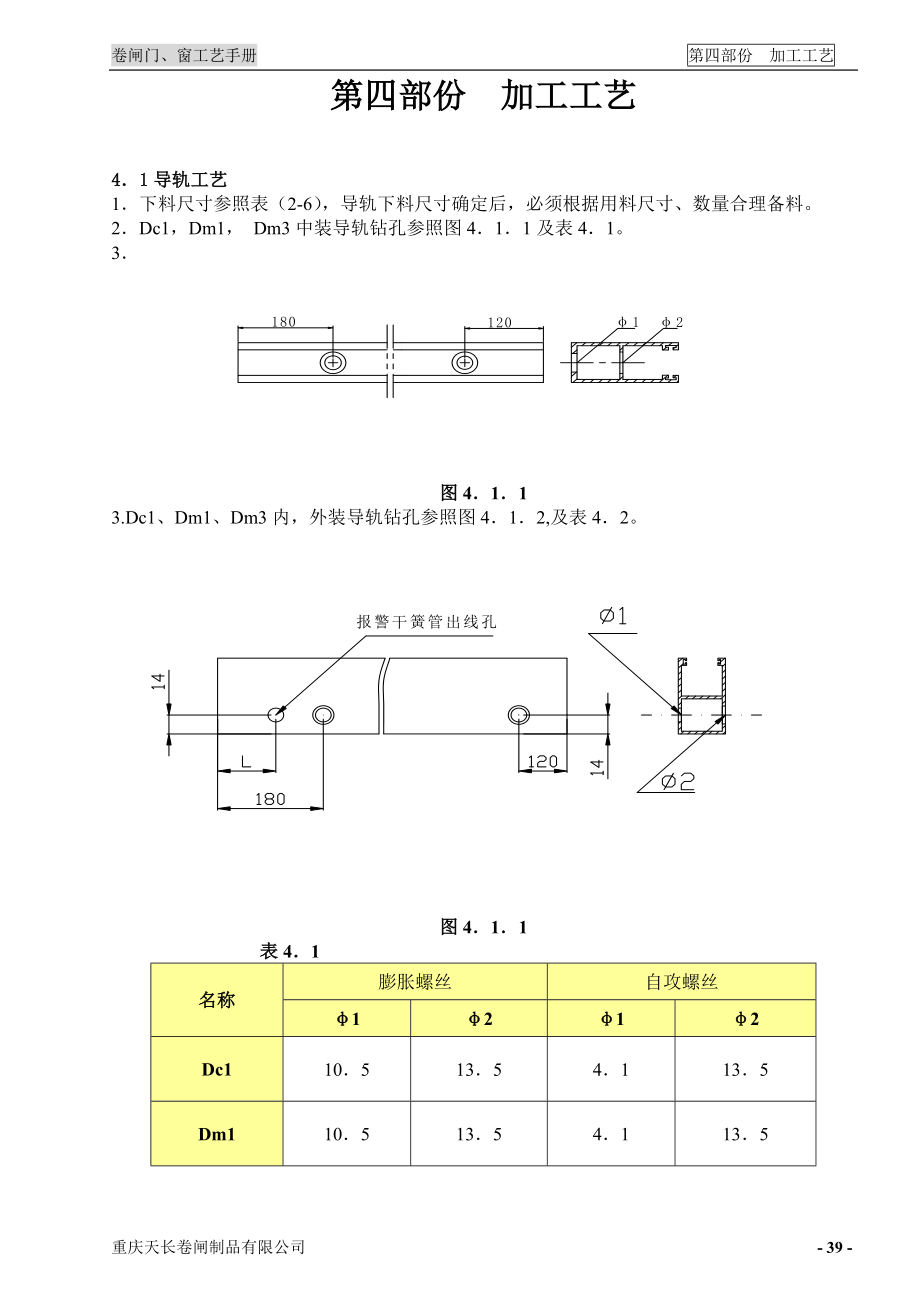

卷闸门、窗工艺手册 第四部份 加工工艺 第四部份 加工工艺4．1导轨工艺1． 下料尺寸参照表（2-6），导轨下料尺寸确定后，必须根据用料尺寸、数量合理备料2． Dc1，Dm1， Dm3中装导轨钻孔参照图4．1．1及表4．13．图4．1．13.Dc1、Dm1、Dm3内，外装导轨钻孔参照图4．1．2,及表4．2图4．1．1表4．1名称膨胀螺丝自攻螺丝φ1φ2φ1φ2Dc110．513．54．113．5Dm110．513．54．113．5Dm312．5164．113．54．Dc1有底导轨钻孔时参照图4．1．3，左右导轨钻φ4．1，画90°沉孔尺寸均参照图4．1．3图4．1．35． m1，Dm3导轨安全装置加工尺寸参照图4．1．4图4．1．46．Dc1，Dm1， Dm3导轨导向角加工参照图4．1．5图4.1.57． 钻孔组数参考表4．3，导轨钻孔后去毛刺，铝屑表4．3导轨长度（mm）1400以下1500～18001800以上钻孔组数34～55～8底导轨钻孔组数33～554．2底梁工艺1．底梁下料尺寸按表（2-2）执行。
2． 有安全锁销时需加工条形孔，条形孔方向根据正、反装而定加工条形孔参照图4．2．1图4.．2．13. 无底导轨DCS. DCY底梁锁销加工工艺c参照图4. 2.4. 3． 门底梁安装安全感应器-2加工工艺尺寸参照下图4.．2．3图4．2．34．3 帘片工艺1． 帘片下料尺寸按（表2-2）帘片下料尺寸确定后，必须根据用料尺寸、数量合理备料；2．窗用帘片最上面五块均为无孔帘片，其余为有孔帘片3．DCS选用帘片Jc-2时，第一块帘片选用Gc-24． DCY，DCD选用帘片Jc-1，Jc-2，Gc-1最上面几块帘片用Gc-2具体数量参照表4．3．1表4．3．1端盘规格160185200250帘片块数2334图4．3．1图4．3．2图4．3．3a 撑簧连接块加工工艺图4．3．3b 撑簧连接块门. 窗选用表名称帘片型号LH撑簧组数DCSGc-1. Gc-2. Gc-3. Jc-1. Jc-2.100160帘片长度500mm/组DCYGc-1. Gc-2. Gc-3. Jc-1. Jc-2.100160帘片长度500mm/组DCDGc-1. Gc-2. Gc-3. Jc-1. Jc-2.100160帘片长度500mm/组Gm-1. Gm-2. Gm-5 .Jm-1. Jm-2200220帘片长度600mm/组Gm-3. Gm-4. Gm-6. Gm-7300250帘片长度700mm/组注：DCY连接方式可选用连接块连接方式(参照图4、3、5)8． DCS帘片端卡铆合参照图4．3．4。
图4．3．49．DCY自锁块连接帘片端卡铆合参照图4．3．5图4．3．510．DCD、撑簧连接帘片端卡铆合参照图4．3．6图4．3．6DCD下限位报警磁片安装帘片块数计算参照以下公式，只取整数1． 无底导轨时＝（导轨尺寸-50）÷37；2．有底导轨时＝（导轨尺寸-80）÷3711．DM1D，DM1Dw，DM3Dw，DMpD帘片自锁块连接端卡铆合参照图4．3．7帘片为Gm-1时，1为玛钉；帘片为Gm-3时，1为铝拉铆图4．3．7下限位报警磁片安装帘片块数计算参照以下公式，只取整数1． Gm-1帘片＝（导轨尺寸-67）÷55；2． Gm-3帘片＝（导轨尺寸-102）12. 无铆钉帘片铆合加工工艺参照图4. 3.4．4 护罩工艺一． I形护罩工艺1. DCY护罩I型摇杆方孔加工，参照图4．4．1和表4．4．2表4．4．1 图4．4．12. DCS护罩I型绳带支撑座开口位置尺寸按图加工，方向根据绳带方向定、反装没有此开口参照图4．4．2图4．4．23．护罩I型与端盘固定，钻孔尺寸参照表4．4．2，参照图4．4．2表4．4．2端盘规格DCYDMDDCSH尺寸L尺寸Sz尺寸14012814839.516014816839.518517319039.520019021039.5250260300310350360二． U形护罩工艺护罩U型端盘固定，DCS绳带支承座开口加工，固定，钻孔均参照图4．4．3。
图4．4．34．5传动轴焊接加工工艺1． DCD传动轴与C端头焊接，限位衬套固定直销位置尺寸加工工艺参照图4．5．1C端头与传动轴也可以采用3×16沉头螺丝沾上禄汀胶固定DM1D传动轴与M1端头固定同上，限位衬套固定用2颗4×14沉头自攻螺丝图4．5．12． DM1DW，DM3DW传动轴焊接工艺参照图4．5．2图4．5．23． DMpD传动轴扩张轮焊接工艺参照图4．5．3图4．5．34． 6端盘加工工艺参照图4．5．4图4．5．45· 无端卡端盘加工工艺参照图4. 5 . 5重庆天长卷闸制品有限公司 - 50 -。
