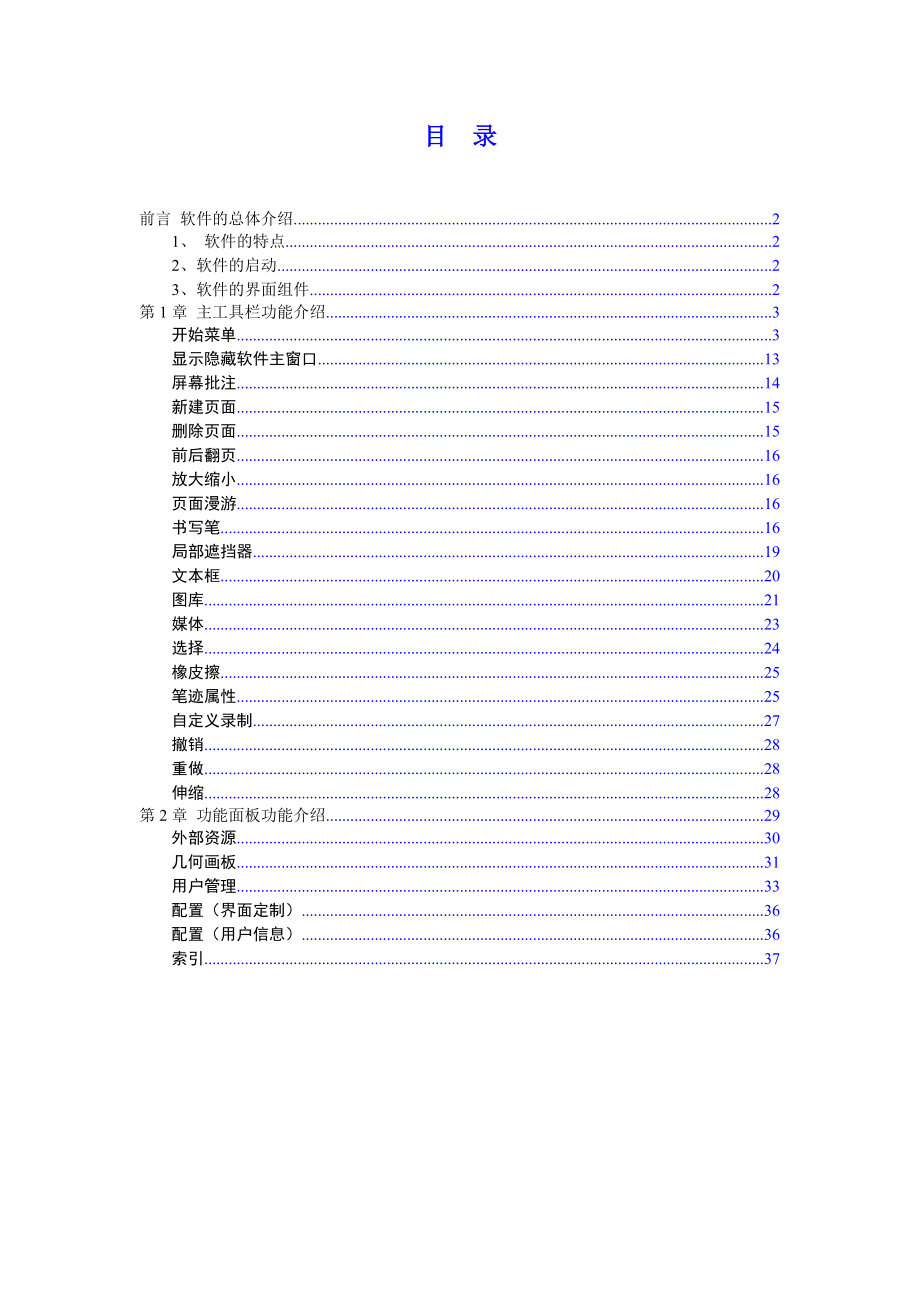

目 录前言 软件的总体介绍 21、 软件的特点 22、软件的启动 23、软件的界面组件 2第1章 主工具栏功能介绍 3开始菜单 3显示隐藏软件主窗口 13屏幕批注 14新建页面 15删除页面 15前后翻页 16放大缩小 16页面漫游 16书写笔 16局部遮挡器 19文本框 20图库 21媒体 23选择 24橡皮擦 25笔迹属性 25自定义录制 27撤销 28重做 28伸缩 28第2章 功能面板功能介绍 29外部资源 30几何画板 31用户管理 33配置（界面定制） 36配置（用户信息） 36索引 374编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第39页 共39页前言 软件的总体介绍1、 软件的特点 l 为教学和会议系统量身定做l 模拟毛笔效果l 无缝地在书写状态和鼠标状态之间切换，符合用户批注需求l 文件录制功能，具有速度快、数据量小、回放效果好等特点l 点删除功能，真实模拟橡皮或板擦效果，对笔画进行局部删除l 用户管理模块，实现了增删用户、切换用户、定制用户信息等功能，使软件配置贴近用户的使用习惯l 几何图形智能识别功能，具有识别图形种类多、识别率高、可以多笔识别等特点l 配备多种实用工具软件l 图形处理上全部基于矢量图形，具有高压缩、不失真等特点l 多种笔型、线宽、颜色选择l 强大的屏幕编辑功能，支持现场实时编辑l 多种背景选择，支持自定义背景，任意图形、图像插入功能l 支持书写文件转存为PDF、PPT、HTML、JPG、GIF、PNG、BMP等格式l 支持其他应用软件2、软件的启动鸿合交互电子白板软件的启动方式共有一下四种，分别是：★ 单击开始菜单按钮，选择程序菜单项，在下拉菜单中选择新鸿合交互电子白板软件，启动软件。
★ 在桌面上双击快捷按钮，即可启动软件★ 提起交互电子白板智能笔架上的任何一支笔或是橡皮，即可启动软件★ 单击白板上的双侧快捷键中的任意一个，即可启动软件3、软件的界面组件软件的界面组件包括“功能面板”和“主工具栏”两部分，如图1-1所示主工具栏功能面板图1-1 软件界面组成界面组件的设计方案根据“常用操作要有捷径原则”，在主工具栏中包含了常用的操作，比如新建、删除、漫游等；根据“信息最小量以及一致性原则”，在功能面板中集中包含了用户管理、配置、索引等功能第1章 主工具栏功能介绍软件主工具栏如图1-2所示，该工具栏为用户提供了软件的常用功能按钮，用户通过点击不同功能按钮在各个功能之间进行切换图1-2 主工具栏下面对主工具栏的各个按钮功能依次介绍开始菜单开始菜单按钮为，该菜单提供新建、保存、打印、用户切换、工具、系统配置等功能，具体功能如表1-1所示按钮名称功能新建创建一个新的书写文件打开软件打开不同格式的书写文件（.hht、.dpb等）保存以hht格式保存当前的书写文件，默认文件名由当前时间组成 另存为以不同的位置或名称来保存当前的书写文件，默认文件名由当前时间组成，存储格式是hht格式。
关闭文件关闭当前编辑的书写文件打印打印当前的书写文件点击该按钮后弹出如图1-3所示的打印对话框，用户可以在该对话框中选择打印机，设置打印范围、打印份数等属性图1-3 打印对话框打印预览预览打印内容点击该按钮弹出打印预览窗口，用户可以通过图1-4所示的工具栏调整“显示比例”来调整预览模式：图1-4 预览打印工具栏 打印部分页面在所需要打印的部分拖拽，即可实现打印选择框内部内容功能导出将当前的书写内容输出，提供了四种导出格式文件，分别为：图片、PowerPoint、PDF和HTML同时可以根据需要，选择想要导出的页面范围，方便用户传送和使用 发送邮件将当前的书写内容以hht格式、PowerPoint格式或PDF格式文件作为附件发送邮件（请首先在Outlook Express中设定邮件帐号）工具软件提供了“遮屏”、“屏幕键盘”、“抓图工具”、“聚光灯”、“屏幕录制器”、“时钟/定时器”、“量角器”、“三角板”、“圆规”、“直尺”等工具（详细介绍见该表格后）点击“工具”下的“编辑”按钮，将弹出编辑对话框，用户可在该对话框中新建、删除其他软件的快捷执行方式以及调整其他软件在“工具”中的显示顺序：图1-5 工具编辑对话框语言管理切换软件界面语言。
用户切换在不同的用户之间进行切换软件默认提供了“初级用户”、“中级用户”和“高级用户”，对应了由简到繁的主工具栏，用户可根据需求自由选择改变页面背景图选择图像文件作为当前页的背景改变页面背景色选择新的颜色替换当前页的背景色改变背景纹理线提供了十种背景纹理线，分别为：横线、竖线、方格线、田字格、米字格、拼音、拼音田字格、拼音米字格、五线谱和信纸用户可以根据需要进行选择删除页面背景图删除当前页的背景图片关于提供软件版本等信息系统配置单击系统配置按钮，弹出“系统配置”对话框，其中有 “笔的设置”和“其它”两个选项卡，用户可以根据需要进行配置：图1-6 系统配置对话框 在“笔的设置”选项卡中用户可以设置线宽信息，点删除橡皮的宽度和硬笔宽度的比例，荧光笔初始透明度和显示设置在“其它”选项卡中可以页面信息（是否显示时间、页码、系统按钮等）、自动存储信息（是否需要自动存储以及自动存储的时间间隔）可以设置是否显示标准二维图形的标注图1-7 系统配置对话框二退出退出软件表1-1 开始菜单功能按钮表下面详细介绍软件提供的默认工具☆ 聚光灯工具该工具提供聚光灯效果该工具可照亮屏幕的某一个区域，使听众专注于被照亮的部分。
聚光灯效果如图1-8所示 图1-8 聚光灯效果 图1-9 聚光灯控制菜单在使用该工具时用户可以改变聚光灯形状以及透明度，并且可以根据需要移动、旋转和调整聚光灯的大小等属性使用时，在红色框以外的任意地方单击鼠标左键，即可得到如图1-9所示的控制菜单，用户可以根据需要选择功能，图1-10所示的为选择矩形聚光灯并设置聚光灯透明度为25％的效果，图1-11为旋转后的聚光灯 图1-10 矩形聚光灯效果 图1-11 旋转聚光灯效果☆ 屏幕录制器工具该工具提供录制功能，用户可使用该工具录制操作软件的过程并保存为 AVI 格式视频文件，如果用户计算机连接了话筒，还可以保存音频☆ 抓图工具该工具提供截取当前屏幕图像功能，用户可以在屏幕、区域、不规则三种截取方式中选择一种单击该按钮，弹出如图1-12所示的对话框，单击“屏幕”按钮，抓取当前屏幕内容；单击“区域”按钮后，用户在屏幕上通过拖拽的方式来选择需要截取的矩形区域；单击 “不规则”按钮后，可在屏幕上画任意形状的曲线来选择需要截取的区域。
图1-12 图像捕捉对话框☆ 遮屏工具单击遮屏按钮，整个白板被遮挡，该工具可以让听众专注没有被遮挡的内容，其余部分则被遮盖遮屏效果如图1-13所示图1-13 遮屏效果图将鼠标放在幕布上单击，弹出控制菜单，如图1-14所示，用户可根据需要选择相应的功能：让幕布只能水平或垂直移动，调整幕布的颜色、图片等图1-14 控制菜单其中“指定矩形”功能菜单是用户可根据自己的需求拖拽任意大小的遮盖区域，如图1-15所示设置完成后效果如图1-16所示 图1-15 选择需要遮盖的区域图 图1-16 指定矩形遮盖效果图☆ 屏幕键盘工具单击该按钮弹出如图1-17所示屏幕键盘，用户可以通过该键盘以输入任意文本字符图1-17 屏幕键盘☆ 时钟/定时器工具该工具提供了时钟和倒计时器的功能，并提供了两种显示方式：数字时钟和石英钟，如图1-18、图1-19所示用户在时钟上单击鼠标左键弹出如图1-20所示控制菜单，用户可在菜单中选择计时模式和时钟模式，并设定倒计时时间、调整时钟透明度等属性在使用倒计时功能时，用户即可从控制菜单中选择倒计时的时间，也可通过直接拨动石英钟的指针来设定倒计时的时间。
图1-18 数字时钟 图1-19 石英钟 图1-20 控制菜单☆ 量角器工具该工具提供了量角器功能，除了提供测量角度功能外，还提供了画圆弧、画角、画扇形的功能；使用时在量角器上单击鼠标左键，弹出如图1-21所示的控制菜单，用户可以根据需要选择功能，然后在量角器刻度边缘位置拖拽，则可实现带有角度的特定图形图1-22所示为画扇形以及特定的角图1-21 控制菜单图1-22 特定角度的扇形和角用户可以根据需要对量角器进行平移、缩放和旋转操作，在量角器两端，提供了两个功能按钮，分别用来调整大小和旋转，如图1-23所示该控制点可旋转量角器该数值标识了量角器底边与水平线的夹角角度该控制点可调整量角器的大小图1-23 量角器工具☆ 三角板工具软件提供了等腰直角三角板和30度直角三角板两种工具，可以利用该工具实现画直线和测量距离功能；该工具也可平移、缩放和旋转；当用户单击三角板上的任意位置可移动三角板；用户在刻度线边缘位置拖拽，则可在白板中画直线如图1-24所示该控制点可旋转三角板该控制点可调整三角板的大小 图1-24 直角三角形工具☆ 圆规工具圆规工具提供了基本画圆功能，同时圆规可平移、旋转，如图1-25所示。
该区域可调整圆规半径拖拽该区域可画圆该区域可调整圆规半径该区域可平移圆规，同时标识了当前圆规的半径和画圆弧时扫过的角度该区域可旋转圆规图1-25 圆规工具除了基本画圆功能外，圆规工具还提供了画弧和画扇形功能，将鼠标在圆规任意位置单击，弹出如图1-26所示的控制菜单，用户可以根据需要选择功能，然后拖拽圆规，即可得到想要的图形，如图1-27所示 图1-26 控制菜单 图1-27 画弧画扇形效果图☆ 直尺工具该工具提供了画直线和测量距离功能，用户在刻度线边缘位置拖拽即可得到一条直线；单击相应的控制点可缩放和旋转直尺，在直尺上其它任意位置单击，即可拖动直尺位置，如图1-28所示该控制点可旋转直尺该控制点可调整直尺的大小图1-28 直尺工具☆ 窗口播放器工具该工具提供了一个用来专门播放FLASH、PPT演示文件的窗口，该工具提供了五个功能按钮，如图1-29所示其中“最小”功能按钮，可将演示窗口隐藏；“最大”功能按钮可将PPT全屏显示；“还原”功能按钮将窗口恢复默认大小图1-29 窗口播放器用户在浏览PPT文件时可以在窗口中任意位置单击，即可实现翻页，也可拖动右侧的滚动条控制PPT进程。
☆ 屏幕放大器工具该工具提供了一个带有坐标刻度的局部放大器，如图1-30所示图1-30 屏幕放大器用户可以通过放大器将窗口中局部内容进行相应倍数的放大，用户在放大器上的任意位置单击鼠标左键，即可选择相应的放大倍率显示隐藏软件主窗口显示隐藏软件主窗口按钮为，单击该按钮可使书写主窗口显示或隐藏；当隐藏主窗口时，主工具栏将自动转成如图1-31所示的桌面模式主工具栏图1-31 桌面模式主工具栏屏幕批注屏幕批注按钮为，单击该按钮可将书写主窗口透明处理，同时将主工具栏半透明化，使用户可以对桌面以及其它软件进行操作和批注，如图1-32所示：图1-32 屏幕批注主工具栏在该屏幕批注状态下，软件提供了鼠标和笔的无缝切换功能：当用户单击时，即可实现鼠标单击操作；当用户双击时，即可实现鼠标双击操作；当用户将笔点击一段时间后，即可实现鼠标右键操作；当用户落笔并移动时，即可实现书写批注操作屏幕批注”的一个重要功能是对Office文档进行批注：在“屏幕批注”状态下如果是对Word、PowerPoint或Excel文件进行批注，主工具栏将会自动转成“Office模式主工具栏”， 如图1-33所示图1-33 Office模式主工具栏Office模式主工具栏为用户提供了几个专用功能按钮，下面以PowerPoint文件为例进行说明。
打开一个PowerPoint文件后，单击屏幕批注按钮，此时Office模式主工具栏提供了以下几个功能按钮：☆ 鼠标模式按钮：单击该按钮将把书写笔操作状态由“笔状态”转换为“鼠标状态”☆ 前翻页按钮：单击该按钮可实现屏幕批注状态下PowerPoint文件的前翻页，并建立相应的屏幕批注页☆ 后翻页按钮：单击该按钮可实现屏幕批注状态下PowerPoint文件的后翻页，并建立相应的屏幕批注页☆ 结束放映按钮：单击该按钮可结束屏幕批注状态下播放的PowerPoint文件在结束放映之前，软件提示用户是否要将全部批注内容嵌入到PowerPoint文件，同时与PowerPoint文件相对应的屏幕批注页将转化为以PowerPoint内容为背景的普通页面，并可进行保存和读取等操作☆ 嵌入批注内容按钮：单击该按钮可将批注内容嵌入到Office文件中新建页面新建页面按钮为，单击该按钮弹出如图1-34所示的菜单，用户可以根据需要选择新建屏幕页、白板页、蓝板页、黑板页、背景页等五种页面图1-34新建页面菜单菜单中各按钮功能如表1-2所示：按钮名称按钮功能屏幕页建立以当前屏幕图像为背景的页面白板页建立背景色为白色的页面蓝板页建立背景色为蓝色的页面黑板页建立背景色为黑色的页面背景页以当前用户预先定义的图像文件作为背景图建立新页表1-2 新建页面功能按钮表删除页面删除页面按钮为，单击该按钮可删除当前页面。
前后翻页前翻页按钮为，后翻页按钮为，单击前后翻页按钮可在书写页面之间进行前后翻页操作放大缩小放大功能按钮为，提供了使当前页面放大的功能放大操作有两种方式：一种为是单击放大按钮后，在页面上点击一次，页面将以点击位置为中心，放大1.25倍；另一种是在页面上拖框，操作结果是将框内对象放大至屏幕尺寸缩小功能按钮为，提供了使当前页面缩小的功能单击缩小按钮后，在页面上点击一次，页面将以点击位置为中心，缩小 0.8倍页面漫游页面漫游按钮为，单击该按钮即可随意移动书写屏幕内容到需要的地方书写笔软件提供了5种不同类型的书写笔：硬笔、软笔、激光笔、荧光笔、智能笔，笔迹效果以及说明如表1-3所示类型功能说明笔迹效果硬笔模仿钢笔、圆珠笔、粉笔等硬笔的书写笔迹软笔模仿毛笔的书写笔迹，可以描绘出笔锋以及笔迹的轻重缓急激光笔通过颜色深浅变化来吸引观众的注意力，直至用户进行下一个操作，前一笔笔迹才消失荧光笔模仿荧光笔效果，可选择不同颜色进行重点标注智能笔智能笔够对用户手绘的图形进行智能识别，其支持对象为无箭头线段、单箭头线段、双箭头线段、无箭头圆弧、单箭头圆弧、双箭头圆弧、三角形、矩形、正方形、菱形、角、圆和椭圆等图形类别，并针对不同的图形提供了不同的控制点，可以对图形形状进行调整识别前的手绘图形识别后的图形表1-3 书写笔功能表如果用户在系统配置中设置了“标注二维图形标注”信息如图1-35所示，那么在使用智能笔时，所有识别后的图形都将带有二维标注信息，以三角形为例，标注二维图形标注后如图1-36所示。
图1-35 系统配置对话框 图1-36 带标识信息的二维图形在书写后，用户可以单击选择功能按钮后，选择某个笔画，将弹出如图1-37所示的笔迹工具栏，用户可通过该工具栏对已书写的笔迹进行复制、剪切、设置笔色、笔宽、填充色等属性移动打开工具栏放缩旋转 图1-37 书写笔迹工具栏局部遮挡器局部遮挡器按钮为，用户可对书写页面上需要遮挡的部分内容进行遮挡单击局部遮挡按钮，在需要遮挡的部分拖拽，即可生成如图1-38所示的局部遮挡效果图1-38 局部遮挡效果遮挡区域右下角出现按钮，用户可以拖拽其改变遮挡区域的大小；用户可以根据在遮挡区域按钮以外的区域拖拽，改变遮挡位置；在遮挡区域任意位置上单击鼠标左键，出现如图1-39所示的下拉菜单，用户可根据实际需要选择改变遮挡区颜色或复制遮挡区域图1-39 局部遮挡效果文本框文本框按钮为，用户可以通过文本框功能在页面上插入文字，并对文字进行修饰单击文本框按钮，在页面需要的位置上点击即可出现文字输入框，或者在页面拖拽以确定要输入文本的位置和尺寸，文本框四周出现四个控制点，其功能如图1-40所示。
图1-40文本框另外在文本框下方同时弹出如图1-41所示的文本框工具栏图1-41 文本框工具栏下面一次对工具栏按钮功能进行说明：☆ 字体选择框：单击字号选择框，弹出如图1-42所示的文字字号选择框用户可根据需要选择需要的文字字体大小 图1-42 文字字体选择框 图1-43 文字字号选择框☆ 字号选择框：单击文字选择框，弹出如图1-43所示的文字字体选择框用户可根据需要选择需要的文字字体☆ 文本修饰按钮：文本修饰按钮有三个，分别为：加粗、倾斜、下划线☆ 文本格式按钮：文本格式按钮有三个，分别为：左对齐、居中、右对齐☆ 文本样式按钮：文本样式按钮有两个，分别为：文本颜色和背景颜色☆ 屏幕键盘按钮：单击屏幕键盘按钮，弹出如图1-44所示的屏幕键盘，用户可输入任意文本图1-44 屏幕键盘☆ 文本框编辑按钮：文本框编辑按钮有三个，分别为：复制、剪切、删除☆ 文本框层次按钮：文本框层次按钮有四个，分别为：移到顶部、上移、下移、移到底部图库图库按钮为，点击该按钮弹出如图1-45所示的图库对话框图1-45 图库对话框点击图库对话框中的新建按钮，弹出如图1-46所示的图库资源管理器，用户可以在资源管理器中选择所需要的图片文件夹。
图1-46 图库资源管理器选择好图片文件夹后，单击收藏资源按钮，弹出如图1-47所示的问讯对话框图1-47 问讯对话框用户单击“是”按钮后将图片加入图库，如图1-48所示图1-48 图库选项卡用户可在新建立的选项卡中预览图片缩略图，点击显示方式按钮，弹出如图1-49所示的下拉菜单，用户可以根据需要选择图标显示方式，图1-50所示的为列表显示方式 图1-49 图库选项卡 图1-50 列表显示方式用户可在图库中添加多个图片文件夹，每添加一个图片文件夹会生成一个以该文件夹命名的选项卡，用户可以在多个选项卡中进行切换用户也可单击删除按钮，将现有的选项卡删除媒体媒体按钮为，单击该按钮可以在页面上插入各种多媒体文件并播放单击媒体按钮，弹出如图1-51所示的“打开”对话框，用户可以在对话框中选择系统中任意的多媒体文件，支持的文件有：Media、Audio、Image以及Flash图1-51 “打开”对话框用户找到需要的媒体文件后，选中文件对象，单击对话框上的打开按钮，然后在页面上拖拽以确定播放窗口的位置和尺寸，同时弹出播放控制工具栏，如图1-52所示。
图1-52 媒体播放播放控制工具栏按钮共有5个，分别为：播放按钮、 暂停按钮、停止按钮、慢放按钮以及快放按钮用户可通过同样的方法在页面上插入图片文件，插入图片后的工具栏如图1-53所示图1-53 图片工具栏图片工具栏按钮功能如下：☆ 透明度：透明度改变区为，通过滑块改变透明度，0%表示完全不透明，100%表示完全透明☆ 变为背景：变为背景按钮为,单击该按钮可将选中的图片转化为当前页面的背景图☆ 恢复尺寸：恢复尺寸按钮为,单击该按钮可将选中的图片尺寸恢复为插入白板时的尺寸选择选择按钮为，该按钮用来对页面中的对象进行选取操作，根据选择对象的不同弹出不同的工具栏进行操作橡皮擦橡皮擦工具为，该按钮用来对页面上的对象进行不同类型的删除操作橡皮擦工具提供了三种类型的删除操作：区域删除、清页、点删除，具体功能如表1-4所示：类型功能区域删除通过圈选方式选中对象，被圈中的对象被删除清页将当前页面中的所有内容清除点删除局部擦除笔画内容点删除的效果表1-4 书写笔功能表笔迹属性软件提供了三个功能按钮用来调整笔画对象的属性，分别为：☆ 宽度和线型：调整宽度和线型按钮为，单击该按钮弹出如图1-54所示的对话框。
图1-54 宽度和线型对话框 图1-55 预览工具栏该对话框分别三部分：菜单栏区、宽度设置区、线型设置区菜单栏中含有两个按钮，分别是显隐预览区域按钮和固定对话框按钮单击显隐预览区域按钮，对话框出现预览区域，如图1-55所示用户在调整笔迹各种属性时，可实时在预览区域中看到调整后的笔迹效果宽度设置区中有三个按钮和一个滑动条，用户可单击粗、中、细三个按钮改变笔迹粗细，也可通过拖动滑块改变笔迹粗细线型设置区可以设置线头、线尾以及线体的样式单击“线头”选择对话框弹出如图1-56所示的下拉菜单按钮；单击“线体”选择对话框弹出如图1-57所示的下拉菜单按钮；单击“线尾”选择对话框弹出如图1-58所示的下拉菜单按钮； 图1-56 线头类型选择 图1-57 线体类型选择 图1-58 线尾类型选择☆ 笔色：调整笔画颜色按钮为，单击该按钮弹出如图1-59所示的对话框，在该对话框中可调整笔画对象的颜色、纹理、透明度等属性通过点击“颜色”或“纹理”按钮，则会显示出可供选择的颜色或纹理，用户可以通过点击选择通过滑杆调节透明度：0为完全不透明100为完全透明 （该功能对纹理笔无效）图1-59笔色调整对话框 ☆ 填充：填充颜色按钮，单击该按钮弹出如图1-60所示的对话框，为对选中笔迹的封闭区域进行颜色或纹理图形填充，并可改变填充颜色的透明度。
通过滑杆调节填充颜色的透明度用户可以通过点击选择某种颜色或纹理对笔画的封闭区域进行填充图1-60 填充颜色对话框自定义录制自定义录制按钮为，单击该按钮弹出如图1-61所示的下拉菜单，用户可将在白板软件中的操作过程以及过程中的语音录制成dpb格式的文件，通过播放键功能可观看录制文件自定义文件录制的优点在于，需要存储的数据量很小，并且在回放过程中用户可自己控制播放的进度图1-61 录制菜单录制时，在下拉菜单中点击按钮，即可开始录制，用户此时可以进行任何操作，操作结束后，在下拉菜单中单击按钮，即可停止录制录制完成后，用户可以根据需要将文件保存，在下拉菜单中单击按钮，即可将文件保存为dpb格式的文件观看录制文件可单击按钮，或者通过开始菜单中的打开，选择已录制好的dpb格式的文件在观看自定义文件过程中，软件会弹出如图1-62所示的播放控制工具栏 图1-62 播放控制工具栏用户可以通过该工具栏对播放过程进行控制，同时在标签栏给出了当前回放的命令距离下个命令之间的时间间隔如果时间间隔很长，而用户又不愿意等待，可以点击“下一个命令”按钮，直接跳转到下个命令，同时语音也会跳转到相应的位置撤销撤销按钮为，单击该按钮可取消上一步的操作过程。
重做重做按钮为，单击该按钮可恢复“撤销”按钮取消的操作伸缩伸缩主工具栏按钮为，该按钮可对主工具栏进行伸缩、移动、旋转操作☆ 伸缩：单击伸缩主工具栏按钮，然后将其沿主工具栏方向移动，可任意改变主工具栏的长度，伸缩后的效果如图1-63所示图1-63伸缩后的工具栏单击伸缩主工具栏按钮，则主工具栏将收起，如图1-64所示；再次点击该按钮，可展开主工具栏图1-64 最简化工具栏☆ 移动：移动主工具栏位置时，单击主工具栏上任意的按钮，然后拖拽即可☆ 旋转：旋转主工具栏时，单击伸缩主工具栏按钮，然后向要旋转的方向拖拽，即可改变主工具栏的水平或垂直方向，旋转后效果如图1-65所示 图1-65旋转后工具栏 图2-1 功能面板 第2章 功能面板功能介绍功能面板中包含了除主工具栏之外的所有功能：索引、外部资源、几何画板、配置和用户管理等功能面板默认为自动隐藏状态，用户可以单击页面左侧的按钮，打开如图2-1所示的功能面板功能面板最上层的功能按钮如图2-2所示图2-2 功能按钮其中，图钉按钮，用来锁定或自动隐藏功能面板功能切换按钮，点击该按钮，弹出如图2-3所示的下拉菜单。
下拉菜单中含有的功能键功能下面依次介绍图2-3 下拉菜单外部资源外部资源按钮为，单击该按钮弹出如图2-4所示的外部资源对话框，用户可以将外部资源调入到页面中图2-4 外部资源对话框默认的外部资源面板分为左右两部分，左侧为资源管理器，右侧为文件夹详细信息单击普通模式按钮，资源管理器转为如图2-5所示的WINDOWS普通模式，用户可在该树形目录下选择硬盘中任意位置的文件，单击上一层按钮，可返回当前目录的上层目录，选择好文件夹后，面板右侧的详细信息栏会根据文件类型，将文件夹下的文件自动分类为图片文件、Flash文件、Office文件、其他格式文件等如果用户经常使用某个文件夹中的资料，可单击收藏资源按钮，将该文件夹收藏在下次使用时不需要重新寻找该文件夹位置，可直接单击资源管理按钮，在弹出的如图2-6所示的下拉菜单中选择已收藏的文件夹即可图2-5 资源管理器选择文件 图2-6 收藏夹下拉菜单 图2-7 显示方式下拉菜单单击转为根节点按钮，将当前选中的文件夹设置为根节点，方便用户下次在同一目录下选择文件单击显示方式按钮，弹出如图2-7所示的下拉菜单，用户可以根据需要选择文件显示的类型。
几何画板几何画板按钮为，单击该按钮弹出如图2-8所示的下拉菜单，用户可根据需要在提供的二维几何图形和函数图形中选择 图2-8 几何画板对话框 图2-9 函数坐标系几何画板中提供了一个函数坐标系按钮，单击该按钮然后在页面上拖拽，出现一个如图2-9所示的函数坐标系在使用时，用户单击选中的图形，然后在页面中按需拖拽鼠标，几何图形即可呈现在页面中，如图2-10所示根据图形的不同将出现基本的图形要素标识 图2-10 等腰梯形 图2-11 图形编辑工具单击选择按钮，选中图形后图形四周将出现四个控制点，可以改变图形的大小、位置、旋转图形，单击按钮，弹出如图2-11所示的工具栏，可以在工具栏中对图形进行编辑，单击按钮，可以控制图形要素的标识显隐，如图2-12所示 图2-12 无标识信息图形 图2-13 用户管理面板用户管理用户管理按钮为，单击该按钮弹出如图2-13所示的对话框。
该功能可针对不同的用户提供不同的操作界面，实现了用户定制软件默认提供了三个用户，分别为“初级用户”、“中级用户”和“高级用户”，分别对应由简到繁的操作界面，用户可以在三个用户中自由切换初级用户主工具栏如图2-14所示，该工具栏提供了在使用过程中需要用到的基本功能图2-14 初级用户工具栏中级用户主工具栏如图2-15所示，该工具栏提供了在使用过程中需要用到的常用功能图2-15 中级用户工具栏高级用户主工具栏如图2-16所示，该工具栏提供了在使用过程中需要用到的除功能面板外的全部功能图2-16 高级用户工具栏单击增加用户按钮，弹出如图2-17所示的添加用户向导对话框 图2-17 添加用户向导对话框 图2-19 选择头像对话框用户单击用户名称栏后的按钮，弹出如图2-18所示的对话框，在框中输入自己的名称，然后单击确定按钮即可更改自己的名称单击更改图像按钮，在弹出的如图2-19所示的对话框中选择头像图片然后单击按钮，即可改变头像图标 图2-18 用户名称对话框 图2-20 用户名称对话框单击更改密码按钮，在弹出的如图2-20所示的对话框中输入密码，然后单击按钮，为用户设置密码。
单击默认存储路径栏后的按钮，弹出如图2-21所示的浏览文件夹对话框，用户可选择文件的存储路径 图2-21浏览文件夹对话框 图2-22 背景颜色选项卡单击背景颜色按钮后弹出如图2-22所示的背景颜色选项卡，用户可以根据需要改变页面背景颜色选择使用以下背景图单选框，单击浏览按钮，即可在硬盘中选择任意位置的图片作为背景图片用户依次选择设置完个人信息，单击保存按钮，将设置信息保存，设置结果如图2-23所示，即可在用户管理面板中看到新添加的用户，同时该用户成为当前活动用户如图2-24所示；而用户如果点击取消按钮 或者单击关闭面板按钮，则不添加用户并返回 图2-23 新用户信息设置 图2-24 添加新用户选中某个用户，单击用户切换按钮，将该用户设置为当前活动用户，此时用户名被方括号括起单击设为启动用户按钮，可将选中的用户设为软件启动时默认的启动用户，默认用户头像图将被红色框包围配置（界面定制）配置按钮为，单击该按钮弹出如图2-25所示的界面定制对话框，用户可定制自己的界面（该配置功能对软件中的默认用户无效）。
图2-25 配置对话框 图2-26 命令选项卡 图2-27选项选项卡该对话框分为四部分，分别为：功能按钮区、选项卡区、类别区以及命令区下面依次介绍＊ 功能按钮区恢复当前按钮，单击该按钮将载入当前用户的当前配置的默认配置恢复所有按钮，单击该按钮将载入当前用户的所有配置的默认配置＊ 选项卡区选项卡区设有如图2-26所示的“命令”选项卡和如图2-27所示的“选项”选项卡在命令选项卡中选择不同的类别，命令区中的功能按钮根据类别的不同而变化，此时用户可以根据需要在不同类别的命令按钮中为主工具栏选择需要的功能按钮添加功能按钮向主工具添加功能按钮时，只需在命令区中单击选中某个命令按钮，将其拖拽到主工具栏即可删除功能按钮将主工具中的功能按钮删除，只需在主工具栏中单击选中某个命令按钮，将其拖出主工具栏即可选项选项卡中有两个复选框分别用来选择工具栏图标的显示方式和是否显示工具栏的屏幕提示配置（用户信息）配置用户信息按钮为，单击该按钮用户可以修改自定义用户的所有信息（该配置功能对软件提供的默认用户无效）索引索引按钮为，单击该按钮，功能面板分为两部分，上层为功能按钮，下层为页面索引缩略图，如图2-28所示。
图2-28 索引功能界面 图2-29 多选模式状态上层功能按钮分别为： 鸟瞰按钮：可将页面中的所有元素按比例自动缩略到整屏显示 剪切页按钮：将当前选中页面剪切复制页按钮：将当前选中页面复制粘贴页按钮：将复制好的页面粘贴到当前位置，删除按钮：将当前选中页面删除移到顶部按钮：将当前选中页面移到第一页移到上一页按钮：将当前选中页面移到上一页移到下一页按钮：将当前选中页面移到下一页移到底部按钮：将当前选中页面移到最后一页多选模式按钮：单击该按钮，页面索引变为如图2-29所示的多选模式状态索引工具栏为用户提供了所有书写页面的索引缩略图单击索引栏中的某一个页面缩略图，即可切换到当前页，使得当前被选中的页在主界面中显示当前页在索引栏中的缩略图将被红色方框标出用户也可选中某一页拖拽，改变索引页的顺序，并使之成为当前页在主界面中显示用户可在索引栏中的缩略图页面中，黑色虚线圆以外的地方拖拽方框，生成以黑色虚线圆为中心的大小任意的索引框，在书写页面以一定缩放比例显示索引页中的相应区域第 39 页 共 39 页。
