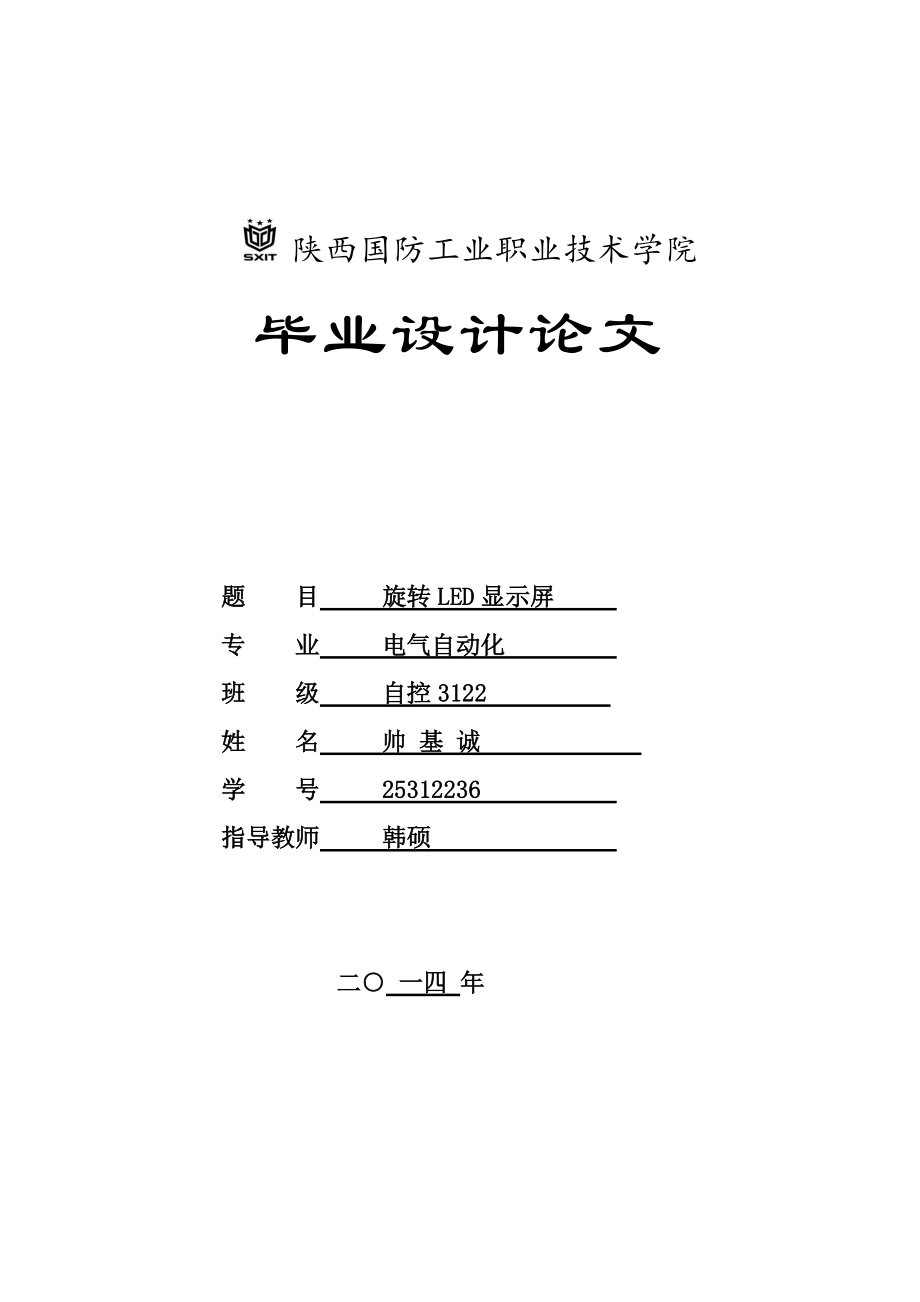

陕西国防工业职业技术学院毕业设计论文题 目 旋转LED显示屏 专 业 电气自动化 班 级 自控3122 姓 名 帅 基 诚 学 号 25312236 指导教师 韩硕 二○ 一四 年题目:旋转LED显示屏专业:电气自动化班级:自控3122作者: 帅基诚指导教师:韩硕旋转LED显示屏的设计摘要LED显示屏已广泛应用于广告、车站、银行、商场等公共场所，它具有功耗小、寿命长、色彩好等优点现在的 LED 显示屏的发光器件主要采用 LED 平板模块，这种类型的显示屏主要有两个问题有待改进：首先是整个显示屏全由LED 模块组成，器件数量多，成本高；另外，由于显示屏是一个平面，同时 LED 象素点有一定视角限制，使显示屏的可视范围被局限到正面某个范围之内，在应用中使显示屏的信息发布受到了一定的空间限制本文给出了一种基于单片机控制的新型的十字旋转LED显示屏，以旋转扫描方式代替逐行扫描，可视范围达到了360 度，成本大大降低，克服了LED平板显示屏的不足。
本文在简要介绍旋转LED显示屏工作原理的基础上，详细说明了旋转显示屏的方案选择和系统结构设计，以及具体硬件电路和软件设计流程在此基础上，本文还讨论了旋转LED显示屏设计中需要注意的一些关键问题，给出了相应的解决方案，并提出了一些改进和完善本系统的思路和设想实际制作的LED旋转显示屏技术参数的测试结果，以及实际的运行效果表明，本文设计和制作的旋转显示屏符合设计要求，具有一定的创新性和实际应用价值关键字： 单片机、LED, 视觉暂留，直流电机，桥式整流,旋转 目第一章 旋转LED显示屏的课题背景LED的特点非常明显，寿命长、光效高、无辐射与低功耗LED的光谱几乎全部集中于可见光频段，其发光效率可达80～90%将LED与普通白炽灯、螺旋节能灯及T5三基色荧光灯进行对比，结果显示：普通白炽灯的光效为12lm／W，寿命小于2000小时，螺旋节能灯的光效为60lm／W，寿命小于8000小时，T5荧光灯则为96lm／W，寿命大约为10000小时，而直径为5毫米的白光LED为20～28lm／W，寿命可大于100000小时有人还预测，未来的LED寿命上限将无穷大由于LED的种种优势，使得其在现在的各个领域里运用越来越广泛，我们设计的旋转LED显示屏幕，具有结构新颖，节约材料的特点，一列16个LED灯旋转显示之后，可以代替显示近似于16x180像素的显示宽度和内容，我想以后不断完善和改进之后应该可以在灯箱广告和儿童玩具方面有一定的发展空间。
第二章 旋转LED显示屏显示原理LED显示器具有功耗低，接口控制方便等优点，而且模块的接口信号和操作指令具有广泛的兼容性，并能直接与单片机接口，可方便地实现各种不同的操作，在各类测量及控制仪表中被广泛的应用当在LED上显示汉字时，应先取得汉字的点阵构成数据，然后将其写入显示存储器中进行显示物体在快速运动时, 当人眼所看到的影像消失后，人眼仍能继续保留其影像0.1-0.4秒左右的图像，这种现象被称为视觉暂留现象是人眼具有的一种性质人眼观看物体时，成像于视网膜上，并由视神经输入人脑，感觉到物体的像但当物体移去时，视神经对物体的印象不会立即消失，而要延续0.1 -0.4秒的时间，人眼的这种性质被称为“眼睛的视觉暂留”假设我们设定我们的眼睛的暂留时间是0.4秒，如果我们的16个LED旋转一周的时间快过0.4秒，那么我们看到的图像就是这一列LED在各个位置显示的图像的叠加，如右图，如果我们用定时器把LED旋转一周的各个位置分割出180分，让它在相应的位置显示相应的图像，那么我们就可以得到一个累加的图像效果了 图2-1图列分析 第三章 旋转LED显示屏系统硬件简介3.1系统硬件框图系统各部分和各环节之间关系的图示如下：12V电源5V电源直流电机单片机STC12C5A60S2LED显示 图3-1 系统硬件框图3.2 旋转LED显示屏主机系统3.2.1 主机系统连接如图所示图3-2主控机管脚图本次设计主机系统分为单片机、LED灯、电磁耦合供电电路，都焊接在主控板上，其次是在底座上的电动机，和电磁初级线圈。
3.2.2旋转LED显示屏主机芯片简介本次毕业设计采用的STC12C5A60S2单片机，以下是对其的介绍：STC12C5A60S2简介：STC12C5A60S2是STC生产的单时钟/机器周期（1T）的单片机，是高速、低功耗、超强抗干扰的新一代8051单片机，指令代码完全兼容传统8051，但速度快8-12倍内部集成MAX810专用复位电路，2路PWM，8路高速10位A/D转换，针对电机控制，强干扰场合1、增强型8051CPU，1T（1024G），单时钟/机器周期2、工作电压5.5-3.5V3、1280字节RAM4、通用I/O口，复位后为：准双向口/弱上拉可设置成四种模式：准双向口/弱上拉，强推挽/强上拉，仅为输入/高阻，开漏每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA5、有EEPROM功能6、看门狗7、内部集成MAX810专用复位电路8、外部掉电检测电路9、时钟源：外部高精度晶体/时钟，内部R/C振荡器常温下内部R/C振荡器频率为：5.0V单片机为：11~17MHz 3.3V单片机为：8~12MHz10、4个16位定时器两个与传统8051兼容的定时器/计数器，16位定时器T0和T1 11、3个时钟输出口，可由T0的溢出在P3.4/T0输出时钟，可由T1的溢出在P3.5/T1输出时钟，独立波特率发生器可以在P1.0口输出时钟12、外部中断I/O口7路，传统的下降沿中断或电平触发中断，并新增支持上升沿中断的PCA模块，PowerDown模式可由外部中断唤醒，INT0/P3.2，INT1/P3.3，T0/P3.4，T1/P3.5，RxD/P3.0，CCP0/P1.3，CCP0/P1.313、PWM2路14、A/D转换，10位精度ADC，共8路，转换速度可达250K/S15、通用全双工异步串行口（UART）16、双串口，RxD2/P1.2，TxD2/P1.317、工作范围：-40~8518、封装：LQFP-48，LQFP-44，PDIP-40，PLCC管脚说明P0.0~P0.7P0：P0口既可以作为输入/输出口，也可以作为地址/数据复用总线使用。
当P0口作为输入/输出口时，P0是一个8位准双向口，内部有弱上拉电阻，无需外接上拉电阻当P0作为地址/数据复用总线使用时，是低8位地址线A0~A7，数据线D0~D7P1.0/ADC0/CLKOUT2标准IO口、ADC输入通道0、独立波特率发生器的时钟输出P1.1/ADC1P1.2/ADC2/ECI/RxD2标准IO口、ADC输入通道2、PCA计数器的外部脉冲输入脚，第二串口数据接收端P1.3/ADC3/CCP0/TxD2外部信号捕获，高速脉冲输出及脉宽调制输出、第二串口数据发送端P1.4/ADC4/CCP1/SS非SPI同步串行接口的从机选择信号P1.5/ADC5/MOSISPI同步串行接口的主出从入(主器件的输入和从器件的输出)P1.6/ADC7/SCLKSPI同步串行接口的主入从出P2.0~P2.7P2口内部有上拉电阻，既可作为输入输出口（8位准双向口），也可作为高8位地址总线使用P3.0/RxD标准IO口、串口1数据接收端P3.1/INT0非外部中断0，下降沿中断或低电平中断P3.3/INT1P3.4/T0/INT非/CLKOUT0定时器计数器0外部输入、定时器0下降沿中断、定时计数器0的时钟输出A/D转换器的结构STC12C5A60AD/S2系列带A/D转换的单片机的A/D转换口在P1口，有8路10位高速A/D转换器，速度可达到250KHz（25万次/秒）。
8路电压输入型A/D，可做温度检测、电池电压检测、按键扫描、频谱检测等上电复位后P1口为弱上拉型IO口，用户可以通过软件设置将8路中的任何一路设置为A/D转换，不须作为A/D使用的口可继续作为IO口使用单片机ADC由多路开关、比较器、逐次比较寄存器、10位DAC、转换结果寄存器以及ADC_CONTER构成该单片机的ADC是逐次比较型ADC主次比较型ADC由一个比较器和D/A转换器构成，通过逐次比较逻辑，从最高位（MSB）开始，顺序地对每一输入电压与内置D/A转换器输出进行比较，经过多次比较，使转换所得的数字量逐次逼近输入模拟量对应值逐次比较型A/D转换器具有速度高，功耗低等优点需作为AD使用的口先将P1ASF特殊功能寄存器中的相应位置为‘1’，将相应的口设置为模拟功能3.3 LED以及LED显示模块原理3.3.1 显示模块工作原理旋转扫描的原理：由于人眼具有视觉暂留的特性，当画面以一定速率刷新时，我们看到的就是连续的图像，电视机显示采用逐点扫描方式，每秒钟要刷新画面 50 场(25 帧),而在人眼中则是一幅完整的画面，传统 LED 显示屏一般采用 1/16 扫描，16 行进行逐行循环点亮，由于刷新速率足够大，看到的也是一幅稳定的画面。
它的原理示意如图3. 1 所示，其中(a) (b) (c) (d) (e) 分别是不同时刻的显示状态，(f)为人眼看到的完整画面“3”在这种LED显示屏中，采用的是逐行换位下移点亮器件的扫描方式，每一行都必须有LED显示器件，这就使显示屏的成本偏大图3.3 传统LED显示屏的显示原理图旋转扫描方式显示器只有一列，由电机带动它进行旋转，运行到某一位置时就显示该位置的状态，到下一位置后又显示下一位置的状态，即一列显示器件要完成全部图像的显示，扫描过程由机械转动更换位置来实现.其显示原理如图3.2所示图中a)b)c)是 图3.4 旋转柱式显示屏的显示原理图不同时刻的显示状态，d)是人眼看到的完整画面“3”由于旋转扫描成像不是平面，而是一个柱面，所以称之为旋转柱式显示屏，其观看视角是360，利用人眼的“视觉暂留效应”显示文字及图案图3-4 LED连接引脚图3.3.2 LED应用简介LED(lightemittingdiode)是发光二极管的英文缩写，它是一种电致发光器件目前，LED产业已经走过了它的发展初期和中期，普通LED的应用已经成为过去，高亮度LED的使用也已无需着力推广。
另外，中小功率超高亮LDE亦已诞生，并正在以极快的速度走向应用显示方面，LED被广泛应用于电子电器、工业设备等各类产品的状态性能显(指)示，也被越来越多地制作成多媒体平板显示屏、交通信号灯等等LED的应用虽然已经具有了很广的范围、很大的规模，但是,由于LED拥有很多社会应用所需的优点、相关技术也有很大的发展空间，因此，LED有着更为美好的前景目前技术条件下，LED已经显示出了众多的优点与传统的显示媒介相比，有以下特点：（1）是寿命超长，业内公认的平均值达10万小时，可期望目标将会达到25万小时；（2）是色彩丰富，LED已经实现了多个波长的单基色，有红、琥珀黄、黄、绿、蓝等，基本满足了应用领域对LED色彩的要求，随着更多新材料的开发，还会实现更多的基色及至全彩色；（3）稳定可靠，在LED的寿命期内，LED差不多都能稳定的工作，维护工作量极小；（4）电气安全性高，LED一般工作在低电压(6-24V)、小电流(10-20mA)情况下，属弱电级工作器件，有较好的电气安全性能；（5）节能环保效率高，在同等亮度下，LED的耗电仅为普通白炽灯的1/10，而且不存在有害金属汞污染等问题，符合社会发展趋势；（6）应用灵活性好，LED可进行低压供电，也可110V/220V电源供电，加上单粒LED的体积小(芯片更小)，只用3-5平方毫米，大大方便了工程应（7）受控制能力强，现有的技术已经可以实现LED的亮度、灰度、动态显示，分布控制等，是其它发光装置无可比拟的；（8）抗震性能优越，LED的坚固、耐震、耐冲击性能，超过了目前所有其它类型的电光源产品；（9）响应速度快，LED的响应速度在毫秒级，可以自如有效地应用于显示屏、汽车刹车灯、相机闪光灯等；10）显色性能良好，白色LED目前的显色指数Ra达到了70以上，色温范围从3600K到11000K(随荧光粉不同而变)，而且已经获得了实验室提高的方案；另外还有亮度高、无干扰、方向性好等等也是十分有用的优点，当然LED产业内还有不少问题需要从根本加以解决。
基色尚不十分丰富，理想的是可见光波段实现全覆盖，最好能达到自然光的水平；显色性仍显不高，理想水平是黑体相达到Ra=100；亮度需要有效地提高，包括发光效率的两个方面(内量子效率和光输出效率)和功率的提高；另外还有体积、成本、专用集成电路、驱动器、“冷光”感等问题纵观LED的发展，我们不难发现，LED产业的发展极大地缘于技术的进步，而技术进步的动力则是来自于应用的需求，亮度的提高、基色的丰富、功率的增加等等无不如此可以推想，未来的LED产业，一定会根据应用的要求，在亮度、功率、基色等技术方面进一步突破，使不同类型的LED更加广泛地被使用，并且还会逐步地建立起各自相对独立的应用领域，从而步入LED细分时代，我们有理由相信，亮饰、照明、显示将会首先独立出来，形成LED应用的专门领域当然,从技术关联角度看，未来的LED产业会像一棵树，细分出来的专门领域，其源头仍会统一在芯片材料的生产上，不同领域的LED应用会得到不同技术支持3.4电源的选择与分析供电方式主要有3种：第一种，直接用电池给主板供电，电池装在主板上随主板转动，缺点是成本高，寿命短，且电池增加了主板的重量，影响主板的平衡性和给步进电机过重的负担。
第二种方案是采用电刷供电，电刷对于接触面的磨损很大，对主板造成损伤，且增加了结构的复杂度第三种方案是采用无线供电技术，利用电磁耦合原理，用磁线圈对主板进行供电，此方案对主板没有任何损耗电磁耦合对很多人来说，再也熟悉不过了，变压器就是利用这个原理来传递能量如果把变压器的两个绕组分开，就是某种意义上的无线供电但是用电磁耦合的方式有很大的缺点，没有高磁导率的磁芯作为介质，磁力线会严重发散到空气中，传递效率下降非常厉害所以不适合大功率，远距离的无线供电本设计所需的功率很小，供电距离很小，所以是较理想的方案其结构如图8所示，其中L1为给主板部分供电的磁线圈图3-5 无线供电结构图综合上述3种方案，本设计采用方案3图3-6 PCB电路板上的供电电路图3-7 电机部分供电模块供电电路图实际原理分析：(1) 为了使系统能够长期稳定的工作，必须解决系统的供电问题通过无线供电的方式，并通过整流、滤波、稳压得到系统供电电源 （2）通过电磁感应的原理，在PCB板下方固定一个线圈同时固定在电机的转子上，在外围接入一个通电的线圈由此可得到一个简易发电机装置，当电机转动时，里面线圈随转子转动，进行发电，再由整流、滤波、稳压可为PCB板子上的系统提供稳定的电源。
K!L;`\Vi 图3-8系统供电效果展示3.5重心调节重心调节是最困难的一个技术环节旋转的重心直接关系到系统的稳定的运行，以及安全性问题旋转的重心如果不在转轴上的话，在高速的旋转中，会产生剧烈的抖动，在巨大的离心力下，会使整个系统分解，产生安全隐患所以，重心调节是必须解决的问题下面介绍重心调节的方法首先是电路板的外观设置根据物理质心计算方法，可知道，均匀的圆盘的重心就在圆盘的中心但是，由于电子器件的封装，重量都是不同的，圆盘电路板的重心是不均匀分布的，比较难调节，故不采用这种方法 根据杠杆原理，当支点两端的物体的质量与力距乘积相等时，杠杆就处于平衡因此我采用了长条方型的电路板结构M2M1L2L1 图3-9 杠杆原理示意图如上图4.1所示，只要M1*L1 = M2*L2时，在布PCB的同时，只要通过简单的测量和计算便可以使得杠杆处于平衡 压器集成电路，属于线性稳压器件3.6 PCB电路板上元件的焊接由于美观原因本次设计使用的元件都为贴片元件贴片元件的焊接方式和注意事项如下3.6.1贴片元件的焊接方式：1、在焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。
2、用镊子小心地将贴片元件放到PCB板上，注意不要损坏引脚使其与焊盘对齐，要保证芯片的放置方向正确把烙铁的温度调到300多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊锡，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动在焊完对角后重新检查芯片的位置是否对准如有必要可进行调整或拆除并重新在PCB板上对准位置3、开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊锡使引脚保持湿润用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接4、焊完所有的引脚后，用助焊剂浸湿所有引脚以便清洗焊锡在需要的地方吸掉多余的焊锡，以消除任何可能的短路和搭接最后用镊子检查是否有虚焊，检查完成后，从电路板上清除助焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止5、贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头如果管脚很细在第2步时可以先对芯片管脚加锡，然后用镊子夹好芯，在桌边轻磕，墩除多余焊锡，第3步电烙铁不用上锡，用烙铁直接焊接。
当我们完成一块电路板的焊接工作后，就要对电路板上的焊点质量的检查，修理，补焊符合下面标准的焊点我们认为是合格的焊点:（1）焊点成内弧形(圆锥形)2）焊点整体要圆满、光滑、无针孔、无松香渍3）如果有引线，引脚，它们的露出引脚长度要在1-1.2MM之间4）零件脚外形可见锡的流散性好5）焊锡将整个上锡位置及零件脚包围不符合上面标准的焊点我们认为是不合格的焊点，需要进行二次修理1）虚焊：看似焊住其实没有焊住，主要原因是焊盘和引脚脏，助焊剂不足或加热时间不够2）短路：有脚零件在脚与脚之间被多余的焊锡所连接短路，亦包括残余锡渣使脚与脚短路3）偏位：由于器件在焊前定位不准，或在焊接时造成失误导致引脚不在规定的焊盘区域内4）少锡：少锡是指锡点太薄，不能将零件铜皮充分覆盖，影响连接固定作用5）多锡：零件脚完全被锡覆盖，即形成外弧形，使零件外形及焊盘位不能见到,不能确定零件及焊盘是否上锡良好.6）锡球、锡渣：PCB板表面附着多余的焊锡球、锡渣，会导致细小管脚短路注意事项：焊接时不允许直接加热元件的焊端和元器件引脚的脚跟以上部位，焊接时间不超过3s/次，同一焊点不超过2次；以免受热冲击损坏元器件图3-10 焊接结果展示第四章 软件的设计与分析4.1 系统编程语言和编程工具在单片机的开发应用系统中，汇编语言作为传统的嵌入式系统的编程语言，己经不能满足实际需要，高级语言被逐渐引入，C语言就是其中之一。
C语言是一种通用的计算机程序设计语言，它既有高级语言的各种特征，又能直接操作系统硬件对于大多数S系列单片机，使用C语言与使用汇编语言相比具有如下优点：(1) 不需要了解处理器的指令集，也不必了解存储器结构2) 寄存器分配和寻址方式由编译器进行管理3) 指定操作的变量选择组合提高了程序的可读性4) 可使用与人的思维更相近的关键字和操作函数5) 程序的开发和调试时间大大缩短6) C语言中的库文件提供了许多标准的例程7) 可实现模块化编程技术，从而可将己编制好的程序加入到新程序中8) C语言可移植性好且非常普及 系统软件设计采用模块化设计的方法，它是把一个功能完整的较大的程序分解为若干个功能相对独立的较小的程序模块，对各个程序模块分别进行设计、编程和调试，最后把各个调试好的程序模块联成一个大的程序模块化程序设计的优点是单个功能明确设计和调试比较方便、容易完成一个模块可以为多个程序所共享4.2旋转LED显示的软件原理分析我们知道16*16取模是一列一列取的了，一列有2个字节，一共16列，所以一个16*16的汉字就有32个字节，需要占用单片机的Code空间 32个字节然后再结合硬件来分析，如下图：图4-1 硬件连接管脚图P2.2P2.1P5.3P2.0一列灯16个 刚好对应16*16一个汉字的一列：2个字节，所以把取模到的数据依次送到P2口 和P4 P5口，这里硬件中P4 P5组成一个字节，所以显示程序如下：for(i=0;i<16;i++) //送16列 显示 这里只显示一个字。
{ P2=zimo[i*2]; //送数据低位显示 P4=(zimo[i*2+1]);//送数据高位显示 这里用了单片机P4 和P5口 是LQFP48脚才有的IO口 P5=(zimo[i*2+1])>>4;//这里行和列 都是IO口独立驱动的LED DelayUs(200); //延时让LED亮起来 每列延时的时间 P2=0XFF; P4=P5=0XFF; }在什么时候送显示呢？当单片机IO判断到 红外接收管接收到起点信号，就开始显示，显示完16列后等待下一次的起点信号这样只要电机的速度够快就会稳定的把字显示字空中了平面的文字显示同理如何让一组文字不断的移动？这就需要一个字幕计数器，旋转LED每旋转一圈，这个字幕计数器就加一，指向下一列，这样不断的刷新，感觉文字就在移动了，程序如下：j就是字幕计数器，每转一圈j就会加1；if(KEY==0) //红外接收管 判断起始位 { j++; if(j>672) //根据显示的字数定义改数值672/16=42个字 显示完42个字后 重新开始 { j=0 ; } for(i=j;i<128+j;i++) //每转一圈 前进一列 这里定义一圈中同时显示128/16=8个字， { P2=zimo[i*2]; //送数据低位显示 P4=(zimo[i*2+1]);//送数据高位显示 这里用了单片机P4 和P5口 是LQFP48脚才有的 P5=(zimo[i*2+1])>>4;//这里行和列 都是IO口独立驱动的LED DelayUs(200); //延时让LED亮起来 每列延时的时间 P2=0XFF; P4=P5=0XFF;第五章 系统调试5.1 系统测试分类(1) 整板测试整板测试是在元件焊接完成但未加电前对电路板进行的检查。
该过程是系统上电前的检查工作，需要对每个器件逐个引脚进行检查，一方面是检查有没有引脚虚焊或与其他信号线短路，另一方面是对器件引脚功能的再检查，查看设计是否正确整板测试可以按照先电源和地，再逐个器件引脚的顺序测试2) 上电功能测试上电测试是调试的关键部分，按照系统方案设计的模块化思想，应该分模块测试系统首先还是应该测试电源部分，系统上电以后，测试各个电源端口和器件的电源部分是否工作正常，同时应注意系统中有无器件过热情况，如果有的话，可能是相应的器件损坏或电路中有短路，需要处理之后再加电如果没有问题，则可以进行功能的检测5.2 系统硬件调试由于系统硬件较复杂，硬件电路装配、焊接完成后，可能不能正常工作为了方便调图5-1 PCB电路板结果图试，采用分块调试的方法电路由多个模块组成，电源模块、复位电路、输入输出接口电路、下载接口电路等单片机处理器是系统的灵魂，所以先对单片机进行检测调试首先，利用下载口检测单片机，如果检测不到，问题一般是单片机的复位电路、下载口、以及晶振分别对这三个端口进行检测，基本都可以解决问题5.3 调试结果与分析经过最后的系统联调最后，便是系统整体调试了系统上电后，并没有看到正确的文字显示。
文字显示歪歪斜斜的，过了很长一段时间，还是这样分析可能是定时器的初始值可能太大或太小所至通过修改程序，从进入中断开始计时到进入下次中断，把时间发送出去液晶显示的数据和预先设想的数据相差甚远通过修改定时器的初始值后，上测试，LED能够显示出文字显示效果如图5-2 图5-2 调试结果图5.4 总结通过几个月的努力，掌握了旋转LED显示屏的工作原理，并且成功的实现了设计的基本要求同时也提高了利用高级语言编写单片机程序的能力，以及查阅资料和解决问题的能力系统主要实现的功能有：(1)通过单片机控制LED扫描显示的时间，能够稳定的显示数字或文字，轴向分辨率为16位2)能够控制显示数字或文字3)通过电磁感应，解决了系统供电问题，使系统能够长期工作不过这次毕业设计仍然存在不足的地方比如重心偏移，电机旋转时产生抖动，应该在设计时对PCB布局进行科学的分析，调整重心；轴向分辨率只有16位，只能显示简单的图像或文字；数据的传送速度比较慢，没有实现主机到从机的大量的数据的交换， 总之，通过这次毕业设计巩固了以前所学的知识，很大程度上提高了分析问题和解决问题的能力。
致 谢首先，我要感谢我的导师对我的悉心指导和关怀她为我的毕业设计和论文的顺利完成倾注了心血和汗水，她渊博的知识、严谨的治学态度、平易近人的性格以及在设计上敏锐的洞察力，使我受益非浅在整个毕业设计期间，指导老师给了我非常大的帮助和支持，从给我定题目，到工作开展，实验进行，直到最后论文的撰写都离不开她的悉心指导老师给我提出了很多宝贵的建议，让我少走了很多弯路，得以顺利的完成论文同时，还要感谢机器人实验室的的老师他们在我进行焊接、组装、调试过程中给了许多指导并提供了实验设备，让我的毕业设计能够顺利完成正是由于他们给我的帮助，让我很快的进入了实际的工作在这三年的学习生活中，感谢机器人实验室给了我发挥的机会和展现自我的舞台在那里我学到了知识，结识了一帮有着共同爱好的朋友，我们大家共同学习，为完成毕业设计打下了坚实的基础，在此我向他们表示诚挚的祝福最后，我感谢我的家人和朋友，他(她)们对我的支持和付出是我的毕业设计得以顺利进行的保障谢谢大家！参考文献[1] 陈尚松,雷加,郭庆.电子测量与仪器[M].北京：电子工业出版社，2005：108～126[2] 徐科军.传感器与检测技术[M].北京：电子工业出版社，2004：12～33[3] 马忠梅.单片机的C语言应用程序设计[M].北京：北京航空航天大学出版社，1999：20～83[4] 王幸之.AT89系列单片机原理与接口技术[M].北京：北京航空航天大学出版社，2004：33～52[5] Schultz. C and the 8051: Programming and Multitasking. PTR Prentice-Hall. 1993：33～52[6] 何立民.MCS-51系列单片机应用系统设计[M].北京：北京航空航天大学出版社，2003：59～102[7] 康华光.电子技术基础 模拟部分(第五版) [M].北京：高等教育出版社，2006：101～147[8] 樊昌信，徐炳祥，吴成柯等.通信原理(第五版) [M].北京：国防工业出版社，2004：133～137[9] 阎石，数字电子技术基础(第五版) [M].北京：高等教育出版社，2006：109～114[10] 谭浩强.C程序设计(第二版) [M].北京：清华大学出版社，2004：87～120.[11] 戴佳，苗龙，陈斌.51单片机应用系统开发典型实例[M].北京:中国电力出版社，2005：25～85.[12] 沙占友，王彦朋，孟志永.单片机外围电路设计[M].北京：电子工业出版社，2003：102～162.。
