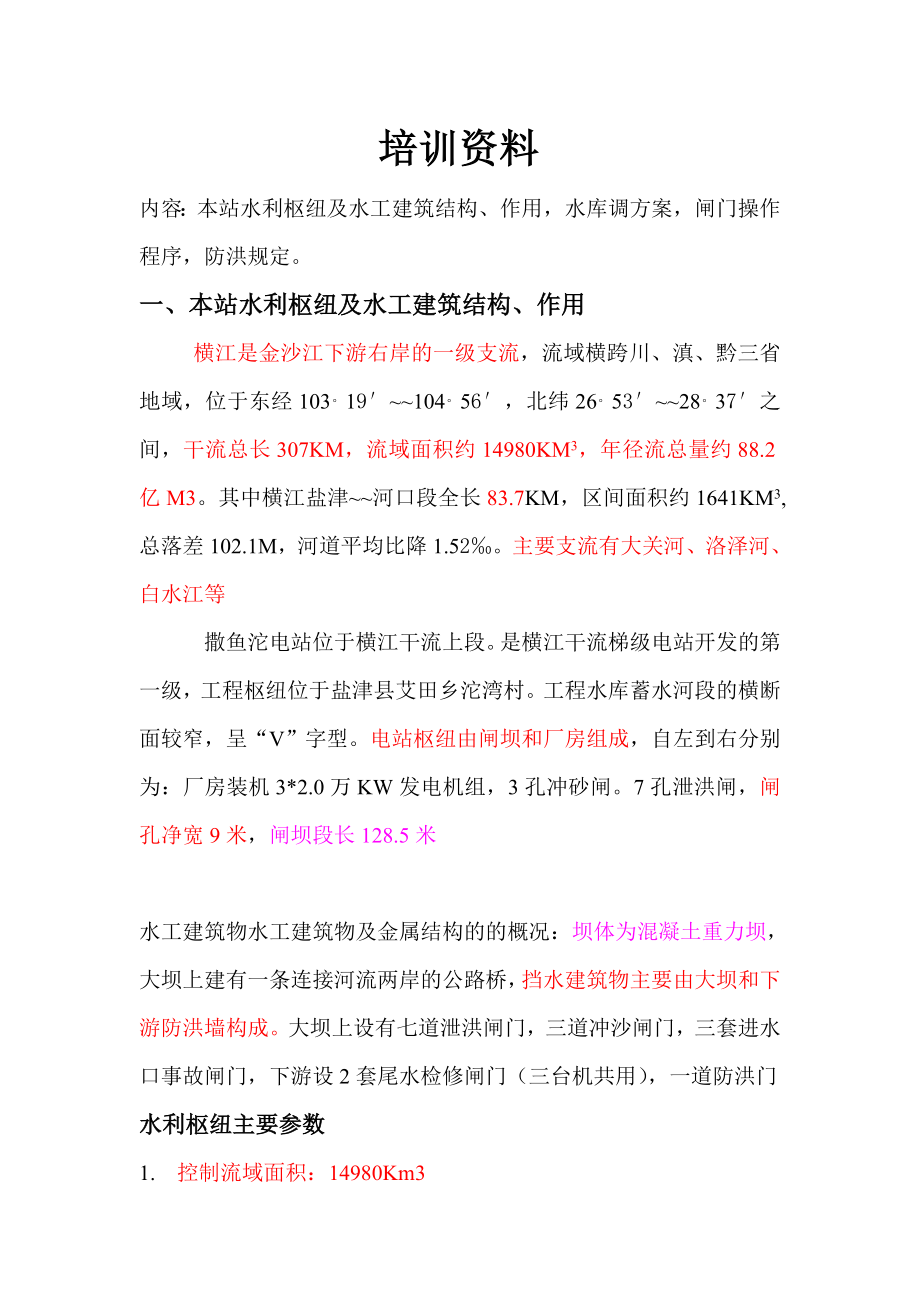

培训资料内容：本站水利枢纽及水工建筑结构、作用，水库调方案，闸门操作程序，防洪规定一、本站水利枢纽及水工建筑结构、作用 横江是金沙江下游右岸的一级支流，流域横跨川、滇、黔三省地域，位于东经10319′~~10456′，北纬2653′~~2837′之间，干流总长307KM，流域面积约14980KM3，年径流总量约88.2亿M3其中横江盐津~~河口段全长83.7KM，区间面积约1641KM3,总落差102.1M，河道平均比降1.52‰主要支流有大关河、洛泽河、白水江等撒鱼沱电站位于横江干流上段是横江干流梯级电站开发的第一级，工程枢纽位于盐津县艾田乡沱湾村工程水库蓄水河段的横断面较窄，呈“V”字型电站枢纽由闸坝和厂房组成，自左到右分别为：厂房装机3*2.0万KW发电机组，3孔冲砂闸7孔泄洪闸，闸孔净宽9米，闸坝段长128.5米水工建筑物水工建筑物及金属结构的的概况：坝体为混凝土重力坝，大坝上建有一条连接河流两岸的公路桥，挡水建筑物主要由大坝和下游防洪墙构成大坝上设有七道泄洪闸门，三道冲沙闸门，三套进水口事故闸门，下游设2套尾水检修闸门（三台机共用），一道防洪门 水利枢纽主要参数1. 控制流域面积：14980Km32. 水库总库容：1041万m33. 水库调节库容：267万m34. 水库正常蓄水位：414.00m5. 水库死水位：411.6m6. 最大水头：25.45m7. 最小水头：17.04m8. 额定水头：20.2m9. 发电机引用流量：111.8m3/s10.三台机组发电流量：346.2m3/s闸门的一般运行规定及注意事项1.闸门远方或现地开启和关闭操作，必须由两人进行，一人监护，一人操作,远地必须派人监视.2.泄洪闸、冲沙闸为动水启闭，进水口工作闸门和检修闸门为平压开启，进水口工作闸门动水关闭，检修闸门为静水关闭。
3.冲沙、泄洪闸可现场操作（启闭机平台），泄洪闸控制室下位机远控操作和中控室上位机远控操作 远控操作时必须密切监视闸门执行情况4.进水口工作闸门可在闸门平台现场操作，也可在中控监控系统或闸控室监控系统上远控开关门5.泄洪闸、冲沙闸和事故工作门的检修门由双向门机现场操作尾水闸门和防洪门为现场手动操作6.对闸门进行操作时，必须注意操作按钮的编号和KK开关的方向当闸门至全开或全关位置后，若行程开关未断开时，应立即操作“停止”按钮或断总电源，以免造成事故7.闸门在开启或关闭过程中，如遇电气回路故障，应立即停止操作，进行全面检查若处理无效，应立即断开相应的电源开关，取下熔断器，并通知检修人员处理8.局部开闸时，如有较为严重的振动，应调整闸门的开度，躲过振动区，若无效果，应报告电站负责人9.闸门在关闭过程中，如遇闸门被卡住，应立即停止关闸操作，然后把闸门提到一定高度时，再进行闸门的下降操作如仍然关不下去时，应停止操作，通知检修人员处理 10.启闭系统滑动轴承温度不应高于60-65℃，如过高，应停止启闭机运行，通知检修人员处理如启闭系统滚动轴承温度高于70℃，应立即对润滑油量和油质进行检查11.启闭系统电动机启动次数每小时不得超过30次。
12.每值运行人员应按要求对闸门和启闭机进行巡查，洪水季节根据情况应增加巡查次数,检查闸门及设备运行情况，发现问题及时处理、汇报13.泄洪闸若全开时，其底部应距水面1米以上14.运行人员应经常观察水位，严禁闸门顶部翻水15.注意监视各闸门控制电源，不得人为中断正常情况下控制柜内两段电源都应在合闸位置，保证闸门的可靠供电16.汛期泄洪，运行人员应密切注意水位及来水变化情况，并随时上报有关领导和部门17.提（关）闸门，原则上先提（关）完一扇，再操作另一扇，尽量避免两扇闸门同时操作 18.闸门在开启泄洪时，泄洪闸门开度形成以3#闸为中心，冲沙闸以2#为中心,向两侧面逐渐降低的阶梯形变化，各相邻闸门开度值相差不得大于2m运行操作总则1.日常操作命令由当值运行值长或副值长下达，如有特殊或紧急情况运行负责人或电站负责人可越级下达操作命令2.送电操作：在闸控制室配电柜上合上泄洪闸供电系统厂用Ⅰ段和Ⅱ段空气开关，泄洪闸供电系统二空气开关，向1#-10#泄洪闸和冲沙闸门控制箱供电3.泄洪时，冲沙闸和泄洪闸开启的顺序是：2#，1#，3#，5#，7#，9#，4#，6#，8#,10#关闭的顺序是：10#，8#,6#，4#，9#，7#，5#，3#，1#，2#。
4.汛期正常小流量泄洪采用冲沙闸泄洪，大流量采用泄洪闸泄洪5.第一次开启冲沙闸、泄洪闸前应操作相应报警装置，向下游河段内人员示警报警5分钟后，开启闸门至50厘米，等待5分钟后继续开启闸门至相应高度6.当闸门提升开度在1m以上时,操作前应鸣笛向下游示警,同时通知下游相关单位.7.每次操作完毕，应到现场检查闸门实际位置情况后再作记录泄洪闸、冲沙闸现场开（关）闸操作流程：1.接受操作命令2.检查电压表指示电压正常3.切现地控制屏“现地、远方”开关为“现地”；5.按闸门开启（关闭）按钮提门；6.监视闸门荷重指示仪和闸门启闭机运行情况；7.监视闸门提至（降）要求开度后按下闸门停止按钮；8.汇报发令人开（关）闸门情况泄洪闸、冲沙闸远方开（关）闸操作流程1.检查闸门动力电源和控制电源正常2.检查闸控室闸门现地LCU控制电源正常；3.检查操作平台控制柜上“现地、远方”开关在“远方”；4.检查操作平台控制柜上“PLC、手动”控制为“PLC”；5.检查闸控室闸门现地LCU在“远方”；6.在监控系统上微机上点出“闸门控制总图”；7.点击闸门控制总图上开闸（或关闸）按钮；8.确认命令正确后点击“确认”；9.检查简报窗口命令执行情况；10.监视闸门开度提升（下降）情况；11.闸门开度提升（下降）至要求开度后点击“停止”按钮；12.确认命令正确后点击“确认”；13.检查命令执行情况，如无异常，汇报发令人；14.记录闸门升降开度。
进水口工作闸门的操作1.进水口工作闸的操作可在工作闸门平台控制屏现地手动开关门,也可在监控系统上远控开关门.2.遇发电机组出现过速保护、事故停机过程中调速器拒动以及按下机旁LCU屏上事故停机按钮时事故闸门会自动关门.3.开启进水口工作闸门的条件：a.尾水闸门全开；b.调速器工作正常c.导叶全关，锁定投入；d.尾水进人门、蜗壳人孔门关闭严密；e.尾水放水阀、蜗壳水放水阀关闭严密进水口工作闸门手动提门操作流程1.接受操作命令2.检查电压表指示电压正常；3.切“现地、远方”开关为“现地”；4.切“PLC、手动”控制为“PLC”；（根据实际情况也可将其切为“手动”）5.切联动控制开关为“联动”；（需要单独提升时切为1#单动或2＃单动）6.按闸门开启按钮提门；7.监视闸门提至冲水平压开度后自动停止；8.平压后监视闸门自动启动提门；9.监视闸门荷重指示仪和闸门启闭机运行情况；10.监视闸门提至全开开度后按下闸门停止按钮；11.汇报发令人开（关）闸门情况进水口工作闸门手动落门操作流程1.操作命令2.检查电压表指示电压正常；3.切“现地、远方”开关为“现地”；4.切“PLC、手动”控制为“PLC”；（根据实际情况也可将其切为“手动”）5.切联动控制开关为“联动”；6.按闸门关门按钮落门；7.监视闸门荷重指示仪和闸门启闭机运行情况；8.监视闸门提至全关开度后按下闸门停止按钮；9.汇报发令人关闸门情况。
闸门和启闭机的检修措施泄洪闸门和启闭机的检修措施：1.现场操作，将泄洪闸检修闸门置于相应闸门处；2.断开泄洪闸控制箱内厂用Ⅰ、Ⅱ动力电源开关；3.取下箱内熔断器；4.将“远方、现地”控制切为“现地”；5.将“PLC、手动”控制为“手动”6.在控制屏上挂上安全标示牌；冲沙闸门和启闭机的检修措施：1.现场操作，将冲沙闸检修闸门置于相应闸门处；2.断开冲沙闸控制箱内厂用Ⅰ、Ⅱ动力电源开关；3.取下箱内熔断器；4.将“远方、现地”控制切为“现地”；5.将“PLC、手动”控制为“手动”6.在控制屏上挂上安全标示牌；水库调度方案当横江河天然来水量小于机组发电引用流量时，利用机组过流调节；大于346.2m3/s的机组发电引用流量时，冲砂、泄洪闸局部或全部开启调节水位汛期当入库流量小于分界流900m3/s时，由闸门控制水库水位在411.6~414.0m之间运行发电，当入库流量大于或等于分界流量900m3/s时，电站停机，闸门开启泄洪拉沙1、在来水流量小于346.2m3/s（发电流量）时，为充分利用水能资源，来水全部用来发电2、来水流量介于346.2m3/s （发电流量）与900m3/s时，将库水位维持在正常蓄水位（414.0m）与死水位（411.6m)之间调整发电，用2#冲砂闸开启在允许最小开度以上泄洪来调整水库水位。
3、当入库洪水流量介于900.0m3/s(分界流量）与1600m3/s时，逐步尽量均匀开启2#、1#、3#三孔冲砂闸泄洪此后上下游水位落差减少，至超过机组最小运行水头时即停机泄洪并汇报调度部门4、当入库洪水流量介于1600m3/s与4753m3/s时，再依次开启5#、7#、9#、4#、6#、8#、10#泄洪闸泄洪，即先开奇数孔，再开偶数孔，当闸门局部开启时必须避开发生振动的位置，确保闸门安全运行5、当入库洪水流量大于4753m3/s时，全闸开启泄洪拉沙防洪规定1、汛期防汛领导小组成员和值班人员坚守工作岗位，不准擅离职守2、汛期坚持24小时轮流值班，要求值班人员必须准确记录当日水库水位、下游尾水位、水库各泄洪闸门开度及下泄流量、各级防汛领导机构对防汛工作的重要指令、汛期相关雨情、水情、险情、灾情预报等资料，以提供各级防汛指挥机构指挥和决策防洪抢险使用3、汛期水库日常调度命令由电站现场防汛指挥部下达，电厂遇900m3/s个流量以上洪水位时，电站现场防汛指挥部应使用录音或书面请示上级防汛指挥机构后决定4、定期巡视检查电厂的泄洪、供电及通讯设施完好情况，并认真记录密切关注电厂大坝枢纽及其它安全监测系统的监测数据变化情况，如遇异常应及时向防汛指挥机构和生产管理部门报告并采取措施及时处理。
5、按下级服从上级，局部服从整体的原则，绝对服从上级防汛指挥机构调度指令，任何人员不得以任何理由拒绝上级防汛机构和电厂防洪度汛总指挥下达的有关防汛调度、防汛抢险和紧急避险的指令6、对重大问题和重要情况，不得隐瞒，必须上报，经现场防洪抢险指挥部决策，不得超越自身权限擅自决策、下达或实施有关防洪的操作指令7、确保汛期防汛信息的准确、及时和通畅，防汛工作人员不得编造、虚假和传播有关防汛水情、水库调度和防汛险情信息，更不允许出现险情时知情不报每个人员应对提供的防汛信息负责8、在防洪期间，发生雷雨天气或横江河大于900.0m3/s以上流量的情况，电站进入防洪度汛预警期，此时值班领导即到现场带队值班9、用监控系统进行闸门操作时，应待其他操作程序结束后进行，严禁两项或两项以上的操作项目在监控系统上同时进行10、启闭泄洪闸门时，应有人在现场观察闸门动作，并与中控室保持密切联系开启后，要对闸门泄水情况观察两分钟以上，确保闸门运行安全，不产生震动防洪期间，经运行领导同意闸门操作可以不用操作票，但必须两人进行11.加大下泄流量时，操作前通知下游河道有关单位和人员，提升冲砂闸门时，应缓慢增加开度，每次增加开度不超过两米，每次间隔在2分钟以上。
12、白天开启闸门泄洪时，注意观察上、下游河道中的情况，有船只、人员等在大坝附近危险区内，应命令或通知保安让其离开，避免造成安全事故13、泄洪中要定期巡视检查闸门工作情况，除调整闸门工作状态要到现场外，每间隔两小时以内，当值值长应派人巡视检查巡视检查中应注意安全，不得接近孔口位置流量计算1、入库流量：出库流量+库区变化水量2、出库流量：发电流量+溢弃流量3、发电流量：由公式P=9.81QHηT计算，Q=P/9.81HηT4、溢弃流量：与闸门开度有关P:发电量 Q：发电流量 H:净水头 η：效率等于发电机效率*水轮机效率 T:时间。
