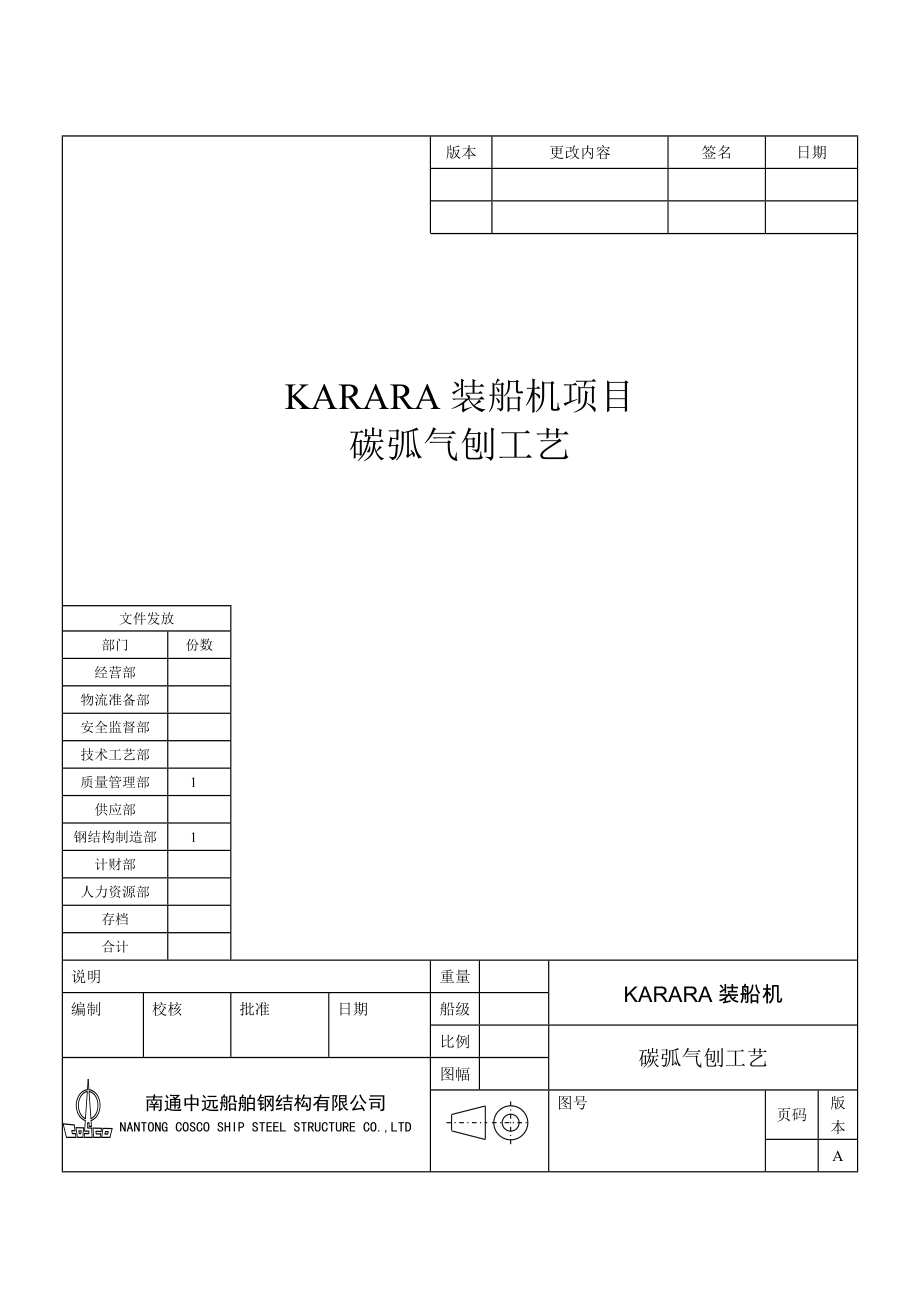

版本更改内容签名日期 KARARA装船机项目碳弧气刨工艺文件发放部门份数经营部 物流准备部 安全监督部 技术工艺部 质量管理部 1供应部 钢结构制造部 1计财部 人力资源部 存档 合计说明重量KARARA装船机编制校核批准日期船级 比例碳弧气刨工艺南通中远船舶钢结构有限公司NANTONG COSCO SHIP STEEL STRUCTURE CO.,LTD图幅图号页码版本A本规范使用与KARARA装船机项目；本规范规定了碳弧气包条件、工艺及刨后清理本规范适用于低碳钢和低合金钢的碳弧气刨，用于清根、清除焊接接头缺陷等一） 条件 1. 材料及设备压缩空气质量应符合GB/T 18277的要求；碳弧气刨使用的碳棒应符合JB/T 8154、JB/T 8679相关要求碳弧气刨设备应保证规范参数并便于调节，负载时能保证气刨过程的稳定，所用的电流电压表应检定合格并在有效期内碳弧气刨设备应放在通风、避雨雪的地方2. 环境雨雪天不应露天工作；碳弧气刨工作场所应具备通风条件二） 工艺1. 一般要求对压缩空气压力机流量的要求见下表空气压力 Mpa空气流量 m3/min>0.42-0.56>1.3-1.8>0.56-0.7>1.8-2.3>0.7-0.8>2.3-2.8>0.81>2.8a. 碳棒不应受潮。
若受潮，使用前应在170℃-180℃范围内烘焙10hb. 碳刨碳钢、低合金钢应采用直流反接（碳棒接正极）c. 碳刨时碳棒与刨槽中心线夹角30°-60°d. 刨削方向从右向左，自上而下e. 刨削中产生的“渗碳”应进行清除f. 刨平凸出与基材表面的焊缝或拆除结构时，尽量不损伤基材表面2. 手工碳弧气刨要求a. 碳刨的碳棒规格、碳刨参数见下表碳棒直径mm456781012电流A150-200200-250250-300300-3501350-400400-500500-600空气压力Mpa0.4-0.6b. 引弧前应先打开压缩空气，避免刨槽“渗碳”刨削结束应先断弧，后关闭压缩空气，使碳棒冷却操作应短弧进行，保持刨削速度一致一般碳刨速度为0.5-1.2m/minc. 碳棒伸出长度应为90-110mm，烧损30-40mm时，应进行调整伸出长度过大，压缩空气吹到熔池风力不足，不能顺利将熔渣吹走，同时碳棒烧损也大；伸出长度过小，会引起操作不便，碳棒调整频繁d. 焊缝根部焊道用碳弧气刨清根时，气刨坡口的中心线与焊缝中心线应对齐 3. 操作注意事项a.碳弧气刨中不允许存在以下缺陷：（1） 渗碳：气刨过程中碳棒送进过猛，造成碳棒与工件发生短路而熄弧，会造成渗碳，发生渗碳，必须立即刨掉，彻底清除。
2） 粘渣：压缩空气压力不足，刨削速度太慢，倾角过大都会产生粘渣，若发现粘渣必须彻底清除粘渣可用偏铲或砂轮清除b.温度要求 对于焊接反面清根及焊缝修补的碳刨，碳刨前温度不低于接头焊接预热温c.刨后清理刨后应彻底清除坡口及两侧边缘的氧化物、熔渣和金属粉末等杂物；应采用砂轮打磨坡口及两侧边缘直至露出金属光泽4．安全注意事项箱体内部碳刨工作时，必须采用通风除尘措施；碳刨一般电流较大，应特别注意焊机过载及发热；作业时，注意长度防火避开周围人员、设备及易燃物。
