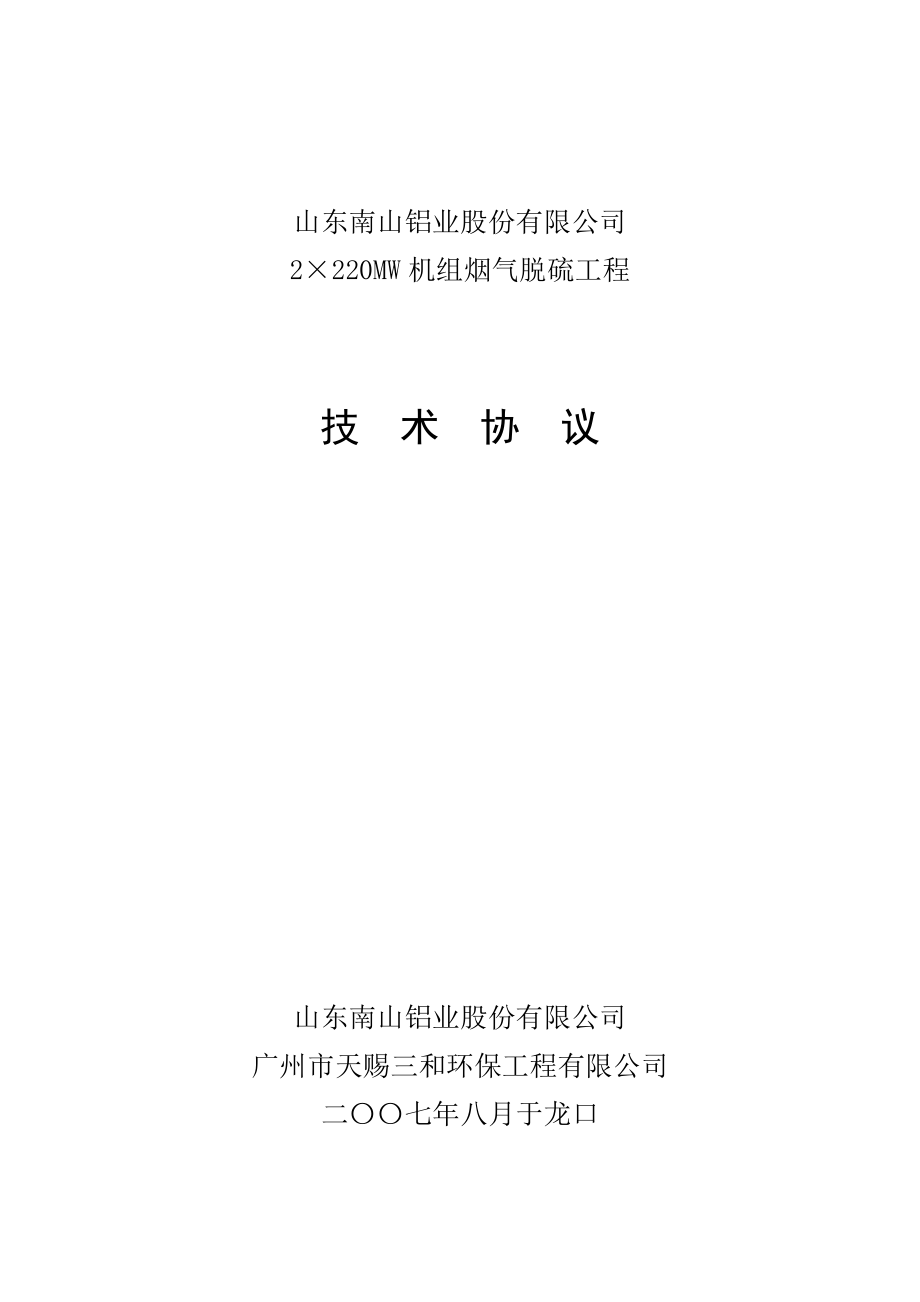

山东南山铝业股份有限公司2×220MW机组烟气脱硫工程技 术 协 议山东南山铝业股份有限公司广州市天赐三和环保工程有限公司二〇〇七年八月于龙口目 录1 总则1.1 工程概况1.2 一般定义1.3 一般技术要求1.4 计量单位和符号1.5 备品备件、专用工具、消耗材料和安装材料1.6 业主技术数据2 系统、设备规范2.1 脱硫除尘岛2.2 烟气系统2.3 除尘器2.4 灰尘输送系统2.6 压缩空气系统2.7 防腐与保温2.8 数据表2.9 土建2.10 采暖通风与给排水2.11电气技术规范2.12 仪表及控制技术规范3 设计和供货安装范围表附表1 工艺设备清单附表2 仪表与控制设备清单附表3 电气设备清单附表4 专用工具清单附表5 随机备品备件清单附表6 四年推荐备品备件清单附表7 进口件清单4 技术资料及交付进度5 工程进度6 性能验收7 安全质量与文明生产1 总则2007年8月，山东南山铝业股份有限公司（简称“业主”）与广州市天赐三和环保工程有限公司（简称“承包商”）在山东烟台龙口对山东南山铝业股份有限公司2×220MW机组烟气脱硫除尘装置的设计、供货、运输、安装、培训、调试、移交及整套系统的性能保证等有关技术问题进行了协商，并达成了如下技术协议。
原则和依据：本技术协议是根据《龙口市北海热电有限公司2×220MW机组烟气脱硫工程技术规范书》、广州市天赐三和环保工程有限公司所编制的《龙口市北海热电有限公司2×220MW机组烟气脱硫工程投标文件》以及双方在招、投标过程中所形成的有关澄清文件为依据，通过对有关技术问题进行进一步协商，经供需双方认可后所形成的技术文件本技术协议是与供货合同具有同等法律效力本协议与招投标文件一并作为合同附件，与合同正文具有同等法律效力如果本技术协议之前的有关技术文件与本技术协议的技术表述存在矛盾，以两者中执行标准较高者为准本协议规定的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范条文，承包商应保证提供符合国家、国际标准和本协议要求的优质产品及其相应的服务在设备正式投运之前，如有关国家标准和法规有所变动，承包商应及时更新设计或设备，保证满足相关国家标准和法规，由此产生的一切费用由双方协商解决双方工作语言为中文，所有的文件资料均为中文本协议未尽事宜，双方协商解决1.1 工程概况1.1.1 工程量本工程为2×220MW发电机组的脱硫技改工程，整个工程计划于2008年7月底之前完成其中脱硫前的烟气监测装置在2007年9月底之前投入。
本脱硫技改工程的全部设计由承包商负责完成本脱硫技改工程的土建部分，包括土建工程材料（不包括预埋件）的采购、施工、装饰由业主负责本脱硫技改工程除业主负责的其它项目全部由承包商负责完成，其中包括全套系统、设备、监测、控制、材料、照明、通讯、消防、给排水、采暖通风、预埋件等的供给和安装、调试、技术服务等，并负责通过环评部门的认证，进入商业运行1.1.2 气象条件工程地点沿海1.5KM，温带湿润季风型气候温和，四季分明具体条件如下：累年平均气压 1016.5hPa年平均降水量 633.3mm年平均气温 11.6℃历年极端最高气温 38.3℃历年极端最低气温 -21.3℃年均相对湿度 70%一日最大降水量 145.4mm1小时最大降水量 60.6mm全年主导风向 S(20%)全年次主导风向 NE(8%) NNE(8%)年平均风速 3.2m/s最大积雪深度 20cm最大冻土深度 50cm50年一遇最大风速(10m高) 33m/s100年一遇最大风速 (10m高) 34m/s50年一遇最大风压(10m高) 0.68KN/m2100年一遇最大风压(10m高) 0.72KN/m21.1.3 海洋水文据观测，北海热电附近海域潮流属不规则半日潮，日潮不等现象较明显，潮差较小，其潮汐特征如下表所示：潮 位黄海零点高程基准（m）驻潮站零米高程基准（m）平均高潮位0.4921.36平均低潮位-0.4080.45平均潮位0.0420.91实测最高高潮位2.5323.40实测最低低潮位-2.098-1.23频率1%最高潮位2.9323.80频率0.1%最高潮位3.6324.50频率97%最低潮位-2.268-1.40频率99%最低潮位-2.368-1.50龙口地区过去曾发生过海啸，据调查，1913年的最高潮位曾达到过3.96m（黄海高程3.092m）。
浪向以东北及西南为主，在龙口码头附近实测最大浪高2.9m，一年中风浪一般集中于冬季，5－10月间风浪较小湾内平均水温13.4℃，最高水温32.7℃，最低水温2.8℃，外海水温较内海低2℃左右龙口湾内全年结冰期约3个月，一般是12月初开始结冰，至次年3月初解冻1.1.4 地形地貌龙口市地处胶东低山丘陵北部，地势东南高、西北低，呈台阶式下降东南部为低山丘陵，西北部为滨海平原滨海平原分布在龙口市西北的沿海一带，宽0.2～3km，海拔0m-10m, 地势平坦，微向海面倾倾斜，由海潮沉积和海积风成再造而成，堆积物为中粒砂、海相淤泥、海生物贝壳碎片等土壤为砂质潮土，部分为砾石其沉积超覆于陆相冲积积层上，有浅滩海湾相、泻湖相、沙坝沙堤相等厂址位于西北部的滨海平原电厂厂址范围内多为农田、林地，厂区地形平坦、地势开阔，自然坡度为0.3%-0.5%由西南坡向东北电站距离最近的村庄为厂址东部的港栾村（约600m）建筑场地类别（按GBJ11－89规范规定）为II类场地内地下水埋藏较深，静止水位埋深为6.0～7.2m,相应的标高为－1.01～-0.55m地下水对混凝土无腐蚀性海拔高度（黄海高程）：6.3m1.1.5 工程地质（1）地震烈度（按8度设防）：7度；基本地震加速度=0.15g。
2）工程建设区域地层自上而下分为八大层：第2层：细砂 其承载力标准值fk=130kPa第3层：粉土-粉质粘土 其承载力标准值fk=130kPa第4层：粉质粘土 其承载力标准值fk=220kPa第4-1层：中砂 其承载力标准值fk=230kPa第5层：中粗砂 其承载力标准值fk=250kPa第6层：粉质粘土 其承载力标准值fk=230kPa第6-1层：中粗砂 其承载力标准值fk=230kPa第6-2层：中粗砂 其承载力标准值fk=280kPa第6-3层：中粗砂 其承载力标准值fk=250kPa第7层：强风化玄武岩 其承载力标准值fk=400kPa第8层：中风化玄武岩 其承载力标准值fk=400kPa1.1.6 水质业主水质如下表所示：序号名 称数 值单 位备 注1不溶物总量≤10mg/cm32悬浮物总量≤10mg/cm33Cl-≤1mg/cm34HCO3-+CO32-≤1mg/cm35PH≥6.56粒径≤0.15mm7温度15-30℃8压力1000kPa1.2 一般定义1.2.1 业主指山东南山铝业股份有限公司。
1.2.2 承包商指广州市天赐三和环保工程有限公司1.2.3 分包商指为承包商提供工程加工、安装、调试服务以及为工程提供货物、设备、材料供应的任何组织1.2.4 合同（协议）指在国家法律和行业法规的框架内业主和承包商达成的有效合约，并包括其履行过程中的有关协议分包合同原则上由承包商与分包商签订，但业主保留与任何分包商直接签定合同和资质审查的权利1.2.5 项目指实现业主和环保事业需要的工程，包括必要的配套设备、设施、技术、指标、配件、工具等1.2.6 图纸指本技术协议中提到的图纸，经业主批准的这类图纸的修改文件以及随时由业主提供或经业主批准的这类其它图纸1.2.7 批准指书面认可，包括业主对先前口头同意事项的事后书面确认批准”字样意味着书面批准，包括这类书面确认，业主在承包商图纸、资料上盖“批准”章时，就意味着向业主提供的供安装的图纸和资料是令人满意的，而且（或者）业主没有发现偏离技术规范的陈述和特性，承包商除了为连接业主提供的所有部件接口以外，还将符合技术规范的要求1.2.8 服务指按合同（协议）必须履行的技术工作，包括设计和施工、安装、检查、调试、性能试验、考核验收试验、培训以及合同规定的各个方面。
1.2.9 检验员经业主批准于设备发运前，在制造厂家进行检验的代理人、代表或者机构1.2.10 供货包括由承包商提供的设计和系统、设备、材料、配件、工具、说明书、图纸的供给以及必要的技术服务等1.2.11 商业运行日期现场完成试验和验收并移交给业主安排项目投产的日期1.2.12 无1.2.13 无1.2.14 预制作指设备在车间进行成形，焊接和整体加工的过程预制作件将在发货前进行必要的试（检）验1.2.15 现场制作指设备在现场由承包商成形和制造的过程，承包商主动将现场制作件的主要检查点汇报给业主，并及时组织检查验收1.2.16 烟风道包括风门或挡板及其驱动装置、补偿器、法兰、螺栓和螺母、人孔门、仪表和烟气取样插座，支吊架和支吊架钢架，以及烟风道及其加固肋等1.2.17 整套管道指带有下列附件的管道：（1）各种阀门及阀门驱动装置2）管道配件，包括但不限于三通、弯头、弯管、变径管、节流元件、流量测量装置附有螺栓、螺母、垫圈和密封垫圈的法兰、膨胀指示器、衬偿器以及试验用连接件、内衬等3）各种型式的支吊架，包括弹簧、滚柱（珠）、导向板、固定支架等4）放气及疏水装置，包括阀门、旋塞、疏水器、排气和疏水管、温度表座、压力和流量取压管的一次阀门。
5）焊接件，当必须在现场焊接时，包括焊接材料在内6）就地仪表和插座，接线到端子盒或控制盘1.2.18 一套泵指配齐下列有关设备或附件的泵：（1）进口及出口阀门、逆止阀（如有）及阀门的驱动装置2）带联轴器及其安全罩的电动机a）所有电动机驱动的附属设备与电动机一起供应，即使没有提到电动机此外，带电动机的设备供应时，带联轴器和联轴器螺栓、安全罩、减速箱（如有）和公用底盘（如必要），设备和电动机在发货前校好中心b）电动机包括它的冷却系统和干燥用加热元件3）配齐地脚螺栓，垫铁、预埋件或其他有关附件的公用底盘或底板框架4）随机仪表5）润滑设施包括润滑油系统，有关设备和附件（如果需要），轴封冷却水系统等1.2.19 一套风机指配齐下列有关设备或附件的风机：（1）配齐所必需的控制用操作手柄或连杆、进口/出口调节挡板2）轴承润滑油泵，冷却设备及管路系统3）带联轴器及其安全罩的电动机a）所有电动机驱动的附属设备与电动机一起供应，即使没有提到电动机此外，带电动机的设备供应时，带联轴器和联轴器螺栓、安全罩、减速箱（如有）和公用底盘（如必要），设备和电动机在发货前校好中心b）电动机包括它的冷却系统和干燥用加热元件。
4）配齐地脚螺栓、垫铁和其它有关附件的底板或底板框架5）用于操作或控制用的动力执行机构（电动、液力或气动）6）随机仪表7）必要的消音器（如有）8）增压风机的密封空气风机1.2.20 必备的备品备件指随每台设备提供的备品备件，以及用于应急的或是易损的备品备件承包商所提供的每项商业运行前的备品备件，相应提供具有材料和制作所必要的技术规范的加工图，承包商保证这些图纸的完整性和正确性1.3 一般技术要求1.3.1 标准和条件技术规范中所叙述的是脱硫工程的最低技术要求，若承包商采用的规范和标准低于下述所列的相应规范和标准的，则承包商将提供有关标准并指出规范要求上的主要不同点，以供业主审查在签定合同后，承包商将在其设计、工艺、设备和材料所用的最新版的规范和标准（包括补充篇和制造厂工厂标准）提供给业主承包商提供全部的用于工厂和现场试验的标准和规范，即使是在国际市场上能买到，也由承包商提供这些规范和标准以中文文本提供如果在合同签定后，这些标准和规范改变，承包商将按最新标准执行（以承包商的设备订货合同生效之日作为采用最新版本的截止日期），并满足以下标准和条件：《闭路电视系统相关的设计、安装、调试、验收规范》《电力建设工程质量监督规程》电建(1995)36号《电力建设文明施工规定及考核办法》电建(1995)543号《电力建设消除施工质量通病守则》建设协调建质（1995）140号《电力生产安全工作规定》电安生(1995)687《电力生产事故调查暂行规定》电监会(第4号)令《电业安全工作规程》(发电厂和变电所电气部分)《电业安全工作规程》(热力和机械部分)《关于颁发国家电力公司<安全生产工作规定>的通知》国电办(2000)3号《焊接H型钢》冶金部YB3301-92《火电工程调整试运质量检验及评定标准》建质(96)111号《火电工程启动调试工作规定》建质(1996)4.0号《火电机组达标投产考核标准》（1998年版）及其相关规定《火电基本建设工程启动及竣工验收规程》电建(96)159号《火力发电厂、变电所直流系统设计技术规定》《火力发电厂工程竣工图文件编制规定》电建(1996)666号《火力发电厂基本建设工程启动及竣工规程》(1996版)《火力发电厂施工组织大纲设计规定》《火力发电工程施工组织设计导则》《建设工程质量管理条例》中华人民共和国《压焊钢格栅板》冶金部YB4001-91DL/J5121--2000《火力发电厂烟风煤粉管道设计技术规定》DL/T 5032-94《火力发电厂总图运输设计技术规程》DL/T 5153-2002《火力发电厂厂用电设计技术规定》DL/T414-2004《火电厂环境监测技术规范》DL/T5029-94《火力发电厂建筑装修技术规程》DL/T5041-95《火力发电厂厂内通信设计技术规定》DL/T5044-95《低压配电设计规范》DL/T5047-95《电力建发施工及验收技术规范》(锅炉机组篇)DL/T5048-1996《电力建设施工及验收技术规范》（管道焊接接头超声波检验篇）DL/T5069-1996《电力建设施工及验收技术规范》（钢制承压管道对接焊接接头射线检验篇）DL/T5072-1997《火力发电厂保温油漆设计规程》DL/T5094-1999《火力发电厂建筑设计规程》DL/T5121-2000《火力发电厂烟风煤粉管道设计技术规程》DL/T5136-2001《火力发电厂、变电所二次接线设计技术规程》DL/T5137-2001《电测量及电能计量装置设计技术规程》DL/T5-2004《火力发电厂烟气脱硫设计技术规程》DL／T616-97《火力发电厂汽水管道与支吊架维护调整导则》DL/T620-1997《交流电气装置的过电压保护和绝缘配合》DL/T657-1998《火力发电厂模拟量控制系统验收测试规程》DL/T658-1998《火力发电厂顺序控制系统验收测试规程》DL/T659-1998《火力发电厂分散控制系统验收测试规程》DL400-91《继电保护和安全自动装置技术规程》DL5000-2000《火力发电厂设计技术规程》DL5007-92《电力建设施工及验收技术规范》(火力发电厂焊接篇)DL5009.1-92《电力建设安全工作规程》(火力发电厂部分)DL5017-93《压力钢管制造安装及验收规范》DL5022-93《火力发电厂土建结构设计技术规定》DL5024-93《火力发电厂地基处理技术规定》DL5027-93《电力设备典型消防规程》DL5028-93《电力工程制图标准》DL5031-94《电力建设施工及验收技术规范》(管道篇)DL5053-1996《火力发电厂劳动安全和工业卫生设计规程》DLGJ158-2001《火力发电厂钢制平台扶梯设计技术规定》DLGJ24-91《火力发电厂生活、消防给水和排水设计规定》DLGJ56-95《火力发电厂和变电所照明设计技术规定》DLl23-88《火力发电厂热力设备和管道保温材料技术检验方法》GB/T10069.1-GB10069.3-88《旋转电机噪声测定方法及限值》GB/T11263-1998《热轧H型钢和部分T型钢》GB/T1993-1993《旋转电机冷却方法》GB/T4942.1-2001《旋转电机外壳防护分级（IP代码）》GB/T50001-2001《房屋建筑制图统一标准》GB/T50105-2001《建筑结构制图标准》GB0198-97《热工仪表及控制装置施工及验收规范》GB10068-2000《旋转电机振动测定方法及限值》GB1032-85《三相异步电机试验方法》GB11653-2000《除尘机组技术性能及测试方法》GB12221-89《法兰连接金属阀门的结构长度》GB12348-90《工业企业厂界噪声标准》II类标准GB12476.1-90《爆炸性粉尘环境用防爆电气设备粉尘防爆电气设备》GB12625-90《袋式除尘器用滤料及滤袋技术条件》GB13223-2003《火电厂大气污染物排放标准》GB13223-2003《火电厂大气污染物排放标准》第III时段标准GB156-93《标准电压》GB1971-1980《电机线端标志与旋转方向》GB2099-80《单相、三相插头插座技术条件》GB3095-1996《环境空气质量标准》二级标准GB3096-93《城市区域环境噪声标准》中的2类标准GB3216-89《离心泵、混流泵、轴流泵、旋流泵试验方法》GB3838-2002《地表水环境质量标准》IV类标准GB50003-2001《砌体结构设计规范》GB50007-2002《建筑地基基础设计规范》GB50009-2001《建筑结构荷载规范》GB50010-2002《混凝土结构设计规范》GB50011-2001《建筑抗震设计规范》GB50015-2003《建筑给排水设计规范》GB50017-2003《钢结构设计规范》GB50040-96《动力基础设计规范》GB50057-94《建筑物防雷设计规范》GB50058-92《爆炸火灾危险环境电力装置设计规范》GB50060-92《3~110KV高压配电装置设计规范》GB50108-2001《地下工程防水技术规范》GB50116-98《火灾自动报警系统设计规范》GB50150-91《电气装置安装工程电器设备交接试验规程》GB50168-92《电气装置安装工程电缆线路施工及验收规范》GB50169-92《电气装置安装工程接地线路施工及验收规范》GB50170-92《电气装置安装工程旋转电机施工及验收规范》GB50171-92《电气安装工程盘柜二次接线施工及验收规范》GB50172-92《电气装置安装工程蓄电池施工及验收规范》GB50182-93《电气装置安装工程电梯装置施工及验收规范》GB50191-93《构筑物抗震设计规范》GB50194-93《建设工程施工现场供用电安全规范》GB50207-94《屋面工程技术规范》GB50217-94《电力工程电缆设计规范》GB50221-95《钢结构工程质量检验评定标准》GB50229-1996《火力发电厂与变电所设计防火规范》GB50229-96《火力发电厂及变电所防火设计规范》GB50231-98《机械设备安装工程施工及验收通用规范》GB50235-97《工业金属管道工程施工及验收规范》GB50236-1998《现场设备工业管道焊接工程施工及验收规范》GB50254～GB50259-96《电气装置安装工程施工及验收规范》GB50270-98《连续输送设备安装工程施工及验收规范》GB50275-98《压缩机风机泵安装工程施工及验收规范》GB6719-86 《袋式除尘器分类及规格性能表示方法》GB755-2000《旋转电机定额和性能》GB7595-87《运行中变压器油质标准》GB8978-1996《污水综合排放标准》一级标准GB997-1981《电机结构及安装型式代号》GBJ13-86《室外给水设计规范》（1997年版）GBJ140-90《建筑灭火器配置设计规范》（1997年版）GBJ147-90《电气装置安装工程高压电器施工及验收规范》GBJ14-87《室外排水设计规范》（1997年版）GBJ16-87 (2001年版)《建筑设计防火规范》GBJ19―87《采暖通风与空气调节设计规范》(2001年版)GBJ235-82《工业管道工程施工及验收规范》GBJ303-88《建筑电气安装工程质量检验评定标准》GBJ46-88《施工现场临时用电安全技术规范》GBJl48-90《电气装置安装工程变压器、互感器、电抗器施工及验收规范》GBJl49-90《电气装置安装工程母线装置施工及验收规范》GBl50-98《钢制压力容器》GBZ1-2002《工业企业设计卫生标准》GBZ2-2002《作业环境空气中有害物职业接触标准》HGJ209-83《钢结构、管道涂装技术规程》HGJ229-91《工业设备、管道防腐蚀工程施工及验收规范》HJ/T 179-2005《火力发电厂烟气脱硫工程技术规范》HJ/T 178-2005《火力发电厂烟气脱硫工程技术规范》HJ/T75-2001《火电厂烟气排放连续监测技术规范》其他标准和规范JB/T5915-91《袋式除尘器用时序式脉冲喷吹电控仪技术条件》JB/T5916-91《袋式除尘器用直角式电磁脉冲阀技术条件》JB/T5917-91《袋式除尘器用滤袋框架技术条件》JB/T8532-1997《脉冲喷吹类袋式除尘器》JB4710-92《钢制塔式容器》JGJ107-2003《钢筋机械连接通用技术规程》JGJ59-99建设工程施工现场管理标准JGJ79-2002《建筑地基地基处理技术规范》JJ674-92《自动平衡式显示仪检定规程》JJG351-96《工作用廉金属热电偶检定规程》JJG882-94《压力变送器检定规程》NDGJ16-89《火力发电厂热工自动化设计技术规定》SD30-87《发电厂检修规程》SDJ26-89《发电厂、变电所电缆选择与敷设设计规程》DL/T5190.5-2004《电力建设施工及验收技术规范》热工自动化篇SDJ280-90《电力建设施工及验收技术规范》(水工工程篇)SDJ66-82《火力发电厂耐火材料技术条件与检验方法》SDJ69-87《电力建设施工及验收技术规范》(建筑施工篇)TJ231-78《机械设备安装工程施工及验收规范》YB9070-92《压力容器技术管理规定》ZBJ880022.3-88《除尘器除尘效率测试》国际电工学会（IEC）以及进口设备的有关国家标准、规范等。
1.3.2 性能为了同锅炉运行模式相协调，装置的实际性能必须确保能快速投入，在负荷调整时具有优异的适应特性，在电厂正常运行条件下能稳定连续运行1）原则上，脱硫装置能在每台锅炉50%BMCR负荷工况和100%BMCR工况之间的任何负荷，持续安全运行上述要求包括：不需要另外的和非常规的操作或准备，装置能以冷态、热态二种启动方式投入运行，特别是在锅炉运行时，脱硫装置和所有辅助设备能投入运行而对锅炉负荷和锅炉运行方式不能有任何干扰脱硫装置能在最大和最小污染物浓度之间的任何值下运行，并确保除尘、脱硫效率及排放指标等均符合标准要求2）承包商保证脱硫系统停运的最低温度不低于180℃3）脱硫装置能处理因锅炉引起的负荷变动问题，包括负荷变化速度、最小负荷4）脱硫装置的检修时间间隔大于以下数值：检 修 类 型间 隔（月）备 注小修18大修54（5）主体设备设计使用寿命大于30年6）168h后的12个月内，脱硫的脱硫效率保证不小于95%如果某个月的脱硫效率低于95%，则这个月不记入脱硫效率保证所需要的时间内，再增加一个月的保证期并承担因此而产生的相关费用如果在脱硫效率保证期间电厂有任何停运计划，则脱硫的脱硫效率保证时间相应延长。
在调试和保证期，动力、用水和吸收剂的费用由业主负责各项准备工作及设备的调整、替代费用由承包商承担用于检验脱硫运行效率的设备安装、维护和运行监测费用由承包商承担7）净烟气温度保证在设计工况与50%BMCR负荷之间，脱硫后净烟气烟囱入口温度≥70℃8）性能验收试验由双方共同认可的国内有资质的第三方实施，其首次有关费用由承包商负担验收试验在脱硫装置满负荷运行168h以后的1-3个月内进行承包商为满足试验要求将配置足够数量的控制和测试点（预留测点的位置将提前考虑），并免费提供相应的仪表设备、试验材料等承包商在二联会期间确定提交有关的曲线时间，根据这些曲线对运行试验的结果进行评价如果在运行试验时，各项保证不能实现，这些曲线将用来对合同中的运行保证进行鉴定承包商应至少提交以下关系曲线：SO2去除率与烟气SO2浓度的关系曲线SO2去除率与吸收塔烟气流量的关系曲线生石灰消耗速率与SO2去除率的关系曲线系统压力损失与实测烟气流量的关系曲线入口SO2浓度与脱硫率的关系曲线锅炉负荷与脱硫率的修正曲线生石灰的纯度与脱硫率的修正曲线脱硫反应温度与钙硫比的修正曲线电耗与烟气流量的关系曲线电耗与烟气SO2浓度的关系曲线。
电耗与SO2去除率的关系曲线水耗与烟气流量的关系曲线水耗与烟气SO2浓度的关系曲线水耗与SO2去除率的关系曲线生石灰耗量与烟气流量的关系曲线生石灰耗量与烟气SO2浓度的关系曲线生石灰耗量与SO2去除率的关系曲线9）噪声控制要求:离地坪、楼面以及设备所安装的平台以上1.5m高，离设备外壳1.0m远处，测得噪声级为：增压风机，流化风机，空压机 ≤85dB(A)其它风机及泵 ≤80dB(A)特定工作场所的连续噪声水平不大于：控制室、电子室 55dB(A)实验室、办公室 60dB(A)各种车间 75dB(A)（10）标准化和可替换性磨损部件是易安装和可拆卸的，任何时候可以就磨损进行可能的调整在任何可能地方，相关部件是可更换的所有同类设备采用相同的型式和同一制造商，以减少必要的备品储存量，并且保持所建装置和设备的统一性11）承包商按以下条款列出保证数据，并做为评标和罚款的依据，评标及罚款有关条款见商务标书。
锅炉50%-100%BMCR工况，燃用煤种符合第1.6.3条要求，任意5分钟平均值的脱硫除尘效果均应达到下述保证值脱硫保证效率≥ 95 %烟气SO2排放浓度≤ 200 mg/Nm3；烟尘排放浓度≤ 50 mg/Nm3 脱硫装置Ca/S(mol/mol) ≤ 1.53脱硫装置出口烟气温度 ≥70 ℃；使用寿命要求≥30年脱硫除尘系统总压降≤ 3020 Pa(现引风机出口到增压风机入口)两套装置总功率≤ 2×3988 kW(含增压风机)在二联会上最终确定）总耗水量≤ 105 t/h脱硫剂(生石灰粉)耗量≤ 2×4.3 t/h压缩空气总耗量≤ 60 m3/min设备噪声≤ 85 dB(A)整套装置可用率≥ 95 %脱硫吸收塔漏风率 ≤ 2 % 袋式除尘器漏风率≤ 3 %质保期自168h之后算起一年，如果因为设备问题达不到1.3.2（6）要求，则相应增加质保期时间膨胀节使用年限≥15年；各种不同设备的粉尘排放量满足现行的相关排放标准；隔热表面温度≤50℃注：以上性能保证值是在设计烟气量不超过2×160万m3/H、烟温不高于151.5℃、入口含尘350mg/Nm3、SO2浓度不大于2400mg/Nm3（湿基实际氧）、生石灰的CaO含量不低于85%考核1.3.3 布置图（1）总平面布置：根据业主指定的脱硫场地，合理进行平面布置，且将征得业主认可。
其预留脱硫场地位于烟囱后侧与煤场之间工程设计有合理的道路详见附图2）高程设计：脱硫场地内的主体建筑物±0.00米相当于绝对标高6.3米（黄海高程）排水沟将能保证排水畅通无阻3）管线布置承包商设计范围内的各种管线和沟道（包括架空管线、直埋管线及沟道）与岛外沟道、管架相接时，在设计分界线处标明坐标、标高、管径或沟道断面尺寸、坡度、坡向、管沟名称，引向何处等等跨道路的架空管架至道路净空高度不低于5.0m；低支架布置时，人行地段净高不低于2.5m；低支墩地段，管道支墩宜高出地面0.15m～0.30m室内管道支架梁底部通道处净空高度为2.2米管线及管沟引出坐标和标高将经业主认可或协商确定脱硫主体设备与附属设施区的管线的连接由承包商负责，具体位置需经业主认可方可执行4）有关设备在露天布置时，承包商将考虑防雨、防雪、防雾、防潮、防冻等措施1.3.4 设备（1）烟气脱硫工艺和设备是全新的，并且具有可靠的质量和先进的技术，能够保证高可用率、高脱硫率、低CaO消耗量、低厂用电量及低耗水量，而且完全符合环境保护要求2）系统和设备成熟，不是任何带有试验性、原始性以及示范性质的系统和设备为了安全和持续运行，在满足要求工况下的功能不致有过度的应力、振动、腐蚀、老化以及其它影响运行和维修的问题。
3）系统和设备加工具有良好工艺、光洁、合适的公差配合及互换性易于磨损、腐蚀或老化、或需要调整、检查、或更换的部件将提供质保期内备用品，并能比较方便地拆卸、更换和修理有安装或维修时便于起吊或搬运的设施5）承包商根据业主的具体要求提供设备、仪表、材料等的编码在中标后按照业主提供的编码编制原则在相关图纸上予以标注，并提供编制细则和清册，编码编制至设备级6）所有的材料符合有关规范及接触介质的要求，并是新的和优质的，使维修工作成为最少铸件和锻件符合各自的材料规范，无裂纹和有害的缺陷7）在设备制造过程中实施严格质量管理，包括必要的处理、检验、试验和监造，出厂前需由业主验收8）对于转动机械、转子或叶轮等部件有安全的运转频率，并按照ISO-1940-1986进行静态和动态平衡9）机械设备和电气设备能在额定频率±5%的变化下能安全和持续地运行并达到设计标准10）本期烟气脱硫改造工程保留原有电除尘器（做为脱硫装置预除尘）、引风机等设备不变11）整个脱硫装置能在锅炉最大连续蒸发量负荷及50%BMCR负荷之间持续安全运行12）脱硫装置能在锅炉最大连续蒸发量工况下的烟气温度下安全连续运行在烟气温度≥180℃，脱硫旁路运行，相关挡板门的切换调整时间能满足在事故情况下，保护吸收塔及相关设备安全。
13）吸收塔采用钢制，一炉一塔的结构14）脱硫系统的设计应满足在任何单元（包括公用部分）故障情况下不影响另一套脱硫系统的正常运行和2台锅炉的正常运行15）主要设备技术先进、所有设备的制造和设计符合安全可靠、连续有效运行的要求承包商采用成熟的技术工艺方案，达到脱硫后除尘器出口SO2浓度≤200mg/Nm3，粉尘浓度小于50mg/Nm3任何部分除尘系统出口粉尘浓度不超过50mg/Nm3，车间空气含尘浓度≤8mg/Nm3，生石灰或生石灰粉输送、卸料点均配有收尘系统1.3.5 材料脱硫剂（吸收剂）：采用电石渣或商业成品生石灰CaO，CaO含量80%-85% 以上作为基本吸收剂1.3.6 运行（1）所配电机具有防结露措施2）设备将在振动不超标的条件下运行，所有关于振动和平衡的说明符合相关的规范和标准3）承包商负责检修和巡视通道的设计，设置到达阀门、检查门和其它运行点的平台通道、平台有符合安全性评价要求的围栏脱硫装置的所有设备的设计和布置使得可以对它们在最少的时间内和足够的空间进行检查、维护和更换可能在运行期间更换的装置将安全地封闭起来更换工作以最少的费用实现，无需安装辅助平台或不损坏其它装置无辅助工具不能接近的装置将配备适合的维护设施。
配备足够数量的人孔和检查孔人孔和检查孔盖是严密的，从基座平台可以到达人孔容易地开启和关闭在人孔上设置扶手，如果需要，在通过处设立梯子及梯级横档检查孔玻璃片加盖，在运行中检查时揭开观察，以防止玻璃碰碎平台的布置使得无需过多的准备措施可能对单个装置组件进行装备和拆除4）烟气脱硫装置能在单台锅炉50%BMCR负荷工况和100%BMCR工况之间的任何负荷点持续安全运行，承包商根据自己的工艺特点，在系统设计上留有一定余量，烟气温度按增加10℃的余量考虑FGD装置能简单快速地通过冷、热起动程序投入运行，特别是在锅炉运行时，FGD装置和所有辅助设备的投运对锅炉负荷和锅炉运行没有干扰，且在锅炉负荷波动时有良好的适应特性而且，装置适于污染物浓度在最小值和最大值之间任何值运行，并保证污染物浓度在设计条件下不超过要求的排放值承包商提供FGD系统停运的温度，最低停运温度不能低于180℃5）整套FGD系统及辅助装置的设置能够满足整个系统在各种工况下自动运行的要求，FGD装置及其辅助设备的启动、正常运行监控和事故处理在FGD控制室实现完全自动化，而不需要在就地进行与系统运行相关的操作如果某台设备出现故障(例如水泵等)，备用设备自动投入运行，且不会影响装置的运行。
整个系统的控制功能由承包商提供的FGD_DCS实现6）在发生全厂停电或单机组失去厂用电时，为了保证FGD装置的安全停运，并且过后能很快地重新起动，或者为了防止危及人身安全等原因，需要在停电时继续供电的负荷，同保安电源连接7）在FGD装置停机期间，需要冲洗和排水的设备能够通过FGD控制室的远方操作自动实现冲洗和排水在短期停运或事故中断期间，设备和系统的排水和冲洗也能够通过FGD控制室的远方操作自动起动8）对整套FGD装置运行性能有影响的所有易于损耗、磨蚀或易于出现故障的设备（例如喷嘴、泵、管道等），其设计和安装也易于更换、检修和维护9）自动控制需要的全部阀门和挡板等配置电动执行器10）烟道和箱罐等设备配备足够数量的人孔和检查孔，所有人孔检修孔开孔的大小满足人员、机具检修、维护的要求所有人孔的底边高于基础或平台之上最小为500mm；所有的人孔和检查孔采用铰接，易于开关，并有良好的气密性；全部的检查孔和人孔附近提供维护平台，并提供必要的安全设施11）所有设备和管道，包括烟道、膨胀节等在设计时将考虑设备和管道发生故障时能承受最大的温度热应力和机械应力所有设备和管道，包括烟道的设计考虑最差运行条件（压力、温度、流量、污染物含量）及事故情况下的安全裕量。
12）选用的材料适应于运行条件，并估计充分的腐蚀余量设计和安装时能避免断裂，特别是使用两种不同钢材连接时采取适当措施，并征得业主同意13）配备充分数量的采样和测量孔点，进行气体采样和温度、流量监测14）塑料管（如果有）和FRP管需防备机械损伤（例如用钢管包裹或者是用角钢保护）15）在设备的冲洗和清扫过程中产生的废水将考虑重复利用16）所有设备与管道等的布置考虑系统功能的实现和运行工作的方便17）所有设备和电动机的冷却方式尽可能不采用水冷却个别设备需要水冷却时，需取得业主同意18）充分考虑本工程地处北方地区和当地的气象特点，设备尽可能布置于室内，所有有冰冻危险的户外设备、管道和管道附件均采取保温措施，所有设备、管道均能在停运时放空，在充管时排气1.3.7 安全（1）为确保安全、单个设备和整套系统的设计符合有关安全规程和规范，有效的避免各种情况下潜在的人员伤害因素2）机械的转动件或其它移动部件、发热部件，以及可能造成人员伤害的任何部件均将进行保护3）为保护人员安全，任何有潜在危险的部分用鲜艳的油漆表示醒目，如：移动、热和带电压的组件、部位等4）设备配备必要的保护组件以使得主辅和控制元件故障不会造成严重的后果，出于这个目的，安装保护措施，如：主要设备的现场事故按钮；轴故障情况下停机；附属支撑装置，防止因离心力或其它力引起的垂落或松驰。
正常限位装置故障情况下停机；减少或消除液体或气体泄漏的保护装置5）在使用有害介质的建筑物中，每层设置足够数量的眼睛清洗设施，并安装事故淋浴器6）安全通道符合消防及有关规定要求，一般有防滑横档和扶手在高空的设备、系统，其巡回检查区域有防止人员坠落的围栏，平台有踢脚板设备的进口和大的开孔配有盖或门，也能从内部将它们打开7）对设备进行适当的保护，以防止外界环境因素的影响供货包括露天部件或敏感元件的保护罩8）润滑部件或含润滑油的部件防止漏油，采用油封、包装和类似装置以防止外部材料的污染9）对于在最大压力、温度、速度等一定条件下运行的设备或部件，有确保不超出这些极限的设施10）涉及到易燃、可燃等原料的处置和贮存，承包商要采取特殊措施，并相应地提供装置、设备、建筑物和其它服务，包括确保运行维护人员安全的有效设施同时，不使用任何种类的有毒物质，如果有少量有害物质，须取得业主认可采用放射性元素的仪表将取得业主的同意并提供详细的清单11）为了防止火灾发生，将做好以下事宜：1）电缆和管线穿墙填料为不可燃材料2）内部温度高于180℃的所有管道或容器的布置避免接触可燃性液体，如燃油、润滑油等3）采取特殊措施以防止在燃油或润滑油管线泄漏情况下，减少热管道保温材料渗入可燃性液体的危险。
4）电缆管的布置避免被燃油、润滑油或其它可燃性液体淹没的危险5）装置和设备的所有部分的布置不能形成难以检查和清洗的角和坑，这样可能收集可燃性物质6）依据有关标准和规范，电缆有防火阻燃措施7）保安、直流系统、UPS系统选用A类耐火电缆，其余电缆均选用阻燃型8）承包商应给出何处采用非可燃材料用于墙面和屋面、粉状覆盖面及其它土建部分的所有资料1.3.8 安装脱硫工程所有设备、系统安装工作均由承包商负责，包括所需的所有人员和附属设备，比如工具、起重设备、辅助安装人员和工具保管、介质的分配（水、电能）、焊接设备等承包商提供设备安装所需要的所有必要的资料及专用工具施工期间的水、电、气、汽以及所有消耗性材料的费用由承包商承担1.3.9 调试所有调试（设备单体、分部和系统调试等）均由承包商负责至少包括但不限于下列内容：（1）承包商负责所有设备的首次加油和加润滑油2）承包商负责所有设备的运行试验3）装置（包括所有附属设备）的试运和启动、校正和设备的优化4）电厂运行和维护人员的培训5）所有要求和需要的性能测试和校正6）承包商负责编制调试大纲，并经业主认可 1.3.10 监造、试验、检验、验收按有关程序执行。
1.3.11 永久性服务设施（1）基本要求1）工艺水、生活用水、工业用水、消防用水、蒸汽（如果有）、电源、石灰将按下列规定条件提供给承包商2）承包商提供能够利用这些服务设施的设备和附件3）承包商将在技术协议里列出各项的最大瞬时需求量脱硫及附属设备在正常或异常运行状态期间不超过这些最大需求量如果由于承包商估算不准确而导致日后要增加业主的服务设施，则扩建服务设施费用要由承包商负责并承担相应的违约责任2）工艺水(工业水)反应塔/脱硫岛的工艺用水允许使用来自水库的原水业主按不超过34℃提供给承包商，压力在0.1～0.4MPa（g），承包商设计的设备和管道能够承受不低于1.0MPa的压力和耐受该水质要求承包商设计的设备冷却水系统其温升不大于10℃3）生活用水生活用水采用电厂现有生活水源，将由现有生活水处理设施供给生活用水将按标称压力0.1～0.4MPa提供给承包商，承包商设计的设备和管道能承受不低于1.0MPa的压力反应塔/脱硫岛的建筑物生活污水就近排入厂区生活污水系统，不得混入其它类型的排水4）消防用水消防用水采用电厂现有消防用水系统，将按标称压力为0.75MPa提供给承包商承包商设计的设备和管道能承受不低于1.6MPa的压力。
5）仪用和杂用压缩空气由于电厂现有的压缩空气系统没有为反应塔/脱硫岛留出余量，承包商需提供一整套完整的压缩空气系统，包括气力吹灰、仪表用气和其他杂用气6）蒸汽蒸汽暂按0.7～0.9MPa，280℃提供给承包商7）电源由业主提供脱硫岛6kV电源（接口位置）2路，并预留6kV高压柜安装位置1.4 计量单位和符号本项目使用国际计量单位（SI），业主、承包商双方的技术文件和图纸均需遵循整个项目使用的计量单位符号如下表所示：量单位的描述单位的符号备 注加速度（g）面积电容容量浓度电导率密度（质量）电流电能细度流量力重量转速频率GD效应米每秒平方平方米平方厘米平方毫米法拉微拉兆伏安千伏安伏安毫克每升克每升毫克每标立方米西门子微西门子吨每立方米克每立方厘米千安培安培毫安千瓦时微米立方米每小时立方米每秒牛顿（公）吨克毫克千克转每分赫兹千克米一米m/s2m2cm2mm2FμFMVAkVAVAmg/l（mg/m3）g/Lmg/Nm3SμSt/m3g/cm3kAAmAkWhμmm3/hm3/sNtgmgkgr/minHzkgm-mg为重力加速度用于电缆截面1升=1000立方厘米1吨=1000kg热量电感长度质量力矩噪声电功率压力（压强、应力、压头）电组率温度时间阀门附件额定压力速度粘度电压体积焦耳千焦耳亨利千米米厘米毫米千克牛顿米分贝瓦千瓦兆瓦帕斯卡千帕兆帕摄氏度小时秒帕斯卡千帕兆帕千米每小时米每秒厘米每秒泊（动力粘度）沲（动力粘度）千伏伏立方米立方厘米JkJHkmmcmmmkgNmdBWkWMWPakPaMPaOhm℃hSPakPaMPakm/hm/scm/sPStkVVm3cm3不接受英制单位可以用分（min）1.5 备品备件、专用工具、消耗材料和安装材料1.5.1 备品备件（1）提供至少一个大修周期（54个月）运行及第一次大修所需的备品备件和易磨损件清单，见设计和供货安装范围表。
2）商业运行前及质保期一年内的所需备品备件和易磨损件，由承包商随装置供应，费用包含在合同总价中4）承包商在技术协议中保证整个电厂寿命期内备品都能提供如不能继续供应的备品备件，承包商将在技术协议中保证无偿提供备品备件图纸和加工技术条件5）所供备品备件和所要更换的零件全部能完全互换，质量和原先的一样，备品经过试验，包装要适宜于在现场的气候条件下长期保存，每件备品备件清晰地写明名称、用途和设备代号6）如果承包商按照自身的零件编号方法为外购的零件编号，则要提供一份列出承包商和原供货商的零件号相互参照表7）备品备件按合同规定分批发运，直至全部运输至现场备品备件库8）必备备品备件脱硫工程的质保期内必备备品费用包括在合同总价中，必备备品备件由承包商在技术协议中充分列出，报价见商务部分9）推荐备品备件推荐备品备件将列在技术协议中，若不能保证长期正常供应，承包商提供供加工的图纸1.5.2 专用工具承包商负责提供安装和维修所必须的专用工具，特别是制造商指定的专用工具如大小管子的坡口工具、重件或设备的起吊和顶起设备工具、高质量安装和检修工具等承包商在其技术协议中提供随设备和系统带的、应急使用的及第一次大修需要的专用工具（即指令性专用工具）。
1.5.3 消耗材料承包商供应设备和系统启动试运行期间及商业运行前所有的消耗材料，如首次润滑油、填料等承包商提供安装、调试和168h试运行期间充灌的药品及消耗材料（不含调试过程中的生石灰、水、汽、电）该费用包含在合同总价中1.5.。
