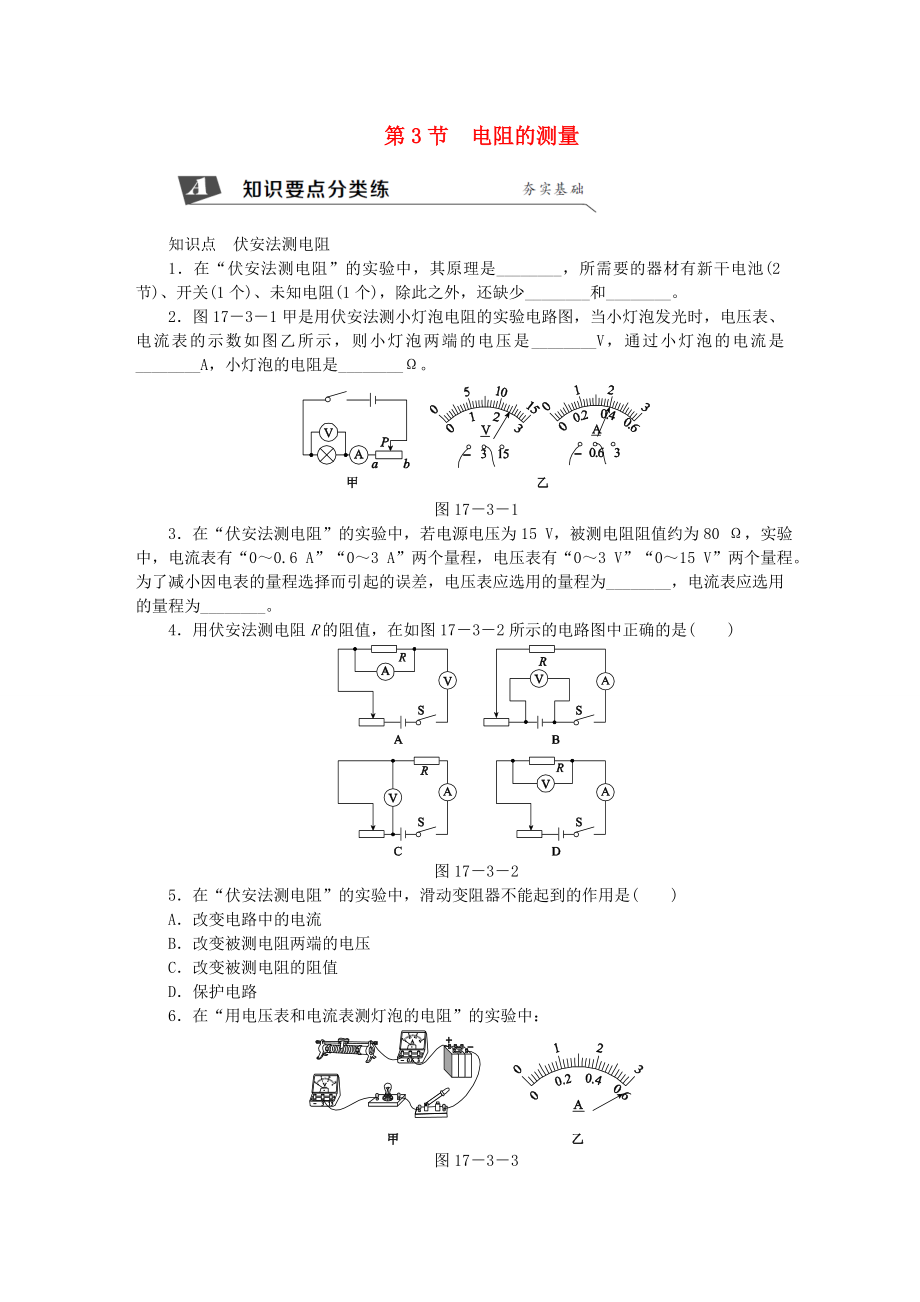

第3节 电阻的测量知识点 伏安法测电阻1．在“伏安法测电阻”的实验中，其原理是________，所需要的器材有新干电池(2节)、开关(1个)、未知电阻(1个)，除此之外，还缺少________和________2．图17－3－1甲是用伏安法测小灯泡电阻的实验电路图，当小灯泡发光时，电压表、电流表的示数如图乙所示，则小灯泡两端的电压是________V，通过小灯泡的电流是________A，小灯泡的电阻是________Ω图17－3－13．在“伏安法测电阻”的实验中，若电源电压为15 V，被测电阻阻值约为80 Ω，实验中，电流表有“0～0.6 A”“0～3 A”两个量程，电压表有“0～3 V”“0～15 V”两个量程为了减小因电表的量程选择而引起的误差，电压表应选用的量程为________，电流表应选用的量程为________4．用伏安法测电阻R的阻值，在如图17－3－2所示的电路图中正确的是( )图17－3－25．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( )A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路6．在“用电压表和电流表测灯泡的电阻”的实验中：图17－3－3(1)某同学在连接实验电路时还有两根导线未接上，如图17－3－3甲所示，请你用笔画线代替导线帮他把电路连好。
2)某同学连完电路后，用开关试触时发现电流表出现了如图乙所示的情况，电压表指针反向偏转电流表产生这种现象的原因是_________________________________，电压表产生这种现象的原因是_____________________________________________________7．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是( )A．两个实验所采用的研究方法是相同的B．使用滑动变阻器都是为了控制电阻两端电压不变C．两个实验多次测量的目的是相同的D．两个实验的电路是相同的8．如图17－3－4所示为测量小灯泡电阻的实验电路图图17－3－4(1)小亮同学测出了四组数据，如下表所示，请你计算出第4次实验对应的灯泡电阻并填入表中的空格内实验次数1234U/V1.401.601.802.00I/A0.450.470.490.50R/Ω3.113.403.67____亮度暗→亮(2)根据表格中的数据可得出灯丝电阻随温度变化的规律是________________________________________________________________________。
9．如图17－3－5甲所示是伏安法测电阻实验的电路图，图乙是该实验需要的实验器材：电压表(量程0～3 V、0～15 V)，电流表(量程0～0.6 A、0～3 A)，滑动变阻器(0～20 Ω)，两节新干电池，开关，待测电阻R(阻值为5～10 Ω)图17－3－5(1)连接电路时开关应________闭合开关后，发现电流表示数很大，经检查没有短路现象发生，原因可能是_________________________________2)图甲中，闭合开关前，滑片P应位于滑动变阻器的最________(选填“左”或“右”)端3)根据图甲提供的电路图，用笔画线代替导线，将图乙所示的实物连接成实验电路图17－3－6(4)某次实验中，移动滑动变阻器的滑片P，测得电流表的示数为0.2 A，电压表的示数如图17－3－6所示，则电压表的示数为________V，待测电阻R的阻值为________Ω10．小明做“伏安法测电阻”的实验1)按如图17－3－7甲所示电路图，用笔画线代替导线将图乙中的实物图连接完整，电压表选用0～3 V的量程图17－3－7(2)闭合开关后，发现电流表示数为零，电压表指针有明显偏转，则电路中发生断路的器件是________________________________________________________________________。
图17－3－8(3)排除电路故障后开始实验前两次的实验数据已填在下面的表格内，第3次实验时电流表的示数如图17－3－8所示，请将下面表格中的空白处填写完整计算结果保留一位小数)实验次数电流I/A电压U/V电阻R/Ω测量结果10.302.58.320.262.18.13______1.6______R＝________Ω(4)将上述实验中的电阻换成小灯泡，用同样的方法测小灯泡的电阻，数据记录如下表，分析表中数据可知，小灯泡两端电压越低，小灯泡的电阻越________，原因是________________________________________________________________________测量次数12345电压U/V2.52.01.51.00.5电流I/A0.280.250.220.180.1611．[2017·黄石]小华同学用“伏安法”测量一只阻值约为5 Ω的定值电阻Rx，实验室有如下器材供选用：A．两节干电池；B．开关一个和导线若干；C．电压表(0～3 V，0～15 V)；D．电流表(0～0.6 A，0～3 A)；E．滑动变阻器(0～10 Ω)；F．滑动变阻器(0～100 Ω)。
1)小华同学完成实验电路设计后，为了操作顺利和方便，除了A、B、C和D外，小华同学还需选用________(选填“E”或“F”)器材2)根据设计的实验电路要求，请用笔画线代替导线连接图17－3－9甲中最后的两根导线图17－3－9(3)如图所示，连接好电路在闭合开关前，为保护电路，滑动变阻器的滑片P应该滑至________(选填“a”或“b”)端4)小华在闭合开关后，移动滑动变阻器的滑片P时，发现电流表示数始终为零，而电压表有示数但不发生变化，此时电路中的一处故障是________填序号)A．滑动变阻器断路 B．滑动变阻器短路C．定值电阻Rx断路 D．定值电阻Rx短路(5)排除故障后，电流表示数为0.40 A，电压表示数如图乙所示，则本次实验测得的定值电阻Rx是________Ω。
