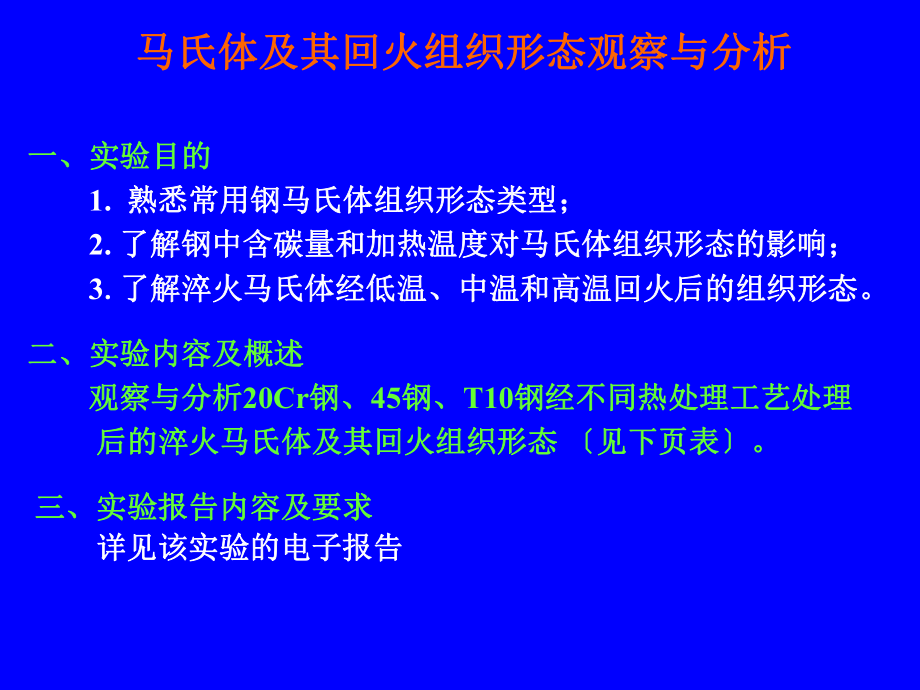

马氏体及其回火组织形态观察与分析马氏体及其回火组织形态观察与分析一、实验目的一、实验目的 1.熟悉常用钢马氏体组织形态类型；熟悉常用钢马氏体组织形态类型；2.了解钢中含碳量和加热温度对马氏体组织形态的影响；了解钢中含碳量和加热温度对马氏体组织形态的影响；3.了解淬火马氏体经低温、中温和高温回火后的组织形态了解淬火马氏体经低温、中温和高温回火后的组织形态二、实验内容及概述二、实验内容及概述 观察与分析观察与分析20Cr钢、钢、45钢、钢、T10钢经不同热处理工艺处理钢经不同热处理工艺处理 后的淬火马氏体及其回火组织形态后的淬火马氏体及其回火组织形态 见下页表见下页表三、实验报告内容及要求三、实验报告内容及要求 详见该实验的电子报告详见该实验的电子报告三种钢的淬火马氏体及其回火组织形态三种钢的淬火马氏体及其回火组织形态序号序号钢种钢种处理状态处理状态显微组织显微组织浸蚀剂浸蚀剂120Cr钢钢950 加热加热 油冷油冷板条板条M4硝酸酒精溶液硝酸酒精溶液220Cr钢钢840 加热加热 油冷油冷板条板条MF4硝酸酒精溶液硝酸酒精溶液345钢钢760 加热加热 水冷水冷淬火淬火M+F4硝酸酒精溶液硝酸酒精溶液445钢钢840 加热加热 水冷水冷淬火淬火M4硝酸酒精溶液硝酸酒精溶液545钢钢950 加热加热 水冷水冷粗大淬火粗大淬火M4硝酸酒精溶液硝酸酒精溶液6T10钢钢780 加热加热 水冷水冷M+K+较少较少A4硝酸酒精溶液硝酸酒精溶液7T10钢钢840 加热加热 水冷水冷M+少少A4硝酸酒精溶液硝酸酒精溶液8T10钢钢950 加热加热 水冷水冷M+较多较多A4硝酸酒精溶液硝酸酒精溶液9840水淬水淬+200回火回火回火回火M4硝酸酒精溶液硝酸酒精溶液1045钢钢840水淬水淬+400回火回火回火回火T4硝酸酒精溶液硝酸酒精溶液1145钢钢840水淬水淬+650回火回火回火回火S4硝酸酒精溶液硝酸酒精溶液12T10钢钢780水淬水淬+200回火回火回火回火M+K+较少较少A4硝酸酒精溶液硝酸酒精溶液13T10钢钢780水淬水淬+400回火回火回火回火T+K4硝酸酒精溶液硝酸酒精溶液14T10钢钢780水淬水淬+650回火回火回火回火S+K4硝酸酒精溶液硝酸酒精溶液45钢钢1.20Cr 950加热加热-油冷油冷 板条板条M2.20Cr 840加热加热-油冷油冷板条板条M+F3.45760加热加热-水冷水冷M+F4.45840加热加热-水冷水冷M(混合型混合型)板条板条M针状针状M5.45 950加热加热-水冷水冷粗大粗大M6 45钢钢 840水淬水淬+200回火回火 回火回火M 7 45钢钢 840水淬水淬+400回火回火 回火回火T回火回火M转变为在转变为在保持保持M形态的形态的F基体上分布着基体上分布着极其细小的渗碳体颗粒极其细小的渗碳体颗粒8 45钢钢 840水淬水淬+650回火回火 回火回火S由原来由原来M组织形态变成组织形态变成多边形多边形F与颗粒状渗碳体与颗粒状渗碳体组成的组织称为回火组成的组织称为回火S。
9.T10 780加热加热-水冷水冷M+A+Fe3C10.T10 840加热加热-水冷水冷M+A11 T10 950加热加热-水冷水冷 粗大粗大M+A12 T10钢钢 780水淬水淬+200回火回火 回火回火M+较少较少A+K13 T10钢钢 780水淬水淬+400回火回火 回火回火T+K回火回火M转变为在转变为在保持保持M形态的形态的F基体上分布着基体上分布着极其细小的渗碳体颗粒极其细小的渗碳体颗粒14 T10钢钢 780水淬水淬+650回火回火 回火回火S+K由原来由原来M组织形态变成组织形态变成多边形多边形F与颗粒状渗碳体与颗粒状渗碳体组成的组织称为回火组成的组织称为回火S。
