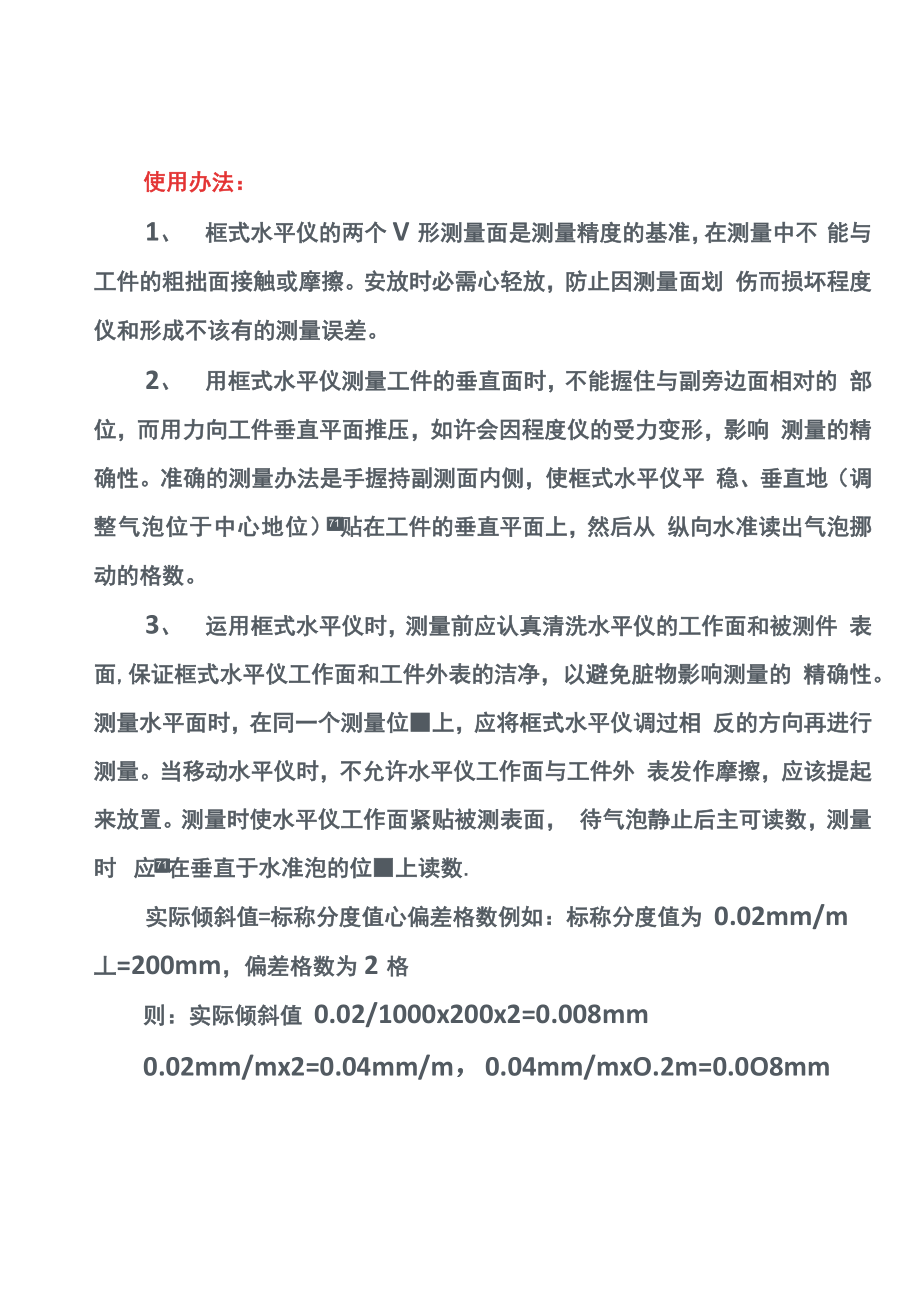

使用办法：1、 框式水平仪的两个V形测量面是测量精度的基准，在测量中不 能与工件的粗拙面接触或摩擦安放时必需心轻放，防止因测量面划 伤而损坏程度仪和形成不该有的测量误差712、 用框式水平仪测量工件的垂直面时，不能握住与副旁边面相对的 部位，而用力向工件垂直平面推压，如许会因程度仪的受力变形，影响 测量的精确性准确的测量办法是手握持副测面内侧，使框式水平仪平 稳、垂直地（调整气泡位于中心地位）贴在工件的垂直平面上，然后从 纵向水准读出气泡挪动的格数713、 运用框式水平仪时，测量前应认真清洗水平仪的工作面和被测件 表面,保证框式水平仪工作面和工件外表的洁净，以避免脏物影响测量的 精确性测量水平面时，在同一个测量位■上，应将框式水平仪调过相 反的方向再进行测量当移动水平仪时，不允许水平仪工作面与工件外 表发作摩擦，应该提起来放置测量时使水平仪工作面紧贴被测表面， 待气泡静止后主可读数，测量时应在垂直于水准泡的位■上读数.实际倾斜值=标称分度值心偏差格数例如：标称分度值为 0.02mm/m丄=200mm，偏差格数为2格则：实际倾斜值 0.02/1000x200x2=0.008mm0.02mm/mx2=0.04mm/m，0.04mm/mxO.2m=0.0O8mmsssw-ass 帛尊，麵丹，罰^' EEMO .0 . EEON .0£§i、een 留骨©菖琴-ss^s^ 孑.«I ammB 基 0、^^ssss^. essw ms'番盲養、sss£s^^.舉&IgE小 Isssiss^ i ,冒展 翠小 i£9s^s^s^s%^SK£fi« iRi ，番霞i UK "曆曼星xm长' I番養.Msfluisu2、 温度变化会使测量产生误差，使用时必须与热源和风源隔绝。
如 使用环境温度与保存环境温度不同，则需在使用环境中将水平仪位置于 平板上稳定2小时后方可使用713、 测量时水平仪必须放置平稳，不应有手感上的摆动,必须待气泡完 全静止后方可读数4、 水平仪使用完毕，必须将工作面擦试干净，并涂以无水，无酸的 防锈油，覆盖防潮纸装入盒中■于清洁干燥处保管读数方法1、 直接读数法：以气泡两端的长刻线作为零线，气泡相对零线移动 格数作为读数，这种读数方法最为常用71712、 平均读数法：由于环境温度变化较大，使气泡变长或缩短，引起 读数误差而影响测量的正确性，可采用平均读数法，以消除读数误差 平均读数法读数是分别从两条长刻线起，向气泡移动方向读至气泡端点 止，然后取这两个读数的平均值作为这次测量的读数值71即倾斜值6=61+62（其中气泡向同侧移动为正辰侧移动为负）,气 泡向高的方向移动.①水平仪是否合格，零位是否正确7171水平仪的零位是指当水平仪的下工作面处于水平状态时，气泡居中间 位置，即处在零位线（中间两条基准线）的对称位置所谓对称位置为气 泡两端与两基准线的间距相等因此，零位满足：a. 被测面处于水平位置，即自然水平面；b. 水准泡轴线与水平仪底面平行，即水平仪底面处于水平位置;。
器KIKBW 瞩・Eo理sg s卜 siisl^sISK^ruGIr合像水平仪使用方法合像水平仪的工作原理:合象水平仪是利用棱镜将水准器中的气汽 象符合放大，来提高读数的精确度，利用杠杆、微动螺杆这一套传动机 构来提高读数的灵敏度所以被测量件倾斜0.01毫米/米时，就可精确 的在合象仪中读出在合象水平仪中水准器主要是起指零的作用3、 仪器结构合像水平仪是由水准泡、棱镜、目镜、精密螺杆、螺母、刻度盘、 刻度板及具有平面、V型工作面的底座外壳组成4、 使用方法4.1、测量时将水平仪平稳放置在被测件表面上（两者均需擦拭 干净）待气泡影像完全符合后，可进行读数读数时毫米值从刻度板读 得，忽米值从刻度盘读得，两部分之和为读数号标记在刻度盘读数的正负由圆刻度盘的旋向决定（上方）.例1:在测量水平位置时，当横刻曲标位■在5-6mm之间，圆 刻度盘刻线对准7,（零位位置是在5mm处）7忽米值是在” + "方 向旋转所得，即被测工件是在旋钮端水平位■高0.07mm/m.例2在测量平板或机床导轨的平面度时，当第一次测量后得到数值 al,第二次测量值为a2，他们的测量结果是al与a2之差的绝对值 N （以忽米为单位的刻度值）。
水平仪所标示示值是一米为基准长的倾斜值如需要测量长度为L的实际倾斜值可以通过下式进行计算：实际倾斜值=刻度示值心刻度值（绝对值）例：刻度示值为0・01mm/m L=166mm读数值为7，则实际倾斜值=0.01/1000 x166x7=0.011624・2、当需要认定第二次测量与始点位■的高低方向时”当方向” + " 向旋转得到a2，则说明旋钮方向高N格，反之则旋钮方向低N格4.3、 在检定或使用中如发现水平仪的示值超差而且成线性变化 时则应该重新调整杠杆比如发现水平仪的零位超差，则应重新调整刻度盘或水准座支撑螺钉，此两项工作应由计量部门进行5、注意事项5.1、水平仪使用前用无腐蚀汽油将工作面上的防锈油洗净，并用 脱脂棉纱擦拭干净方可使用5.2、温度变化会使测量产生与保存环境温度不同，则需要在使用 环境中将水平仪■于平板上稳定2小时后方可使用715.3、测量时必须待气泡影像符合并静止后方可读数5.4、 水平仪使用完毕，必须将工作面擦拭干净，并涂以无水、无 酸的防锈油，覆盖防潮纸装入盒中，■于清洁干燥处保管5.5、合像水平仪调节请勿超出刻度板量程范围”以免损坏水平仪!71水准器安装在杠杆架的底板上它的水平位置用微分盘旋钮通过测 微螺杆与杠杆系统进行调整。
水准器内的气泡圆弧分别用三个不同方 向位置的棱镜反射至观察窗 分成两个半像 利用光学原理把气泡像复合放大（放大5倍）提高读数精度，并通过杠杆机构提高读数的灵敏度和 増大测量范围71当水平仪处于水平位置时 气泡A与B重合 见图7- 10c当水平仪倾斜时气泡A与B不重合见|7-10d测微螺杆的螺距P=0.5mm 微分盘刻线分为100等分微分盘 转过一格，测微螺杆上螺母轴向移动0.005mm1使用方法将水平仪放在工件的被测表面上眼睛看窗口 1,手转动微分盘直至 两个半气泡重合时进行读数.读数时，从窗口 4读出毫米数,从微分盘上读 出刻度数例 分度值为0.01mm/1000mm的光学合像水平仪微分盘上的 每一格刻度表示在1m长度上 两端的高度差为0・01mm测量时 如 果从窗口读出的数值为1mm微分盘上的刻度数为16这次测量的 读数就是1・16mm 即被测工件表面的倾斜度 在1m长度上高度差为1.16mm如果工件的长度小于或大于1m时 可按正比例方法计算:1m长度 上的高度差X工件长度2使用特点1）测量工件被测表面误差大或倾斜程度大时,使用框式水平仪气71泡就会移至极限位置而无法测量光学合像水平仪就设有这一弊病。
2）环境温度变化对测量精度有较大的影响所以使用时应尽量避免工件和水平仪受热。
