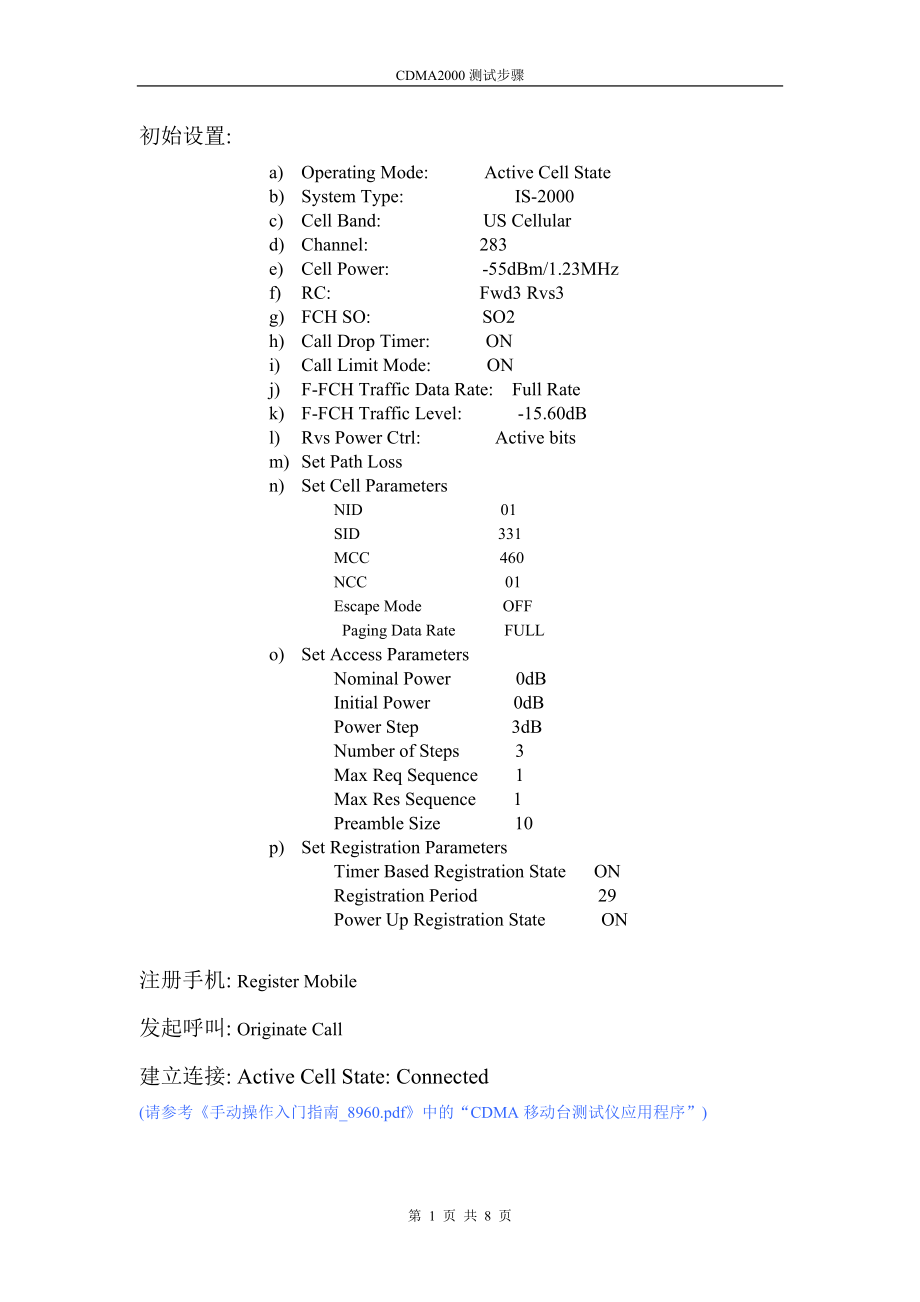

CDMA2000测试步骤初始设置: a) Operating Mode: Active Cell Stateb) System Type: IS-2000c) Cell Band: US Cellulard) Channel: 283e) Cell Power: -55dBm/1.23MHzf) RC: Fwd3 Rvs3g) FCH SO: SO2h) Call Drop Timer: ONi) Call Limit Mode: ONj) F-FCH Traffic Data Rate: Full Ratek) F-FCH Traffic Level: -15.60dBl) Rvs Power Ctrl: Active bitsm) Set Path Loss n) Set Cell Parameters NID 01 SID 331 MCC 460 NCC 01 Escape Mode OFF Paging Data Rate FULLo) Set Access Parameters Nominal Power 0dB Initial Power 0dB Power Step 3dB Number of Steps 3 Max Req Sequence 1 Max Res Sequence 1 Preamble Size 10p) Set Registration Parameters Timer Based Registration State ON Registration Period 29 Power Up Registration State ON 注册: Register Mobile发起呼叫: Originate Call 建立连接: Active Cell State: Connected(请参考《手动操作入门指南_8960.pdf》中的“CDMA移动台测试仪应用程序”)TXD MAX Output Power Test (最大发射功率测试)参数设置： 设置Channel： 384 设置RC： Fwd3 Rvs3 设置SO： SO2（Loop Back） 设置Data Rate： Full 设置F-FCH/Traffic Level：-7.40dBm/1.23MHz设置 F-Pilot Level: -7.00 dB 设置Cell Power：-104.00dBm/1.23MHz 设置Reverse Power Control Bits：All Up 设置 Access Parameters Nominal Power: 3dB Initial Power: 3dB Power Step: 7dB/step Number of Steps: 15Maximum Response Sequence: 15测量Digital Average Power指标：23dBm－30dBm TXD Min Controlled Power Test (最小受控功率测试)参数设置： 设置Channel：384 设置RC： Fwd3 Rvs3 设置SO： SO2（Loop Back） 设置Data Rate： Full 设置F-FCH/Traffic Level：-7.40dBm/1.23MHz设置 F-Pilot Level: -7.00 dB 设置Cell Power：-25.00dBm/1.23MHz 设置Reverse Power Control Bits：All Down设置 Access Parameters Nominal Power: 3dB Initial Power: 3dB Power Step: 7dB/step Number of Steps: 15Maximum Response Sequence: 15测量Channel Power指标：<= -50dBmWave Form Quality(波形质量) 设置参数： 设置Channel： 384 设置RC： RC1/RC2/RC3 设置SO： SO2/SO9/SO55（Loop Back） 设置Data Rate： Full 设置 F-Pilot Level: -7.00 dB设置F-FCH/Traffic Level：-7.40dBm/1.23MHz 设置Cell Power：-101dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits测量： Numeric Rho指标： Rho >= 0.9440 Frequency Error （+/-300.00Hz） Time Error （+/-1.00uS）Code Domain Power(码域功率)设置参数： 设置Channel： 384 设置RC： RC3 (注: RC1 和 RC2 配置不可用) 设置SO： SO2/SO55（Loop Back） 设置Data Rate： Full 设置 F-Pilot Level: -7.00 dB设置F-FCH/Traffic Level：-7.40dBm/1.23MHz 设置Cell Power：-101dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits测量: Code Domain Power Open Loop Power Control Accuracy （开环功率控制精度）设置参数： 设置Channel： 384 设置RC： Fwd3 Rvs3 设置SO： SO2（Loop Back） 设置Data Rate： Full 设置F-FCH/Traffic Level：-15.60dBm/1.23MHz 设置Cell Power：-104dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits测量： Channel Power@-104指标：+18.0 ～ +30.0 （dBm） 设置Cell Power：-65dBm/1.23MHz测量：Channel Power@-65指标： -17.5 ～ +1.5 （dBm）设置Cell Power：-25dBm/1.23MHz测量：Channel Power@-65指标： -57.5 ～ -38.5（dBm）Sensitivity FER （接收灵敏度）设置参数： 设置Channel： 384 设置RC： Fwd3 Rvs3 设置SO： SO2（Loop Back） 设置Data Rate： Full 设置F-FCH/Traffic Level：-15.60dBm/1.23MHz （RC1、 RC3） -12.3dBm/1.23MHz (RC2) 设置Cell Power：-104dBm/1.23MHz 设置Reverse Power Control Bits：Alternating bits 设置：Maximum Frame Count 1000设置：Minimum Frame Count 300设置：Call Drop Timer: OFF测量： Frame Error Rate指标： <= %0.5Dynamic Range (动态响应)设置参数： 设置Channel： 384 设置RC： Fwd3 Rvs3 设置SO： SO2（Loop Back） 设置Data Rate： Full 设置F-FCH/Traffic Level：-15.60dBm/1.23MHz （RC1、 RC3） -12.3dBm/1.23MHz (RC2) 设置Cell Power：-25dBm/1.23MHz 设置Reverse Power Control Bits：Alternating bits 设置： Maximum Frame Count 1000设置： Minimum Frame Count 300测量： Frame Error Rate指标： FER <= %0.5Time Response of OLPC（开环功率控制时间响应）设置参数： 设置Channel： 384 设置RC： Fwd3 Rvs3 设置SO： SO2（Loop Back） 设置Data Rate： Full 设置F-FCH/Traffic Level：-7.40dBm/1.23MHz 设置Cell Power：-60dBm/1.23MHz 设置Reverse Power Control Bits：Alternative bits（0/1交替）测量： Start Meas Up测量： Start Meas Down测量： Start Meas Down测量： Start Meas Up指标： 时间响应曲线要符合模板F-FCH/Traffic Channel Demodulation in AWGN Test1 设置参数： 设置Channel： 384 设置RC：RC1/RC2/RC3 设置SO： SO2/SO9/SO55（Loop Back） 设置Data Rate： Full 设置 F-Pilot Level: -7.00 dB设置F-FCH/Traffic Level：-16.30dBm/1.23MHz (RC1） -13.00dBm/1.23MHz (RC2) -16.60dBm/1.23MHz (RC3) 设置Cell Power：-55dBm/1.23MHz设置AWGN Power：-54dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits设置Call Drop Timer: OFF设置：Maximum Frame Count 1000设置：Minimum Frame Count 100测量： Frame Error Rate指标： FER<= %3.0F-FCH/Traffic Channel Demodulation in AWGN Test2 设置参数： 设置Channel： 384 设置RC：RC1/RC2/RC3 设置SO： SO2/SO9/SO55（Loop Back） 设置Data Rate： Full 设置 F-Pilot Level: -7.00 dB设置F-FCH/Traffic Level：-15.8dBm/1.23MHz (RC1） -12.70dBm/1.23MHz (RC2) -16.20dBm/1.23MHz (RC3) 设置Cell Power：-55dBm/1.23MHz设置AWGN Power：-54dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits设置Call Drop Timer: OFF设置：Maximum Frame Count 1000设置：Minimum Frame Count 100测量： Frame Error Rate指标： FER<= %1.0F-FCH/Traffic Channel Demodulation in AWGN Test3 设置参数： 设置Channel： 384 设置RC：RC1/RC2/RC3 设置SO： SO2/SO9/SO55（Loop Back） 设置Data Rate： Full 设置 F-Pilot Level: -7.00 dB设置F-FCH/Traffic Level：-15.60dBm/1.23MHz (RC1） -12.40dBm/1.23MHz (RC2) -15.90dBm/1.23MHz (RC3) 设置Cell Power：-55dBm/1.23MHz设置AWGN Power：-54dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits设置Call Drop Timer: OFF设置：Maximum Frame Count 1000设置：Minimum Frame Count 100测量： Frame Error Rate指标： FER<= %0.5F-FCH/Traffic Channel Demodulation in AWGN Test4 设置参数： 设置Channel： 384 设置RC：RC1/RC2/RC3 设置SO： SO2/SO9/SO55（Loop Back） 设置Data Rate： Half 设置 F-Pilot Level: -7.00 dB设置F-FCH/Traffic Level：-19.10dBm/1.23MHz (RC1） -17.30dBm/1.23MHz (RC2) -19.30dBm/1.23MHz (RC3) 设置Cell Power：-55dBm/1.23MHz设置AWGN Power：-54dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits设置Call Drop Timer: OFF设置：Maximum Frame Count 1000设置：Minimum Frame Count 100测量： Frame Error Rate指标： FER<= %1.0F-FCH/Traffic Channel Demodulation in AWGN Test5 设置参数： 设置Channel： 384 设置RC：RC1/RC2/RC3 设置SO： SO2/SO9/SO55（Loop Back） 设置Data Rate： Quart 设置 F-Pilot Level: -7.00 dB设置F-FCH/Traffic Level：-21.60dBm/1.23MHz (RC1） -20.80dBm/1.23MHz (RC2) -21.90dBm/1.23MHz (RC3) 设置Cell Power：-55dBm/1.23MHz设置AWGN Power：-54dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits设置Call Drop Timer: OFF设置：Maximum Frame Count 1000设置：Minimum Frame Count 100测量： Frame Error Rate指标： FER<= %1.0F-FCH/Traffic Channel Demodulation in AWGN Test6 设置参数： 设置Channel： 384 设置RC：RC1/RC2/RC3 设置SO： SO2/SO9/SO55（Loop Back） 设置Data Rate： Eighth 设置 F-Pilot Level: -7.00 dB设置F-FCH/Traffic Level：-24.50dBm/1.23MHz (RC1） -24.40dBm/1.23MHz (RC2) -24.90dBm/1.23MHz (RC3) 设置Cell Power：-55dBm/1.23MHz设置AWGN Power：-54dBm/1.23MHz 设置Reverse Power Control Bits：Alternating Bits设置Call Drop Timer: OFF设置：Maximum Frame Count 1000设置：Minimum Frame Count 100测量： Frame Error Rate指标： FER<= %1.0TXD Spurious Emissions Test (发射机杂散辐射)设置参数： 设置Channel： 384 设置RC： RC1/RC2/RC3 设置SO： SO2/SO9/SO55（Loop Back） 设置Data Rate： Full 设置F-FCH/Traffic Level：-7.40dBm/1.23MHz 设置 Access Parameters Nominal Power: 7dB Initial Power: 15dB Power Step: 7dB/step Number of Steps: 15 Maximum Request Sequence: 1Maximum Response Sequence: 15 设置Cell Power：-104dBm/1.23MHz 设置Reverse Power Control Bits：All Up (“0”)测量：TX Spurious Emissions指标：+/-1980KHz offset <= -50dB +/-885 KHz offset <= -42dB第 8 页 共 8 页。
