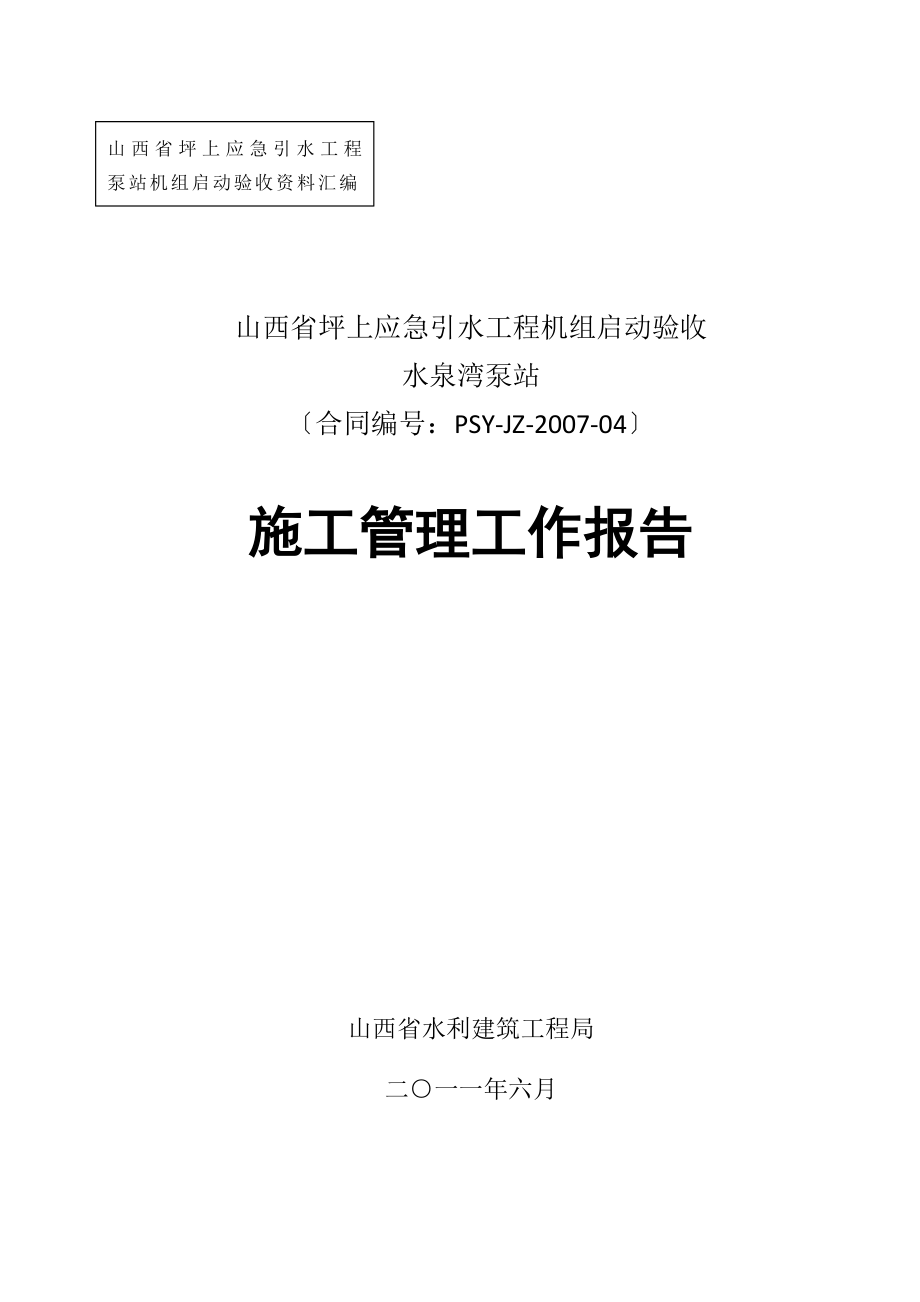

山西省坪上应急引水工程泵站机组启动验收资料汇编4-2山西省坪上应急引水工程机组启动验收水泉湾泵站〔合同编号：PSY-JZ-2007-04〕施工管理工作报告 山西省水利建筑工程局二○一一年六月审 定：潘 军校 核：庞建强编 写：丁 剑 李三明 肖财旺目录1 工程概况 11.1 工程简介 11.2泵站工程机组主要技术指标： 1 2 22 合同投标情况 23 工程进度 34 主要施工方法 3 3 45施工质量管理 86 水泉湾泵站运行情况 8 8 9 10 107 末台机组启动验收组建立情况： 11 117.2运行管理制度的制定： 118 经验与建议 121 工程概况1.1 工程简介山西省坪上应急引水工程分为水源地工程和供水线路工程两大局部水源地工程位于五台县境内的滹沱河干流及其支流清水河上，包括水泉湾1#水源地工程和清水河2#水源地工程，其主要工程工程内容有水源地取水工程，泵站工程和输水管道、隧洞及暗涵工程等供水线路工程分布在山西省忻州市的五台、定襄、忻府和原平四县市境内，主要工程工程包括输水管线工程〔包括输水主干线、忻府和原平支线输水管道及其建筑物工程〕，加压泵站和3#隧洞工程，忻府和原平调节水池工程，鲁能配水工程等。
水泉湾泵站是位于滹沱河干流上的水泉湾1#水源地的加压输水工程，主要工程内容包括进水池，主、副厂房，35KV变电站，机电设备和金结安装，输水管线1.2泵站工程机组主要技术指标：1、水泵DFSS300-560；Q=3/s；地形扬程98m 2、高压电机Y450-4型,功率500kw，电压10KV3、厂用干式变压器，型号SGB9-160/10，容量160KVA 4、进出水管道〔DN530～720〕、泵控阀pa、检修闸阀pa、变径管件等5、主电力变压器，型号KV 6、35KV变电站站站用干式变压器，容量250KVA 水泉湾泵站工程机组安装主要有：水泵安装、排污泵安装、消防泵安装、单梁起重机安装、动力设备安装、控制监测系统安装、变压器及配套盘柜安装1.4本标段主要工程量机组安装 4套；低压配电屏10面；10KV高压配电柜13面；电缆敷设11835 m；电动单梁起重机1套；35KV高压开关柜7面；35KV主变2台；干式变压器2台2 合同投标情况山西省滹沱河坪上水利工程管理局于2007年11月发出投标邀请书，我局于2007年11月15日对山西省坪上应急引水工程—水泉湾水泉湾泵站工程进行了投标，并于2007年11月30日与山西省滹沱河坪上水利工程管理局在坪上工地签订了?山西省坪上应急引水工程-水泉湾泵站工程施工合同?〔合同编号：PSYS-JZ-2007-04〕，合同总价为13499988元。
根据工程实际需要， 35KV外线架设工程由当地电力部门施工，所涉及费用从本合同扣除，另行处理故本合同实际执行金额为7324988元后因工程需要，增加供水干线0+000～0+725段DN1800管道安装725m及附属建筑物于2021年签署?山西省坪上应急引水工程水泉湾泵站施工合同补充协议书?〔合同编号：PSYS-JZ-2007-04-091〕2021年8月1日，山西省滹沱河坪上水利工程管理局委托山西省水利建筑工程局承当水泉湾泵站35KV开关站建筑安装工程施工任务签订?山西省坪上应急引水工程水泉湾泵站35KV开关站建筑安装工程合同书?〔合同编号：PSTS-2021-QT-033〕3 工程进度本标段于2007年11月正式开工，2021年10月全部完工金属结构与机电安装工程，2009年6月2日开始安装施工，2009年10月31日完成安装并试验合格35KV变电站工程包括变电站土建工程与电气设备安装两局部，于2009年6月22日开始进行变电站土建施工，2009年9月23日完成主体工程施工2009年7月18日开始进行电气设备安装，2021年10月18完工并开始送电运行4 主要施工方法4.1机械设备安装水泵及所有设备的到货验收当水泵及设备运到工地后，会同业主、设计、监理根据订货合同及图纸要求做现场外观检查，包括外观光洁度、铭牌数据、外观油漆。
4.1.2水泵的安装首先根据出厂说明书确定水泵根底安装尺寸及设备定位基准面和基准点对安装基准线的平面位置，其允许偏差不超过±2mm，标高允许偏差不超过±1mm电动机的安装电动机安装前进行仔细检查防止杂物等掉入定子内部其附件、备件应齐全无损伤电动机的安装以水泵为基准找正，初步调整轴承及中心位置，其同轴度偏差不大于，轴承座的水平偏差其横向不超过/m，纵向不超过/m当水泵电机就位后调整电机底座，使电机靠背轮间隙同轴度一致然后进行盘车，观察其转动有否异常当电机水泵安装就位后，进行电机空载运转，检查一切正常后与水泵联轴，然后进行盘车，并用百分表测得同轴度一致后进行下一步调试.4.2电气设备安装电力变压器安装〔1〕按图纸规程要求，变压器设备和器材到达现场后，经检查其型号、规格是否符合设计要求，附件、备件齐全，产品的技术文件齐全，外观无锈蚀、机械损伤和渗漏现象，密封完好〔2〕变压器用吊车装卸、钢丝绳挂在整体起吊的吊耳上，并保持水平，防止变压器倾倒，变压器在运输过程中严格防止冲击和严重振动〔3〕变压器现场卸车后，放在指定的轨道上，推入安装位置，三角架、倒链调整就位并加以固定变压器器身起吊时，吊索夹角不大于60°，起吊过程中与其它硬物无碰撞现象。
〔4〕变压器套管绝缘电阻采用2500V兆欧表测量，所测绝缘电阻不低于1000MΩ；密封良好，外观无损，介损测试合格，交流耐压合格，绝缘油测试合格〔5〕油温温度计按制造厂的规定，安装整定配电装置、预埋件及电缆敷设〔1〕设备运到现场后，组织开箱，进行外观检查，检查外形尺寸，无变形，掉漆等现象，仪表、部件完好，备品备件、说明书、合格证等无缺损，开箱记录完整〔2〕盘、柜、箱等与根底槽钢联接紧密、牢固、平整，采用镀锌螺栓联接采用焊接方式连接，焊接处涂防腐漆，做相应处理〔3〕所有盘、柜、箱的水平度、垂直度符合要求〔4〕盘、柜、箱内主要元器件，进行单体调整、试验〔5〕电缆敷设前检查所要敷设的电缆型号与设计是否相同，外观是否有扭绞、压扁、保护层断裂等缺陷高压电缆敷设前做耐压及泄露试验，低压电缆用500VMΩ表测量其绝缘情况，合格后进行敷设〔6〕电缆敷设时在终端及接头附近根据实地情况余留适宜长度，直埋电缆在全长上留少量裕度，并做波浪形敷设〔7〕电缆的弯曲半径不小于电缆外径的10倍〔8〕电缆敷设时无交叉，排列整齐并固定牢固，标志牌完整清晰，直埋电缆沿线及其接头有明显的方位标志〔9〕力缆和控缆分开排列，力缆和控缆假设敷设于同一侧支架上时，力缆放在控缆上面。
〔10〕电缆终端头和接头制作时，严格遵守工艺规程，施工时气候良好，防尘和防污措施可靠〔11〕电缆终端头与接头从开始剥切到制作完毕一次性完成剥切电缆时不伤及芯线和绝缘，包缠绝缘时应内部清洁，无污秽与潮气侵入绝缘层，力缆终端头，电缆接头的外壳与该处的金属护套及铠装层均接地良好，接地线采用铜铰线，其截面不宜小于10mm2电气埋管、埋件〔1〕电缆埋管用电焊焊接时，焊口无裂缝，被连接的两管之间无裂缝，管口无毛刺埋设的管子无堵塞现象，外露管施工时加设保护盖〔2〕埋管中穿一直径2mm的镀锌铅丝，将铅丝露出管路的端口外，并予固定，以备电缆敷设用〔3〕电气埋件及插筋、铁件埋设前均去除外表的锈皮、油漆和油污，安装符合设计要求，且牢固可靠电气照明系统安装工程〔1〕按照施工图纸制定照明灯具、开关、插座等照明器件的采购方案，报监理批准〔2〕照明系统的施工应严格按照〔GB50259-96电气装置工程照明装置施工及验收标准〕执行〔3〕照明灯具、开关、插座等电器产品必须是国家正规厂家的产品，要求有产品合格证、出厂试验证，产品要求为一级产品〔4〕照明线均要求采用铜芯导线，绝缘水平到达国家保准要求，具有产品合格证〔5〕照明系统所有照明线路采用穿管暗铺。
插座、开关也要求采用暗装〔6〕照明系统施工结束后应试验所有回路是否接通，测量其电流、电压、绝缘电阻是否符合设计要求，所有的灯具、插座是否通电接地系统安装工程〔1〕泵站接地网铺设应按设计图纸随土建工程进行，接地母线和接地极均为镀锌钢材，截面符合设计要求镀锌扁铁搭接长度大于其宽度的2倍，焊接后去除焊渣并涂沥青漆〔2〕所有电气设备，设备支架和构架及辅助装置的工作接地、保护接地和防雷接地均连接可靠金属结构物和金属管路以及其它钢构件，楼梯扶手、栏杆、保护网、电缆架和构架等金属件均可靠接地〔3〕工作和保护接地电阻值用JD-2型接地电阻测试仪测试，阻值不大于4欧防雷接地电阻值用接地摇表测试，阻值不大于10欧5施工质量管理水泉湾泵站机电设备安装工程共分33个单元工程，经检验全部合格，其中优良33个单元，优良率100%35KV开关站电气安装工程共7个单元，经检验全部合格，其中优良7个，优良率100%6 水泉湾泵站运行情况坪上应急引水工程水泉湾泵站的机组试运行由坪上水利管理局组织，各施工单位参与，运行内容包括水源地泵站、水泉湾泵站、季庄泵站及水源地至忻州市的所有管道、阀门、井室等首次运行工作完成情况1、 2009年11月18日正式送电，35KV配电柜与两台主变空载运行2、 11月21日至22日，4台机组逐台进行了空载试验，运行时间为2小时。
电流、电压根本平稳，转速根本接近额定转速3、负载试通水2009年11月28日到2009年12月15日，机组带负荷运行本次试通水累计充水158213m3，机组累计运行时间96小时5分钟，其中：1#机组累计运行35小时47分钟；2#机组累计运行10小时53分钟；3#机组累计运行26小时；4#机组累计运行23小时25分钟根据第一次试通水过程中发现的问题，本次试通水前做了详细的准备工作空载试验依据?电动机空载实施细那么?，对水泉湾泵站四台电机分别进行空载实验，每台电机运行时间两小时，对三相电压、三相电流、功率、转速、电机温度等数据进行采集 机组数据汇总表机组编号电压 KV电流 A输入功率KW绕组温度℃轴承温度℃校核功率出厂空载功率KW转速R/MIN环境温度℃ABBCCA平均ABC平均1150115215011531501154150115通过这次空载试验，4台机组根本运行正常，电流、电压、功率根本平稳，转速接近同步转速负载运行运行 本次通水累计充水167300 m3,机组累计运行时间113小时23分钟，单机运行流量0.456 m3/s,双机并联运行流量3/s左右。
1#机组累计开启15次，累计运行48小时34分钟 2#机组累计开启18次，累计运行64小时49分钟水泉湾泵站试运行机组记录表机组编号电压kV电流A功率水位m进口kPa出口MPa阀后MPa流量最高轴温℃转速UABUBCUCAIAIBICkW进水池调压池m3/sr/min114902-514903149041490首台机组启动验收2011年1月13日，由山西省水利厅组织相关单位和专家组成验收组，对坪上应急引水工程水泉湾泵站工程进行了技术预验收和首台机组启动验收经讨论一致认为：水泉湾泵站2#机组作为首台试运行机组，施工质量符合设计要求，通过验收联合试运行2011年5月30日，水泉湾泵站会1#水源泵站和季庄泵站进行联合试运行泵组累计运行时间1#机组143小时33分钟；2#机组297小时31分钟；3#机组136小时01分钟；4#机组158小时07分钟6.4.2 7d内累计运行时间1#机组54小时；2#机组65小时；3#机组57小时04分钟；4#机组57小时47分钟全站联合运行时间1#机组6小时08分钟；2#机组5小时43分钟；3#机组5小时07分钟；4#机组5小时15分钟运行期间，水泵、电机、泵控阀、检修闸阀运行正常，无异常噪音、无渗漏现象发生。
测控设备及计量装置电流、电压、功率、水位、流量、压力、用电度等仪表显示正常7 末台机组启动验收组建立情况：为了能够顺利通过中间机组和末台机组启动验收，我部经研究决定成了立了机组启动运行管理小组:组 长：潘 军副组长：庞建强成 员：王文强 李三明 丁 剑 肖财旺 刘义杰7.2运行管理制度的制定：为了更好完成坪上应急引水工程机组启动运行工作，运行部门特制定了运行相关的管理制度：?水泵运行操作规程?、?电动机空载〔负载〕启动运行规程?、?高压开关柜操作规程?、?低压配电室平安操作规程?、?泵站运行人员值班守那么?、?泵站运行交接班制度?8 经验与建议山西省坪上应急引水工程水泉湾泵站经过试运行，检验了机组和配套设备的运行情况，也检验了运行管理人员的组织和执行能力在往后的运行过程中，应该进一步加强运行人员的组织和执行能力，加强对运行数据的采集和分析下面是赠送的中秋节演讲辞，不需要的朋友可以下载后编辑删除！！！谢谢中秋佳节演讲词推荐中秋,怀一颗感恩之心?老师们，同学们：秋浓了，月圆了，又一个中秋要到了!本周日，农历的八月十五，我国的传统节日——中秋节中秋节，处在一年秋季的中期，所以称为“中秋〞，它仅仅次于春节，是我国的第二大传统节日。
