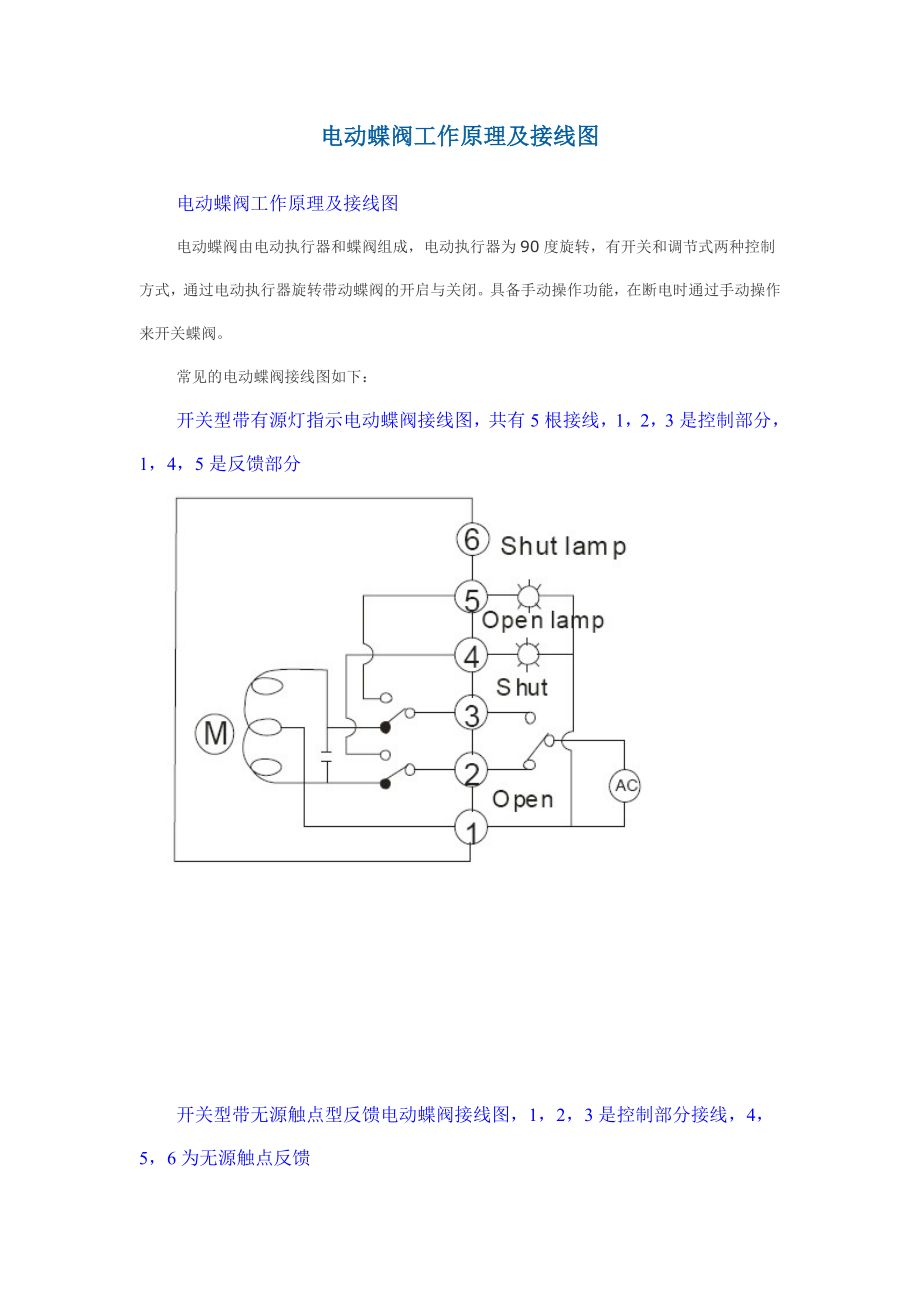

电动蝶阀工作原理及接线图电动蝶阀工作原理及接线图电动蝶阀由电动执行器和蝶阀组成，电动执行器为90度旋转，有开关和调节式两种控制方式，通过电动执行器旋转带动蝶阀的开启与关闭具备手动操作功能，在断电时通过手动操作来开关蝶阀常见的电动蝶阀接线图如下：开关型带有源灯指示电动蝶阀接线图，共有5根接线，1，2，3是控制部分，1，4，5是反馈部分 开关型带无源触点型反馈电动蝶阀接线图，1，2，3是控制部分接线，4，5，6为无源触点反馈 开关型带开度信号反馈电动蝶阀接线图1，2，3为控制接线部分，4，5，6为反馈部分，输出0-5K的电阻值，可以选定 AC380V三相电源电动蝶阀接线图 智能调节式电动蝶阀接线图，输入输出4－20mA 直流DC24V DC12V电动蝶阀接线图 交换正负正开关电动蝶阀同时无源信号反馈。
