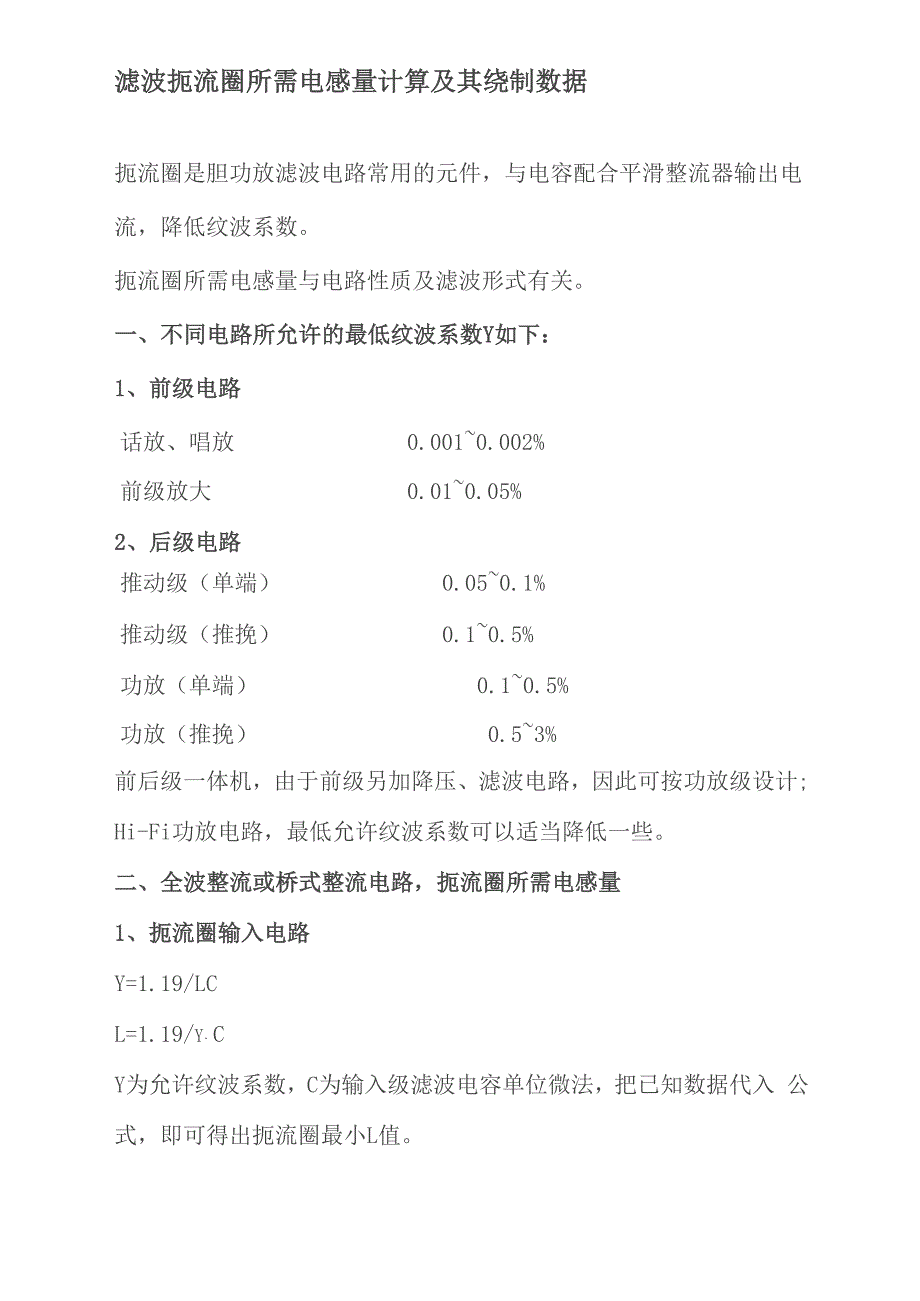

滤波扼流圈所需电感量计算及其绕制数据扼流圈是胆功放滤波电路常用的元件，与电容配合平滑整流器输出电流，降低纹波系数扼流圈所需电感量与电路性质及滤波形式有关一、不同电路所允许的最低纹波系数Y如下：1、前级电路话放、唱放0.001~0.002%前级放大0.01~0.05%2、后级电路推动级（单端）0.05~0.1%推动级（推挽）0.1~0.5%功放（单端）0.1~0.5%功放（推挽）0.5~3%前后级一体机，由于前级另加降压、滤波电路，因此可按功放级设计;Hi-Fi功放电路，最低允许纹波系数可以适当降低一些二、全波整流或桥式整流电路，扼流圈所需电感量1、扼流圈输入电路Y=1.19/LCL=1.19/y・CY为允许纹波系数，C为输入级滤波电容单位微法，把已知数据代入 公式，即可得出扼流圈最小L值2、CLC （n型滤波）电路Y=3439/C1 ・C2・L・R C1、C2分别为输入和输出电容量，单位微法；L为所需扼流圈电感（H）； R为负载端直流电阻 二Uo'/Io' Uo'与Io'分别为负载端所需直流电压与负载消耗的总电流因此该公式可以变换为：Y=3439Io'/C1・C2・L・ Uo'L=3439Io'/C1.C2.y. Uo' 。
一般扼流圈都取4、5、10、15、20H等标准值，因此按计算出来 的L值，选取大于最接近的标准值即可输入端电压Uo=1.1Uo'，输入电流Io=1.1Io'扼流圈的最大电压降不能超过Uo的10%，一般取5% （直流电阻V 0.05 ・Uo/Io）三、线径计算d（mm） =0.65~0.7 JIo （A）三、常用扼流圈绕制数据E字铁芯，最大磁通密度10000高斯电感(H)电流(mA)铁芯截面枳(cm2)匝数线径(mm)气隙(mm)10251.1231620.110.1415252.038720.110.1710502.2331620.160.2815502.838720.160.3520503.1844720.160.3051003.1820350.220.40101004.5431620.220.57102009.0731620.311.141025011.331620.351.421025019.020000.372.251030018.5331630.381.701030026.022500.463.131040032.022500.513.131050036.025000.563.15。
