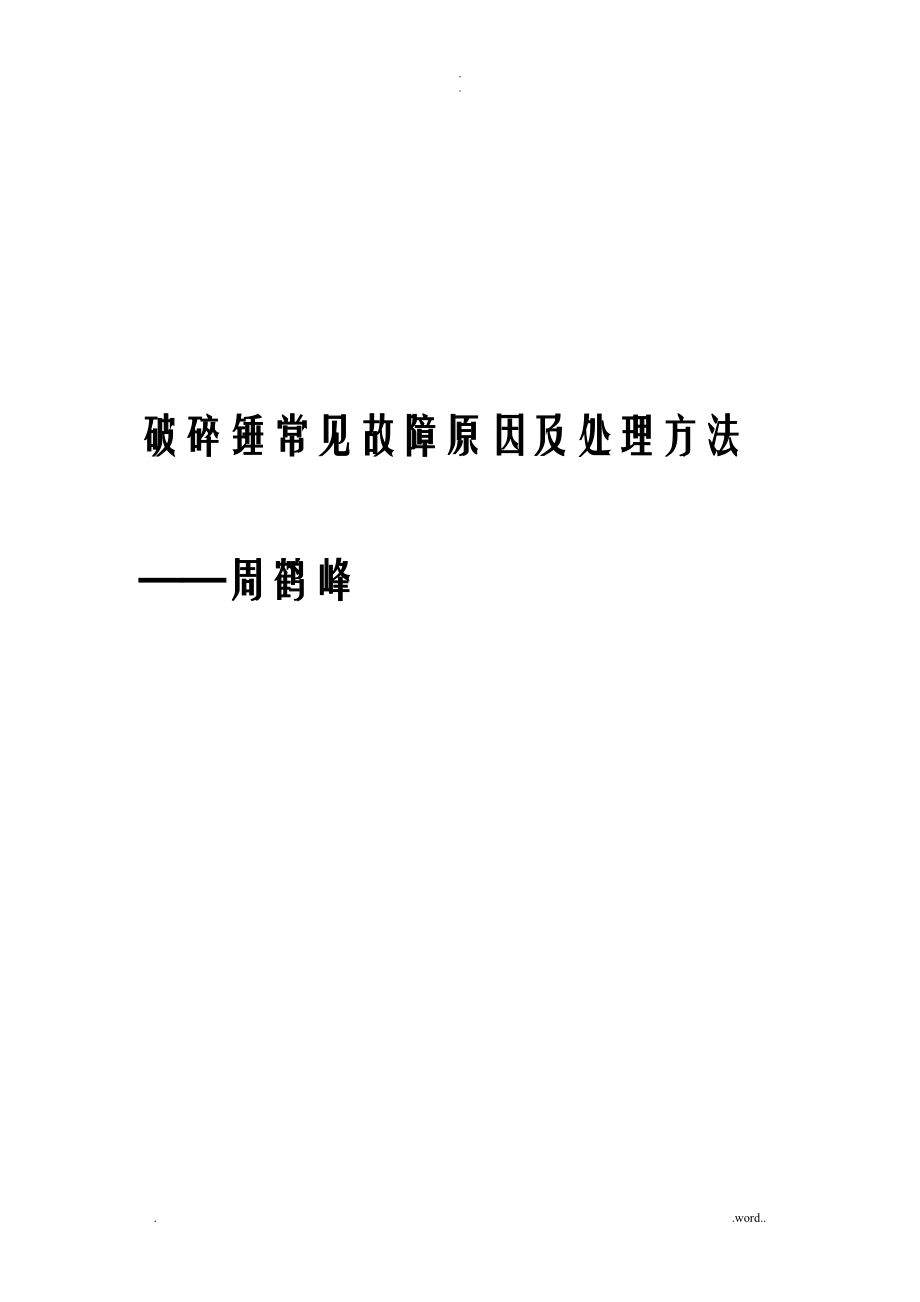

.破碎锤常见故障原因及处理方法——周鹤峰XX信威工程机械公司 2021-06-11问题 1.黑油的产生？产生原因：导致挖掘机液压系统黑油的不仅仅是有粉尘引起的，也是由于加注黄油不规X造成的例如：当衬套与钢钎的之间的间距超过8毫米的时候〔小拇指能够插进去〕，建议跟换衬套，平均每更换2个下衬套需要更更换1个上衬套在更换油管，钢管，回油滤芯等液压附件的时候，需要将接口处的粉尘或者杂物清理干净后才能松开更换加注黄油的时候需要将破碎锤提起，钢钎压到活塞里面，每次加注时只需加注标准黄油枪的半枪即可〔因为如果在加注黄油时没有压紧钢钎的，此时加注的黄油会在钢钎槽的上限位，钢钎工作的时候黄油就会直接蹿到破碎锤的主油封处，随着活塞的往复运动将黄油带入到破碎锤中缸体内，再随着破碎锤中缸体内的液压油混入到挖掘机的液压系统内，是液压油变质，发黑〕处理方法：1． 正确使用打黄油的姿势。
2． 加装回油过滤器装置3． 加装喷水装置，减少外界灰尘4． 上下衬套磨损过大，适时更换衬套5． 进气单向阀坏或堵塞，定期检查单向阀6． 及时更换防尘封7． 正确使用破碎锤〔不要经常在偏打〕8． 注意钢钎尺寸与衬套是否匹配问题 2.破碎锤没有力气？产生原因：锤没有力气，原因很多，如氮气压力不够，管路的油压不够等等还与当时当地的天气及矿石的硬度有关处理方法：1. 首先检查氮气的压力够不够2. 检查静态油压够不够3. 检查工作油量是否充足4. 钢钎尺寸，护板螺丝是否松动5. 衬套间隙及磨损的状况6. 测试液压油是否够用7. 截止阀未全开8. 溢流阀锁紧螺母松动以上全部正常的话：⑴先导A口压力缺乏或备用阀卡，内泻大量⑵主进油或回油堵塞⑶活塞或控制阀内泻量大⑷动力源不够或大泵内泻如果是带蓄能器的破碎锤锤还要检查蓄能器的皮碗是否破裂问题 3.破碎锤漏油？产生原因：破碎锤漏油的原因也是很多的，这要分不同部位处理方法：1． 活塞处漏油：⑴观察其日常的维护方式，对本体解体检查，有大量的液压油泄漏并且浑浊，尾部衬套和活塞间混有大量的黄油和液压油混合物 这是由于加注黄油不当引起的及时更换密封组件，并向客户说明正确的打黄油方式。
⑵发现有液压油泄漏且破碎锤壳体锈蚀严重由于客户长期不用，保存方式不对，造成了水蚀，锈迹直接造成了活塞密封件的拉伤损害，进而造成漏油，向客户说明，长期保存的方式：把氮气放掉，并且把钢钎压进去，上缸体一端要高于下部⑶观察起操作方式，有大量刨挖动作，使大量的小碎石屑带入壳体内，造成活塞密封件的磨损，进而产生漏油向客户说明正确的操作方式，防止此类情况再次发生2.氮气室与中缸体接缝处漏油： 氮气室与中缸体接缝的“O〞圈磨损3.换向阀底座与中缸体处漏油：换向阀底座的〞o〞型圈损坏4.中缸体和油管接口的连接面：产生原因：O型密封圈磨损或油管本体接口松动更换O型圈，按规定的扭矩拧紧5.中缸体与上缸体的连界面漏油：O型圈及密封圈加强圈磨损拉伤，破碎锤本体螺丝松动及时更换O型圈密封圈及加强圈，安规定扭紧扭矩9. 控制阀箱和控制阀盖的连接处漏油：O型圈磨损，控制阀盖螺丝松动更换O型圈，扭矩拧紧除了以上的原因，油封老化，液压油过脏，引起拉伤，衬套间隙过大，斜打，破坏油膜等等也容易引起漏油问题4.破碎锤螺栓经常断裂？产生原因：由于破碎锤工作环境比拟恶劣，所以它的零件很容易磨损的，螺栓经常断裂在一定程度上也是正常的现象，另外，在破碎锤工作时会产生强大的振动力，这会导致护板螺栓和贯穿螺栓松动，在螺栓的螺纹处就会经常受到疲劳性损伤最终导致断裂。
具体原因如下：1. 护板变形2. 焊接处脱焊，引起变形3. 本身质量问题，强度不够4. 单根受力，受力不均匀〔没有定期检查〕5. 受外力作用引起6. 压力过大，震动过大引起7. 空打等操作不当引起处理方式：每20个小时，对螺栓拧紧规X操作方式，尽量少做刨挖等动作问题 5.空打对破碎锤有什么害处？产生原因：不规X操作，破碎锤在空打的时候，活塞将冲击力传输给钢钎，钢钎将冲击力转移给钢钎销，钢钎销在承受强大冲击力的时候就容易断裂钢钎销在受到冲击的时候会前后将这股冲击力分散给钢钎销横销，这时钢钎横销就会顶钢钎横销的内孔，从而导致内孔边缘处的蹦块开裂，最终导致下缸体断裂经常空打会使前体，扁销，螺栓等断裂，护板，大臂，钢钎等打裂，软管，硬管漏油处理方式：将打击矿石压紧后进展破碎作业，打击角度为85度——95度向客户说明按照破碎锤使用说明书上的方式规X操作问题 6.破碎锤停顿打击？产生原因：导致不打击的原因也比拟多：例如：在破碎锤工作过程中停顿打击：1. 换向阀卡在对破碎锤进展解体检查后，发现其他完好，在检查换向阀发现其滑动发涩较易发卡，拆下换向阀阀芯后，发现阀体上已经有多处拉伤〔更换换向阀阀芯〕2. 衬套更换不当。
破碎锤在更换衬套后，发生停顿工作的故障，压下不打击，稍提起后有打击动作由于更换衬套后，使活塞位置更要靠上，造成缸体内一些小的换向阀控制油路在起始位置就已经关闭，换向阀停顿工作造成破碎锤停顿工作〔更换原装或者正规的衬套〕3. 后盖进油〔上缸体〕破碎锤在打击过程中逐渐无力，最后停顿打击在测量氮气压力压力过高，释放后，能打击，不久又停顿打击，测量后压力又变高在解体后发现上缸体内充满液压油，活塞无法向后压缩，造成破碎锤无法工作〔换密封组件〕4. 管路中蓄能器部件掉落管路中在检查过程中发现换向阀中变形的零部件卡死换向阀除了以上原因外，挖机阀片卡死，或者阀片上的O型圈从槽里出来，也造成破碎锤不打击问题 7.破碎锤打击频率无法调节？产生原因：针对破碎锤频率调节器进展检查，在拆下频率调节后检查各O型圈发现有变形与破损，造成无法改变频率处理方法：更换调节器O型圈问题 8.新装破碎锤不打击？产生原因：可能是管路接反，管路应该是驾驶室一侧为高压，一侧为低压，实际却安装反向造成破碎锤不工作也是能是挖机多路阀上的阀片卡死上下软管安装不正确 驾驶室一边高一侧低处理方法：1. 正确安装管路2. 确保阀片正常的运作。
问题 9.活塞前端破损？产生原因：破碎锤在使用过程中发生掉落金属的碎片，碎片为前盖后掉落拆下后，发现活塞前端的打击面已破损，在检查该破碎锤使用的钢钎，为用户自制的硬度过高，当高于活塞的硬度后，在作业过程中，使得活塞前端磨损比拟快处理方法：1. 将活塞头部用磨光机修正，但是要在一定的极限尺寸内2. 向客户讲明购置纯粹的部件〔钢钎〕问题 10.破碎锤钢钎断裂怎么判断是否是质量问题？处理方法：钢钎的断裂大概有两种情况：1. 断裂⑴断口断面，主要是看的钢钎的纹路，如图，这样就属非正规操作方式引起的，也是钢钎断裂面最普遍的类型，这种主要是由于下套，钢钎，内套的磨损造成钎杆打击角度不正常，产生曲折应力造成钢钎的断裂这种断裂的钢钎我们是不包的⑵断口位置这种断裂，钢钎外表没有明显的外伤，破损断面凹凸不平，在破损开场时的反方向有碎片⑶断裂起点位置2. 尾部打坏⑴坏面的位置⑵面的大小还有长时间不用，铁杆应做防锈处理，生锈的钎杆热处理层被破碎，将造成疲劳破坏杠杆式作业，疲劳性损坏，腐蚀以上的类型不数质保X围在保修X围内的，由内部材质的缺陷造成的故障是质保的材质在制造过程中渗入异物，从内部开裂，与波纹在边缘不同。
断面凹凸不平，水波纹在开场点内部问题 11.使用破碎锤前为什么要暖机？〔东空〕产生原因：这是由东空锤本身的特点决定的，东空锤打击力大，频率很快，这就比其他锤磨损密封组件要快的多，所以暖机能够减缓油封磨损的进程·液压油在静止状态的时候是呈固态的油膜黏附在活塞和油封之间，破碎锤暖机就是让湿润的液压油冲刷相对固态的液压油膜，建立起新的液压油膜将油封撑开，以保证活塞和油封不会在初期产生拉伤损害当锤开场工作时候，是处于冷机的状态，突然过来热油，热胀冷缩，会对油封造成不小的损害，加上快频率的运动，会比拟容易产生漏油以及油封更换频繁等现象所以用锤前暖机，无论对客户还是我们都是利大于弊的处理方法：跟客户耐心解释暖机的好处：防止漏油，延长破碎锤易损件寿命，对挖机本身有也好处，并以生活中的实际例子向客户证明暖机好处：汽车在使用时也是要暖机的，原因不言而喻暖机程序：将破碎锤垂直离地，脚踩脚踏阀约1∕3的行程，看见主进油管有略微的抖动〔靠近驾驶室一侧的油管〕，保持脚踩行程20-40分钟左右问题 12.更换导向套间隙是多少？不及时更换会有什么情况？处理方法：一般来说是八毫米左右〔小拇指能伸进下缸体里〕如果不及时更换，会产生以下后果：⑴钢钎与衬套间隙过大，在破碎作业中会使得粉尘，异物等等进入缸体内，随着钢钎的往复运动，磨损拉伤密封组件，造成漏油，黑油等等现象。
⑵由于间隙过大，会有单边受力，破坏油膜致使中缸体活塞拉伤⑶打击过程中致使钢钎尾部平面和活塞打击端平面不能面与面的接触，最终导致钢钎尾部打坏⑷当活塞不能垂直上下往返运动的时候就会偏磨缸体，造成缸体快速失圆，当失圆度过大时候破碎锤内部就会产生内泄，破碎锤打击力降低⑸降低活塞和钢钎的使用寿命问题 13.破碎锤正常工作的油压是多少，油压过高或上下对破碎锤和挖机有什么影响？处理方法：对于新挖机来说，一般都是200-220之间，对于旧挖机来说一般是230以上油压过低的话，会使得破碎过程中力气不大过高的话，打击的力气很大，但是对挖机液压泵和锤的本身磨损会很严重：锤的护板，大臂，压板等等焊缝处开裂螺栓容易断裂，软管，硬管漏油，挖机和破碎锤性能早期下降厉害问题 14.漏气的原因有哪几种？产生原因：⑴气封油封损坏，或是本身存在质量问题⑵阀芯损坏⑶上缸体有裂缝⑷正常的损失处理方式：1. 检查氮气阀石头损坏可将肥皂水抹在氮气阀周围一圈，充上氮气，观察周围和充气口是否有气泡2. 氮气室O型圈损坏：将肥皂水涂在中缸体和氮气室连接的位置，如有气泡产生，更换2道气封3. 进回油口有气泡产生，证明活塞环外圈的O型圈损坏，需要更换。
4. 破碎锤在工作时漏气，表示活塞环内的气封损坏了，需要更换5. 换向阀底座螺栓和贯穿螺栓螺母处出现漏气的现象，很有可能是氮气室本体材料有沙眼或者开裂等等情况造成问题 15.氮气室漏油会出什么状况？处理方式：刚开场打击慢且没有力气，随后停顿打击，后体内有液压油，放氮气会有雾状的液压油喷出问题 16.破碎锤出现打击频率不稳是什么情况？ 处理方式：⑴可能是主机的问题引起的不稳⑵液压油过少，流量缺乏⑶溢流阀损坏⑷活塞，控制阀，备用阀，有轻微的拉伤⑸管路压力不够⑹管路堵塞⑺破碎物体反作用力引起的不稳⑻螺栓松动，钢钎尺寸不对问题 17.回油不畅容易造成什么情况？产生方式：⑴破碎锤打击无力⑵频率过慢⑶油温易高⑷浪费柴油 还有容易造成破碎锤打击频率不稳，此类情况容易发生在回油滤芯没有按规定时间更换，造成滤芯堵塞，阻碍回油路上的畅通回油管直接回到多路阀内，长期工作以后，多路阀就容易发卡液压油升温较快，降低破碎锤的打击效果问题 18.破碎锤管路安装好没有压力应该检查哪些？处理方式：⑴检查管路是否安装正确⑵截止阀翻开检测管路是否有压力或者压力是否正常⑶检查溢流阀是否损坏⑷A口是否有足够的压力⑸以上都正常的话，看看备用阀是否卡住。
问题 19.破碎锤发卡主要原因有哪些，如何判断？产生原因：1. 活塞和换向阀拉毛2. 备用阀和溢流阀发卡3. 液压油缺乏4. 油路不顺，处于半堵不堵的状态5. 先导压力缺乏6. 衬套间隙过大或一场磨损以东空锤为例：东空锤构造简单，运动部件只有2个，活塞和换向阀芯当破碎锤不打击时，可先检查破碎锤的氮气压力是否过高〔氮气压力过高会叮嘱活塞导致冲击器不正常工作〕，然后在检查换向阀芯石头有卡住的现象，如果都没有，那么有可能是活塞卡住缸体导致〔此时破碎锤应该伴有轻微漏油的情况〕问题 20.管路液压油进空气会造成什么情况？造成后果：1. 容易产生气蚀，严重时会使某些部位漏油2. 打击不正常3. 破碎锤打击无力或者频率不正常4. 使管路和垂体异常损坏问题 21.活塞外表有白凹是什么原因?产生原因：1. 生锈引起的腐蚀2. 保养不当，或者在水下作业时没有加装专用的设备3. 长期在沿海作业，或停放时间长4. 停放位置不正确，应该上缸体略高于下缸体 问题 .22古河锤和东空锤有什么区别？处理方式：以F22和TNB151LU为例，1． 东空打击力很大，大于古河，频率快，效率相对较高2． 运动部件少，出现问题部位较少，维修简单，使用寿命长。
3． 售后效劳有东空专业团队组成，效劳到位及时4． 购置本钱高，但是使用本钱低，能给客户节省很多时间和不必要的麻烦 问题 23.为什么古河防尘一道，东空防尘两道？处理方式：东空二道防尘是上XX空公司针对中国市场破碎锤特殊情况而专门设计的，破碎锤在中国使用一般都是超负荷作业，所以加一道防尘装置，给锤多增加了一层保护，相对古河防尘效果更好 能防止拉伤，漏油，延长锤的寿命 .word..。
