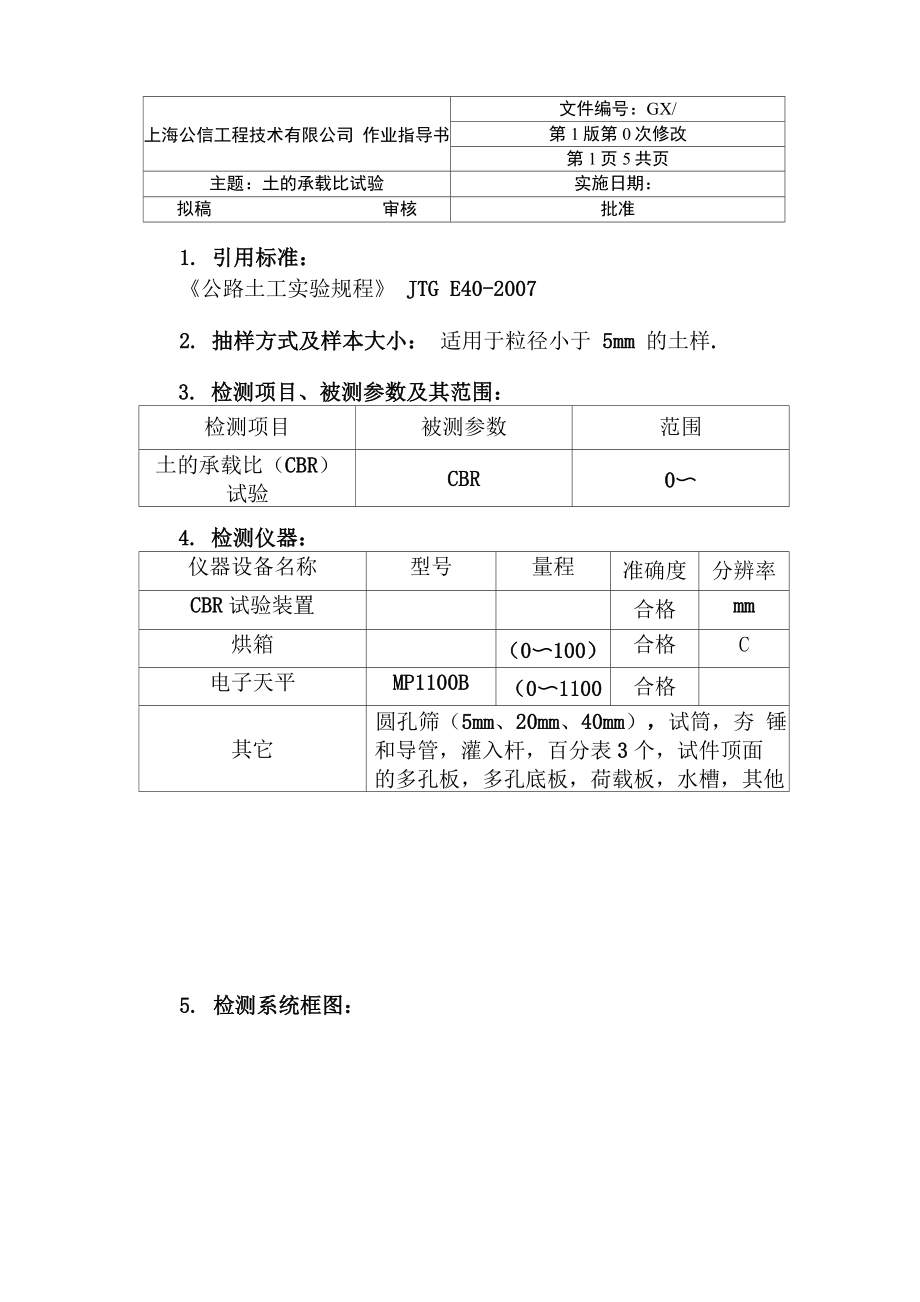

上海公信工程技术有限公司 作业指导书文件编号：GX/第1版第0次修改第1页5共页主题：土的承载比试验实施日期：拟稿 审核批准1. 引用标准：《公路土工实验规程》 JTG E40-20072. 抽样方式及样本大小： 适用于粒径小于 5mm 的土样.3. 检测项目、被测参数及其范围：检测项目被测参数范围土的承载比（CBR） 试验CBR0〜4. 检测仪器：仪器设备名称型号量程准确度分辨率CBR试验装置合格mm烘箱（0〜100）°C合格C电子天平MP1100B（0〜1100）g合格其它圆孔筛（5mm、20mm、40mm），试筒，夯 锤和导管，灌入杆，百分表3个，试件顶面 的多孔板，多孔底板，荷载板，水槽，其他5. 检测系统框图：6. 检测前、后，对被测样品、检测仪器、环境要求、设备安装 的检查： 检测前应检查试样是不是具有代表性、有无杂质，并风干过筛 检查仪器是不是处于正常状况，不然及时检修检测后：做好环境卫生及仪具清洁维修保养工作7. 检测步骤： 称试筒本身质量，将试筒固定在底板上，将垫块放入筒内并在垫 块上放一张滤纸，安上套环将1份试料，按（T0131 — 93）表中II-2规定的层数和每层击数， 求试料的最大干密度和最正确含水量。
将其余3份试料，按最正确含水量制备3个试件将一份试料平 铺于金属盘内， 按事前计算得的该份试料应加的水量（参照 （T0131-93 ）中公式（）均匀地喷洒在试料上有小铲将试料充分拌和到均匀状态，然后装入密闭容器或塑料口袋 内浸润备用浸润时刻：重粘土不得少于24h,轻粘土可缩短到12h，砂土可缩 短到1h，天然砂砾可缩短到2h左右制每一个试件时，都要取样测 定试料的含水量注：需要时，可制备三种干密度试件如每种干密度试件制 3 个， 那么共制 9 个试件每层击数别离为30、50 和 98 次，使试件的干密 度从低于 95％到等于 100％的最大干密度将试筒放在坚硬的地面上，取备好的试样粉3〜5次倒入筒内（视 最大粒径而定）按五层法时，每层需试样约900g （细粒土）〜1100g （细粒土）；按三层法时，每层需试样 1700g 左右（其量应使击实后 的试样高出1 /3筒高1〜2血）正平表面，并略加压紧，然后赶规定 的击实数进行第一层的击实，击实时锤应自由落下，锤迹必需均匀散 布于试样面上第一层击实完后，将试样层面“拉毛”，然后再装入 套筒，重复上述方式进行其余每层试样的击实大试筒击实后，试样 不宜高出筒高 10mm。
卸下套环，用刮刀沿试筒顶修平击实的试件表面不平整处用细料修 补掏出垫块，称试筒和试件的质量膨胀量实验步骤：在试件制成后，取下试件顶面的破残滤纸，放一张好的滤纸，并在 上面安装附有调剂杆的多孔板，在多孔板上加4块载荷板将试筒与多孔板一路放入槽内（先不放水），并用拉杆将模具拉紧， 安装百分表，并读取初读数向水槽内放水，使水自由进到试件的顶部在泡水期间，槽内水面 应维持在试件顶面以上大约25mm通常试件要泡水4日夜泡水终了时，读取试件上百分表的终读数从水槽中掏出试件，倒出试件顶面的水，静置15min,让其排水， 然后卸去附加荷载和多孔板、底板和滤纸，并称量，以计算试件的湿 度和密度的转变贯入实验： 将饱水实验终了的试件放到路面材料强度实验仪的起落台上，调整 偏球座，使贯入杆与试件顶面全面接触，在贯入杆周围放置4块荷载 板先在贯入杆上施加45N荷载，然后将测力和测变形的百分表的指针 都调至零点加荷使贯入杆以l~min的速度压入试件，记录测力计百分表某些 整读数（入如20、40、60）时的贯入量，并注意使贯入量为250X10 -2mm时，能有5个以上的读数因此，测力计内的第一个读数应是贯 入量30X10-2mm左右。
8. 结果计算及数据处置：一样采纳贯入量为时的单位压力与标准压力之比作为材料的承载 比（CBR）即：CBR = P/7000X100式中：CBR—承载比，％；P—单位压力，kPa同时计算贯入量为5mm时的承载比：CBR = P/10500X100如贯入量为5mm时的承载比大于时的承载比，那么实验要重作如 结果仍然如此，那么采纳5mm时的承载比8.如依照 3 个平行实验结果计算得的承载比变异系数 C 大于V 12％，那么去掉一个偏离大的值，取其余两个结果的平均值如小于 12%，且3个平行实验结果计算的干密度误差小于cm3，那么取3个 结果的平均值如3个实验结果计算的干密度误差超过cm3,那么去 掉一个偏离大的值，取其两个结果的平均值承载比小于 100，相对误差不大于 5%;承载比大于 100，相对误差 不大于 10%9. 在检测进程中发生异样现象时的处置方法： 被测件损坏或被测件工作异样：取样重做 第一次测量超差，分析缘故，取样重做 检测结果散布太大，取样重做10. 在检测进程中发生意外事故时的处置方法：停电、停水、停气或发生其它非人力可幸免的自然灾害时，对 检测结果有阻碍时，需取样重做。
检测仪器设备发生意外损坏，停止检测，上报维修11. 出具报告：出具统一格式的报告。
