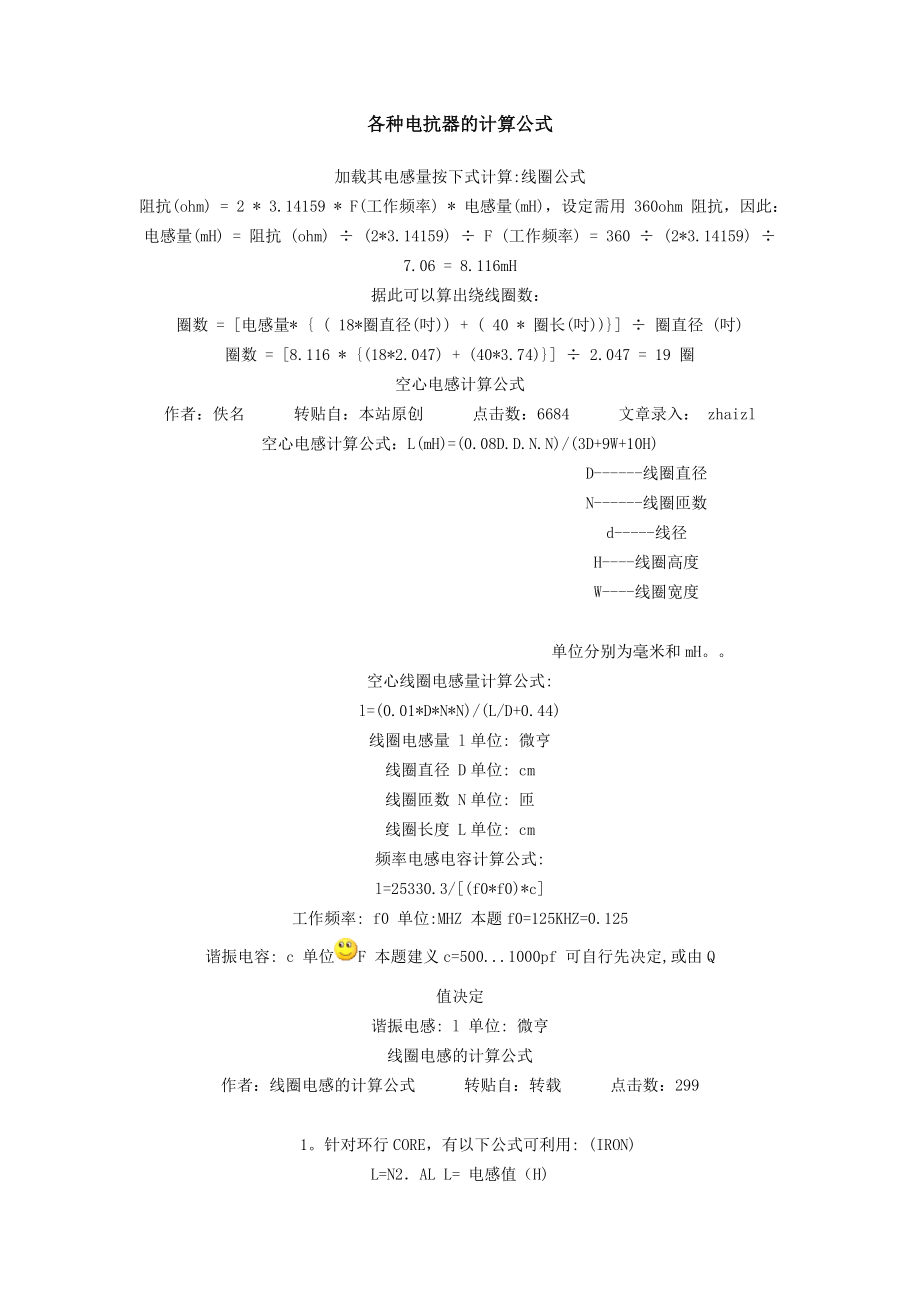

各种电抗器的计算公式加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此： 电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式作者：佚名 转贴自：本站原创 点击数：6684 文章录入： zhaizl 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式 转贴自：转载 点击数：299 1针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。
介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中 μ0 为真空磁导率=4π*10(-7)10的负七次方）μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1N2 为线圈圈数的平方S 线圈的截面积，单位为平方米l 线圈的长度， 单位为米k 系数，取决于线圈的半径（R)与长度(l)的比值计算出的电感量的单位为亨利k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.220 0.12字号： 大 中 小 电感的计算公式线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)， 设定需用 360ohm 阻抗，因此： 电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式 空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。
空心线圈电感量计算公式: l=(0.01*D*N*N)/(L/D+0.44) 线圈电感量 l单位: 微亨 线圈直径 D单位: cm 线圈匝数 N单位: 匝 线圈长度 L单位: cm频率电感电容计算公式: l=25330.3/[(f0*f0)*c] 工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位F 本题建义c=500...1000pf 可自行先决定,或由Q值决定 谐振电感: l 单位: 微亨 线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON) L=N2．AL L= 电感值（H) H-DC=0.4πNI / l N= 线圈匝数(圈) AL= 感应系数 H-DC=直流磁化力 I= 通过电流(A) l= 磁路长度（cm) l及AL值大小，可参照Microl对照表 例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH 当流过10A电流时，其L值变化可由l=3.74(查表) H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后） 即可了解L值下降程度(μi%)2.介绍一个经验公式 L=(k*μ0*μs*N2*S)/l 其中 μ0 为真空磁导率=4π*10(-7)。
10的负七次方） μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1 N2 为线圈圈数的平方 S 线圈的截面积，单位为平方米 l 线圈的长度， 单位为米 k 系数，取决于线圈的半径（R)与长度(l)的比值 计算出的电感量的单位为亨利 k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.220 0.12三 相 交 流 进 线 电 抗 器 的 设 计 计 算 来源:输配电设备网 当 选 定 了 电 抗 器 的 额 定 电 压 降 Δ UL， 再 计 算 出 电 抗 器 的 额 定 工 作 电 流 In以 后 ， 就 可 以 计 算 电 抗 器 的 感 抗 XL。
电 抗 器 的 感 抗 XL由 式 （ 3） 求 得 ： 请登陆:输配电设备网 浏览更多信息 XL=Δ UL/In (Ω )(3) 有 了 以 上 数 据 便 可 以 对 电 抗 器 进 行 结 构 设 计 电 抗 器 铁 芯 截 面 积 S与 电 抗 器 压 降 Δ UL的 关 系 ， 如 式 （ 4） 所 示 ： 式 中 ： Δ UL— — 单 位 V； f— — 电 源 频 率 （ Hz） ； B — — 磁 通 密 度 （ T） ； N— — 电 抗 器 的 线 圈 圈 数 ； Ks— — 铁 芯 迭 片 系 数 取 Ks=0.93 电 抗 器 铁 芯 窗 口 面 积 A与 电 流 In及 线 圈 圈 数 N的 关 系 如 式 (5)所 示 ： A=InN/(jKA)(5)式 中 ： j— — 电 流 密 度 ， 根 据 容 量 大 小 可 按 2～ 2.5 A/ mm2选 取 ； KA— — 窗 口 填 充 系 数 ， 约 为 0.4～ 0.5 铁 芯 截 面 积 与 窗 口 面 积 的 乘 积 关 系 如 式 （ 6） 所 示 ： SA=UI/(4.44fBjKsKA× 10－4)（ 6） 由 式 (6)可 知 ， 根 据 电 抗 器 的 容 量 UI(=Δ ULIn)值 ， 选 用 适 当 的 铁 芯 使截 面 积 SA的 积 能 符 合 式 (6)的 关 系 。
假 设 选 用 B=0.6 T， j=200 A/cm2 ， Ks=0.93，KA=0.45， 设 A=1.5S,则 电 抗 器 铁 芯 截 面 与 容 量 的 关 系 为 ： 为 了 使 进 线 电 抗 器 有 较 好 的 线 性 度 ， 在 铁 芯 中 应 有 适 当 的 气 隙 调 整 气 隙 ， 可 以 改 变 电 感量 气 隙 大 小 可 先 选 定 在 2～ 5 mm内 ,通 过 实 测 电 感 值 进 行 调 整 来源:输配电设备网7 电 抗 器 电 感 量 的 测 定 7． 1 直 流 电 抗 器 LDC电 感 量 的 测 定 铁 芯 电 抗 器 的 电 感 量 和 它 的 工 作 状 况 有 很 大 关 系 ， 而 且 是 呈 非 线 性 的 ， 所 以 应 尽 可 能 使 电抗 器 处 于 实 际 工 作 条 件 下 进 行 测 量 图 4所 示 是 测 量 直 流 电 抗 器 的 电 路 在 电 抗 器 上 分 别 加 上 直 流 电 流 Id与 交 流 电 流 I～ ， 用 电 容 C=200 μ F隔 开 交 直 流 电 路 ， 测 出 LDC两 端 的 交 流 电 压 U～ 与 交 流 电 流 I～ ， 可 由 式 （ 9） 、 式 （ 10） 式 近 似 计 算 电 感 值 L。
7． 2 交 流 电 抗 器 电 感 量 的 测 定 带 铁 芯 的 交 流 电 抗 器 的 电 感 量 不 宜 用 电 桥 测 量 ， 因 为 测 电 感 电 桥 的 电 源 频 率 一 般 是 采 用 1 000 Hz， 因 此 测 电 感 电 桥 只 可 用 于 测 量 空 心 电 抗 器 对 于 用 硅 钢 片 叠 制 而 成 的 交 流 电 抗 器 ， 电 感 量 的 测 量 可 用 工 频 电 源 的 交 流 电 压 表 — — 电 流 表 法 测 量 ， 如 图 5所 示 通 过 电 抗 器 的 电 流 可 以 略 小 于 额 定 值 ， 为 求 准确 可 以 用 电 桥 测 量 电 抗 器 线 圈 内 阻 rL， 每 相 电 感 值 可 按 式 （ 11） 计 算 ： 来源:输配电设备网 来源:输配电设备网 式 中 ： U— — 交 流 电 压 表 的 读 数 (V)； I— — 交 流 电 流 表 的 读 数 (A)； rL— — 电 抗 器 每 相 线 圈 电 阻 (Ω ) 由 于 电 抗 器 线 圈 内 阻 rL很 小 ， 在 工 程 计 算 中 常 可 忽 略 。
常用单位换算公式面 积 换 算 1平方公里（km2）=100公顷（ha）=247.1英亩（acre）=0.386平方英里（mile2） 1平方米（m2）=10.764平方英尺（ft2） 1平方英寸（in2）=6.452平方厘米（cm2） 1公顷（ha）=10000平方米（m2）=2.471英亩（acre） 1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2） 1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2） 1平方英尺（ft2）=0.093平方米(m2) 1平方米（m2）=10.764平方英尺（ft2） 1平方码（yd2）=0.8361平方米（m2） 1平方英里（mile2）=2.590平方公里（km2） 体 积 换 算 1美吉耳（gi）=0.118升（1） 1美品脱（pt）=0.473升（1） 1美夸脱（qt）=0.946升（1） 1美加仑（gal）=3.785升（1） 1桶（bbl）=0.159立方米（m3）=42美加仑（gal） 1英亩·英尺＝1234立方米（m3） 1立方英寸（in3）=16.3871立方厘米（cm3） 1英加仑（gal）=4.546升（1） 10亿立方英尺（bcf）=2831.7万立方米（m3） 1万亿立方英尺（tcf）=283.17亿立方米（m3） 1百万立方英尺（MMcf）＝2.8317万立方米（m3） 1千立方英尺（mcf）=28.317立方米（m3） 1立方英尺（ft3）=0.0283立方米（m3）=28.317升（liter） 1立方米（m3）=1000升（liter）=35.315立方英尺（ft3）=6.29桶（bbl） 长 度 换 算 1千米（km）=0.621英里（mile） 1米（m）=3.281英尺（ft）=1.094码（yd） 1厘米（cm）=0.394英寸（in） 1英寸（in）=2.54厘米（cm） 1海里（n mile）=1.852千米（km） 1英寸（fm）=1.829（m） 1码（yd）=3英尺（ft） 1杆（rad）=16.5英尺（ft） 1英里（mile）=1.609千米（km） 1英尺（ft）=12英寸（in） 1英里（mile）=5280英尺（ft） 1海里（n mile）=1.1516英里（mile） 质 量 换 算 1长吨（long ton）=1.016吨（t） 1千克（kg）=2.205磅（lb） 1磅（lb）=0.454千克（kg）[常衡] 1盎司（oz）=28.350克(g) 1短吨（sh.ton）=0.907吨（t）=2000磅（lb） 1吨（t）=1000千克（kg）=2205磅（lb）=1.102短吨（sh.ton）=0.984长吨（long ton） 密 度 换 算 1磅/英尺3（lb/ft3）=16.02千克/米3（kg/m3） API度＝141.5/15.5℃时的比重－131.5 1磅/英加仑（lb/gal）=99.776千克/米3（kg/m3） 1波美密度（B）＝140/15.5℃时的比重－130 1磅/英寸3（lb/in3）=27679.9千克/米3（kg/m3） 1磅/美加仑（lb/gal）=119.826千克/米3（kg/m3） 1磅/（石油）桶（lb/bbl）=2.853千克/米3（kg/m3） 1千克/米3（kg/m3）=0.001克/厘米3（g/cm3）=0.0624磅/英尺3（lb/ft3） 力 换 算 1牛顿（N）＝0.225磅力（lbf）=0.102千克力（kgf） 1千克力（kgf）=9.81牛（N） 1磅力（lbf）=4.45牛顿（N） 1达因（dyn）=10-5牛顿（N） 温 度 换 算 K＝5/9（°F+459.67） K=℃+273.15 n℃=(5/9·n+32) °F n°F=[(n-32)×5/9]℃ 1°F=5/9℃（温度差） 压 力 换 算 1巴（bar）=105帕（Pa） 1达因/厘米2（dyn/cm2）=0.1帕（Pa） 1托（Torr）=133.322帕（Pa） 1毫米汞柱（mmHg）=133.322帕（Pa） 1毫米水柱（mmH2O）=9.80665帕（Pa） 1工程大气压=98.0665千帕（kPa） 1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2） =0.0098大气压(atm) 1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴（bar）=0.068大气压（atm） 1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）时间的单位换算1秒=1000毫秒(ms) 1毫秒=1／1,000秒(s) 1秒=1,000,000 微秒(μs) 1微秒=1／1,000,000秒(s) 1秒=1,000,000,000 纳秒(ns) 1纳秒=1／1,000,000,000秒(s) 1秒=1,000,000,000,000 皮秒(ps) 1皮秒=1／1,000,000,000,000秒(s) 电容单位换算法；毫；微；纳；皮1F(法拉)=1000mF(毫法) ，1(毫法) =1000uF(微法) ，1(微法) =1000nF(纳法) ，1(纳法)=1000pF(皮法)。
规则：单位省略表示为pF，例如101(pF)=10 * 10^1 = 100pF = 0.1nF；104(pF)=10 * 10^4 = 100000pF = 0.1uF；105(pF)=10 * 10^5 = 1000000pF = 1uF电压单位换算1KV=1000V,1V=1000mV, 1mV=1000μV,1μV=1000nV,1nV=1000pV.赫兹的单位换算Hz（赫兹） 1赫兹=秒分之一通常的定义是波形每秒钟变化或振动的次数 kHz 1000次/s（秒） 1kHz=1000Hz MHz 100万次/s（秒） 1MHz=1000kHz GHz 10亿次/s（秒） 1GHz=1000MHz电感的计算公式加载其电感量按下式计算:线圈公式 阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此： 电感量(mH) = 阻抗 (ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH 据此可以算出绕线圈数： 圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋) 圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈 空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H) D------线圈直径 N------线圈匝数 d-----线径 H----线圈高度 W----线圈宽度 单位分别为毫米和mH。
空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125 谐振电容: c 单位:PF 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式 1针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nH L=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。
介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中 μ0 为真空磁导率=4π*10(-7)10的负七次方）μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1N2 为线圈圈数的平方S 线圈的截面积，单位为平方米l 线圈的长度， 单位为米k 系数，取决于线圈的半径（R)与长度(l)的比值计算出的电感量的单位为亨利k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.220 0.12 电流的换算定义，流过导体横截面的电量与其所用的时间的比值；单位国际制单位是安培，符号是A，其他单位有毫安mA、微安uA、千安kA等；单位换算为：1A=10的负3次方千安=10的3次方毫安=10的6次方微安。
电流:电流单位之间的换算.1A=1000mA=1000000μA电压的换算定义，导体两端的电势之差；国际制单位为伏特，简称伏，符号为V，其他单位有知伏KV，毫伏mV等，单位换算为：1V=10的负3次方千伏=10的3次方伏；在理论上有MV，即兆伏，但在实际中一般电压没有这样高，因此也一般没有人用电压:电压单位之间的换算.(电压单位有MV吗?不是小写m,是大写M)电阻的换算定义，导体对电流的阻碍作用，定义式R=U/I国际制单位为欧姆，简称欧电阻:电阻单位之间的换算.1KΩ=1000Ω。
