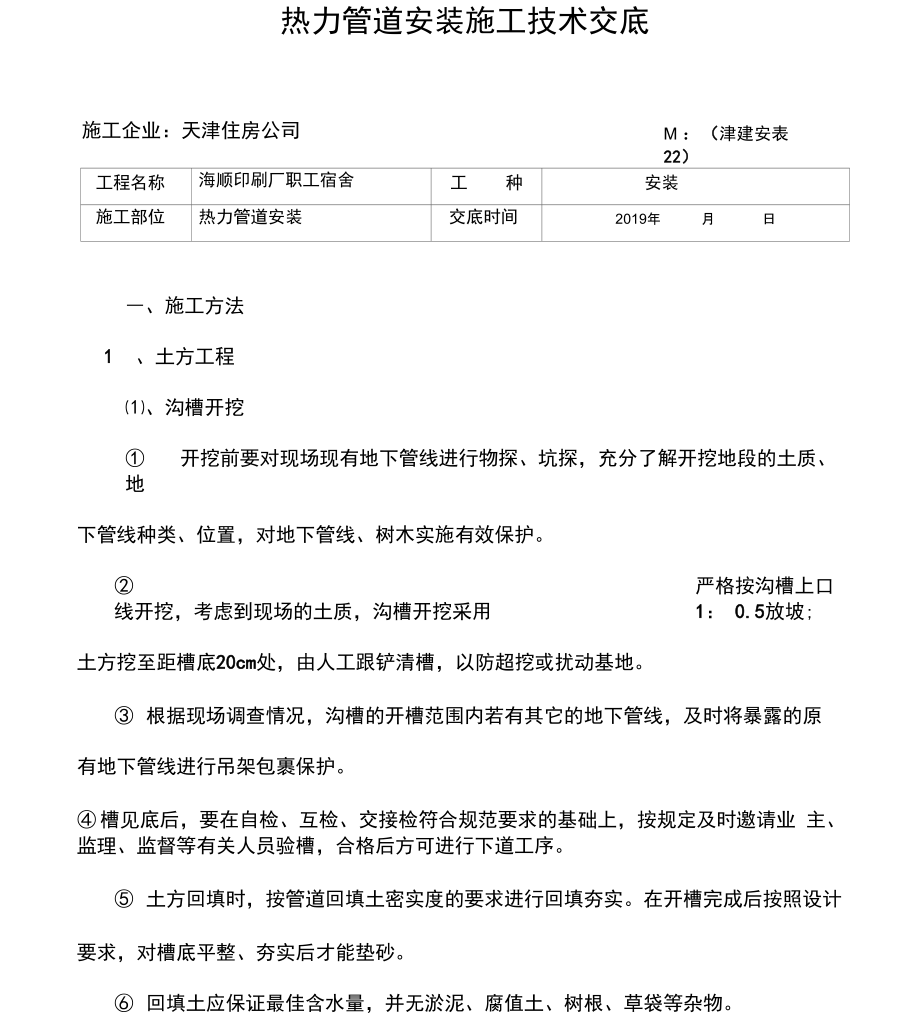

热力管道安装施工技术交底工程名称海顺印刷厂职工宿舍工 种安装施工部位热力管道安装交底时间2019年 月 日施工企业：天津住房公司M ：（津建安表 22）―、施工方法1 、土方工程⑴、沟槽开挖① 开挖前要对现场现有地下管线进行物探、坑探，充分了解开挖地段的土质、地下管线种类、位置，对地下管线、树木实施有效保护② 严格按沟槽上口线开挖，考虑到现场的土质，沟槽开挖采用 1： 0.5放坡;土方挖至距槽底20cm处，由人工跟铲清槽，以防超挖或扰动基地③ 根据现场调查情况，沟槽的开槽范围内若有其它的地下管线，及时将暴露的原有地下管线进行吊架包裹保护④ 槽见底后，要在自检、互检、交接检符合规范要求的基础上，按规定及时邀请业 主、监理、监督等有关人员验槽，合格后方可进行下道工序⑤ 土方回填时，按管道回填土密实度的要求进行回填夯实在开槽完成后按照设计要求，对槽底平整、夯实后才能垫砂⑥ 回填土应保证最佳含水量，并无淤泥、腐值土、树根、草袋等杂物2 、砂垫层施工⑴、砂垫层厚度为100-150mm施工时严格按设计图纸要求实施，待槽底平整 夯实，验收合格后实施⑵、砂垫层铺垫采用平板夯夯实后， 再挂线用杠尺刮一遍，以保证平整、美观。
3)、管底及侧部砂应过粗筛，防止保温层损伤；热力工程回填砂至管顶以上300mm 采用细砂或中砂3 、管道安装热力工程直埋保温管是厂家按照设计图纸的要求，将管道的防腐、保温等加 工工序 完成，制成成品运到施工现场，直接进行安装施工现场的对接焊口防腐、 保温及管材 的选购，由备案的管长生产厂家中择优购买在签订购买合同之前， 邀请监理单位和设 计单位到生产厂家对管材的质量、生产工艺、供应能力和厂家 资质进行考察，考察合格 后再成批供应在管道加工生产之前，将管道平面布置图及节点详图给管材供应厂家，要求 厂家按照设计图的要求进行管道的放样加工，并将加工好的管节按顺序编码待 管材运送到施工现场后，按照大样图在沟槽上排管管道安装应使用边线控制管道的直顺度，保证钢管受热后变形是沿管道轴线方向 变化尽量减少安装时造成的附加应力对管道变形的影响调直后的管道应处于 自由状态，禁止强制调直⑴、管材检验a 、预制保温管厂家资质认证b 、管材合格证书、使用说明书c 、管材预制分布工序进行监督检查d 、外壳表面光滑、无裂缝、划痕、砂眼、抽查强度及密封性要求e、聚氨酯发泡充实无死结，取样抽查符合指标2)、管材的搬运a 、管材的吊装、装卸必须采用宽 100mn 以上吊装带起吊，拖挂车必须采用弧 形垫目 上铺橡胶板，确保管材保温外壳或防腐层不被破坏。
b、 管材现场码放时，铺草袋或堆细土堆设支点放管，防止保温层受损并要 求搭设 棚架，防止管道在阳光下长时间暴晒C\为防止蒸汽管保温材料受潮或浸水，在运送和现场码放时，必须用较厚的塑料薄 膜将管端口包裹严实，或者用橡皮环圈紧紧塞住钢套管，待焊接安装时再将其去掉⑶、下管下管前，应根据管厂提供的排布方案排管争取在吊车下管时一步到位，减少钢管 的二次倒运⑷、管道对口及焊接 根据管厂提供的资料，DN300以上管道长度为6-8米，DN300以下管道长度为11-1250 米，然后再米因此，可以先在槽上将管分段转动焊接，总长度不超过 下槽，进行固定焊口焊接对于沟槽内的固定焊接，要在下管前在槽底的管口处 挖设耳 坑，以方便焊接时的工作面① 对口吊装必须采用吊装带② 管子对口必须先修，使管口端面、坡口角度、钝边符合要求，管子端面与管中心 线垂直对口时，两管纵向焊接错开的环向距离不小于100mm纵向焊缝必须避开支架③ 对口间隙经检查合格后方可点焊，点焊要对称实施，点焊与焊接采用的焊条应 相同④ 参加焊接的焊工，必须经考试合格、持证上岗⑤ 焊接时将铝制护罩盖在露出的泡沫层表面，用高度活性的去油剂去除多余的油 渍，焊口处应打磨成坡口。
⑥ 焊口不得有夹渣、气孔、表面连续光滑蒸汽钢管和外套管的焊缝要错开，必须符合规范规定的要求焊条在使用前进行烘干处理，现场人员必须使用保温干燥筒装 带焊条，随用随取，防止受潮，影响焊接质量⑦ 管道焊接时尽量采用转动焊接，减少固定焊口在未经水压试验合格之前， 各接口处焊缝不得涂刷油漆和进行保温定焊口焊接时，其管道坡口形式、加工方法和转动焊接一样，顺序为：仰 焊 T立焊 T 平焊⑨ 不合格的焊接部位，应采取可靠的补焊措施进行返修同一部位返修次数不 能超 过两次管道焊完后，清除内腔焊渣及其他附着物，并将内腔清扫干净 施工时严格执行《城市供热管网工程施工及验收规范》及《现场设备、工业管道焊接工 程施工及验收规范》，并要符合保温管生产企业的安装标准4 、管道附件安装⑴' 蝶阀'球阀到达现场后，按照有关要求进行检验，核对附件设备的公称 直径' 设计压力、钢号和规格型号等是否符合设计要求，并进行标识，分类码放 并覆盖保护 需进行检测的设备及时送检⑵' 安装前，认真学习设计图纸及有关规范'规程的技术要求，掌握技术标准，了 解设备的性能⑶、安装前请甲方及监理检查合格后方可安装所有设备必须有厂家的合格证⑷'安装阀门'管件的位置应准确，轴线与管线一致，无倾斜'偏心现象。
闸阀的开关应灵活⑸' 安装阀门前必须将挡片或圭寸闭物清除掉，并在关闭状态下安装5 '管道试压管道试压'清洗工作在钢管安装'焊接工序验收合格后进行试压前要做好沟槽的排水工作，保证排水畅通具体施工时，要在管线最低点的疏水井处设置 集水坑，并设置DN150的排水泵6台，将试压清洗水排至地面排水系统⑴、管道试压① 管道试压前要制定详细的施工方案，并报请建设单位及监理单位审批②试压前，对补偿器进行加防止升压时被拉开要详细检查管身'管件'设备安装等环节无缺陷，以保证试压的顺利进行③ 当室外气温低于零度，试压时对外露管道部分采取草帘覆盖的保温措施，防止管道内的试压水冻结，试压完成后要及时将管道内的试压水排出④ 试压开始后，每次升压0.2Mpa，检查管线确保没有问题后再继续升压当压力达到设计试验压力后，稳压10分钟无渗漏，再将试验压力升至工作压力，用1kg的小锤在焊缝周围对焊缝逐个敲打检查，在30分钟内无渗漏且试验压力下降 不超过0.2 x98.1kPa为合格⑤ 试验用的压力表已校核，精度不低于1.5级，表的最大刻度值不小于试验压力的 1.5倍，表的数量不少于2块⑥ 管道试压过程中，要视情况多次开启排气阀。
⑵）、管道清洗① 管道试压完成后随后进行管道冲（吹）洗工作② 冲洗时先将系统内的流量孔板' 滤网'调节阀阀芯和止回阀阀芯拆除排气管 要引出室外，管口不得向下冲洗完毕后，要恢复拆下来的设施及部件③ 冲洗前要充分浸泡管道冲洗管道先冲洗支线，待水质合格后关闭分支阀门再冲 洗干线全线通水加压进行冲洗，冲洗时逐根冲洗，反复数次，待排出的水达到要求后, 冲洗完毕⑶' 管道试运行管线总验收合格后，在热源工程已具备供热运行条件的情况下，根据建设单位的 统一安 排，配合建设单位热力站管理人员，进行管道的试运行工作6 、管道接口防腐保温为了保证焊接接口的防腐、保温层的施工质量，本工程所有现场的管道接口 防腐、 保温层施工均由预制管厂家现场实施但在施工过程中，要按照设计要求， 严格监督施 工质量防腐、保温层的施工应在管道试压合格后进行⑴在实施防腐'保温施工前，必须将钢管表面进行除锈'脱脂处理可用喷射、酸洗除锈，除锈等级要达到 Sa2.5 级（近白级）⑵防腐层结构为石油沥青防腐，具体为：冷底子油一沥青马蹄脂 1.5mm一 PVC防水卷材（沥青玻璃布油毡）一沥青马蹄脂1.5mn—牛皮纸⑶防腐层必须用测厚仪进行厚度抽查，针孔检查，电火花测漏仪检测，粘附力检测。
⑷管线防腐同时采用阴极保护装置，管线每隔 100米设一套阴极保护装置⑸保温层的施工应该在防腐层施工完成后进行， 保温材料米用聚氨酯发泡，外 加高密度聚乙烯保护皮7 '阀门井的砌筑⑴砌筑水泥砂浆采用机械拌合，其配比应准确并经试验确定，拌合后的流动性控制 在：砖拱为 5~7mm 墙为 7~10mm 所用砂浆必须在其初凝前使用完毕； 已凝 结的砂浆严禁 使用⑵砌筑用砖应符合设计强度要求，使用前，必须经试验合格后方准使用① 与砼基础相接的砌筑应先清扫，并用水冲刷干净② 根据中心线放出墙基线'撂底摆缝，符合要求后砌筑③ 常温施工'砌筑用砖应浸水，不得有干心现象⑶砌筑时，砂浆应满铺满挤，直墙应挂线砌体表面应平直，随砌随找，不得敲打找平；每米高的墙体砖层应一致，墙高超过 1.2m 时，需设立“皮数杆”以控 制层厚与墙顶标咼，每日砌筑咼度不应超过 1.2m地下管线及其他地上地下设施的加措施⑴、在管道施工开始前，先联系有关部门，了解本施工段原有地下管线的情 况，并采用人工将已有老管线进行探挖，进行标设⑵、在新管线施工前，召集施工技术人员研讨最佳施工方案，减少对原有管线的破坏，做到既保证原有地下管线安全，又确保施工顺利进行。
⑶、施工时，设置专职人员负责该处施工，保证工程质量三、 质量保证措施 ⑴、施工技术人员施工前有交底，施工中有检查指导，施工后能验收，超前控制⑵、检验试验人员对各种进场材料除要检查材料的合格证之外， 及时对各种材料进行必要的试验，并进行标识，发现问题及时反馈，进行处理⑶、设置质量控制点，严格按照规范执行，专人负责其质量⑷、加强质量意识教育，提高全员的质量意识⑸、⑹、执行有见证取样和送检制度的各项要求四、安全、文明施工及环境保护措施加强技术培训，提高施工人员技术水平，测量及质控人员做到持证上岗1 、安全措施⑴、对施工人员进行安全教育，施工人员向作业班组进行技术交底的同时，必须 向班组进行安全交底，其中要包括机械安全交底⑵' 作业班组必须严格按方案'交底单施工，不得私自更改2 、土方工程安全保护⑴、在距槽边1.5m处设栏杆围护，并设夜间警示灯⑵' 每天有专人注意对槽帮的安全检查，发现问题及时处理（如摘帽'放坡等）⑶、上、下沟槽走安全梯，安全梯有足够强度及稳定性，且要有安全牢靠的扶手⑷'在沟槽上搭设安全牢固的通行便桥，便桥要设栏杆封闭⑸'若现场开槽过程中地质条件出现与地勘报告及设计图纸严重不符时， 现场施工员要及时汇报总工，由总工根据施工规范及现场经验来确定采用支护或是增 大放坡 系数。
3 '临时用电安全防护⑴'临时用电实行电工班长负责制，现场用电必须由专业电工接线⑵'配电箱至开关箱和开关箱至用电设备的缆线， 按规定架空或埋地敷设，严禁人踩'车轧'水泡，保持绝缘良好⑶'开关箱至用电设备（指定的）'手持电动工具距离不超过 5m⑷、项目部电工组定期对现场用电进行检查在大风和雨' 雪天气，增加巡视检查， 及时发现和排除电气事故隐患4 '施工机械安全防护⑴' 挖土机'罐车'吊车等大型市政工程施工机械的有效证件齐全， 在作业前施工员向司机作安全交底，并派有配合经验的专人指挥所有外租机械进入现场 前签定 安全责任协议书⑵、机械挖土，启动前应检查离合器' 钢丝绳，经空车试运转正常后再开始作 业⑶'汽车吊有灵敏可靠的限位装置，吊钩有防脱钩装置措施，不 得将⑷'机械操作中进铲不应过深，提升不应过猛⑸'机械应停在坚实的地基上，如基础过差，应米取走道板等加挖土机履带与掏空的基坑平行 2 米停'驶运土车辆不宜靠近基坑平行行驶， 防止塌 方、翻车⑹、向汽车卸土应在车子停稳后进行，禁止铲斗从汽车驾驶室上越过⑺、车辆进出处，如有地下管线(道)必须辅设厚钢板，或浇捣砼加⑻、施工中注意对沟槽边坡的随时安全检查，发现问题及时处理。
5 、现场文明施工措施施工现场场容⑴、施工现场排水设施通畅，确保临时道路畅通；生活、生产垃圾及时清理⑵、施工现场标志清晰、明确、整齐各种警告标志灯、牌和护栏齐全、有 效、规范、标准⑶、施工现场设置现场标志牌，标志牌的尺寸、内容符合规定，埋设牢固现场料具⑴、施工现场的机械设备和施工工具按指定的位置码放整齐⑵、木材、模板等码放整齐，下垫100mM 1OOmn方木，码放高度不超过1・5m用后 及时清退，不可长期堆放在现场⑶' 水泥入库保管，分类码放，设有明确的标识，做好防潮工作⑷、砖的码放要成丁成行，高度不超过1.5m⑸、砂石成堆，做到不混不串，清底使用6 '环境保护措施防扬尘措施⑴、施工现场周围设置围挡，主要道路硬化并保持清洁⑵、垃圾、渣土及时清运，严禁凌空抛洒垃圾、渣土⑶、尽量减少现场堆土，土堆采用密目网苫盖⑷、土方运输时防止遗洒、飞扬，卸车时采取有效措施，减少扬尘5)、工地出口设置冲洗设施，运输车辆驶出现场要将车轮和槽帮冲洗干净⑹、水泥、石灰等可能产生扬尘污染的建材必须库房存放或严密遮盖⑺、施工现场制定洒水降尘制度，配备洒水设备，由文明施工小队指定专人 负责现场洒水降尘和及时清理浮土，正常情况下每天上、下午各洒水一遍，遇到 风沙天气，每天洒水四遍，保证道路有车辆通过时不扬尘且无水洼、泥浆。
⑻、租用符合环保要求的运输车辆并与之签订协议: ①进入现场放慢车速，防止扬尘② 车厢苫盖严密，防止洒落或细小颗粒材料的飞扬③ 外租车辆必须接受环保部门及施工单位的检查④ 禁止车辆带泥上路⑼、施工现场设置的搅拌设备，搭设封闭式围挡并安装喷雾除尘装置防止水污染措施 、现场所有油料均存放在进行防渗漏处理的油料库内，以防油料渗入地下、施工现场民工宿舍设置的临时食堂的所有污水均经过隔油池外排，隔油 池定期清掏8 、防止固体废弃物污染措施(1)、施工现场定期进行清理，施工剩余砼用于场地硬化，其余施工垃圾及时 外运 至建设单位指定地点2)、现场草帘、塑料布用后及时收集、清理，码放后及时苫盖，防止风刮飞 扬被交底人：交底人：年 月 日年月 日。
