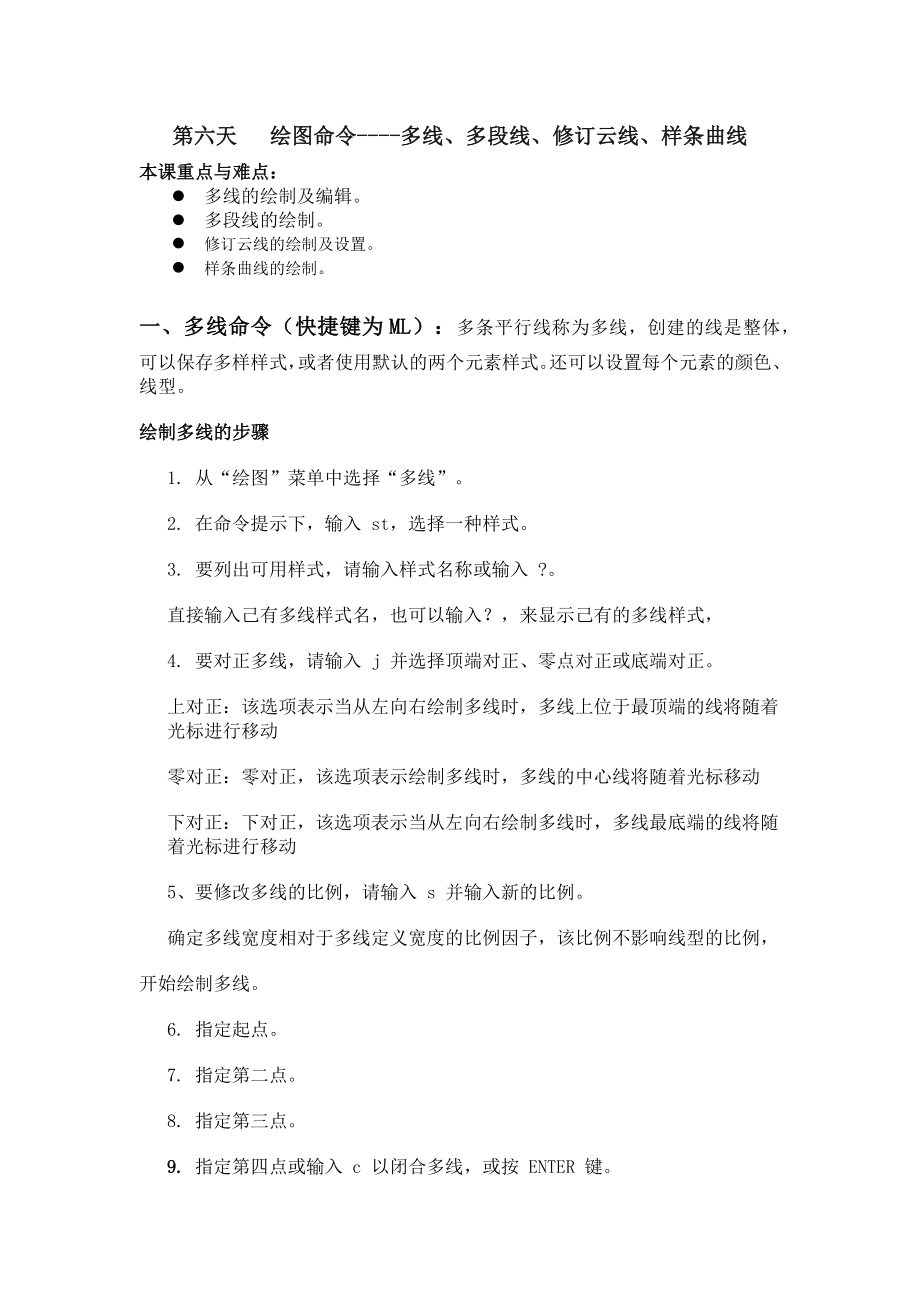

第六天 绘图命令----多线、多段线、修订云线、样条曲线本课重点与难点：l 多线的绘制及编辑l 多段线的绘制l 修订云线的绘制及设置l 样条曲线的绘制一、多线命令（快捷键为ML）：多条平行线称为多线，创建的线是整体，可以保存多样样式，或者使用默认的两个元素样式还可以设置每个元素的颜色、线型绘制多线的步骤 1. 从“绘图”菜单中选择“多线” 2. 在命令提示下，输入 st，选择一种样式 3. 要列出可用样式，请输入样式名称或输入 ? 直接输入己有多线样式名，也可以输入？，来显示己有的多线样式，4. 要对正多线，请输入 j 并选择顶端对正、零点对正或底端对正 上对正：该选项表示当从左向右绘制多线时，多线上位于最顶端的线将随着光标进行移动零对正：零对正，该选项表示绘制多线时，多线的中心线将随着光标移动下对正：下对正，该选项表示当从左向右绘制多线时，多线最底端的线将随着光标进行移动5、 要修改多线的比例，请输入 s 并输入新的比例 确定多线宽度相对于多线定义宽度的比例因子，该比例不影响线型的比例，开始绘制多线 6. 指定起点 7. 指定第二点 8. 指定第三点 9. 指定第四点或输入 c 以闭合多线，或按 ENTER 键。
编辑多线样式的步骤 1. 从“格式”菜单中选择“多线样式” 2. 在“多线样式”对话框中，从列表里输入多线名称，单击添加按纽添加一个多线类型）3. 选择“元素特性” 4. 在“元素特性”对话框的“元素”下，可以单击添加按纽，在两条线之间添加直线5.在列表中选中不同的线,并改变其颜色,线型. 8. 在“多线样式”对话框中选择“保存”，将对样式的修改保存到 MLN 文件中 9. 选择“确定”，退出对话框 编辑多线：在修改菜单中→对象中→多线1．添加和删除多线顶点 可以在多线中添加或删除任何顶点 2．编辑多线交点 如果图形中有两条多线，则可以控制它们相交的方式多线可以相交成十字形或 T 字形，并且十字形或 T 字形可以被闭合、打开或合并3.单个剪切 剪切多线上的选定元素选择样例图像后，AutoCAD 显示以下提示： AutoCAD 将多线上的选定点用作第一个剪切点并显示以下提示： 选择第二个点: 在多线上指定第二个剪切点4.全部剪切 将多线剪切为两个部分选择样例图像后，AutoCAD 显示以下提示：AutoCAD 将多线上的选定点用作第一个剪切点并显示以下提示： 选择第二个点: 在多线上指定第二个剪切点 5.全部接合 将已被剪切的多线线段重新接合起来。
选择样例图像后，AutoCAD 显示以下提示AutoCAD 将多线上的选定点用作接合的起点并显示以下提示： 选择第二个点: 在多线上指定接合的终点 二、多段线命令（PL）：是作为单个对象创建的相互连接的序列线段，画出来是一个整体，而直线创建的是独立的对象，多段线可以创建直线段，弧线段或两者的组合线段绘制多段线的操作方法绘制方式 1.直接在绘图工具栏上点击多段线按纽2.在绘图菜单下单击多段线命令3.直接在命令中输入快捷键PL创建步骤：1.从命令行内输入命令的快捷键PL确定2.用鼠标左键确定多段线的起点3.根据命令行的提示修改线宽(W)确定→㈠起点宽度，㈡端点宽度A圆弧：可以画出弧线L直线：可画出直线来4.拖动鼠标给以线段的方向,直接拖出线段长度确定多段线与线的区别1. 直线有三个交点,多段线有两个交点2. 多段线有粗细,直线无粗细3. 多段线是一个整体图形,而每条线都是一个单体4．多段线可以创建直线段，弧线段或两者的组合线段直线不能绘制弧线三、修订云线命令绘制方式: 1.直接在绘图工具栏上点击修订云线按纽2.在绘图菜单下单击修订云线命令创建修订云线的步骤 1. 在“绘图”菜单中，单击“修订云线”。
2. 根据提示，指定新的最大和最小弧长，或者指定修订云线的起点 3. 默认的弧长最小值和最大值设置为 0.5000 个单位弧长的最大值不能超过最小值的三倍 4. 沿着云线路径移动十字光标要更改圆弧的大小，可以沿着路径单击拾取点 5. 可以随时按 ENTER 键停止绘制修订云线 6. 要闭合修订云线，请返回到它的起点四、样条曲线命令（SPL）：制做不规则图形，表现在山峰，池塘等绘制方法: 1.直接在绘图工具栏上点击样条曲线按纽2.在绘图菜单下单击样条曲线命令3.直接在命令中输入快捷键SPL创建样条曲线的步骤 1. 在“绘图”菜单中，单击“样条曲线”，或者输入快捷键SPL2. 根椐提示，单击第一点，第二点，当要结束命令按三次空格键/回车/右键或都输入C闭合3. 拟合公差：实际曲线与所指定点偏离的距离课后练习：掌握本节所学内容，并完成一套施工图。
