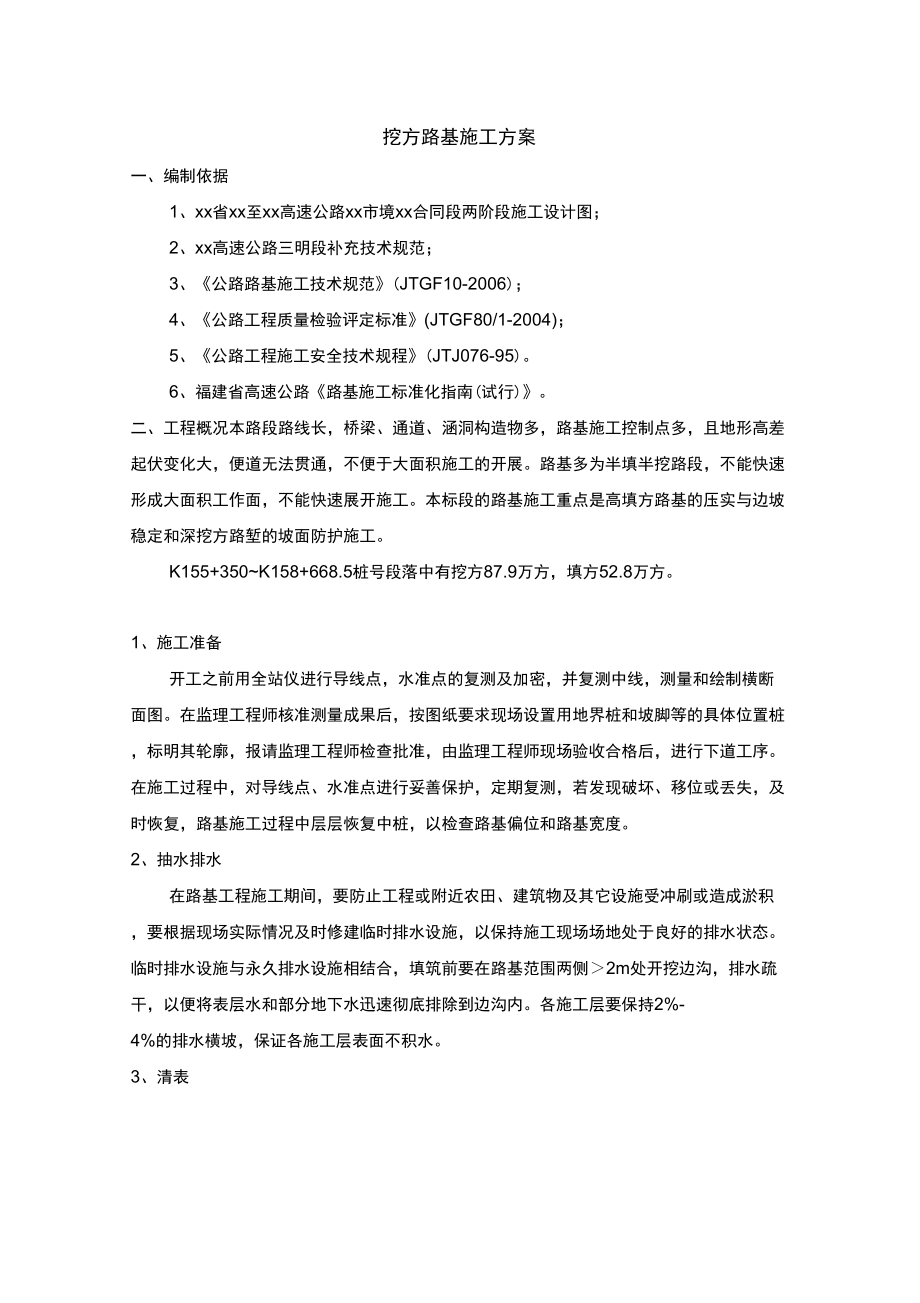

挖方路基施工方案一、编制依据1、xx省xx至xx高速公路xx市境xx合同段两阶段施工设计图；2、xx高速公路三明段补充技术规范；3、《公路路基施工技术规范》(JTGF10-2006)；4、《公路工程质量检验评定标准》(JTGF80/1-2004)；5、《公路工程施工安全技术规程》(JTJ076-95)6、福建省高速公路《路基施工标准化指南(试行)》二、工程概况本路段路线长，桥梁、通道、涵洞构造物多，路基施工控制点多，且地形高差起伏变化大，便道无法贯通，不便于大面积施工的开展路基多为半填半挖路段，不能快速形成大面积工作面，不能快速展开施工本标段的路基施工重点是高填方路基的压实与边坡稳定和深挖方路堑的坡面防护施工K155+350~K158+668.5桩号段落中有挖方87.9万方，填方52.8万方1、施工准备开工之前用全站仪进行导线点，水准点的复测及加密，并复测中线，测量和绘制横断面图在监理工程师核准测量成果后，按图纸要求现场设置用地界桩和坡脚等的具体位置桩，标明其轮廓，报请监理工程师检查批准，由监理工程师现场验收合格后，进行下道工序在施工过程中，对导线点、水准点进行妥善保护，定期复测，若发现破坏、移位或丢失，及时恢复，路基施工过程中层层恢复中桩，以检查路基偏位和路基宽度。
2、抽水排水在路基工程施工期间，要防止工程或附近农田、建筑物及其它设施受冲刷或造成淤积，要根据现场实际情况及时修建临时排水设施，以保持施工现场场地处于良好的排水状态临时排水设施与永久排水设施相结合，填筑前要在路基范围两侧＞2m处开挖边沟，排水疏干，以便将表层水和部分地下水迅速彻底排除到边沟内各施工层要保持2%-4%的排水横坡，保证各施工层表面不积水3、清表在施工前，根据路基宽度及红线确定现场工作界线，重新放样红线桩，并保护界线外的植物及构造物路基用地范围内树木、灌木丛等均应在施工前砍伐或移植用推土机清路基表层0.3m并且堆放在指定位置，以后作为绿化工程用土挖机配合人工挖除红线内树根、竹根农作物、草根系、树根要全部清除干净4、路堑开挖本标段共需开挖土方313万m,土方开挖使用主要机械有挖掘机、自卸汽车、推土机等开挖前对土石的工程分级与类别按规范进行鉴定，然后确定施工分类路堑开挖方式根据地形情况、岩状形状、路堑断面及其长度并结合土石方调配情况来确定，过程中若发现土层地质有变化时，应及时通知设计单位和监理工程师，修改施工方案和挖方边坡平缓面上短而浅的土石路堑采用全断面开挖平缓横坡上一般土石路堑采用横向台阶开挖。
大而深的路堑采用纵向台阶开挖破碎、裂隙发育的强风化粉砂岩采用大马力推土机和大马力挖掘机进行松动、开挖、装车对次坚石及坚石视开挖深度及地质、地形情况，分别采用浅孔控制爆破、炮眼法松动爆破等方法施工工艺流程如下：4.1、测量放样：根据路基原地面标高和路基设计宽度、坡度用cad绘制路基横断面图，确定开口线，用全站仪放样，放出路基的上口线，撒白灰做标记4.2、挖方施工：根据原地面和设计标高，确定挖深，施工时避免超挖用挖掘机挖装至载重汽车内，运送到路基填方段4.3、槽底整平、碾压：装载机开挖时预留一定的深度，挖完后用T140推土机粗平，再用平地机精平，然后用YZT16振动压路机碾压经自检及监理工程师抽检合格后进行换填施工4.4、石方爆破根据路基横断面地质图，路基土质主要为坡积粘土、砂土状强风化粉砂岩、碎块状强风化粉砂岩、弱风化粉砂岩，岩土力学指标显示，弱风化粉砂岩单轴抗压强度指标达到60Mpa以上，属次坚石，坚石，无法进行直接开挖，需进行爆破施工根据施工现场山体特点的多样性、地质条件复杂性和工程环境情况以及路基开挖的工程技术要求，认为采用浅孔松动爆破的方式进行开采作业，是较为经济、合理、快速的施工方法。
本工程段落内，拟采用的爆破层厚度控制在2米以内，炮孔施工主要机具采用手持式凿岩机，孔径38~42毫米，炸药采用销胺2号，炸药用量可根据施工时现场岩石的硬度、风化程度及安全距离确定，基本控制在0.32kg/m3以内，起爆采用电爆方式，连接方式根据实际情况定，主要技术参数如下：A、炮眼深度L=CH式中：L---炮眼深度H---爆破岩石厚度，阶梯厚度C---系数，坚石(1—1.5)，次坚石(0.85—0.96)，软石(0.7—0.9)B、抵抗线长度WW=KD式中：D—钻孔最大直径K—修正系数，一般取15—30,坚硬岩石取小值，中等硬岩石取大值C、炮眼间距a=kw式中：k—修正系数，火雷管爆破时取1.2—2，电雷管爆破时取0.8—2.3w—最小抵抗线D单孔装药量的确定一般经验公式：Q=K*W3其中：K—岩土单位耗药量W—最小抵抗线装药高度一般为跑孔深度的1/3—1/2，不得超过2/3E、爆破安全距离的计算本标段施工线路长，挖方段落多，因而采用的爆破方法应因地而异，下列几项施工时必须控制的安全距离计算方法，供施工时参考使用1）飞石安全距离参考表爆破方法最小安全距离（m裸爆300浅孔及深孔爆破法200（2）爆破地震作用对建筑物影响的安全距离计算计算公式：Rc=Kc*a*QA3式中：rc〜爆破典距建筑物的安全距离（mKc~建筑物地基土系数（查相关规定）a〜爆破系数（查相关规定）Q~一次起爆的炸药总重量炸药仓库间的安全距离计算公式:Rs=Ks*QA1/2式中：Rs^全距离Q~炸药重量Ks~由炸药种类及爆破条件决定的系数（由相关规定查得）（4）雷管与炸药间的安全距离库内雷管数目到炸药仓库的安全距离（m库内雷管数目到炸药仓库的安全距离（m）100027500016.550004.51000001910000615000024150007.520000027200008.5300000333000010400000385000013.550000043F、光面和预裂爆破光面爆破是在开挖界限的周边，适当排列一定间隔的炮孔，在有侧向临空面的情况下，用控制抵抗线和药量的方法进行爆破，使之形成一个光滑平整的边坡。
预裂爆破是在开挖界限处按适当间隔排列炮孔，在没有侧向临空面和最小抵抗线的情况下，用控制药量的方法，预先炸出一条裂缝，使拟爆体和山体分开这两种爆破方式，在靠近边坡、建筑物和减弱爆破对山体破坏能起到有效作用光面爆破和预裂爆破应严格保持炮孔在同一平面内，炮孔间距a和最小抵抗线之比应小于0.8，炮孔直径大于药卷直径1—2倍，主要设计参数如下：光面炮眼间距a1=16d预裂炮眼间距a2=（8-12）d光面炮眼抵抗线W=1.33a仁21.5d爆破施工步骤和注意事项a. 整平场地用推土机械辅以浅孔爆破平整作业面，使钻机有一相对平整的工作台面，保证钻机的工作安全，避免钻机钻孔过程中自行移动而造成开口偏差与倾角误差b. 测量标定按照道路设计要求的边坡、台阶、路基位置、高程进行实地放样，用木桩拉线或白灰进行标定；并按实际测量的平、断面图布设孔网参数，防止超挖或欠挖c. 钻孔作业按设计要求逐个标定孔位、倾角和孔距，按照标定要求组织钻孔在开孔和钻孔过程中，注意检查、记录炮孔角度、深度和岩石硬度d. 炮孔的维护与检查已钻毕的炮孔经检查符合设计要求后，用草把等堵好口部，防止杂物入内，装药前再重新检查一次e. 爆破材料准备对初次入库的爆破材料性能质量进行检验。
必要时，对炸药威力和起爆材料的可靠性进行实验；按照每次爆破所要求爆破材料的品种、规格、数量进行充分准备，作出标记并运至现场f. 装药填塞根据设计药量将炸药装入炮孔中，雨天有积水或炮孔内存在裂缝潜水与孔隙潜水时，采用防水乳化炸药；干燥炮孔主要装填铵油炸药，用慢2#AN-TNT或乳化炸药作为爆药；每孔装药量必须按照设计的要求装填到位、数量足够；底部1.5m左右设置第一个起爆体，第二个起爆体可设置在装药上部；留出足够的填塞长度后，最后用细土填塞并捣实联线起爆按规定的起爆网路联线，人员撤离现场，派出警戒人员，发出爆破信号，点火起爆检查爆效起爆后，检查爆破效果：出现哑炮时，按有关安全规定重新引爆；因地质情况不明等因素导致爆破效果欠佳时，应查明原因，调整参数，及时改进g. 二次破碎深孔爆破后的大块，及时用爆破法将其在原地解小破碎，遗留在石碴内的个别大块，亦可在弃碴点将其破碎本标段路堑的边坡率要根据路堑的实际边坡形状进行爆破设计，除采用控制爆破法外，还辅以带破坏锤挖掘机，人工配合风镐修整边坡，从而确保边坡的稳定及边坡边界形状符合设计要求在进行爆破设计时，充分考虑爆破地震效应，空气冲击波抛石距离对民房的影响，以确保安全，除此之外，尚应避免在夜间进行爆破作业，以策安全不扰民。
5、路基挖石方施工工艺工艺框图附后四、质量标准及检测方法土方路基检测项目项次检查项目规定值或允许偏差检查方法和频率高速公路1压实度（%）零填及挖方（m）0〜0.30一按JTGF80/1—2004附录B检杳密度法：每200m每压实层测4处0〜0.80>96填方（m）0〜0.80>960.80〜1.50>94>1.50>932弯沉（0.01mm）不大于设计要求值按JTGF80/1—2004附录I检杳3纵断高程（mm）+10,-15水准仪：每200m测4个断面4中线偏位（mm）50经纬仪：每200m测4个点，弯道边HY、YH两点5宽度（mm）符合设计要求米尺：每200m测4处6平整度（mm）153m直尺：每200m测2处X10尺7横坡（%）±0.3水准仪：每200m测4个断面8边坡符合设计要求尺量：每200m测4处五、人员和机械设备配备情况主要施工人员配备情况施工工种人数施工工种人数队长1爆破工5机械操作手6修理工2司机4普工5路基施工管理组织机构图主要机械设备配置表机械设备名称规格型号额定功率数量单斗挖掘机PC-2201.0m33轮式装载机ZL503m1自卸汽车12t4六、各项保证措施（一）、质量保证措施及保证体系1.1具体质量目标工程质量合格率100%1.2确保工程质量措施1.2.1建立质量保证体系建立健全质量管理机构，成立以项目经理为组长的质量管理领导小组，全面负责并领导本项目的质量工作。
质量保证体系框图1.2.2组建高素质的施工队伍选拔质量意识强，领导水平高，施工经验丰富，身体素质好的人员担任经理部、工区现场指挥机构的第一管理者，并配备功能齐全，业务熟悉，配合默契的精干工作班子组建一支精干，技术过硬，工种齐全，作风顽强，能打硬仗的施工队伍123建立完善的质量管理制度（1）建立项目经理部、工区两级创优领导小组，由第一管理者任组长,技术主管任副组长，各部门负责人参加，负责制订规划，组织实施，检查诊断，总结评审2）制订创优规划明确创优目标及相应的保证措施，坚持样板引路，以点带面，以工序保分项，以分项保分部，以分部保全标段，确保本标段全部工程按优质工程标准一次成优3) 建立健全质量管理制度坚持三检制：即工班自检一项目工区自检一质量监察工程师一工程监理，明确各级部门的责任，切实推行全面质量管理(TQC,加强质量管理的监督力度，落实质量签证付款制度4) 坚持“三检”“三不”制度三检为隐蔽工程检查制、不定期质量抽检制、单项工程竣工检查制，“三不”为材料不合格不施工，上道工序未经验收下道工序不施工，试验不合格不施工5)广泛采用新技术、新工艺、新材料、新设备，以科技手段来保证工期，提高质量，保证安全，规范管理。
6)实行创优目标责任制，项目经理部对工区实行创优保证金制度，在工程竣工交验之前先按工程价款的1%扣交保证金，实现目标后予以返还，若达不到创优目标，则保证金不予返还1.2.4 施工技术保证措施(1) 实行以总工程师为首的项目经理部、工区的技术责任制，严格遵守基建施工程序，坚决执行施工规范2) 实行项目经理部、工区的图纸及文件复核签认制，做好合同、技术、施工组织三个交底工作，确保技术标准，结构尺寸准确无误3)实行测量负责制和测量复核制，保证建造物里程、中线、高程符合设计要求4)设立工地试验室，配备符合任职资格的试验人员和经过计量检定的仪器设备，确保填料、原材料、半成品和成品符合技术标准5)制定工艺标准，实行标准化作业，使基础灌注桩、墩台砼、箱梁支架现浇；地基处理与路堤填筑，路堤防护与排水，桥台后过渡段路堤填筑，涵洞缺口的回填，桥面铺装，浆砌圬工施工，均按工艺标准进行1.2.5 强化监督检查制度(1) 项目经理部、工区设专职的质量检查工程师，由坚持原则、不循私情、秉公办事的质检工程师担任，严把工程质量关严格执行工程质量检查签认制度，凡应检查的工序经检查签认后才能转入下道工序施工2) 主动配合支持监理工程师的工作，积极征求监理工程师的意见和建议,坚决执行监理工程师的决定。
二八安全及职业健康保证措施1、安全管理目标确保无重大安全事故，建成安全达标工地2、安全保证体系安全保证体系框图3、安全管理措施3.1项目部成立安全管理领导机构，健全各级部门的安全生产责任制，责任落实到人2.2 特种作业人员必须经培训考试合格后持证上岗；新职工及合同工必须进行经理部、工区和班组三级教育；建立定期安全检查制度，查出隐患必须及时整改；进入施工现场，必须遵章守纪，佩戴安全帽；施工现场按规定悬挂“七牌二图”与安全标牌4、机械设备安全4.1各类机械应持技术性能牌和上岗操作牌驾驶、指挥人员必须持证上岗，驾驶员应作好例保和记录挖土机、起重机的保险、限位装置必须齐全有效各类安全（包括制动）装置的防护罩、盖，齐全可靠4.2 必须严格执行定期保养制度，做好操作前、操作中和操作后设备的清洁润滑、紧固、调整和防腐工作严禁机械设备超负荷使用，带病运转和在作业运转中进行维修4.3 机械设备夜间作业必须有充足的照明三）、环境保证措施1、设立环保机构，切实贯彻环保法规严格执行国家及地方政府颁布的有关环境保护，水土保持的法规、方针、政策和法令，结合设计文件和工程，及时提报有关环保设计，按批准的文件组织实施。
2、重视环保工作编制实施性施工组织设计时，把施工生产和环保工作作为一项内容并认真贯彻执行严格遵守业主的环境保护政策，为了确保环境得到保护，不管任何时候都接受监理工程师、业主的环保人员及政府有关环保机构的工作人员的检查，认真按照监理工程师的指令去办3、加强施工生产的环境保护工作施工中的确保弃土不污染环境，做好弃土外运和管理工作加强对植被树木等长久性环保体系的保护，除必须时不得破坏已破坏的，应尽可能预以恢复采用有效措施，消除施工污染施工废水、生活废水采用集中管理，清洗集料或含有油污的废水采用集油池的方式处理，不得污染水源及道路强化环保管理，健全企业的环保管理机制，定期进行环保检查，及时处理违章事宜，并与地方政府环保部门建立工作联系，接受社会及有关部门的监督4、保护生态施工中注意保护自然和生态，不任意占用绿地保护好绿化环境，必须使用的绿地经有关管理部门批准后使用，工程竣工后予以复原四）、文明施工保证措施1、文明施工目标我公司在多年实施安全标准化工地建设基础之上，将本标段建设成为全线标准化文明工地2、文明施工措施2.1做到二通三无五必须积极开展文明施工窗口达标活动，做到“两通三无五必须，便民利民不扰民”。
两通：施工现场人行道畅通；施工工地沿线的居民出入通道畅通三无：施工中无管线事故；无重大工伤事故；施工现场周围道路平整无积水五必须：工地现场必须开展以创建文明工地为主要内容的思想政治工作施工区域与非施工区域必须分隔；施工现场必须做到挂牌施工和管理人员统一服饰佩卡上岗；工地施工材料必须堆放整齐；工地生活设施必须清洁文明七、施工进度计划安排施工进度计划：2006年3月28日——2007年3月15日开挖作业道路砍树、挖根、场地清理、清除表土石方自卸车运至路堤填方小炮或冲击机解小30cm以上路基挖石方施工工艺框图有关部门审批、监理工程师审批多余石方运至弃石堆堆放整齐修整挖方边坡、处理危石测量放样地面标高复测爆破施工组织设计（包括光面爆破）重新测量放样液压钻机钻孔、秒差电雷管壁孔起爆路床整型：用小碎石平整压实恢复中线、检验标高压实度监理认可分段验收准备铺底基层监理认可安全检查及警戒开挖边沟、排水沟及处理地下水。
