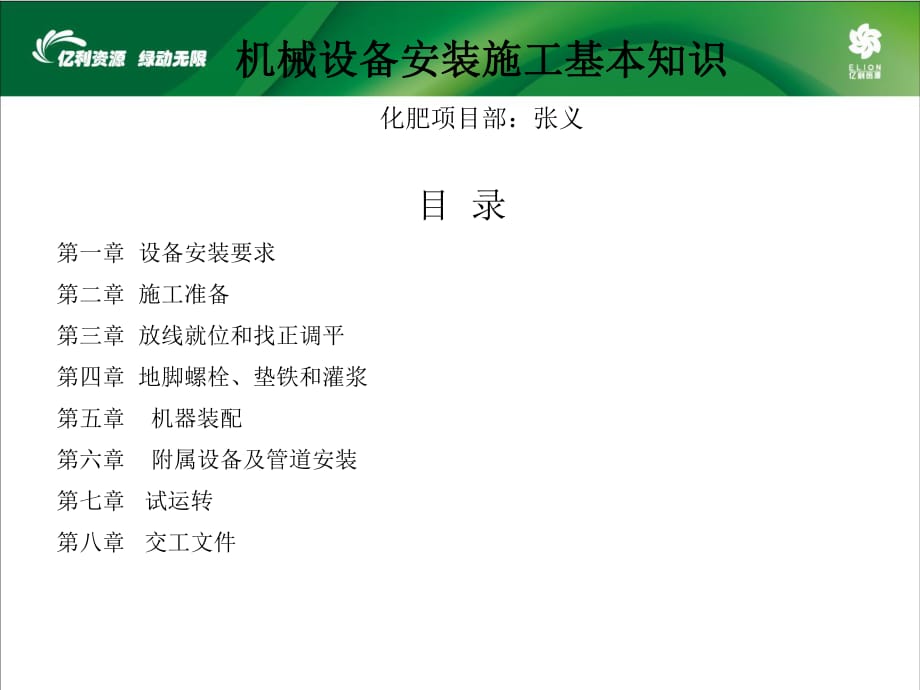

目 录第 一 章 设 备 安 装 要 求第 二 章 施 工 准 备第 三 章 放 线 就 位 和 找 正 调 平第 四 章 地 脚 螺 栓 、 垫 铁 和 灌 浆第 五 章 机 器 装 配第 六 章 附 属 设 备 及 管 道 安 装第 七 章 试 运 转第 八 章 交 工 文 件 机 械 设 备 安 装 施 工 基 本 知 识化 肥 项 目 部 ： 张 义 机 械 设 备 安 装 施 工 基 本 知 识 在 进 行 机 械 设 备 安 装 时 ， 机 械 设 备 安 装 施 工 质 量 的 优 劣 对 未 来 的设 备 正 常 运 行 影 响 非 常 大 ， 如 果 安 装 不 正 确 ， 会 导 致 设 备 无 法 运 行 甚 至出 现 事 故 和 设 备 报 废 因 此 在 设 备 安 装 过 程 中 必 须 严 格 质 量 管 理 （ 即 ：严 格 按 国 家 有 关 标 准 和 设 计 文 件 的 规 定 执 行 、 严 格 过 程 监 督 和 过 程 检 验及 验 收 ） 术 语 和 定 义 解 释 ： 1.机 器 设 备 ： 指 通 过 运 动 完 成 石 油 化 工 工 艺 过 程 的 压 缩 机 组 、 汽 轮 机 组 、 泵 、 搅拌 机 械 、 过 滤 机 、 风 机 等 。
2.基 础 放 线 ： 在 安 装 机 器 的 基 础 表 面 划 出 机 器 安 装 及 检 验 所 需 的 基 准 线 机 械 设 备 安 装 施 工 基 本 知 识 3.定 位 基 准 ： 用 来 确 定 机 器 设 备 安 装 位 置 的 点 、 线 、 面 基 准 4.就 位 ： 指 将 机 器 按 规 定 摆 放 到 安 装 位 置 的 过 程 5.初 找 正 ： 指 地 脚 螺 栓 孔 一 次 灌 浆 前 的 机 器 安 装 中 心 、 水 平 和 标 高 的 调 整 6.一 次 灌 浆 ： 机 器 初 找 正 后 对 地 脚 螺 栓 孔 的 灌 浆 7.二 次 灌 浆 ： 机 器 最 终 找 正 后 对 底 座 的 灌 浆 8.找 正 ： 指 调 整 轴 线 相 对 于 基 准 轴 线 的 径 向 位 移 和 轴 向 倾 斜 符 合 规 定 的 过 程 第 一 章 设 备 安 装 要 求1.机 械 设 备 的 安 装 指 从 开 箱 起 至 设 备 的 空 负 荷 试 运 行 为 止 的 施 工 全 过 程 ， 对 必 须带 负 荷 才 能 试 运 行 的 设 备 可 至 负 荷 试 运 行 。
2.设 备 安 装 应 按 设 计 图 纸 施 工 当 施 工 时 发 现 设 计 有 不 合 理 之 处 ， 应 及 时 提 出 修改 建 议 ， 并 经 设 计 变 更 批 准 后 ， 方 可 按 变 更 后 的 设 计 施 工 3.安 装 的 机 械 设 备 重 要 部 位 部 位 的 材 料 ， 必 须 符 合 设 计 和 产 品 标 准 的 规 定 ， 并 有合 格 证 明 4.设 备 安 装 中 的 隐 蔽 工 程 ， 应 在 工 程 隐 蔽 前 进 行 检 验 （ 由 施 工 方 、 监 理 、 业 主 三 方 参 加 ） ， 并 作 出 记 录 ， 合 格 后 方 可 继 续 安 装 5.设 备 安 装 中 ， 应 进 行 自 检 、 互 检 和 专 业 检 查 ， 并 对 每 道 工 序 进 行 检 验 和 记 录 工 程 验 收 时 ， 应 以 记 录 为 依 据 第 二 章 施 工 准 备第 一 节 施 工 条 件1.施 工 前 需 有 设 计 和 设 备 的 技 术 文 件 资 料 ； 对 大 中 型 、 特 殊 复 杂 的 安 装 工 程 应 编制 施 工 组 织 方 案 。
2.施 工 前 对 临 时 建 筑 、 运 输 道 路 、 水 源 、 电 源 、 照 明 、 消 防 、 主 要 材 料 和 机 具 及劳 动 力 等 应 有 充 分 准 备 ， 并 作 出 合 理 安 排 3.当 设 备 安 装 工 序 中 有 恒 温 、 恒 湿 、 防 震 、 防 尘 或 防 辐 射 等 要 求 时 ， 应 在 安 装 地点 采 取 相 应 的 措 施 后 ， 方 可 进 行 相 应 工 序 的 施 工 4.当 气 象 条 件 不 适 应 设 备 安 装 的 要 求 时 ， 应 采 取 措 施 后 方 可 施 工 5.利 用 建 筑 结 构 作 为 起 吊 、 搬 运 设 备 的 承 力 点 时 ， 应 对 结 构 的 承 载 力 进 行 核 算 ；必 要 时 应 经 设 计 单 位 的 同 意 后 方 可 利 用 第 二 章 施 工 准 备第 二 节 开 箱 检 查 和 保 管1.设 备 开 箱 应 在 设 备 制 造 单 位 、 施 工 单 位 、 监 理 、 业 主 四 方 人 员 的 共 同 参 加 下 ，按 下 列 项 目 进 行 检 查 ， 并 应 作 出 记 录 ： 箱 号 、 箱 数 以 及 包 装 情 况 ； 设 备 的 名 称 、 型 号 和 规 格 ； 装 箱 清 单 、 设 备 技 术 文 件 、 资 料 及 专 用 工 具 ； 设 备 有 无 缺 损 件 ， 表 面 有 无 损 坏 和 锈 蚀 等 ； 其 它 需 要 记 录 的 情 况 。
2.设 备 及 其 零 部 件 和 专 用 工 具 等 均 应 妥 善 保 管 ， 不 得 使 其 变 形 、 损 坏 、 锈 蚀 、 错乱 或 丢 失 第 二 章 施 工 准 备第 三 节 设 备 基 础1.设 备 基 础 的 位 置 、 几 何 尺 寸 和 质 量 要 求 应 符 合 现 行 国 家 标 准 钢 筋 混 凝 土 工 程施 工 及 验 收 规 范 的 规 定 ， 并 有 验 收 资 料 和 记 录 设 备 安 装 前 应 按 本 规 范 的允 许 偏 差 对 设 备 基 础 位 置 和 几 何 尺 寸 进 行 复 验 2.设 备 基 础 表 面 和 地 脚 螺 栓 预 留 孔 中 的 油 污 、 碎 石 、 泥 土 、 积 水 等 均 应 清 除 干 净 ； 预 埋 地 脚 螺 栓 的 螺 纹 和 螺 母 应 保 护 完 好 ； 放 置 垫 铁 部 位 的 表 面 应 凿 平 3.需 要 预 压 的 基 础 ， 应 预 压 合 格 并 有 预 压 沉 降 记 录 第 三 章 放 线 就 位 和 找 正 调 平1.设 备 就 位 前 ， 应 按 施 工 图 和 有 关 建 筑 物 的 轴 线 或 边 缘 线 及 标 高 线 划 定 安 装 的 基准 线 。
2.设 备 定 位 基 准 的 面 、 线 、 点 对 安 装 基 准 线 的 平 面 位 置 和 标 高 的 允 许 偏 差 ， 应 符合 下 表 规 定 ： 设 备 的 平 面 位 置 和 标 高 对 安 装 基 准 线 的 允 许 偏 差 项 目 允 许 偏 差 （ mm) 平 面 位 置 标 高与 其 它 设 备 无 机 械 联 系 的 10 +20 -10与 其 它 设 备 有 机 械 联 系 的 2 1 第 三 章 放 线 就 位 和 找 正 调 平3.设 备 找 正 、 调 平 的 测 量 位 置 ， 当 设 备 技 术 文 件 无 规 定 时 ， 可 在 下 列 部 位 中 选 择 ： 设 备 的 主 要 工 作 面 ； 支 承 滑 动 轴 承 的 导 向 面 ； 转 动 部 件 的 导 向 面 或 轴 线 ； 部 件 上 加 工 精 度 较 高 的 表 面 ； 设 备 上 水 平 或 铅 垂 的 主 要 轮 廓 面 4.设 备 找 正 、 调 平 应 按 设 备 技 术 文 件 中 的 规 定 执 行 找 正 、 调 平 所 选 用 的 测 量 仪 表 的 精 度 和 量 程 应 能 满 足 要 求 。
转 子 轴 对 中 找 正 常 用 单 表 、 双 表 和 多 表 法 以 及 激 光 找 正 法 设 备 的 调 平 用 水 平 仪 进 行 检 查 、 调 整 第 四 章 地 脚 螺 栓 、 垫 铁 和 灌 浆第 一 节 地 脚 螺 栓埋 设 预 留 孔 中 的 地 脚 螺 栓 应 符 合 下 列 要 求 : 地 脚 螺 栓 在 预 留 孔 中 应 垂 直 ， 无 倾 斜 地 脚 螺 栓 任 一 部 分 距 预 留 孔 壁 的 距 离 a应大 于 15mm,地 脚 螺 栓 底 端 不 应 碰 孔 底 地 脚 螺 栓 上 的 油 污 和 氧 化 皮 等 应 清 除 干 净 ，螺 纹 部 分 应 涂 少 量 油 脂 螺 母 与 垫 圈 、 垫 圈 与 设 备 底 座 间 的 接 触 均应 紧 密 拧 紧 螺 母 后 ， 螺 栓 应 露 出 螺 母 ， 其 露 出 的长 度 为 24个 螺 距 应 在 预 留 孔 中 的 混 凝 土 强 度 达 到 设 计 强 度的 75%以 上 时 拧 紧 地 脚 螺 栓 ， 各 螺 栓 的拧 紧 力 应 均 匀 第 四 章 地 脚 螺 栓 、 垫 铁 和 灌 浆第 二 节 垫 铁1.找 正 调 平 设 备 用 的 垫 铁 应 符 合 各 类 机 械 设 备 安 装 规 范 、 设 计 或 设 备 文 件 的 要 求 。
2.当 设 备 的 负 荷 由 垫 铁 组 承 受 时 ， 垫 铁 组 的 位 置 和 数 量 应 符 合 下 列 要 求 ： 每 个 地 脚 螺 栓 旁 边 至 少 应 有 一 组 垫 铁 垫 铁 组 在 能 放 稳 和 不 影 响 灌 浆 的 情 况 下 ， 应 放 在 靠 近 地 脚 螺 栓 和 设 备 底 座 主 要 受力 部 位 下 方 相 邻 两 垫 铁 组 间 的 距 离 ， 根 据 机 器 的 重 量 、 底 座 的 结 构 及 载 荷 分 布 等 具 体 情 况 而定 ， 宜 5001000mm3.垫 铁 表 面 平 整 ， 无 氧 化 皮 、 飞 边 斜 度 1:201:10， 对 于 重 心 较 高 或 振 动 较 大 的 机器 采 用 1:20的 斜 度 4.斜 垫 铁 应 配 对 使 用 ， 如 与 平 垫 铁 组 成 垫 铁 组 时 ， 垫 铁 的 层 数 宜 为 三 层 （ 一 平 二斜 ） ， 最 多 不 应 超 过 四 层 垫 铁 组 的 高 度 宜 为 3070mm 5.垫 铁 直 接 放 置 在 设 备 基 础 上 应 整 齐 平 稳 ， 接 触 良 好 ， 接 触 面 积 应 大 于 50%， 平 垫铁 顶 面 水 平 度 允 许 偏 差 为 2mm/m。
各 垫 铁 组 顶 面 的 标 高 应 与 机 器 底 面 实 际 安 装标 高 相 符 第 四 章 地 脚 螺 栓 、 垫 铁 和 灌 浆 第 四 章 地 脚 螺 栓 、 垫 铁 和 灌 浆6.机 器 找 平 后 ， 垫 铁 组 布 置 应 符 合 下 列 要 求 ： 每 一 垫 铁 组 应 放 置 整 齐 平 稳 ， 接 触 良 好 ， 并 应 露 出 设 备 底 座 1030mm 地 脚 螺 栓 两 侧 的 垫 铁 组 ， 每 块 垫 铁 伸 入 机 器 底 座 底 面 的 长 度 均 应 超 过 地 脚 螺 栓 配 对 斜 垫 铁 的 搭 配 应 不 小 于 全 长 的 3/47.机 器 用 垫 铁 找 平 、 找 正 后 ， 应 对 垫 铁 组 做 如 下 检 查 ： 用 0.25kg或 0.5kg的 手 锤 敲 击 检 查 垫 铁 组 的 松 紧 程 度 ， 应 无 松 动 现 象 ； 用 0.05mm的 塞 尺 检 查 ， 垫 铁 之 间 及 垫 铁 与 设 备 底 座 底 面 之 间 的 间 隙 ， 在 垫 铁同 一 断 面 处 从 两 侧 塞 入 的 长 度 总 和 ， 不 应 超 过 垫 铁 长 （ 宽 ） 度 的 1/3。
8.垫 铁 组 检 查 合 格 后 应 在 垫 铁 组 的 两 侧 进 行 层 间 定 位 焊 焊 牢 ， 垫 铁 与 机 器 底 座 间 不 得 焊 接 第 三 节 灌 浆1.一 次 灌 浆 工 作 应 在 机 器 初 找 平 、 找 正 后 进 行 二 次 灌 浆 工 作 应 在 隐 蔽 工 程 检 查合 格 、 机 器 的 最 终 找 平 、 找 正 后 24小 时 内 进 行 第 四 章 地 脚 螺 栓 、 垫 铁 和 灌 浆 2. 在 捣 实 地 脚 螺 栓 预 留 孔 中 的 混 凝 土 时 ，不 得 使 地 脚 螺 栓 歪 斜 或 使 机 器 产 生 位 移 3.带 锚 板 的 地 脚 螺 栓 孔 ， 应 按 右 图 的 要 求进 行 灌 浆 锚 板 应 与 基 础 底 面 平 行 并 紧 密 接 触 ，保 证 砂 浆 不 外 流 和 地 脚 螺 栓 垂 直 ； 填 充 砂 应 干 燥 4.二 次 灌 浆 时 ， 与 二 次 灌 浆 层 相 接 触 的 设备 底 座 底 面 应 清 洁 无 油 垢 5.二 次 灌 浆 层 的 高 度 宜 为 3070mm 6.二 次 灌 浆 的 基 础 表 面 应 用 水 冲 洗 干 净 ，并 保 持 湿 润 不 少 于 2小 时 ， 灌 浆 前 1小 时应 吸 干 积 水 。
当 环 境 温 度 低 于 5 时 ，灌 浆 层 应 采 取 保 温 或 防 冻 措 施 1地 脚 螺 栓 2螺 母 垫 片 3设 备 底 座 4垫 铁 组 5砂 浆 层 6预 留 孔 7基 础 8砂 填 充 层 9锚 板 10二 次 灌 浆 层 带 锚 板 地 脚 螺 栓 孔 浇 灌 第 四 章 地 脚 螺 栓 、 垫 铁 和 灌 浆7. 二 次 灌 浆 前 应 按 右 图 所 示 安设 外 模 板 ， 图 中 c值 应 不 小于 60mm, h值 应 不 小 于10mm8. 二 次 灌 浆 层 的 灌 浆 施 工 必 须连 续 进 行 ， 不 得 分 次 浇灌 9. 地 脚 螺 栓 预 留 孔 内 及 二 次 灌浆 层 的 灌 浆 用 料 ， 宜 为 细碎 石 混 凝 土 ， 其 标 号 应 比基 础 混 凝 土 的 标 号 提 高 一级 10.采 用 无 收 缩 混 凝 土 进 行 二次 灌 浆 时 ， 应 在 施 工 前 对原 材 料 进 行 复 检 和 配 合 比试 验 11.灌 浆 用 料 必 须 现 配 现 用 ， 灌浆 后 应 按 规 定 养 护 第 五 章 机 器 装 配第 一 节 一 般 规 定1.整 体 供 货 的 机 器 ， 若 需 要 解 体 检 查 和 清 洗 ， 应 按 下 列 要 求 进 行 ： 审 阅 机 器 的 装 配 图 、 零 部 件 图 和 说 明 书 ， 了 解 机 器 拆 卸 解 体 和 装 配 的 技 术 要 求 ，填 写 审 图 记 录 。
机 器 的 拆 卸 解 体 ， 应 按 技 术 文 件 规 定 的 方 法 和 步 骤 进 行 ， 并 正 确 使 用 各 种 工 具 在 拆 卸 过 程 中 ， 应 及 时 测 量 拆 卸 件 与 有 关 零 、 部 件 的 相 对 位 置 、 尺 寸 和 配 合 间隙 ， 并 做 出 相 应 的 标 识 和 记 录 拆 卸 的 零 部 件 应 分 类 、 标 识 和 妥 善 保 管 拆 卸 的 零 、 部 件 ， 经 清 洗 、 检 查 合 格 后 ， 应 按 技 术 文 件 的 规 定 进 行 装 配 ， 并 符合 技 术 文 件 的 要 求 2.对 机 器 设 备 进 行 现 场 组 装 时 ， 应 按 下 列 要 求 进 行 ： 了 解 机 器 结 构 ， 对 机 器 内 部 和 需 要 装 配 的 零 部 件 、 配 合 面 进 行 清 洗 、 处 理 和 外观 检 查 ； 并 复 查 配 合 尺 寸 、 相 关 精 度 对 机 器 和 零 部 件 上 的 油 孔 、 气 孔 进 行 彻 底 的 清 洗 和 吹 扫 ， 直 至 无 任 何 异 物 第 五 章 机 器 装 配 装 配 应 按 设 备 技 术 文 件 规 定 的 方 法 和 步 骤 进 行 ， 并 填 写 装 配 记 录 。
重 要 机 器 在 整 体 封 闭 前 ， 应 进 行 相 关 方 检 查 确 认 ， 合 格 后 方 可 进 行 机 器 封 闭 ，并 填 写 检 查 确 认 报 告 3.在 禁 油 条 件 下 工 作 的 零 部 件 、 管 道 及 附 件 应 进 行 脱 脂 处 理 ， 脱 脂 后 应 将 残 留 的脱 脂 剂 清 洗 干 净 4.机 器 组 装 时 ， 各 个 固 定 结 合 面 应 平 整 、 清 洁 且 无 翘 曲 、 铁 锈 、 毛 刺 等 ， 结 合 面组 装 后 应 用 0.05mm的 塞 尺 检 查 ， 插 入 深 度 应 小 于 20mm， 移 动 长 度 应 小 于 检验 长 度 的 1/10； 重 要 的 固 定 结 合 面 用 0.03mm的 塞 尺 检 查 ， 应 不 能 插 入 5.在 高 于 200 或 具 有 其 它 特 殊 要 求 条 件 下 工 作 的 连 接 件 及 配 合 件 等 ， 装 配 时 应在 其 配 合 表 面 涂 防 咬 合 剂 以 防 止 在 以 后 的 拆 卸 中 造 成 拆 卸 困 难 第 二 节 螺 栓 、 键 、 定 位 销 装 配 1.装 配 螺 栓 时 ， 应 符 合 下 列 要 求 ： 紧 固 时 ， 宜 采 用 呆 扳 手 ， 不 得 使 用 打 击 法 。
螺 栓 头 、 螺 母 与 被 连 接 件 的 接 触 应 紧 密 ， 对 接 触 面 积 和 接 触 间 隙 有 特 殊 要 求 的 ，应 按 技 术 文 件 规 定 进 行 检 验 第 五 章 机 器 装 配 有 预 紧 力 要 求 的 连 接 应 按 装 配 规 定 的 预 紧 力 进 行 预 紧 ， 可 选 用 机 械 、 液 压 拉 伸等 方 法 进 行 螺 栓 与 螺 母 拧 紧 后 ， 螺 栓 应 露 出 螺 母 24个 螺 距 ； 沉 头 螺 钉 紧 固 后 ， 钉 头 应 埋入 机 件 内 ， 不 得 外 露 有 锁 紧 要 求 的 ， 拧 紧 后 应 按 其 技 术 规 定 锁 紧 ； 用 双 螺 母 锁 紧 时 ， 薄 螺 母 应 装 在厚 螺 母 之 内 ； 每 个 螺 母 下 面 不 得 用 2个 相 同 的 垫 圈 2.不 锈 钢 、 铜 、 铝 等 材 质 的 螺 栓 装 配 时 ， 应 在 螺 纹 部 位 涂 抹 润 滑 剂 3.有 预 紧 力 要 求 的 螺 栓 连 接 ， 其 预 紧 力 可 采 用 下 列 方 法 测 定 ： 应 利 用 专 门 装 配 工 具 中 扭 力 扳 手 ， 电 动 或 气 动 扳 手 等 直 接 测 得 数 值 ； 测 量 螺 栓 拧 紧 后 的 伸 长 量 ， 满 足 技 术 文 件 中 规 定 的 数 值 。
4.装 配 精 制 螺 栓 和 高 强 度 螺 栓 前 ， 应 按 技 术 文 件 要 求 检 验 螺 栓 孔 直 径 的 尺 寸 和 加工 精 度 ， 并 检 查 处 理 被 连 接 件 的 结 合 面 ， 保 持 结 合 面 干 燥 5.高 强 度 螺 栓 及 其 紧 固 件 应 配 套 使 用 旋 紧 时 ， 应 分 两 次 拧 紧 ， 初 拧 扭 矩 值 不 得小 于 终 拧 扭 矩 值 的 30%； 终 拧 扭 矩 值 应 符 合 技 术 文 件 要 求 第 五 章 机 器 装 配6.现 场 配 制 的 各 类 型 键 ， 应 符 合 JB/T5994规 定 的 尺 寸 精 度 ， 键 用 材 料 的 抗 拉 强 度不 得 小 于 588MPa7.键 的 装 配 应 符 合 下 列 要 求 ： 检 查 键 与 键 槽 的 表 面 粗 糙 度 、 平 面 度 和 尺 寸 ， 且 键 的 表 面 应 无 裂 纹 、 浮 锈 、 凹痕 、 条 痕 及 毛 刺 ； 普 通 平 键 、 薄 型 平 键 和 半 圆 键 ， 两 个 侧 面 与 键 槽 应 紧 密 接 触 ， 与 轮 毂 键 槽 底 面不 接 触 ； 普 通 楔 (XIE)键 和 钩 头 楔 键 的 上 、 下 面 应 与 轴 和 轮 毂 的 键 槽 底 面 紧 密 接 触 ；8.装 配 时 ， 轴 键 槽 及 轮 毂 键 槽 轴 心 线 的 对 称 度 按 GB/T1184的 对 称 度 公 差 79级 选取 。
9.销 的 装 配 应 符 合 下 列 要 求 ： 检 查 销 的 形 式 和 规 格 ， 应 符 合 设 计 及 机 器 技 术 文 件 的 规 定 ； 有 关 连 接 机 件 及 其 几 何 精 度 经 调 整 符 合 要 求 后 ， 方 可 装 销 ； 第 五 章 机 器 装 配 装 配 销 时 不 宜 使 销 承 受 载 荷 ， 根 据 销 的 性 质 ， 宜 选 择 相 应 的 方 法 装 入 ， 销 孔 的位 置 应 正 确 对 定 位 精 度 要 求 高 的 销 和 销 孔 ， 装 配 前 检 查 其 接 触 面 积 ， 应 符 合 机 器 技 术 文 件的 规 定 ； 当 无 规 定 时 ， 宜 采 用 其 总 接 触 面 积 的 50%75%； 装 配 中 当 发 现 销 和 销 孔 不 符 合 要 求 时 ， 应 铰 孔 、 另 配 新 销 ； 对 定 位 精 度 要 求 高的 ， 应 在 机 器 的 几 何 精 度 符 合 要 求 或 空 负 荷 运 转 试 验 合 格 后 进 行 第 三 节 具 有 过 盈 的 配 合 件 装 配1.装 配 前 应 测 量 孔 和 轴 的 配 合 部 位 尺 寸 及 进 入 端 倒 角 角 度 与 尺 寸 ， 应 符 合 图 纸 设计 文 件 要 求 。
2.在 常 温 下 压 装 配 合 件 时 ， 应 先 在 配 合 面 上 涂 一 薄 层 润 滑 油 ； 装 入 时 用 力 应 均 匀 ，不 得 直 接 击 打 装 配 件 3.当 采 用 温 差 法 装 配 机 器 零 部 件 时 ， 应 按 设 备 技 术 文 件 规 定 检 查 装 配 件 的 相 互 位置 及 相 对 尺 寸 加 热 或 冷 却 温 度 应 均 匀 ， 不 得 变 化 过 快 ； 并 应 采 取 防 止 发 生火 灾 及 人 员 被 灼 伤 或 冻 伤 的 措 施 第 五 章 机 器 装 配第 四 节 滚 动 轴 承 的 装 配1.装 配 滚 动 轴 承 前 ， 应 测 量 轴 承 与 配 合 件 的 配 合 尺 寸 ， 按 轴 承 的 防 锈 方 式 选 择 适宜 的 方 法 将 轴 承 清 洗 洁 净 ； 装 配 的 轴 承 应 无 损 伤 、 无 锈 蚀 、 转 动 应 灵 活 及 无异 常 声 响 2.滚 动 轴 承 的 装 配 方 法 ， 应 根 据 轴 承 的 结 构 、 尺 寸 大 小 和 轴 承 件 的 配 合 性 质 而 定 ，装 配 时 的 压 力 应 直 接 均 匀 地 作 用 到 轴 承 座 圈 的 端 面 上 ， 不 得 通 过 滚 动 体 传 递压 力 。
装 配 应 采 用 专 用 胎 具 3.用 温 差 法 装 配 轴 承 时 ， 可 用 机 械 油 加 热 或 电 加 热 以 及 冷 却 轴 承 的 方 法 ， 加 热 温度 宜 在 100120 范 围 内 ， 被 冷 却 温 度 不 得 低 于 -80 对 于 塑 料 珠 架 轴 承 ，其 加 热 温 度 不 得 超 过 100 4.滚 动 轴 承 装 到 配 合 件 上 后 应 转 动 灵 活 ； 当 采 用 润 滑 脂 的 轴 承 装 配 后 应 在 轴 承 空腔 内 加 注 65%80%空 腔 容 积 的 洁 净 润 滑 脂 ， 但 稀 油 润 滑 的 轴 承 不 得 加 注 润 滑脂 5.轴 承 与 配 合 件 的 配 合 公 差 按 设 备 技 术 文 件 执 行 第 五 章 机 器 装 配第 五 节 滑 动 轴 承 的 装 配1.对 开 式 滑 动 轴 承 轴 瓦 的 制 造 质 量 必 须 得 到 保 证 ， 合 金 层 与 瓦 壳 应 牢 固 紧 密 地 结合 ， 不 得 有 分 层 脱 壳 现 象 ， 瓦 表 面 应 无 碰 伤 、 裂 纹 、 气 孔 等 缺 陷 。
2.厚 壁 轴 瓦 装 配 时 应 符 合 下 列 要 求 ： 瓦 背 与 轴 承 座 应 紧 密 均 匀 贴 合 ， 用 着 色 法 检 查 ， 接 触 面 积 不 少 于 50%； 轴 瓦 与 轴 承 座 之 间 紧 力 宜 控 制 在 0.010.05mm范 围 内 ； 轴 瓦 与 轴 颈 的 接 触 状 况 用 着 色 法 检 查 ， 接 触 角 宜 为 60 90 在 接 触 范 围 内 要求 接 触 均 匀 ， 接 触 点 为 每 平 方 厘 米 24点 轴 瓦 配 合 间 隙 应 符 合 机 器 技 术 文 件 规 定 值 3.薄 壁 瓦 与 轴 颈 的 配 合 间 隙 及 接 触 状 况 由 机 械 加 工 保 证 ， 其 接 触 面 不 宜 刮 研 ， 装 配 时 应 符 合 下 列 要 求 ： 薄 壁 瓦 配 合 间 隙 应 符 合 机 器 技 术 文 件 规 定 ； 瓦 背 与 轴 承 座 应 紧 密 地 均 匀 贴 合 ， 必 要 时 用 着 色 检 查 接 触 面 积 不 少 于 80% 装 配 后 ， 在 中 分 面 处 用 0.02mm塞 尺 检 查 ， 不 得 塞 入 。
第 五 章 机 器 装 配（ 注 ： 厚 壁 轴 瓦 和 薄 壁 轴 瓦 的 区 别 和 特 点 ： 薄 壁 轴 瓦 的 壁 厚 不 超 过 d/30（ d 轴 颈 ） ， 薄 壁 轴 瓦 是 可 以 变 形 的 ， 它 紧 贴于 轴 承 座 孔 内 ， 其 尺 寸 精 度 主 要 取 决 于 轴 承 座 孔 的 精 度 薄 壁 轴 瓦 的 优 点 是承 载 能 力 强 、 更 换 容 易 、 重 量 轻 缺 点 是 加 工 精 度 要 求 高 ， 价 格 贵 厚 壁 轴 瓦 的 厚 度 通 常 是 d/10,它 能 保 证 自 身 原 有 形 状 尺 寸 在 允 许 范 围 内 ， 轴承 座 只 起 支 承 、 固 定 作 用 ； 加 工 容 易 厚 壁 轴 瓦 的 重 量 及 所 占 用 空 间 较 大 ）4.多 油 楔 径 向 自 动 调 位 轴 承 ， 轴 瓦 与 轴 颈 的 配 合 由 机 械 加 工 保 证 ， 其 接 触 面 不 宜刮 研 轴 瓦 间 隙 应 符 合 机 器 技 术 文 件 的 规 定 5.当 装 配 厚 壁 瓦 、 薄 壁 瓦 ， 在 测 量 轴 瓦 径 向 间 隙 时 一 般 采 用 压 铅 法 ， 铅 丝 直 径 不得 超 过 轴 瓦 顶 间 隙 的 3倍 。
第 六 节 叠 片 挠 性 联 轴 器 的 安 装 1.检 查 安 装 盘 内 孔 和 轴 表 面 应 清 洁 、 无 毛 刺 ， 并 测 量 安 装 盘 内 孔 和 轴 的 外 径 尺 寸应 符 合 设 备 文 件 要 求 2.装 配 平 直 轴 安 装 盘 时 ， 应 采 用 机 械 油 加 热 的 方 法 进 行 装 配 ， 加 热 温 度 控 制 在120150 范 围 内 第 五 章 机 器 装 配3.装 配 锥 形 轴 安 装 盘 时 ，应 用 锁 紧 螺 母 使 安 装 盘移 动 到 固 定 位 置 ， 并 且锁 紧 4.检 查 测 量 两 安 装 盘 之 间的 距 离 ， 应 符 合 机 器 技术 文 件 规 定 ， 一 般 两 安装 盘 间 距 偏 差 控 制 在00.5mm的 范 围 内 5.装 配 叠 片 组 件 、 中 间 段轴 时 应 按 标 记 对 准 ， 联轴 器 螺 母 、 衬 套 、 自 锁螺 母 应 成 套 装 配 ， 并 按 规 定 扭 矩 均 匀 拧 紧 6.自 锁 螺 母 装 配 时 ， 应 涂少 量 的 润 滑 油 第 六 章 附 属 设 备 及 管 道 安 装第 一 节 附 属 设 备 安 装1.附 属 设 备 应 按 技 术 文 件 及 国 家 现 行 规 范 要 求 进 行 安 装 施 工 及 验 收 。
2.附 属 设 备 安 装 后 ， 应 符 合 下 列 要 求 ： 对 介 质 为 油 、 气 的 设 备 ， 现 场 试 压 后 ， 应 进 行 倒 空 和 吹 扫 ， 保 证 腔 体 清 洁 、 无异 物 油 系 统 和 密 封 系 统 的 油 箱 、 缓 冲 器 、 蓄 能 器 、 冷 却 器 、 过 滤 器 、 阀 门 等 附 属 设备 和 附 件 ， 应 满 足 油 系 统 和 密 封 系 统 的 特 殊 要 求 ， 系 统 内 不 得 有 铁 锈 、 灰 尘 、焊 渣 、 铁 屑 等 异 物 对 成 品 实 施 保 护 ， 封 闭 任 何 敞 口 ， 避 免 二 次 污 染 第 二 节 油 系 统 、 密 封 系 统 管 道 的 安 装 1.油 系 统 、 密 封 系 统 管 道 焊 接 应 采 用 氩 弧 焊 打 底 或 氩 弧 焊 焊 接 ； 对 中 低 压 管 道 应采 用 对 接 焊 管 件 ， 焊 前 管 口 部 位 应 打 磨 光 滑 ， 焊 后 管 内 应 清 理 干 净 无 异 物 ；安 装 平 焊 法 兰 时 ， 内 、 外 口 均 应 施 焊 并 对 内 焊 口 进 行 打 磨 处 理 。
2.润 滑 油 系 统 的 水 平 部 分 回 油 管 道 ， 应 坡 向 油 箱 方 向 ， 坡 度 不 小 于 25/1000 第 六 章 附 属 设 备 及 管 道 安 装3.油 系 统 和 密 封 系 统 管 道 应 进 行 酸 洗 钝 化 处 理 ， 处 理 后 应 及 时 干 燥 ， 并 采 取 措 施防 止 污 染 ； 酸 洗 钝 化 应 在 试 压 合 格 后 进 行 第 三 节 管 道 与 机 器 的 连 接1.与 机 器 连 接 的 管 道 ， 安 装 前 必 须 将 内 部 吹 扫 干 净 2.与 机 器 连 接 的 管 道 ， 其 固 定 焊 口 应 远 离 机 器 ， 且 符 合 下 列 要 求 ： 管 道 与 机 器 连 接 前 ， 应 检 查 配 对 法 兰 的 平 行 度 和 同 轴 度 是 否 符 合 要 求 ； 配 对 法 兰 面 在 自 由 状 态 下 的 间 距 ， 以 能 顺 利 插 入 垫 片 的 最 小 距 离 为 宜 管 道 与 机 器 最 终 连 接 时 ， 应 在 联 轴 器 上 或 机 器 支 座 处 用 百 分 表 监 测 转 子 轴 和 机器 机 体 的 径 向 和 轴 向 位 移 不 超 过 0.02mm。
3.管 道 安 装 合 格 后 ， 机 器 和 管 道 不 得 承 受 设 计 文 件 规 定 以 外 的 附 加 载 荷 第 七 章 试 运 转第 一 节 条 件 及 准 备1.机 器 试 运 转 应 具 备 下 列 条 件 ： 主 机 及 附 属 设 备 、 管 道 等 安 装 工 作 应 全 部 完 毕 ， 施 工 记 录 及 资 料 齐 全 ； 与 试 运 转 有 关 的 工 艺 管 道 及 设 备 吹 扫 、 清 洗 、 气 密 完 成 ； 保 温 、 保 冷 及 防 腐 等 工 作 基 本 结 束 （ 有 碍 试 运 转 检 查 的 部 位 除 外 ） ； 与 试 运 转 有 关 的 土 建 、 水 、 气 、 汽 、 等 公 用 工 程 及 电 气 、 仪 表 控 制 系 统 施 工 结束 参 加 试 运 转 的 人 员 ， 应 熟 知 试 运 转 工 艺 ， 掌 握 操 作 规 程 ； 现 场 环 境 应 符 合 机 器 试 运 转 要 求 2.试 运 转 前 应 做 下 列 准 备 工 作 ： 编 制 审 定 试 运 转 方 案 ； 准 备 能 源 、 介 质 、 材 料 、 工 机 具 、 检 测 仪 器 等 ； 布 置 必 要 的 消 防 设 施 和 安 全 防 护 设 施 及 用 具 ； 第 七 章 试 运 转 机 器 入 口 处 按 设 备 技 术 文 件 规 定 装 设 过 滤 网 。
按 设 备 文 件 要 求 加 注 试 运 转 用 润 滑 油 （ 脂 ） 第 二 节 附 属 设 备 的 试 运 转1.仪 表 控 制 及 监 视 系 统 调 整 试 验 ； 包 括 ： 仪 表 元 件 的 检 验 和 试 验 ； 仪 表 连 锁 试 验 ； 仪 表 与 电 气 的 连 锁 试 验 2.电 气 及 其 操 作 控 制 系 统 调 整 试 验 ； 包 括 ： 空 开 模 拟 试 验 ； 热 元 件 保 护 试 验 ； 连 锁 试 验 ； 电 机 试 运 转 第 七 章 试 运 转3.附 属 机 器 设 备 试 运 转 ； 包 括 ； 水 、 气 、 汽 、 油 等 系 统 检 查 、 调 试 ； 机 器 试 运 转 和 电 气 、 仪 表 操 作 控 制 系 统 联 合 调 整 试 验 4.各 附 属 系 统 试 运 转 的 验 收 标 准 ， 应 符 合 机 器 技 术 文 件 规 定 和 设 计 文 件 的 要 求 第 三 节 单 机 试 运 转1.单 机 试 运 转 的 目 的 是 检 查 机 器 设 备 和 电 气 仪 表 的 性 能 与 制 造 及 安 装 质 量 。
2.机 器 单 机 试 运 转 的 时 间 应 符 合 机 器 技 术 文 件 规 定 和 设 计 文 件 的 要 求 机 器 设 备的 单 机 试 运 转 时 间 一 般 为 2小 时 3.机 器 单 机 试 运 转 所 采 用 的 介 质 ， 应 根 据 设 计 文 件 及 实 际 条 件 决 定 若 无 特 殊 规 定 ， 一 般 以 水 、 空 气 、 或 氮 气 为 介 质 选 用 试 运 转 介 质 时 应 符 合 下 列 要 求 ： 以 水 为 介 质 进 行 试 运 转 所 需 的 功 率 不 得 超 过 机 器 额 定 功 率 ； 以 空 气 或 氮 气 为 介 质 进 行 试 运 转 时 ， 所 需 的 功 率 和 压 缩 后 的 温 升 不 得 超 过 额 定数 值 第 七 章 试 运 转4.机 器 启 动 前 ， 应 符 合 下 列 规 定 ： 附 属 设 备 试 运 转 合 格 ； 排 气 和 排 污 完 毕 ； 压 力 供 油 系 统 的 机 器 ， 各 注 油 点 的 油 量 、 油 温 、 油 压 达 到 设 计 文 件 要 求 ； 用 其它 形 式 供 油 的 机 器 ， 其 供 油 状 况 应 符 合 润 滑 要 求 ； 盘 车 灵 活 ， 无 异 常 。
5.在 高 温 或 低 温 条 件 下 工 作 的 机 器 ， 启 动 前 必 须 按 机 器 技 术 文 件 的 要 求 进 行 预 热 或 预 冷 ； 与 机 器 连 接 的 高 温 或 低 温 管 道 的 螺 栓 必 须 进 行 热 紧 或 冷 紧 6.试 运 转 过 程 中 应 符 合 下 列 要 求 并 作 记 录 ： 检 查 各 主 要 部 位 温 度 和 各 系 统 压 力 参 数 应 在 规 定 范 围 内 ； 机 器 振 动 值 应 符 合 机 器 技 术 文 件 规 定 ； 若 无 规 定 ， 离 心 式 机 器 应 符 合 下 表 规 定 ： 第 七 章 试 运 转机 器 转 速 （ r/min) 轴 承 处 的 双 向 振 幅 （ mm)U375 0.18375 U600 0.15600 U750 0.12750 U1000 0.101000 U1500 0.081500 U3000 0.063000 U6000 0.046000 U12000 0.03 U 12000 0.02注 ： 振 动 值 应 在 轴 承 体 上 （ 轴 向 、 垂 直 、 水 平 三 个 方 向 ） 进 行 测 量 第 七 章 试 运 转 齿 轮 副 、 链 条 与 链 轮 啮 合 应 平 稳 ， 无 异 常 噪 声 、 和 磨 损 。
传 动 皮 带 不 应 打 滑 ， 跑 偏 量 不 应 超 过 规 定 值 轴 承 温 度 应 符 合 机 器 的 技 术 文 件 或 设 计 文 件 的 规 定 ； 若 无 规 定 ， 滚 动 轴 承 的 温 升应 不 超 过 40 ， 其 最 高 温 度 应 不 超 过 80 ； 滑 动 轴 承 的 温 升 应 不 超 过 35 ， 其最 高 温 度 应 不 超 过 70 润 滑 、 密 封 、 液 压 、 气 动 、 冷 却 等 各 辅 助 系 统 的 工 作 应 正 常 ， 无 渗 漏 现 象 检 查 驱 动 电 机 的 电 压 、 电 流 及 温 升 等 应 不 超 过 规 定 值 ； 各 种 仪 表 应 工 作 正 常 ； 电 气 、 仪 表 、 机 器 各 连 锁 装 置 工 作 正 常 、 可 靠 机 器 各 紧 固 部 位 无 松 动 现 象 第 七 章 试 运 转7.单 机 试 运 转 结 束 后 ， 应 及 时 完 成 下 列 工 作 ： 断 开 电 源 及 其 它 动 力 源 ； 卸 掉 各 系 统 中 的 压 力 及 负 荷 ， 进 行 排 气 、 排 水 、 排 污 。
检 查 各 紧 固 部 件 ； 拆 除 临 时 管 道 及 设 备 （ 设 施 ） ， 将 正 式 管 道 进 行 复 位 安 装 ； 低 温 机 泵 用 水 试 运 转 结 束 后 ， 必 须 进 行 干 燥 处 理 ； 检 查 机 器 设 备 单 机 试 运 转 系 统 各 阀 门 开 关 ， 应 在 规 定 状 态 ； 整 理 试 运 转 的 各 项 记 录 8.对 不 适 宜 单 机 试 运 转 的 机 器 ， 可 在 装 置 联 运 时 考 核 其 性 能 和 安 装 质 量 第 八 章 交 工 文 件1.工 程 合 同 对 交 工 文 件 无 规 定 时 ， 交 工 文 件 应 符 合 SH3503 石 油 化 工 工 程 建 设交 工 技 术 文 件 规 定 2.工 程 交 工 时 ， 应 具 备 下 列 技 术 资 料 ： 机 器 设 备 开 箱 检 验 记 录 ； 在 安 装 中 经 修 改 的 零 、 部 件 图 纸 或 说 明 ； 设 计 变 更 的 有 关 文 件 ； 材 料 的 质 量 证 明 文 件 ； 隐 蔽 工 程 施 工 记 录 ； 机 器 设 备 安 装 记 录 ； 灌 浆 所 用 混 凝 土 的 配 合 比 和 强 度 试 验 报 告 ； 试 运 转 记 录 ； 重 大 问 题 及 其 处 理 的 文 件 记 录 ; 其 它 有 关 资 料 ,包 括 机 器 或 零 部 件 的 受 损 或 缺 陷 修 复 报 告 。
