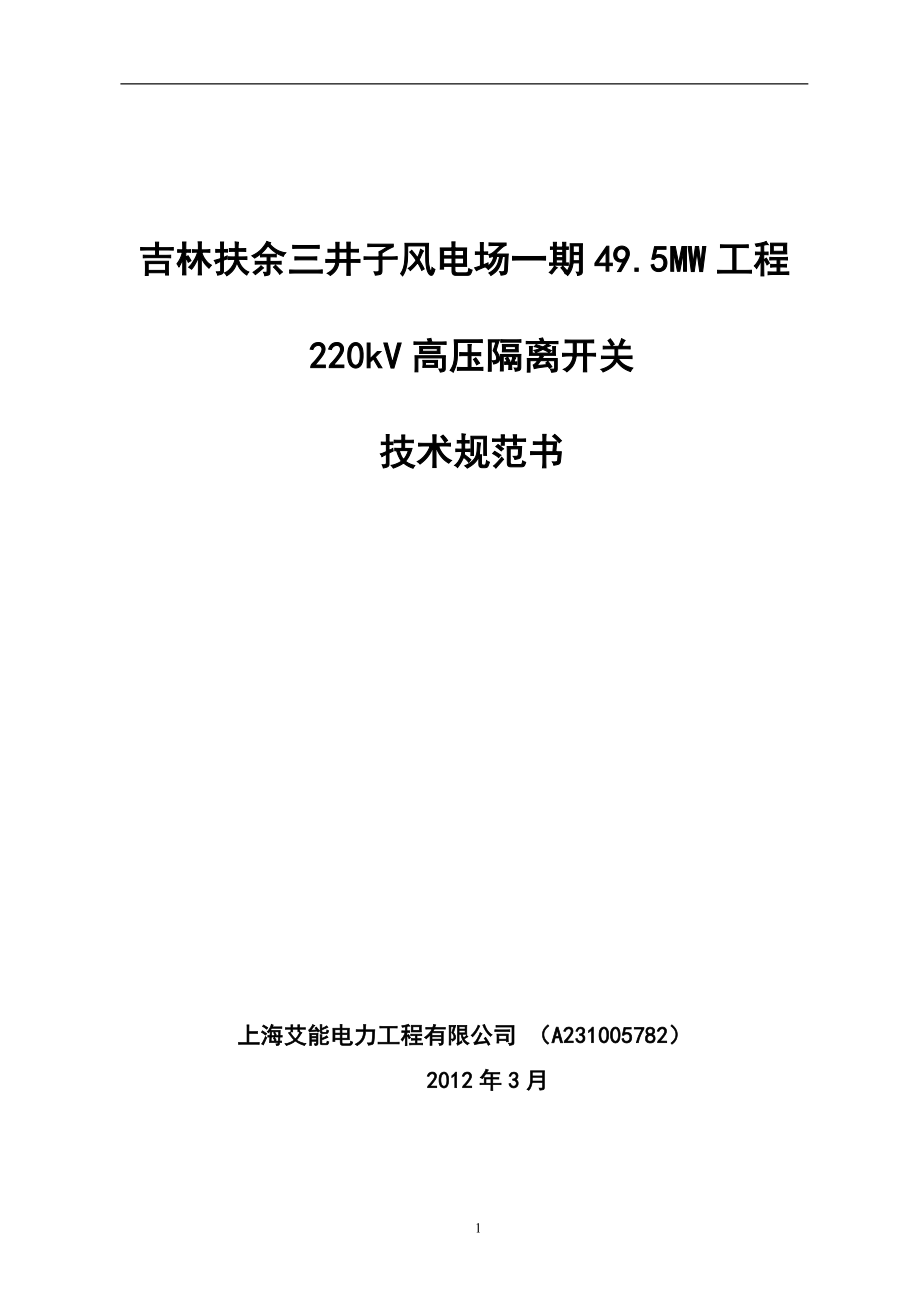

吉林扶余三井子风电场一期49.5MW工程 220kV有载调压主变压器技术规范书吉林扶余三井子风电场一期49.5MW工程220kV高压隔离开关技术规范书 上海艾能电力工程有限公司 （A231005782）2012年3月2目 录1.总 则2.技术要求3.设备规范4.供货范围5.技术服务6.需方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储存1 总则1.0.1 本设备技术规范书适用于吉林扶余三井子风电场一期49.5MW工程220kV高压隔离开关，它提出了该隔离开关本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合工业标准和本规范书的优质产品对国家有关安全、环保等强制性标准，必须满足其要求1.0.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求如有异议，偏差(无论多少)，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.0.4 本设备技术规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行1.0.5 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力1.0.6 本设备技术规范书未尽事宜，由供、需双方协商确定1.0.7 隔离开关及其辅助设备的标牌、铭牌、警示牌应分别标识为英文和中文1.0.8 供方对提供的成套设备（含辅助设备）负有全责，包括配套外购的产品，所有配套外购产品的型号、制造商应事先征得需方的同意1.0.9 合同签订后，按规范书要求，供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等的标准和规范清单，交给需方，由需方确认1.0.10 合同签订后，因规范、标准、规程发生变化，需方有权提出补充要求2 技术要求2.1 应遵循的主要现行标准（不限于此）GB311.1-1997 《高压输变电设备的绝缘配合》GB11022-1999 《高压开关设备通用技术条件》GB1984-2003 《交流高压断路器》GB2706-1989 《交流高压电器动热稳定试验方法》GB763-1990 《交流高压电器在长期工作时的发热》GB5582-1993 《高压电力设备外绝缘污秽等级》GB2900-2008 《电工名词术语》GB1985-2004 《交流高压隔离开关和接地开关》GB5273-1985 《变压器、高压电器和套管的接线端子》GB/T13540 《抗地震性能试验》DL/T 402-2007 《交流高压断路器订货技术条件》DL/T 593-1996 《高压开关设备的共用订货技术导则》DL/T 620-2006 《交流电气装置的过电压保护和绝缘配合》GBIT311.2-2002 《高压输变电设备的绝缘联合使用原则》GBT13540-2009 《高压开关设备和控制设备的抗震要求》2.2 环境条件根据县气象局提供的气象资料，该地区气象特征值如下：最高温度：38.6℃最低气温：-37.3℃多年平均气温：4.7℃ 年降水量：502.3mm风场中心海拔高度：142m最大风速：24.0m/s多年平均雷暴天数：35.3d多年平均相对湿度：64% 多年年平均气压：990.6hPa多年年平均水汽压：8.1hPa最大冻土深度197cm。
最大积雪深度25cm最多电线积冰日数7 天覆冰厚度：暂按10mm污秽等级：III级地震烈度：拟建风电厂厂址所在区域，抗震设防烈度为7度，地震动反应谱特征周期为0.45s2.3 工程条件2.3.1 系统概况 系统概况见表2.1表2.1 系 统 概 况编号系统电压（kV）最高运行电压（kV）系统频率（Hz）系统中性点接地方式备 注122025250直接接地2.3.2 安装地点和安装方式 隔离开关的安装地点和安装方式见表2.2表2.2 隔离开关的安装地点和安装方式编号安装地点安装方式设备的相间距离（m）接地方式备 注1户外双柱水平式≥3双接地以施工蓝图为准2户外单柱垂直式≥3双接地以施工蓝图为准3户外单柱垂直式≥3单接地以施工蓝图为准2.4 隔离开关的基本技术参数隔离开关的基本技术参数见表2.3 16表2.3 隔离开关的基本技术参数编号型式额定电压kV额定电流A额定 峰动稳 值定电流kA额定热稳定电流kA热稳定持续时间s分、合电容电流A分、合电感电流A分、合母线转移电流能力支柱 爬式 电绝 距缘 离子mm备注恢复电压V开断电流A开断次数1GW4252160012550420.530016003000≥6300双接地2GW6252160012550420.530016003000≥6300双接地3GW6252160012550420.530016003000≥6300单接地2.5 技术性能要求： 2.5.1 隔离开关在规定的使用条件下，应能承受运行和操作时出现的电气及机械应力而不损坏、不误动和拒动。
其金属制件(包括闭锁元件)应能耐受氧化而不腐蚀、并能耐受不同材料间的电蚀及材料热胀冷缩造成的附加应力的作用，各螺纹连接部分应防止松动，必要时在结构上应采取补偿措施 2.5.2 在风力、重力、地震或操动机构与隔离开关之间的连杆被偶然撞击时，隔离开关应能防止从合闸位置脱开或从分闸位置合闸 2.5.3 在隔离开关的一侧或两侧应能附装接地开关，接地开关和隔离开关之间应有机械闭锁，并具备电气闭锁的条件 2.5.4 与隔离开关组合成一体的接地开关，其动、热稳定要求与隔离开关相同 2.5.5 隔离开关上需经常润滑部位应设有专门的润滑孔或润滑装置 2.5.6 在1.1倍最高相电压时无线电干扰电压不大于500μV，并在晴天夜晚无可见电晕 2.5.7 额定绝缘水平见表2.4表2.4 隔离开关额定绝缘水平 (kV)编号额定电压雷电冲击耐受电压（峰值）1min工频耐受电压（有效值）相对地断口间相对地断口间12529501050395460 2.5.8 一次接线端子 1 隔离开关和接地开关一次接地端子应能承受不小于表2.5中的静拉力。
表2.5 隔离开关一次接线端子静拉力编号额定电压（kV）水平静拉力（N）横向静拉力（N）垂直静拉力（N）备 注1252200015001000 注：静态安全系数不低于3.5，短时动态负荷作用下的安全系数不小于1.7 2 隔离开关一次接线端子的型式和尺寸应符合GB5273的规定 2.5.9 隔离开关通过AC 380V电动机操作，电动机应配置热过负荷保护装置，所有的“OPEN”和“CLOSE”具有机械和电气联锁 2.5.10 隔离开关所带接地开关的接地刀打开方向为 （待定） 2.5.11 分、合闸电源回路电压为 DC 220 V，功率 kW由供方填写） 2.5.12 操作用液(气)体的额定表压力： 由供方填写） 2.5.13 机械寿命：对额定电压220kV及以上的隔离开关和接地开关，其操动机构连续操作次数为1000次 2.5.14 操动机构的要求 1 操动方式：隔离开关： 电动 接地开关： 手动 2 手动操作时的手柄长度：不大于1 m 手柄离地面高度：不大于1.1m 隔离开关手操力不大于：90N接地开关手操力不大于：200N 3 由同一操动机构操动的三相隔离开关，各相的合闸不同期性应能方便地进行调整，在合闸终了时应保证接触可靠。
4 操动机构箱应能防寒、防腐、防潮、防护等级满足IP55的要求箱正面应设有带铰链的密封门，上有把手、碰锁和可外加挂锁的设施 5 操动机构箱内的接线端子为阻燃型的，除能满足内部接线外，还应有15％的备用端子，各端子应编号，并与电缆进口间距离不小于150mm端子排采用凤凰或魏德米勒端子 6 除控制、指示及闭锁等通常用的辅助触点外，每台隔离开关主刀闸需提供用户使用的常开与常闭触点各10对接地刀闸则为8对(倘若分相操作则为每相的数量)辅助触点的开断能力为直流110V、5A或直流220V、2.5A，辅助触点应为定位式的触点的接触面采用银质，厚度满足要求 7 所有辅助触点应在电气接线图上标明编号并且连接至端子排每只辅助开关及所有辅助触点的电气接线必须编号 8 操动机构的终点位置应有坚固的定位和限位装置，且在分、合闸位置时能将操作柄锁住 9 对动力式操动机构的要求 1)应装设供就地操作的手力分、合闸装置 2)在接受操作命令后，应能自行完成正常的合闸或分闸动作 3)在操动机构处于任何动作位置时，均应能取下或打开操动机构的箱门，以便检查、修理辅助开关和接线端子。
4)在操动机构箱内应装设就地控制开关，具有“OPEN-NORMAL-CLOSED”三个档位，操作后自复位至“NORMAL”选择开关和控制开关应装设在控制箱内 5)电控户外动力式操动机构箱内应根据需方的要求装设刀开关和保护熔丝或小型断路器 6)动力式操动机构中所采用的电动机及仪表，应符合相应标准的规定7)电动操动机构的电动机端子的电压在其额定电压值80％～110％范围时保证隔离开关可靠的合闸和分闸 10 操动机构的操作工具的运动方向应有明显标志 11 操动机构上应有反映隔离开关分、合闸位置的指示器，指示器上应标明“OPEN”、“CLOSED”字样 12 动力式操动机构装设的动作信号应符合下列要求 1)指示隔离开关主闸刀分闸的信号，应在达到80％断口距离后发出 2)指示隔离开关主闸刀合闸信号，应在隔离开关能安全通过额定电流、动热稳定电流的位置时发出13 配手动操动机构的隔离开关和接地开关应考虑装设电磁锁或编码锁14 操作接地刀闸合在带电导体时，不应对操作人员产生反冲力 2.5.15 同型号隔离开关的安装尺寸应一致，零部件应具有互换性。
2.5.16 接地螺钉应符合如下规定 1 户外隔离开关本体或单独供货的接地开关的底座上，应装设与接地热稳定电流相适应的接地引线用接地螺钉，且不小于φ12mm，户内隔离开关本体或单独供货的接地开关的底座上以及隔离开关的操动机构的底座或外壳上，应装设不小于φ8mm的接地螺钉 2 每相一个底座的隔离开关，各相应分别装设接地螺钉 3 接地接触面应平整、光洁、并涂以防锈油，连接截面应满足热稳定的要求 4 接地接触面应标以接地符号 2.5.17 隔离开关带电部分及其传动部分的结构应能防止鸟类作窝 2.5.18 接地开关的旋转轴与底座间铜质软联结的截面积应不小于70mm2 2.5.19 隔离开关应采用如下的防锈措施 1 所有轴销，轴套，紧固件采用不锈钢或其它耐腐蚀材料 2 滚珠和轴承之间应采用性能优良的润滑脂(如二硫化钼锂基脂)加强密封、并有注油孔 3 钢底座要求进行(热镀锌、刷漆)处理 4 操动机构箱外表采用 热镀锌(刷漆) 防腐处理，箱体颜色 招标方提供 2.5.20 隔离开关及其操作机构应装设符合国家标准规定的、有必要数据的铭牌，且铭牌应耐风雨和防腐蚀，其字样、符号清晰耐久，如隔离开关由几个独立的相组成，每相都应有一个铭牌，操作机构和隔离开关装在一起的，可合用一个铭牌。
如果操作机构是可移动的，则应有单独的铭牌铭牌在正常和安装位置应清晰可见3 设备规范本工程订购的设备规范和数量见表3.1表3.1 设备规范和数量编号型式型号额定电压（kV）额定电流（A）操作机构操作方式接地开关配置单位数量电动手动三相操作单相操作无接地开关单接地开关双接地开关1双柱水平开启式GW42521600√√√组12单柱垂直式GW62521600√√√组13单柱垂直式GW62521600√√√组24 供货范围 4.1 隔离开关本体及附件 4.2 操作机构及附件（主刀与接地刀均为三相联动） 4.3 传动部分的连接件(除连杆) 4.4 电磁锁或编码锁 4.5 备品备件及专用工具5 技术服务 5.1 项目管理 合同签订后，供方应指定负责本工程的项目经理，负责协调供方在工程全过程的各项工作，如工程进度、设计制造、图纸文件、包装运输、现场安装、调试验收等 5.2 技术文件 5.2.1 供方在隔离开关订货前应向需方提供一般性资料如：鉴定证书、报价书、典型说明书、总装图和主要技术参数等 5.2.2 在签订合同7天内，供方向需方提供以下技术文件 5 份。
并注明“吉林扶余三井子风电场一期49.5MW工程”,并提供电子文件（AutoCad 2004以上版本）具体如下： 1 总装图：应表示设备总的装配情况，包括外型尺寸，设备的重心位置与总重量、受风面积、运输尺寸和重量、操作机构箱位置、电缆入口位置，一次端子尺寸和材料及其它附件 2 基础图：应注明设备和其操动机构箱的尺寸，基础螺栓的位置和尺寸、设备操动时的动态负荷等 3 电气原理图：操动机构箱的内部接线和远方操作的控制、信号、照明等交流及直流回路，如有多张电气原理图，还应注明各图之间的有关线卷与触点的相互对应编号，必要时，应提供所有特殊装置或程序的操作说明概要 4 表示隔离开关和操动机构断面的结构图以及对基础的技术要求 5 操动机构与隔离开关间的相互连接图：包括操动机构箱内全部端子情况，并注明电缆的识别编号及柜内设备的大致位置 6 操作机构箱安装图 7 提供隔离开关的对地电容值 5.2.3 设备供货时提供以下资料 1 隔离开关的安装、运行、维护、修理调整和全部附件的完整说明和数据 2 隔离开关和所有附件的全部部件序号和完整的资料 3 型式试验报告、出厂试验报告及主要部件试验报告。
注：5.2.3中2、3项为协商提供，5.2.2中各项及5.2.3中1项为必须提供 5.3 现场服务：在设备安装过程中视工作情况供方可派技术人员免费提供现场服务供方派出人员在现场负责技术指导，协助需方按标准要求检查安装质量和投运中出现的质量问题6 需方工作 6.1 需方应向供方提供具有特殊要求的隔离开关和接地开关的资料 6.2 设备安装过程中，需方为供方的现场派员提供工作和生活的便利条件7 工作安排 7.1 供方收到技术规范书后如有异议在 周内书面通知需方 7.2 根据工程需要可以召开设计联络会或采用其它形式解决设计及制造中的问题 7.3 文件交接要有记录，设计联络会应有会议纪要 7.4 供方提供的设备及附件规格、重量有变化时应及时书面提供给需方 7.5 供方应填写隔离开关规范表，其格式和内容按表7.1 表7.1 供方应填写的隔离开关规范表序号名 称要求值供方提供值编 号编 号GW4GW6GW6一额定参数1额定电压(kV)2522522522最高电压(kV)2522522523额定频率(Hz)5050504额定电流(A)1600160016005额定动稳定电流峰值（kA）1251251256额定热稳定电流及其额定持续时间(S)4447分、合闸时间（参考）（S）2~32~32~38分、合闸平均速度（参考）(m/s)1~1.51~1.51~1.59接线端机械负荷见2.5.8条见2.5.8条见2.5.8条10额定绝缘水平1）额定工频1min耐受电压：断口（kV）105010501050对地（kV）9509509502）额定雷电冲击耐受电压峰值(1.2/50μs)：断口(kV)460460460对地(kV)9359359353）额定操作冲击耐受电压峰值(250×2500μs)：断口(kV)供方填写供方填写供方填写对地(kV)供方填写供方填写供方填写4）支柱式绝缘子表面最小爬电距离（mm）≥6300≥6300≥630011开断母线转移电流的能力1）恢复电压（V）3003003002）开断电流（A）1600160016003）开断次数（次）30003000300012开断电容电流值（A）22213开断小电感电流值（A）0.50.50.514接线端子静负荷1）水平（N）2000200020002）横向（N）1500150015003）垂直（N）100010001000二隔离开关的结构与型式1型 式1）型 号GW4GW6GW62）垂直开启式√√3）水平开启式√2是否带接地开关1）双侧带接地开关√√2）单侧带接地开关√3）不带接地开关3操动机构的型式1）型 号GW4GW6GW62）三相联动或分相操作三相联动三相联动三相联动3）电动、手动或其它电动电动电动4）电动电压（V）AC380AC380AC3805）控制电压（V）DC220DC220DC2204接地开关的操动机构型式1）型 号GW4GW6GW62）三相联动或分相操作三相联动三相联动三相联动3）电动、手动或其它手动手动手动4）电动电压（V）AC380AC380AC3805）控制电压（V）DC220DC220DC2205一次接线端子的型式6辅助触点数目隔离开关10对10对10对接地开关8对8对8对8 备品备件及专用工具 8.1 供方按需方的要求提供的备品备件清单见表8.1。
表8.1 备品备件清单序号名 称型 号 规 范单位数量用 处备 注 8.2 供方应提供安装、运行、检修所需要的非常规或非标准的专用工具，包括专用调试、测试设备提供的专用工具清单表8.2表8.2 专用工具清单序号名 称型 号 规 范单位数量用 途备 注9 质量保证和试验 9.1 质量保证 9.1.1 订购的新型产品除需满足本规范外，供方还应提供该产品的鉴定证书 9.1.2 供方应保证制造过程中的所有工艺、材料、试验等(包括供方的外购件在内)均应符合本规范书的规定若需方根据运行经验指定供方提供某种外购零部件，供方应积极配合 9.1.3 供方应有遵守本规范书中各条款和工作项目的ISO－900 ；GB/T1900 质量保证体系，且该质量保证体系已经过国家认证和正常运转9.2 试验应满足IEC标准 9.2.1 型式试验 1 外观检查：在进行所有型式试验项目之前，应先对产品进行外观检查 2 机械试验：按GB1985 6.9条进行 3 耐压试验，按GB1985 6.3条及GB11022 7.1条进行。
4 温升试验和主回路的电阻测量：按GB763《交流高压电器长期工作时的发热》标准中有关规定进行 5 热稳定试验：按GB1985第6.7条及GB2706《交流高压电器动热稳定试验方法》进行 6 接地开关短路关合性能试验(仅适用于具有短路关合能力的接地开关)按GB1985 6.8条进行 7 防雨试验：户外隔离开关和接地开关的操作机构(箱)的防雨试验按JB/DQ2080《高压开关设备防雨试验方法》进行 8 密封性试验(仅适用于气动或液压操动机构)按GB1985标准中6.10条进行 9 开合环流试验：按ZB/T6462《交流高压隔离开关开合母线转换电流试验》进行 10 开合小电流试验 在最高电压下隔离开关应能可靠地开合小电流 11 地震试验按GB/T13540《高压开关设备抗地震性能试验》进行 12 无线电干扰和电晕试验:按GB11604《高压电器设备无线电干扰测量方法》试验 13 抗弯、抗扭试验 1)隔离开关的支持柱绝缘子和转动柱绝缘子应按相应的电瓷绝缘子标准进行型式试验、例行试验和抽查试验 2)应需方要求对户外隔离开关进行整体的抗弯强度试验，试验的要求和方法买卖双方协商确定，安全系数不得小于2.5。
14 极限温度下的操作 1)最低周围空气温度下的操作按GB1985标准中6.16.1条进行 2)最高周围空气温度下的操作按GB1985标准中6.16.2条进行 15 操作机构中电磁线卷的匝间绝缘试验：按GB1985 6.12条进行 9.2.2 出厂试验 隔离开关应在工厂内进行整台组装并进行出厂试验，出厂试验的技术数据应随产品一起交付需方在拆装前关键连接部位和部件应做好标记 1 结构检查：隔离开关及其所有附件的规格和尺寸均应符合技术文件和图纸的要求，当需方对某个部件或配件的质量有怀疑时，厂家应提供其型式试验和出厂试验报告，必要时应进行试验校核 2 主回路电阻测量：用不小于100A直流电流测量主导电回路电阻 3 耐压试验：隔离开关主回路按额定试验电压进行1min工频干耐压试验，并校核断口间的距离和安全距离，对辅助和控制回路进行工频1min2000V耐压试验 4 机械操作试验 1)对配动力式操动机构的隔离开关和接地开关进行空载操作，在额定操作电压下连续进行50次合、分操作，在最高和最低允许操作电压下分别进行10次合、分操作，且手动合、分各3次，对于手力式机构应连续进行50次合、分空载操作。
2)动力式操动机构试验时应测量合、分闸时间，必要时给出时间一行程特性曲线 3)校核闭锁装置的功能 9.2.3 现场试验 现场试验在隔离开关安装完毕后进行，试验应在供方代表参加的情况下由需方承担，试验结果应与制造厂出厂试验数据或本技术条件相符试验项目如下： 1 校核动、静触头间的开距在额定、最低和最高操作电压(液气)压下进行3次空载合、分试验，并测量分合闸时间，检查闭锁装置的性能 2 测量主回路及接地开关(当供方说明书有规定时)的回路电阻，进行控制及辅助回路的工频耐压试验 3 测量绝缘电阻10 包装、运输和贮存 10.1 设备制造完成并通过试验后，应及时包装，否则应得到切实的保护，确保其不受污损 10.2 所有部件经妥善包装或装箱后，在运输过程中尚应采取其它防护措施，以免散失损坏或被盗 10.3 在包装箱外应标明需方的订货号、发货号 10.4 各种包装应能确保各零部件在运输过程中不致遭到损坏、丢失、变形、受潮和腐蚀 10.5 包装箱上应有明显的包装储运图示标志(按GB191) 10.6 整体产品或分别运输的部件都要适合运输和装载的要求。
10.7 出厂的每组(相)隔离开关和接地开关的本体和每台操动机构应附有产品合格证书，装箱单和安装使用说明书以及出厂试验测试数据，在说明书中应提供可能的安装方式、相间距离、相对地距离、断口距离等。
