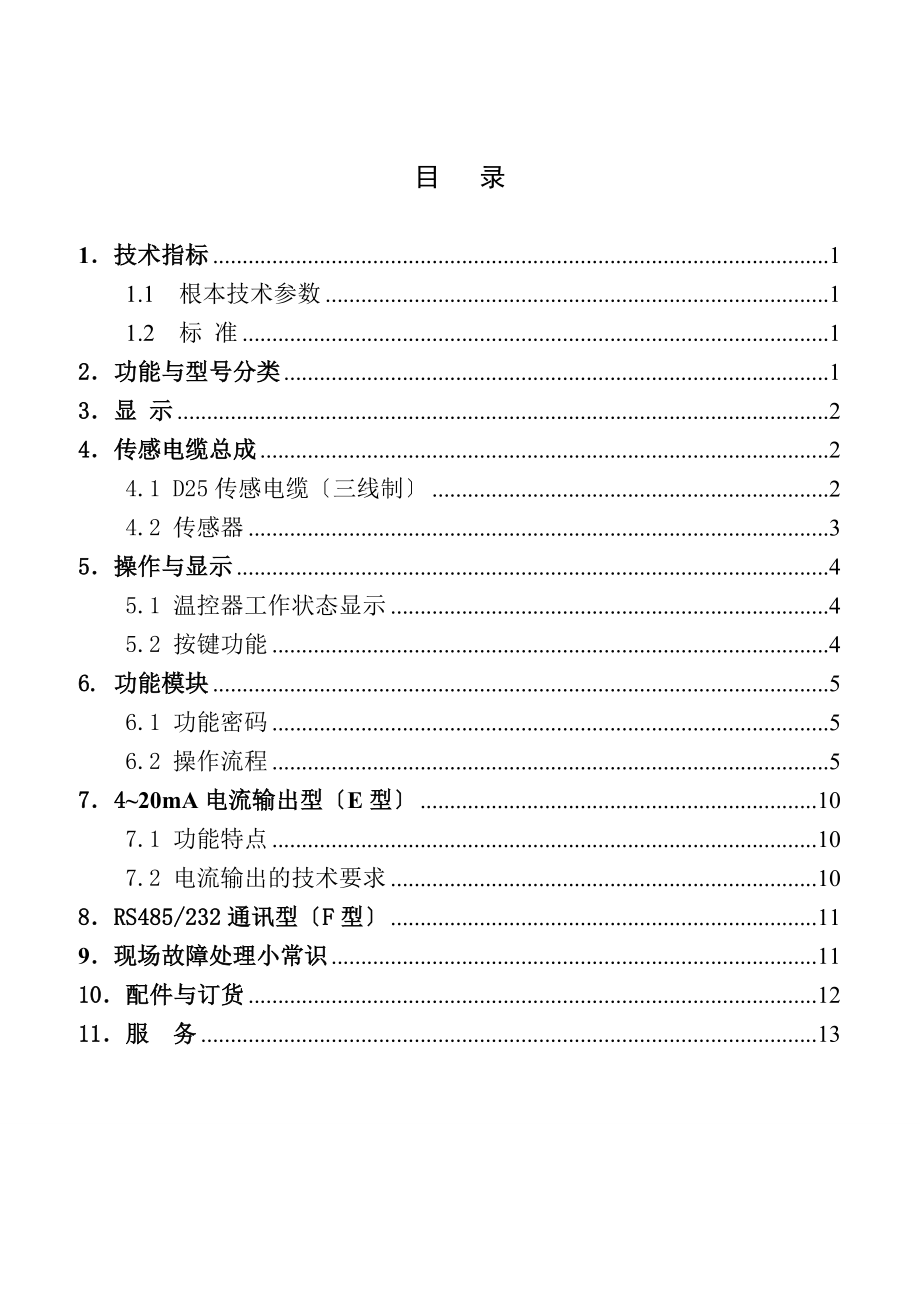

目 录1．技术指标 11.1 根本技术参数 11.2 标 准 12．功能与型号分类 13．显 示 24．传感电缆总成 24.1 D25传感电缆〔三线制〕 24.2 传感器 35．操作与显示 45.1 温控器工作状态显示 45.2 按键功能 46. 功能模块 56.1 功能密码 56.2 操作流程 57．4~20mA电流输出型〔E型〕 107.1 功能特点 107.2 电流输出的技术要求 108．RS485/232通讯型〔F型〕 119．现场故障处理小常识 1110．配件与订货 1211．服 务 131．技术指标 1.1 根本技术参数 环境温度：-10~+55℃ 环境湿度：< 90％ 工作电压：220VAC 〔+10％，-15%〕 工作频率：50Hz或60Hz〔±2Hz〕 测量范围：0.0～200.0℃ 或 -30.0～240.0℃测量精度：±1%FS〔温控器0.5级,传感器0.5级〕 分 辨 力：0.1℃ 风机输出总容量：6A/250VAC 控制输出容量：5A/250VAC；5A/30VDC (阻性) 温控器功耗：≤8W1.2 标 准生产标准： JB/T7631-2022?变压器用电子温控器? 通过的认证标准：ISO9001：2000国际质量管理体系认证通过的试验标准：IEC61000-4：1995 国际标准 GB/T17626-1998?电磁兼容试验和测量技术?标准2．功能与型号分类 型 号功 能D型〔常规型〕三相巡回测量并显示/最大值测量并显示及两种功能相互切换；输入开路及故障自检显示并输出；冷却风机自动启停输出；超温报警显示并输出；超温跳闸显示并输出；风机手动控制/自动控制两种状态显示、输出及相互切换；各通道显示值数字补偿；“黑匣子〞功能；风机定时启停控制功能；输出状态检测。
E型同D型，增加三路独立的4~20mA模拟电流输出F型同D型，增加RS-485/232串行通讯功能G型同D型，增加一路机房环境温度测量与控制I型同D型，增加一路变压器铁心温度测量与报警 注：具体选型请参考封底的产品外形照片及对应的型号，D、E、F、G、I型是从具体功能上的划分，是属于功能字符，一般出现在型号的最后一位3．显 示 D1：一位数码显示，显示测量相序及提示符 D2：四位数码显示，显示测量值及参数 4．传感电缆总成 4.1 D25传感电缆〔三线制〕 D/E/F型三路电缆连接示意图 G/I型四路电缆连接示意图 D/E/F型三路插头内部示意图 G/I型四路插头内部示意图 4.2 传感器4.2.1 Pt100铂电阻是一种在-30.0～240.0℃范围内线性较好的热电阻，它符合GB/T8622-97?工业铂电阻技术条件及分度表?B级要求。
外形尺寸： Ф3×25mm或Ф4×40mm 4.2.3 Pt100铂电阻的电阻与温度的对应曲线: 5．操作与显示 5.1 温控器工作状态显示〔以常规D型温控为例〕状 态显示器LED灯控制输出D1D2进入功能操作P-Cd-巡检/最大值灯亮正常巡检 相序对应温度巡检灯亮最大值显示 相序对应温度最大值显示灯亮手动启动风机相序对应温度风机灯、手动灯亮风机闭合超过风机启动值相序对应温度风机灯亮风机闭合超过超温报警值相序对应温度报警灯亮超温报警闭合超过超温跳闸值相序对应温度跳闸灯亮超温跳闸闭合超出测量范围相序-OH-或-OL-故障灯亮故障报警闭合传感器开路相序-OP-故障灯亮故障报警闭合温控器故障相序-Er-故障灯亮故障报警闭合5.2 按键功能按键功 能SET在正常工作状态时，按该键，温控转入参数设定状态,设定过程中按该键进入下一步△在设定状态下，按一次该键，显示的参数值增1，按住该键不放，可进行快速增数正常工作状态下按该键可切换风机处于手动控制状态或自动控制状态▽在设定状态下，按一次该键，显示的参数值减1，按住该键不放，可进行快速减数。
正常工作状态下按该键可切换仪表处于最大值显示或各相巡回显示状态6. 功能模块6.1 功能密码 6.2 操作流程6.2.1 “黑匣子〞功能 进入该功能操作状态，可查看停电前瞬间各相绕组的温度值(仅G/I型号有d路)6.2.2 冷却风机鼓励〔风机定时启停〕功能注：时间间隔单位为小时，设定范围0～150风机每次自动运行时间已由软件定为2分钟，用户无法修改例：设为0，那么表示风机无定时启停功能；假设设为24，那么风机将每隔24小时自动启停一次，用户可根据实际情况设置间隔时间6.2.3 参数设定功能 参数提示符含义如下：Ob：风机启停目标值 dF：风机启停目标值回差AH：超温跳闸目标值 AL：超温报警目标值ObJ：机房风扇启停目标值 dFJ：机房风扇启停目标值回差AHJ：机房超温跳闸目标值 ALJ：铁心超温报警目标值风机启动温度= Ob+dF；风机关闭温度= Ob-dF 机房风扇启动温度= ObJ+dFJ；机房风扇关闭温度= ObJ-dFJ 注：1、除冷却风机和机房风扇启停之外的其它目标值回差均默认为0.4℃。
2、以上所示参数均为参考值，具体设定值以出厂标签为准6.2.4 测量值数字补偿设定步骤当因传感器精度等外部原因引起测量的温度显示值有误差时，可进入测量值数字补偿设定状态，对测量值进行校正补偿范围：-19.9℃～+19.9℃)6.2.5 输出状态检测操作步骤 可以通过数字设定，模拟测量温度的变化，对温控器的输出状态及对应触点进行检测注：1. 为防止引起变压器误跳闸，软件不支持模拟超温跳闸功能！2. G/I型温控器无模拟故障输出功能3. 如果测量范围为-30~240℃，那么第五步显示-30.0，第八步〔超出量程〕为240.1，第九步〔进入量程〕为240.07．4~20mA电流输出型〔E型〕7.1 功能特点在通用功能根底之上，输出与检测温度值成线性对应关系的独立的3路(4路) 4～20mA电流信号，可以直接与远端A/D 卡相连，以组成集散式监控系统〔DCS系统〕在温控器内部，A+、B+、C+、d+是相连的，即 共正极，假设用户的采集系统与之相矛盾，请在订 货前加以说明我们通常提供3相绕组温度电流输出，如用户需加d路温度电流输出，请在订货前加以说明7.2 电流输出的技术要求7.2.1 负载电阻R≤500欧； 输出精度: ±1%7.2.2 温控器测量的温度与输出电流的对应曲线和关系式 温度与电流的关系式：I=〔16T/200〕+4其中：T为某相绕组温度值〔℃〕 I为与该相温度对应的电流值〔mA〕7.2.3 输出转换假设用户的采集系统要求接收模拟电压信号，可以直接在现有的电流输出端并接250欧的高精度电阻，即可取得1～5V的电压信号。
8．RS485/232通讯型〔F型〕请参看?通讯规约说明?〔另附〕9．现场故障处理小常识故 障 现 象原 因 分 析处 理上电后显示器不亮电源线未接好或电源欠压检查输入电源某相闪烁显示“-OP-〞，故障灯亮1.传感器松动或接触不良2.传感器损坏1.拧紧传感接头螺丝 2.更换传感器某相闪烁显示“-OH-〞，故障灯亮温度超出测量上限，或传感器测量回路有较大的接触电阻消除线路接触电阻某相闪烁显示“-OL-〞，故障灯亮温度超出测量下限，或传感器测量回路有短路检查传感器测量线路温控器闪烁显示“-Er-〞，故障灯亮内部整定参数被修改,或温控器内部故障请速与厂家联系未到达开风机的温度，风机却自动运行1.处于手动开机状态 2.风机定时启停功能生效1.按▲可关闭风机 2.属于正常现象手动启动风机后，不能手动关闭风机此时的测量温度值正好介于风机的正负回差值之间属于正常现象三相温度显示有偏差热电阻固定深度不同调整固定热电阻固定显示某相温度值处于最大值显示状态切换到巡回显示状态进入某操作状态后，不知如何进行下一步一直按SET键即可退出功能操作状态回到正常显示状态10．配件与订货 型 号 名 称 D型E型F型G型I型温控器●●●●●传感电缆总成●●●▲▲通讯电缆●通讯光盘●RS485/RS232转换器●电源线●●●●●使用手册、合格证●●●●●安装支架ººººº▲： G 型和I型配套的是 4路传感电缆总成。
º ： 根据用户的要求 订 货 须 知1. 用户在订货前请参看第1页?型号与功能分类?对照表,选择适用的规格型号2. 我公司通常为用户提供的传感电缆总成为5米、通讯电缆为2米〔接上位机〕+2米〔接下位机〕，用户假设对电缆长度有具体要求，可在订货时加以说明3. 假设用户对温控器有其它特殊的技术要求，请在订货时加以说明11．服 务◆ 凡购置或使用本公司产品的单位与个人均可以享受我们的售后效劳◆ 自本产品出厂之日起两年或使用之日起十八个月内，产品在使用当中失灵，本公司均可做到“包修、包退、包换〞◆ 如果产品由于使用不当、测试不当、自行拆装、安装不当、外部电源突变或意外雷击造成损坏，本公司将不负责“三包〞效劳 ◆ 超出“三包〞期的产品或第3款中提到的损坏产品可以返回本公司维修，用户应承当一定的维修费用 产品保修卡 〔用户保存联〕 使用单位通讯地址电 话联 系 人邮 编购机日期产品型号出厂编号用户说明：剪切处 产品保修卡 〔返回公司联〕 使用单位通讯地址电 话联 系 人邮 编购机日期产品型号出厂编号用户说明： 14。
