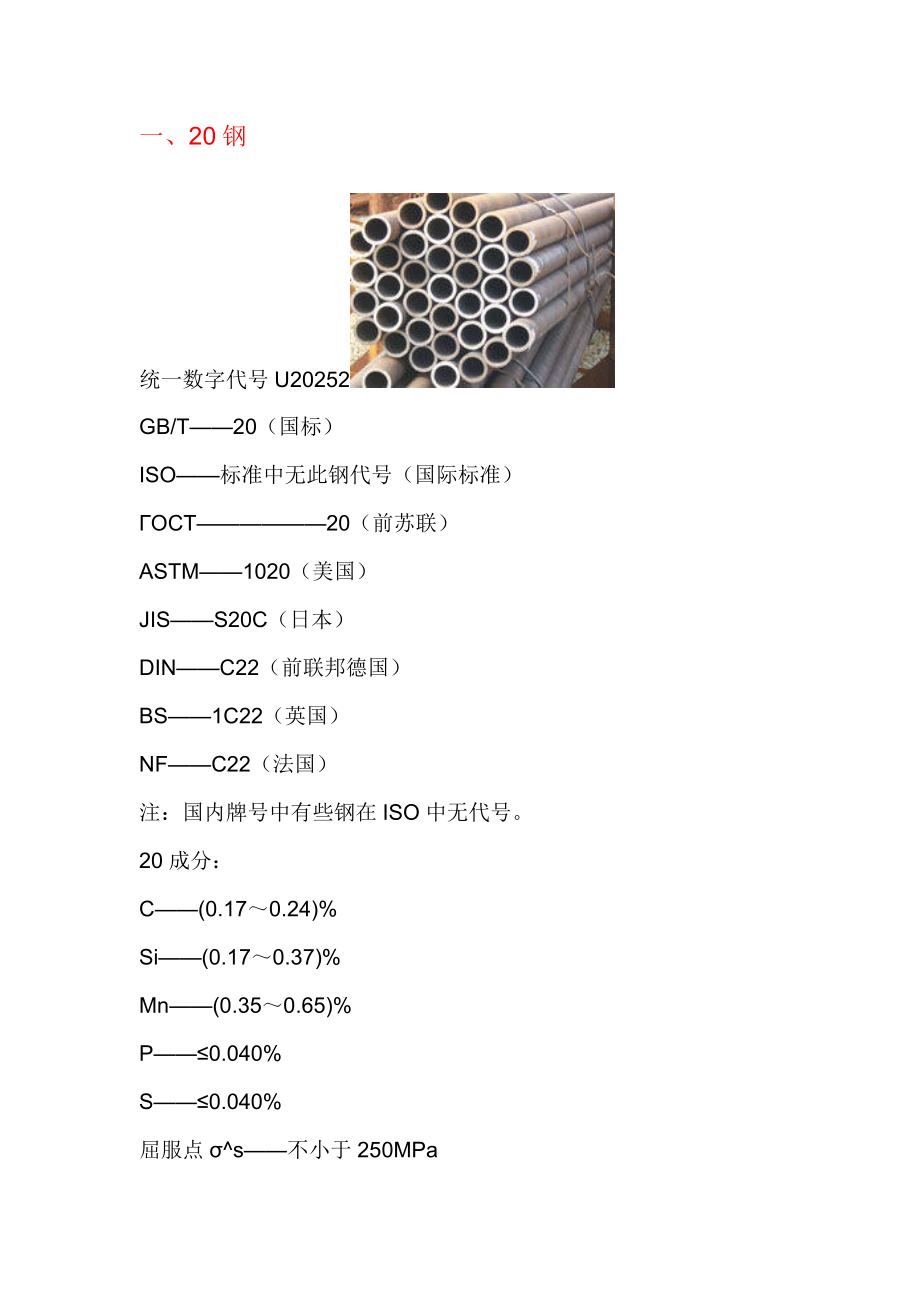

一、20钢统一数字代号U20252GB/T——20（国标）ISO——标准中无此钢代号（国际标准）ГОСТ——————20（前苏联）ASTM——1020（美国）JIS——S20C（日本）DIN——C22（前联邦德国）BS——1C22（英国）NF——C22（法国）注：国内牌号中有些钢在ISO中无代号20成分：C——(0.17～0.24)% Si——(0.17～0.37)%Mn——(0.35～0.65)%P——≤0.040%S——≤0.040%屈服点σ^s——不小于250MPa抗拉强度σ^b——不小于420MPa伸长率δ————不小于25％断面收缩率ψ————不小于55％冲击韧度a^K——无硬度HBS——热轧钢15620钢的20是指含碳量，含碳量为0.2%，属于低碳钢 钢中可分为低碳钢、中碳钢和高碳钢 低碳钢--含碳量一般小于0.25%； 中碳钢--含碳量一般在0.25～0.60%之间； 高碳钢--含碳量一般大于0.60% 钢中除含有碳(C)元素和为脱氧而含有一定量硅(Si)(一般不超过0.40%),锰(Mn)(一般不超过0.80%,较高可到1.20%)合金元素外,不含其他合金元素(残余元素除外)。
钢中含碳量低于2.1%为钢，含碳量高于2.1%为铁 钢中含碳量越高其韧性越差，铁中含碳量越高其韧性越好 特性 （1）特性 该钢属于优质低碳碳素钢，冷挤压、深谈淬硬钢该钢强度低，韧性、塑性和焊接性均好抗拉强度为253-500MPa，伸长率≥24% 20特性与15钢基本相仿，但强度稍高用途：适用于制造汽车、拖拉机及一般机械制造业中建造不太重要的中小型渗碳碳氮共渗等零件，如汽车上的手刹蹄片、杠杆轴、变速箱速叉、传动被动齿轮及拖拉机上凸轮轴、悬挂均衡器轴、均衡器内外衬套等；在热轧或正火状态下用于制造受力不大，而要求韧性高的各种机械零件；在重、中型机械制造业中，如锻制或压制的拉杆、钩环、杠杆、套筒、夹具等在汽轮机和锅炉制造业中多用于压力≤6N/平方，温度≤450℃的非腐化介质中工作的管子、法兰、联箱及各种紧固件；在铁路、机车车辆上用于制造十字头、活塞等铸件 正火可促进该钢球化，细化大块状先共析铁素体，改进小于160HBS毛坯的切削性能 该钢模具零件工艺路线为：下料→锻造模坯→退火→机械粗加工→冷挤压成型→再结晶退火→机械精加工→渗碳→淬火、回火→研磨抛光→装配[1] （2）供货状态及硬度 未热处理态，硬度≤156HBS。
化学成分 （3）标准JB/T 6057-92钢的化学成分（质量分数，%） C 0.17~0.23、Si 0.17~0.37、Mn 0.35~0.65、P≤0.035、S≤0.035、Ni≤0.30、Cr≤0.15、Cu≤0.25 （4）参考对应钢号 我国GB/JB的标准钢号是20、我国台湾CNS标准钢号S20C、德国DIN标准材料编号1.0402、德国DIN标准钢号CK22/C22、英国BS标准钢号IC22、法国AFNOR标准钢号CC20、法国NF标准钢号C22、意大利UNI标准钢号C20/C21、比利时NBN标准钢号C25-1、瑞典SS标准钢号1450、西班牙UNE标准钢号F.112、美国AISI/SAE标准钢号1020、日本JIS标准钢号S20C/S22C 力学性能 （5）相变点温度（近似值）Ac1=735℃，Ac3=855℃，Ar3=835℃，Ar1=680℃ （6）正火规范 温度920~950℃，出炉空冷硬度131~156HBS （7）冷压毛坯软化处理规范 温度700~720℃，保温时间8~15h，再以50~100℃/h的冷速，随炉降至温度≤550~600℃，出炉空冷。
处理前硬度≤143HBS，软化后硬度≤131HBS （8）淬火规范 温度910℃±10℃，10%NaCl盐水冷却 二、25号钢材料名称：优质碳素结构钢 牌号：25 标准：GB/T 699-1988 ●特性及适用范围： 焊接性及冷应变塑性高，无回火脆性倾向一般用于制造重型和中型机械中负荷不大的冷冲压件、小锻件和机械加工小零件如垫圈、销轴、螺栓、螺母等；进行渗碳或碳氮共渗处理后，可制造摩擦片、活塞销和不重要的齿轮；经正火处理，可用作 -20～475 ℃的压力容器锻件用钢三、４５号钢和４０Cr有什么区别首先说一点，不是“见火”，而是“淬火”，在工厂里为了和“退火”不听混淆，也叫做“蘸火” 第二：45钢的标准读法应该叫“四五钢”，而不是四十五号钢 40Cr这种材料的含碳量为0.37%～0.44%，比45钢（0.42%～0.50%）略低，Si、Mn的含量相当，含Cr0.80%～1.10% 在热轧供货的情况下，这1%的Cr基本不起作用，它俩的力学性能大体相当由于40Cr的价格比45钢贵一半左右，所以出于经济性的考虑能用45钢的就不用40Cr 平常分类45钢属于GB699“（优质）碳素结构钢”，40Cr属于GB3077“合金结构钢”。
区别就在于热处理以后Cr在热处理中的主要作用是提高钢的淬透性由于淬透性提高，淬火（或调质）处理后40Cr的强度、硬度、冲击韧性等机械性能也明显比45钢高，但也是由于淬透性强，在淬火时40Cr的内应力也就比45钢大，同样的条件下40Cr材料的工件开裂倾向也就比45钢材料的工件大因此为避免工件开裂，40Cr淬火时大多选用导热性较低的油作为淬火介质（有时也用双液淬火法，俗话叫水淬油冷），而45刚则用导热性较高的水作为淬火介质 当然，水和油的选择也不是绝对的，和工件的形状也有密切关系形状简单的40Cr零件也可以使用水淬，而形状复杂的45钢零件也许就得使用油淬甚至盐浴45号.50Mn.都属优质碳素结构钢/ o4 O+ Y" ]% o 45号钢:塑性高，有较高的强度在正火或调质状态下使用用于一般轴.键.销等比较经济 z4 m5 p' `2 X# v4 c 50Mn:它的弹性.强度.硬度均高多在正火.淬火状态下使用用于耐磨要求高.负荷大的零件如齿轮.齿轮轴.等 J) M, ?3 E4 {* k+ N3 F! m$ H 40Cr属于合金结构钢,用于比较重要的零件，和直径较大的齿轮.齿轮轴45号钢：碳素结构钢，热变形大。
耐磨性不好抛光性能不如40Cr四、钢和铁的含碳量分界线是多少?另,碳钢和合金钢,他们中在合金元素含量上是否也有着一定的界限,也是说,有没有一个%量,当合金元素大于这个%量时,它就是合金钢?（1）合金钢alloy steel在普通碳素钢基础上添加适量的一种或多种合金元素而构成的铁碳合金根据添加元素的不同，并采取适当的加工工艺，可获得高强度、高韧性、耐磨、耐腐蚀、耐低温、耐高温、无磁性等特殊性能合金钢的主要合金元素有硅、锰、铬、镍、钼、钨、钒、钛、铌、锆、钴、铝、铜、硼、稀土等其中钒、钛、铌、锆等在钢中是强碳化物形成元素，只要有足够的碳，在适当条件下，就能形成各自的碳化物，当缺碳或在高温条件下，则以原子状态进入固溶体中；锰、铬、钨、钼为碳化物形成元素，其中一部分以原子状态进入固溶体中，另一部分形成置换式合金渗碳体；铝、铜、镍、钴、硅等是不形成碳化物元素，一般以原子状态存在于固溶体中合金钢种类很多，通常按合金元素含量多少分为低合金钢（含量＜5％），中合金钢（含量5％～10％），高合金钢（含量＞10％）；按质量分为优质合金钢、特质合金钢；按特性和用途又分为合金结构钢、不锈钢、耐酸钢、耐磨钢、耐热钢、合金工具钢、滚动轴承钢、合金弹簧钢和特殊性能钢（如软磁钢、永磁钢、无磁钢）等。
2）钢和铁的含碳量分界线是2.06%单一合金元素0.8%以上叫合金钢原则上讲，合金钢分为低合金钢、中合金钢和高合金钢，顾名思义，以含有合金元素的总量来加以区分，总量低于3%称为低合金钢，5～10%为中合金钢，大于10%为高合金钢在国内习惯上又将特殊质量的碳素钢和合金钢称为特殊钢，全国31家特钢企业专门生产这类钢，如优质碳素结构钢、合金结构钢、碳素工具钢、合金工具钢、高速工具钢、碳素弹簧钢、合金弹簧钢、轴承钢、不锈钢、耐热钢、电工钢，还包括高温合金、耐蚀合金和精密合金等等在钢的分类上，近年虽努力向国际通用标准靠拢，但还有许多不同之处3）1.2 早期低合金钢的发展 低合金钢的出现可以追溯到19世纪的1870年，一种碳含量0.64～0.9%和铬含量0.54～0.68%、抗拉强度685Mpa、弹性极限410Mpa钢，第一次被采用于工程结构，建造了跨度158.5m的拱形桥梁但这种钢不理想也是十分明显的，需要轧后热处理，难以机械加工，耐蚀性又不良随后的1个多世纪的时间，世界各国不断探索，大体上可以把低合金钢区划为三个不同特征的发展阶段，在20世纪20年代以前，20～60年代及60年代以后前两个阶段姑且合称为传统的低合金钢发展阶段，后一阶段可以称为现代低合金钢发展阶段（后面我们称它为微合金钢Microalloyed Steel）。
五、优质碳素结构钢· ·优质碳素结构钢 标准：GB/T3190-1996 特性及适用范围： 优质碳素结构钢是含碳小于0.8%的碳素钢，这种钢中所含的硫、磷及非金属夹杂物比碳素结构钢少，机械性能较为优良优质碳素结构钢（GB/T699-1999）： 钢中除含有碳（C）元素和为脱氧而含有一定量硅（Si）（一般不超过0.40%）、锰（Mn）（一般不超过0.80%，较高可到1.20%）合金元素外，不含其他合金元素（残余元素除外） 此类钢必须同时保证化学成分和力学性能其硫（S）、磷（P）杂质元素含量一般控制在0.035%以下若控制在 0.030%以下者叫高级优质钢，其牌号后面应加“A”，例如20A；若P控制在0.025%以下、S控制在0.020%以下时，称特级优质钢，其牌号后面应加“E”以示区别对于由原料带进钢中的其他残余合金元素，如铬（Cr）、镍（Ni）、铜（Cu）等的含量一般控制在Cr≤0.25%、Ni≤0.30%、Cu≤0.25%有的牌号锰（Mn）含量达到1.40%，称为锰钢 此类钢是依靠调整含碳（C）量来改善钢的力学性能，因此，根据含碳量的高低，此类钢又可分为： 低碳钢--含碳量一般小于0.25%，如10、20钢等； 中碳钢--含碳量一般在0.25～0.60%之间，如35、45钢等； 高碳钢--含碳量一般大于0.60%。
此类钢一般不用于制造钢管 实际上，他们之间的含碳量并没有明显的界限 此类钢产量较大，用途较广，一般多轧（锻）制成圆、方、扁等型材、板材和无缝钢管主要用于制造一般结构及机械结构零、部件以及建筑结构件和输送流体用管道根据使用要求，有时需热处理（正火或调质）后使用优质碳素结构钢的分类： 优质碳素结构钢按含碳量不同可分为三类：低碳钢（C≤0.25%）、中碳钢（C为0.25-0.6%）和高碳钢（C＞0.6%） 优质碳素结构钢按含锰量不同分为正常含锰量（含锰0.25%-0.8%）和较高含锰量（含锰0.70%-1.20%）两组，后者具有较好的力学性能和加工性能 1、优质碳素结构钢热轧薄钢板和钢带 优质碳素结构钢热轧薄钢板和钢带用于汽车、航空产业及其他部分其钢的牌号为沸腾钢：08F、10F、15F；镇静钢：08、08AL、10、15、20、25、30、35、40、45、5025及25以下为低碳钢板30及30以上为中碳钢板 2、优质碳素结构钢热轧厚钢板和宽钢带 优质碳素结构钢热轧厚钢板和宽钢带用于各种机械结构件其钢的牌号为低碳钢包括：05F、08F、08、10F、10、15F、15、20F、20、25、20Mn、25Mn等；中碳钢包括：30、35、40、45、50、55、60、30Mn、40Mn、50Mn、60Mn等；高碳钢包括：65、70、65Mn等。
· 优质碳素结构钢牌号及化学成分表：序号统一数字代号牌号化学成分.% CSiMnCrNiCu不大于 1U2008008F0.05～O.11≤0.030.25～0.500.100.300.25 2U2010010FO.07～0.13≤0.07O.25～0.500.150.300.25 3U2015015F0.12～0.18≤0.07O.25～0.500.25O.300.25 4U20082080.05～0.110.17～0.37O.35～0.650.10O.300.25 5U2010210O.07～O.130.17～0.37O.35～0.65O.15O.300.25 6U20152150.12～0.18O.17～0.370.35～0.65O.25O.300.25 7U20202200.17～0.230.17～0.37O.35～0.65O.25O.300.25 8U2025225O.22～0.29O.17～0.370.50～0.80O.250.300.25 9U20302300.27～0.340.17～0.37O.50～0.80O.25O.300.25 10U20352350.32～0.39O.17～0.370.50～0.80O.25O.300.25 11U20402400.37～0.44O.17～0.370.50～0.800.Z5O.300.25 12U2045245O.42～O.50O.17～0.370.50～0.80O.25O.300.25 13U2050250O.47～0.55O.17～0.37O.50～0.80O.25O.300.25 14U2055255O.52～0.600.17～0.370.50～0.80O.250.300.25 15U2060260O.57～0.650.17～0.370.50～0.800.25O.300.25 16U20652650.62～0.70O.17～0.370.50～0.80O.25O.300.25 17U2070270O.67～0.75O.17～0.370.50～0.800.250.300.25 18U2075275O.72～0.800.17～0.370.50～0.80O.250.300.25 19U2080280O.77～0.85O.17～0.370.50～0.800.250.300.25 20U2085285O.82～0.900.17～0.370.50～0.800.25O.300.25 21U2115215MnO.12～0.180.17～0.37O.70～1.000.25O.300.25 22U2120220Mn0.17～0.230.17～0.370.70～I.000.25O.300.25 23U2125225Mn0.22～0.290.17～0.37O.70～1.00O.25O.300.25 24U2130230MnO.27～0.340.17～0.37O.70～1.00O.25O.300.25 25U2135235M13O.32～0.390.17～0.37O.70～1.00O.250.300.25 26U2140240M13O.37～0.440.17～0.370.70～1.000.25O.300.25 27U2145245MnO.42～0.50O.17～0.37O.70～1.000.25O.300.25 28U2150250Mn0.48～0.560.17～0.37O.70～1.00O.25O.300.25 29U2160260Mn0.57～O，650.17～0,37O.70～1.00O.25O.300.25 30U2165265M13O.62～0.700.17～0.37O.90～1.20O.25O.300.25 31U2170270M130.67～0.750.17～0.37O.90～1.20O.25O.300.25 注：表1所列牌号为优质钢。
如果是高级优质钢，在牌号后面加“A”(统一数字代号最后一位数字改为“3”)；如果是特级优质钢，在牌号后面加E”(统一数字代号最后一位数字改为“6”)；对于沸腾钢，牌号后面为“F” (统一数字代号最后一位数字为“0”)；对于半镇静钢，牌号后面为“b”(统一数字代号最后～位数字为“1”) 品名/国家中国德国美国日本法/英国欧洲国际标准碳素结构钢Q195S1851010SS300S185S185E185Q215S235JR1017SS330S235JRS235JRE235Q235(A3)S235JR1020SS400S235JRS235JRE235Q255S275JO1025SS490S275JOS275JOE275Q275S275J2G31030SS540S275J2G3S275J2G3E275B 中国德国美国日本法/英国欧洲国际标准 08FC10E1008S09CKC10EC10EC10 10FC10E1010S09CKC10EC10EC10 15FC15E1015S15CKC15EC15EC15E4优10C10E1010S10CC10EC10EC10质15C15E1015S15CC12EC15EC15E4碳20C22E1020S20CC22EC22EC20E4素25C25E1025S25CC25EC25EC25E4结30C30E1030S30CC30EC30EC30E4构35C35E1035S35CC35EC35EC35E4钢40C40E1040S40CC40EC40EC40E4 45C45E1045S45CC45EC45EC45E4 50C50E1050S50CC50EC50EC50E4 55C55E1055S55CC55EC55EC55E4 60C60E1060S58CC60EC60EC60E4 6517221/67E1065S65-CSP060A67C67EC60E4 7067E 41071S70-CSPC67EC67E8458--3 75C75E1075 C75EC75EDAB 80C75E1080SK5-CSPC75EC75ESC 85C85E1084SK5-CSPC85EC85EDH 15Mn172101016C350712M5C16E4954 16MnC16E1016SWRCH-16K080A15 CC15K 20MnCK221022SWRCH-22K080A2020M5C20E4 25MnCK251026SWRCH-22K080A25C25 30MnCK301525SWRCH-30K32M5C30 35MnCK351037SWRCH-35K35M5C35 40Mn40Mn41039SWRCH-40K40M5C40 45MnCK451046SWRCH-45K45M5C45 50MnCK501053SWRCH-50K C50 60MnCK601561SWRH-62B C60 65MnCK671566SWRH-67B C67 70MnCK671572SWRH72B C67 备注：材料共分（A,B,C,D,E)5个等级，不同钢厂不同价格，特殊规格可定做· 六、304、304L、316、316L均属于什么体？它们之间的区别在哪里？304、304L、316、316L均属于奥氏体不锈钢材。
就钢材牌号来说都是美国标准里的材料，如AISI、ASTM、ASME标准里的奥氏体不锈钢材料的牌号其中，304L、316L材料因其含碳量都应≤0.03%,而有时会被称为超低碳奥氏体不锈钢材料. 正确的叫法为:标准+标准号+版本号+牌号,如:ASTM A240-09 304L材料,表明该材料为:符合美国ASTM标准2009年版本,A240标准号中304L牌号的奥氏体不锈钢板材料. 致以该类型不锈钢钢管的牌号,一般都会在牌号前再加上"TP"代表是钢管的意思:如ASTM A312-08 TP304、ASTM A312-08 TP316L等3.1、304L、316L才是超低碳不锈钢，也就是后面带L的才是超低碳不锈钢本来就是高合金钢的一种 3.2、304L、316L才是超低碳不锈钢，也就是后面带L的才是超低碳不锈钢本来就是高合金钢的一种 4、适用场合：304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件 301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合 302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。
302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能 303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性 304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀） 304N 是一种含氮的不锈钢，加氮是为了提高钢的强度 305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合 308 不锈钢用于制作焊条 309、310、314及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少330不锈钢有着特别高的抗渗碳能力和抗热震性． 316和317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢其中，316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。
321、347及348 是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件348是一种适用于核动力工业的不锈钢，对钽和钻的合量有着一定的限制 306L没找到,不好意思七、Cr12高碳高铬工具钢铁就是钢 钢就是铁 所以叫钢铁 只是化学元素含量不同 比如低炭钢就是我们最常见的铁板 中炭钢有建筑用的钢筋等 高炭钢有汽车弹簧板等Cr12是什么材料？解答：材料名称:中国Cr12高碳高铬工具钢材料属于:模具钢主要产商:其它物理性能:该钢受热软化温度为480℃，二次软化硬度为58HRC供货硬度:退火,269～217HBS，淬火,≥60HRC典型应用:1）该钢用于硅钢片冲模，用于小动载条件按下要求高耐磨，形状简单的拉伸和冲裁模2）被广泛地用于截面大 形状复杂，经受冲击大，要求耐磨性高的冷作模具钢，如硅钢片冲模，螺纹滚丝模，拉丝模3）用于制造拉延模中要求耐磨的凹模，建议硬度62—64HRC4）用于铝件冷挤压模的凸模时，建议硬度为60—62HRC5）用于制造弯曲模中要求高耐磨 复杂形状的凸模 凹模 镶块＜br相关描述:高碳高铬工具钢，含有较高的碳（1.45%—2.3%）和12%的铬，含有少量的铬和钒，属于高碳高铬莱氏体钢。
该钢具有较高的耐磨性 淬透性 热稳定性 抗压强度以及微变形，具有较高的淬硬性 强韧性，耐磨性比一般低合金工具钢高3—4倍该钢受热软化温度为480℃，二次软化硬度为58HRC缺点是共晶碳化物不均匀度较大，为5.5—6级，碳化物额组织偏析严重，易促成淬火异常变化以及脆化倾向该钢的MS，MF点随淬火温度的变化而受到影响淬硬深度为油淬≤200mm 该钢在结晶过程中形成大量共晶网状碳化物，其中碳化物含量为20%左右，共晶温度为1150℃，这些谈话我也都很硬，很脆，虽然经开坯轧制，碳化物有一定程度的破碎，但碳化物沿轧制方向呈带状网状块状以及堆积状分布，偏析程度随钢材直径增大而严重。
