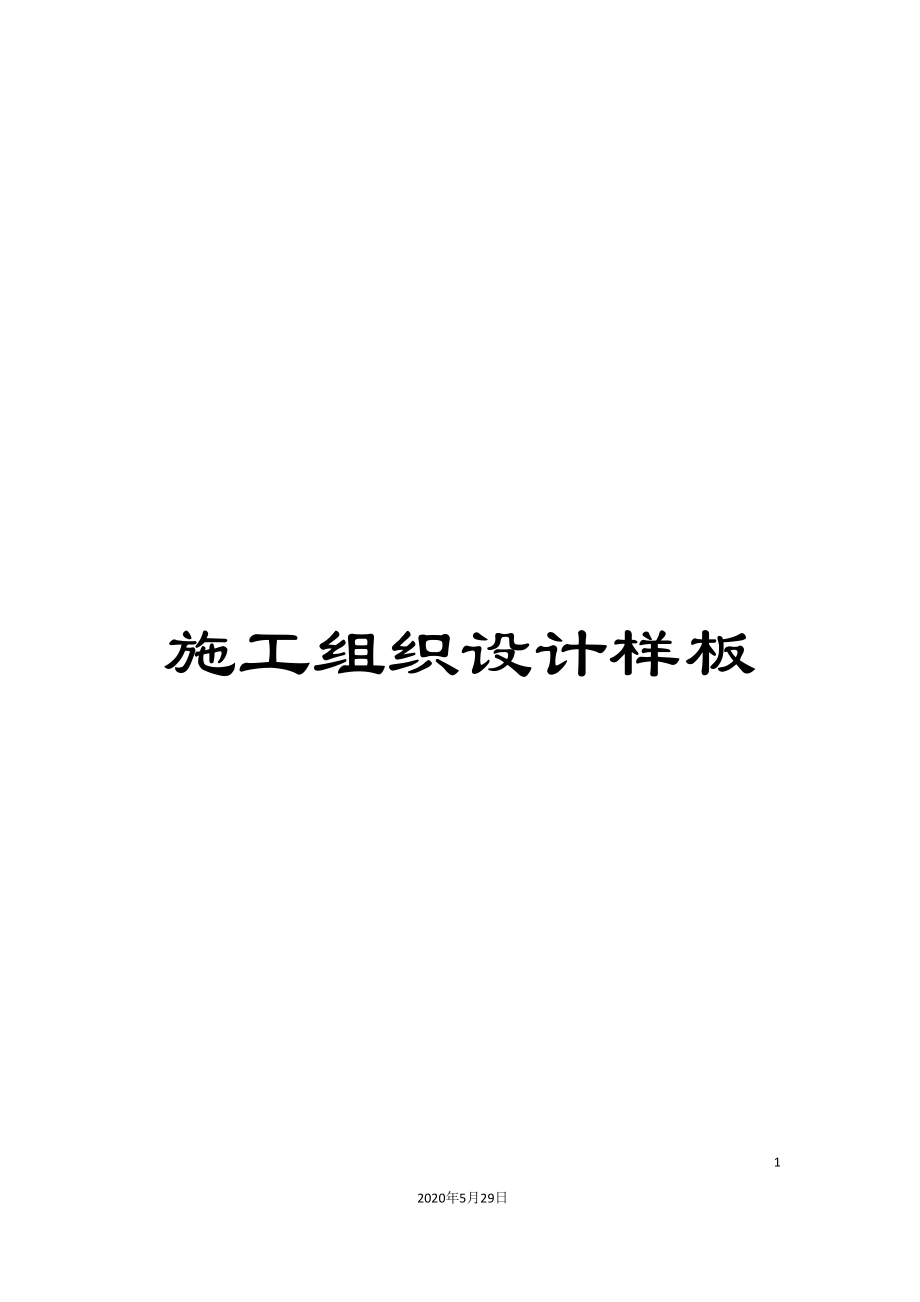

施工组织设计样板1152020年5月29日文档仅供参考目 录1. 编制依据 11.1. 图纸 11.2. 规范、规程 11.3. 主要标准 21.4. 主要图集 31.5. 主要法规 32. 工程概况 42.1. 总体概况 42.2. 建筑概况 42.3. 结构概况 52.4. 工程特点与难点 73. 施工部署 73.1. 施工组织 73.2. 任务划分 123.3. 工程目标 123.4. 施工部署原则 123.5. 工程施工进度计划 123.6. 主要项目工程量 133.7. 机械机具选择 143.8. 劳动力计划 143.9. 采购计划 153.10. 验收计划 164. 施工准备 174.1. 技术准备 174.2. 生产准备 214.3. 材料准备 275. 主要施工方法及技术措施 285.1. 施工流水段划分 285.2. 工程测量 295.3. 地下防水工程 315.4. 回填土工程 325.5. 钢筋工程 365.6. 模板工程 425.7. 混凝土工程 445.8. 脚手架工程 455.9. 施工运输工程 465.10. 人防工程 465.11. 季节性施工 475.12. 机电设备安装工程 475.13装修工程……………………………………………………………………546. 主要施工管理措施 666.1. 保证工期措施 666.2. 质量管理措施 696.3. 技术管理措施 716.4. 安全和消防保证措施 736.5. 环保和文明施工保证措施 746.6. 成品及半成品保护措施 766.7. 降低成本措施 777. 经济技术指标 777.1. 工期 787.2. 工程质量目标 787.3. 安全目标 787.4. 场容目标 787.5. 消防目标 787.6. 环保目标 788. 施工总平面布置 788.1. 施工总平面布置原则 788.2. 施工现场平面布置图 789. 附件 791. 编制依据1.1. 图纸工程名称图 纸 名称出图日期赛洛家园D6等11项工程建筑图、结构图、电气施工图、给排水施工图 .91.2. 规范、规程序号类别名 称编 号1国家建筑抗震设计规范GB50011- 2建设工程项目管理规范GB/T50326- 3工程测量规范及条文说明GB50026-934混凝土结构工程施工及验收规范GB50204- 5建筑工程质量验收统一标准GB50300- 6建设工程监理规范GB50319- 7民用建筑工程室内环境污染控制规范GB50325- 8人民防空工程施工及验收规范GB50134- 9建筑地基基础工程质量验收规范GB50202- 10建筑电气工程施工质量验收规范GB50303- 11建筑给水排水及采暖工程施工质量验收规范GB50242- 12通风与空调工程施工及验收规范GB50243- 13混凝土外加剂应用技术规范GB50119- 14行业混凝土泵送施工技术规程JGJ/T10-9515回弹法检测混凝土抗压强度技术规程JGJ/T23- 16钢筋焊接接头试验方法标准JGJ/T27- 17建筑工程冬期施工规程JGJ104-9718钢筋机械连接通用技术规程JGJ107- 19扣件式脚手架安全技术规范JGJ130- 20钢筋焊接及验收规程JGJ18- 21建筑工程大模板技术规程JGJ74- 22普通混凝土配合比设计规程JGJ55- 23高层建筑箱形与筏形基础技术规范JGJ6-9924建筑施工高处作业安全技术规范JGJ80-9125高层建筑混凝土结构技术规程JGJ3- 26建筑机械使用安全技术规程JGJ33- 27地方混凝土外加剂应用技术规程DBJ01-61- 28建设工程监理规程DBJ01-41- 29建筑工程资料管理规程DBJ01-51- 30北京市建筑工程施工安全操作规程DBJ01-62- 31混凝土结构工程施工质量验收规范DBJ01-82- 32建筑工程施工测量规程DBJ01-21-9533预防混凝土结构工程碱集料反应规程DBJ01-95- 34建筑工程施工技术管理规程DBJ01-80- 35全钢大模板应用技术规程DBJ01-89- 36建设工程施工现场安全防护、场容卫生、环境保护及保卫消防DBJ01-83- 1.3. 主要标准序号类别名 称编 号1国家混凝土强度检验评定标准GBJ107—872硅酸盐水泥、普通硅酸盐水泥GB175—19993钢筋混凝土用热轧带肋钢筋GB1499—19984钢筋混凝土用热轧光圆钢筋GB/T701—19975地方建筑长城杯工程质量评审标准DBJ/T01—70— 6建筑结构长城杯工程质量评审标准DBJ/T01—69— 1.4. 主要图集序号类别名 称编 号1国家混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1、22混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-3、43建筑物抗震构造详图03G329-14地方建筑构造通用图集88J系列5防空地下室通用图FTJ- 1.5. 主要法规序号类别法 规 名 称颁 发 日 期1国家中华人民共和国合同法1999年3月15日2中华人民共和国建筑法1997年11月1日3中华人民共和国计量法1985年9月6日4中华人民共和国环境保护法1989年12月26日5中华人民共和国安全生产法 6月29日6中华人民共和国消防法1998年4月29日7建设工程质量管理条例 1月10日8工程建设标准强制性条文(房屋建筑部分) 8月30日9房屋建筑工程和市政基础设施工程实行见证取样和送检的规定 9月26日(建[ ]211号)10建设工程安全生产管理条例国务院令第393号11建设工程施工现场管理规定建设部令1991第15号12地方关于转发建设部<房屋建筑工程和市政基础设施工程实行见证取样和送检的规定>的通知京建质[ ]578号13预防混凝土工程碱集料反应技术管理规定(试行)及编制说明1999年10月1日(京TY5-99)14北京市防火安全工作管理规定 5月1日15北京市建设工程施工现场管理办法 4月5日16北京市建筑施工现场安全防护标准京建施[ ]117北京市建设工程施工现场场容卫生标准京建施[ ]218北京市建设工程施工现场环境保护标准京建施[ ]319北京市建设工程施工现场保卫消防标准京建施[ ]420北京市安全生产条例北京人大公共第24号2. 工程概况2.1. 总体概况本工程由D2、D3号车库;D6、D7～9、D10、D11、D12、D13、D13R、D14、D15、D16号楼组成,其中地下车库D2、D3与D10号楼地下为一整体,D10、D11、D12、D13、D13R、D14、D15、D16号楼地上结构为单体。
本工程结构施工阶段承包范围为:地下结构、地下防水、地上结构、水电预留预埋工程2.2. 建筑概况项 目内 容建筑功能住宅、首层配套设施,地下车库建筑特点由整体地下室D2、D3号车库;D6、D7～9、 D10、D11、D12、D13、D13R、D14、D15、D16号楼组成建筑面积(m2)总建筑面积116711.51地下建筑面积29066.28地上建筑面积D68736.72D7～916808.67D1018740.63D113906.47D124008.57D13R1334.20D1317040.78D145885.34D156852.64D167265.91层数地上1、2、3、6、7、8、9、11、19、21、25地下2层高地下部分(m)地下二层3.6地下一层4.75地上部分(m)首层5.94、6.00、6.15标准层3建筑高度檐口高度 (m)79.65m、33.75m、28.65m、67.65m、12.45m、36.75m、38.15m、37.25m基底标高(m)-9.00、-9.05、-10.75±0.00绝对标高(m)34.6室内外高差(m)0.3～0.05轴距开间8100、7200、6500、6000、3000建筑防火一级人防地下为五、六级人防2.3. 结构概况序号项目内 容1结构形式基础板式筏型基础、D11局部独立基础主体框架-剪力墙结构2砼强度等级基础垫层C15基础底板、地下室墙柱C35、C30地上墙体,框架柱C40、C30、C25梁、板C30、C253砼抗渗等级地下二层(人防层)地下室外墙、基础底板、人防顶板P8地下一层外墙、车库顶板P64预防碱集料反应基础底板、车库顶板及地下室外墙混凝土结构耐久性所处环境为二,b类环境;其它部位:Ⅰ类工程要求5抗震抗震设防烈度8度抗震等级D6、D7～9、D10、D11、D12、D13、D15、D16号楼地下二层抗震等级为三级,其余层抗震等级为二级;D13R号楼抗震等级为二级;D14号楼地下二层抗震等级为三级,地下一层至三层抗震等级为一级,其余层抗震等级为二级;D2、D3#车库抗震等级为三级。
6主要钢筋类别III级钢(HRB400)8、10、12、14、16、18、20、22、25I级钢(HPB235)6、8、107钢筋接头机械连接、搭接绑扎8焊 条E43、E509结构断面尺寸(mm)垫层100基础底板500、450、700柱500×500、500×900、700×700、1000×1000墙体外墙内墙300、400、450200、300楼板120、150、200、250、310、350、500、600 10后 浇 带施工后浇带两侧混凝土龄期60d后用高一强度等级微膨胀混凝土浇筑结构后浇带经过沉降观测待主体沉降量稳定后用高一强度等级微膨胀混凝土浇筑11建筑物重要类别丙类12结构安全等级二级13地基基础设计等级甲级14防水设计等级1级2.4. 工程特点与难点2.4.1. 塔式起重机支立、拆除困难根据施工需要,本工程有四台塔式起重机需立在基坑内,塔式起重机距基坑边较远,塔式起重机支立、拆除均较困难2.4.2. 基础施工难度大本工程地下整体车库,给施工材料运输、材料堆放都带来困难,将直接影响工程进度2.4.3. 层高较高本工程D15号楼等首层层高达到6m,对钢筋绑扎、模板支设、混凝土浇筑要求较高。
2.4.4. 地下室模板地下室圆弧形汽车坡道墙体,对模板支设要求较高,需要认真做好施工方案并组织实施2.4.5. 季节施工按照施工进度安排,结构恰逢冬季,对混凝土强度增长、结构外观质量均不利,需要进行合理的安排,并根据实际情况采取具体措施3. 施工部署3.1. 施工组织3.1.1. 组织机构图本公司在施工中将严格按照GB/T19001--ISO9001: 国际质量管理体系、GB/T24001--ISO14000环境管理体系、GB/T28001--OHSMS18001职业健康安全管理体系的有关要求运作,我们将以提高工效和工程的科技含量为目的,优先采用新工艺、新材料、新技术,在施工进度控制、工程合同管理、财务管理等方面采用计算机管理,促进各项工作的程序化和标准化3.1.2 项目人员岗位职责①项目经理1、贯彻国家和当地政府的有关方针、政策、法规及企业制定颁发的各项规章制度,代表企业履行工程承包合同,承担合同条款中的各项责任和义务,确保各项经济、技术、质量、安全、文施、工期指标的全面完成2、 负责处理和协调与施工生产有关的外部关系,为完成施工任务创造良好的外部环境3、 在企业赋予的权限内进行施工任务分包,并对分包工程的进度、质量、安全、成本和文明施工等进行监督管理、考核验收、全面负责。
4、 调配企业在本项目上所拥有的内部资源5、 负责设计项目的组织机构和内部组织管理制度、管理人员的职责权限6、 负责项目人员的绩效考核管理和项目人员工资的二次分配及日常人员管理7、 严格财经制度,加强财务、经营管理8、 全程负责工程款的回收9、 对工程项目的质量终身负责②执行经理1、组织贯彻执行国家和上级部门的规范、标准和公司的有关制度2、负责组织制定、落实项目生产进度计划、用工计划、机械计划,监督、检查、考核分包单位月、旬生产计划的执行和完成情况;监督质量计划、施工方案和质量管理措施的执行情况3、 负责召开现场生产协调会,协调总包与分包、分包与分包之间的配合4、 负责检查生产部门工作完成情况5、 对实现生产、安全、文明施工目标负主要责任,负责组织制订项目具体的生产、安全、现场管理等制度6、 组织检查、考核施工现场的安全文明施工及安全生产、消防保卫措施和检查制度的落实工作7、 加强材料计划管理,组织监控材料进场、保管、发放、使用环节8、 对工程中特殊、关键工序的施工情况进行监督9、 完成项目经理布置的任务10、 向上级主管部门汇报有关信息和情况③总工程师1、组织贯彻执行国家和上级部门的规范、标准和公司的有关制度。
2、负责组织编制项目具体的质量目标和质量管理文件,对实现工程质量目标负主要责任3、具体负责组织编制、审核施工组织设计、创优计划及规定的专项施工方案;审批分项施工方案,并组织施工组织设计和施工方案的交底和中间过程检查4、 组织各专业相关人员图纸会审,参加设计交底,解决图纸及施工中出现的技术问题并组织办理洽商变更5、 领导与组织质量体系的运行,监督工程质量情况,组织重点施工部位的验收6、 负责领导计量、测量、试验、环保7、 负责工程资料的管理工作8、 领导人员开展科研和新技术推广、培训、总结交流技术经验9、 负责检查技术质量部门工作完成情况10、 督促指导现场材料和施工过程的标识工作11、 参加生产会议,处理技术问题12、 组织有关的技术、质量培训、考核13、 完成上级布置的任务④商务经理1、参与现场考察、招标文件评审,负责针对招标文件不明确的地方向甲方提出书面质疑文件,参加招标文件答疑会并确保有关问题得到明确2、 负责编制、汇总、调整投标概(预)算书3、 负责合同履行过程中变更、洽商增减预算及索赔报告的编制及报甲方签认等工作4、 负责编制已完工程量报表及付款申请报送甲方,并负责催签工作5、 负责收集整理结算有关资料,编制竣工结算,送公司经营部审核后报送甲方,并负责催签工作。
6、 负责组织本项目除土护降、结构、装修、水电等四项分包工程外的其它分包项目招标、评标、定标及分包合同谈判、会签等工作7、 审定分包方变更、洽商增减预算,分包方的变更、洽商增减预算应控制在甲方签认的范围内8、 负责审核分包方已完工程月报表及付款申请表9、 负责审核分包方完工结算,并填写结算审查通知单报经营部审定10、 负责适时的对项目的成本、利润等经济指标进行核算、分析,定期向经营部、项管部、财务部上报有关工程造价控制的报表11、 建立变更、洽商增减帐、索赔报告、工程付款申请、竣工结算的发放台帐,建立合同、分包合同台帐12、 负责材料计划编制的组织工作⑤生产经理1、负责项目施工生产,组织制订项目生产计划,严格按审批计划实施组织有关单位根据月计划制订周计划2、 负责施工过程控制的具体实施,严格执行质量计划和施工组织设计,负责落实安全生产、文明施工现场管理工作3、 负责组织具体各工序检查验收工作4、 负责组织对施工成品、半成品的保护,组织竣工交验,办理竣工交验手续负责对已交付的工程做好回访,保修和服务的组织工作5、 负责组织生产调度会,落实会议决议,排除生产障碍,保证施工顺利进行⑥技术质量人员1、认真学习国家有关标准、规范,并应用指导施工。
2、熟悉图纸,参加图纸会审工作3、参与重大施工方案的组织编写工作4、推广和应用新技术、新材料、新工艺、新设备,及时检查总结5、参与组织项目统一做法的编制工作6、 组织编写事故处理措施7、 组织项目做好计量、检测工作8、 组织项目编制竣工图,管理竣工资料9、 督促、检查、指导项目各分包单位的工作10、 负责整体测量及复核工作11、 认真执行国家和上级颁发的规范、规程、工艺标准、质量验评标准、各项规章制度等12、 认真贯彻落实公司的质量方针和质量目标,负责组织策划项目部的质量管理,全面负责项目质量检查和监督工作13、 参与编制项目<质量计划>、<创优计划>、<施工组织设计>和<施工方案>,并监督、检查实施情况14、 组织编制项目质量检验计划,并监督实施15、 组织各分包单位落实落实三检制等各项质量管理制度,组织工程的检验批、分部和分项工程的验收工作,参与结构和竣工工程的验收,把好过程控制关16、 参加材料进场的验收和检测工作,复查检测结果17、 负责消除潜在的不合格等质量问题,落实质量问题的整改情况 18、 参加质量事故的调查工作,并提出出来意见和监督整改情况19、 审核各分包单位上报的验收资料,按照公司规定,上报相关的质量报表。
20、 组织项目全体人员的质量意识教育和创优意识的培训工作21、 定期召开质量例会,研究质量状况和存在地问题,提出质量控制点和预防措施,并组织实施⑦安全员1、宣传、贯彻国家及行业安全生产方针、政策、标准、规范,执行企业安全生产规章制度2、针对安全生产实际情况及各个时期各分部管理方面突出的问题,制定安全管理方面的规定和办法3、 定期组织安全生产、文明施工检查,督促、指导项目各分部的工作4、 消除安全隐患,确保施工生产正常进行5、 组织项目各分部对新工人入场、工种变换、特种作业人员、分包队主要管理人员安全技术教育,负责特种作业人员持证上岗的管理工作6、 掌握安全生产动态,传递安全管理信息,组织推广应用安全管理科技新成果7、 在项目生产调度会上,指出安全生产存在的问题,提出奖、罚建议8、 组织参与工伤事故、现场保护、调查处理、统计上报9、 加强对项目人员的教育,对企业安全尽职尽责⑧机电部10、 负责项目经理部水、电专业施工组织设计的编制,参与质量计划的编制11、 组织分包单位编制相关专业施工方案,并对专业施组、方案、以及质量计划的执行情况进行过程检查12、 组织各分包单位对施工图纸进行自审,办理有关工程洽商,并负责监督、检查洽商的 执行情况。
13、 对水电等专业的工程施工质量负责,检查水电分包单位的专业技术资料14、 负责协调各专业分包单位与土建分包单位配合,负责制定和落实生产计划、材料计划15、 对各分包单位各个时期所完工程量进行确认,并负责洽商工程量预算的编制16、 组织分包单位作好竣工验收前自查,协助分包作好各系统验收工作17、 负责收集整理相关资料,编制专业部分竣工结算18、 负责收集整理专业竣工资料3.2. 任务划分3.2.1. 合同范围结构施工阶段合同范围:结构工程、地下室防水工程、水电预留预埋工程3.3. 工程目标3.3.1. 质量目标质量目标:北京市结构长城杯3.3.2. 工期目标开工日期: 12月19日结构封顶日期: 7月6日竣工日期: 12月15日总工期:362 日历天3.3.3. 安全目标杜绝重大伤亡事故和重大设备事故,轻伤事故频率控制在3‰以内;杜绝火灾事故和重大刑事案件3.3.4. 文明施工目标创北京市安全文明工地3.4. 施工部署原则3.4.1. 总体施工顺序部署原则按照先地下,后地上;先结构,后围护;先主体,后装修;先土建,后专业的总施工顺序原则进行部署同时考虑各专业交叉施工及季节性安排本工程按照基底后浇带顺序进行施工。
先施工主楼地下部分,后施工车库部分3.4.2. 基础、结构阶段施工部署3.4.2.1基础施工阶段:² 地下工程根据流水段划分顺序进行施工,塔基设在底板之下,塔吊式起重机在塔基强度达到75％后,收马道前,使用汽车吊进行立塔,并不得扰动基底² 根据底板流水段划分,基底分次验槽根据勘探报告,基底土层为粉质粘土,需要进行钎探D13号楼为CFG桩基础,不需进行钎探² 底板、底板反梁及外墙导墙混凝土根据流水段同时浇筑完成² 地下室外墙采用双侧支模,防水采用外防外贴做法² 马道设置:土方收口马道设置在3-G～3-H轴/3-1轴处;基础施工阶段上下人马道用脚手架搭设,至少3个3.4.2.2主体施工阶段:² 外施工脚手架设计时考虑地下室周边及顶板防水、大量回填土施工采用挑架,应编制详细具体方案 ² 首层起平面控制由外控转为内控,做首层平面内控网² 回填土后调整道路、混凝土泵位及平面布置² 需专业分包单位在结构中预埋预留的施工项目,提前做好施工准备,签订有关合同3.5. 工程施工进度计划工程竣工时间为 12 月 15日,结构封顶日期为 7月6日根据工程量及施工难度,确定合理可行的施工进度计划为了保证各分部、分项工程均有相对充裕的时间保证工程施工和施工质量,编制<施工进度总控计划>时,要确立各阶段的目标时间,阶段目标时间不能更改。
施工设备、资金、劳动力在满足阶段目标的前提下配备3.5.1. 施工阶段目标控制计划以下时间为工程主要阶段控制点,为保证总体工程进度,必须保证阶段控制点的完成主要控制点控制时间地下结构出±0.00时间 ．2．15结构封顶时间 ．7、63.5.2. 施工进度计划3.5.2.1<赛洛城工程施工进度总控计划>见附件3.5.2.2在施工过程中,根据施工总进度控制计划编制详细的<月施工进度计划>、<周施工进度计划>,指导现场施工,保证一切工序有条不紊的进行3.5.3. 计划控制现场经理负责召开生产例会,对各个分包所负责的工期、质量、安全、材料供应等进行组织、协调,以保证各项计划的落实,对现场施工平面控制、质量、安全、文明施工、环保工作定期进行检查3.6. 主要项目工程量3.6.1. 地下结构部分序号分项工程名称单位工程量1钢筋Kg29006702商品砼m328075.553模板m2687853.6.2. 地上结构部分序号分项工程名称单位工程量1钢筋Kg54600002商品砼m330566.753模板m22700003.7. 机械机具选择3.7.1. 塔式起重机的选择选用6台塔式起重机,5台臂长50m,1台臂长60m。
平面位置见附图考虑因素:a、群塔之间的关系,不能相撞 b、地下室外墙外基本覆盖 c、满足地上结构施工 d、材料堆放场地的覆盖 e、便于拆塔3.7.2. 混凝土输送机械的选择预拌混凝土输送主要采用6台混凝土拖式输送泵＋布料机完成考虑因素:a、地下工程混凝土量大时,采用移动式混凝土泵车协助浇筑 b、距离槽边应有足够距离,保证边坡安全3.7.3. 主要机械设备选择序号设备名称规格型号数量进场时间退场时间部位1塔式起重机60m臂长1 .12 .6结构2塔式起重机50m臂长5 .12 .6结构3砼输送泵HBT-806 .12 .6结构4钢筋弯曲机GJ7-409 .12 .6结构5钢筋调直机GT6/123 .12 .6结构6钢筋切断机GJ5-406 .12 .6结构7直螺纹套丝机LDJ-4015 .12 .6结构8插入式振捣器HZ6X-35、HZ-5020 .12 .6结构9平板式振捣器HZ-503 .12 .6结构10电锯MJ-1043 .12 .6结构11电刨MB2-803 .12 .6结构12压刨MB106A3 .12 .6结构13手提圆盘锯10 .12 .6结构14砼布料机R=15m6 .12 .6结构15交流电焊机BX3-300-213 .12 .6结构16消防泵120m扬程3 .12 .6总体17排水泵9 .12 .6结构18蛙式夯实机HW-3215 .12 .6结构19砂轮切割机10 .12 .6结构20空压机4 .12 .6结构21吸尘器3 .12 .6结构3.8. 劳动力计划3.8.1. 各阶段劳动力计划根据工程的进展及需要,合理安排劳动力,劳动力计划主要分为:地下结构阶段、地上结构阶段。
工种按工程施工阶段投入劳动力情况(峰值)地下结构阶段地上结构阶段钢筋工320240木工340210混凝土工220180架子工100150瓦工8090抹灰工80防水工60测量工1212试验工66焊工5030电工100100管道工88通风工88通信工1616壮工150200合计155012503.8.2. 劳动力柱状图3.9. 采购计划主要采购项目:木方、竹模板、混凝土、钢筋主要租赁加工项目:大钢模板、架木具序号材料.半成品.成品进场时间1混凝土墙面大模板 3月1日2混凝土电梯井筒模 3月1日3.10. 验收计划序号验收部位验收时间1地下结构验收 4 月2地上结构验收 8 月4. 施工准备4.1. 技术准备4.1.1. 图纸会审认真熟悉施工图纸,提出图纸问题及意见,按专业整理、汇总后报建设单位,由建设单位提交设计单位做交底准备图纸会审由建设单位组织设计、监理和施工单位技术负责人和有关人员参加设计单位对各专业问题进行交底,施工单位将交底内容按专业汇总、整理,形成图纸会审记录并进一步完善施工组织设计,具体安排如下:项目参加人组织单位汇总人方式内部图纸会审项目全体技术部技术部以文件形式上报图纸会审交底甲方、监理和施工单位甲方技术部形成图纸会审记录所形成图纸会审记录办理签字手续后,下发并作为办理洽商和施工的依据。
4.1.2. 测量、计量器具配置器具名称配置数量规格型号检定周期全站仪1台GTS-602一年经纬仪3台TDJ2E一年水准仪3台TZS3-1一年案秤3台0-10Kg一年压力实验机1台NYL-500Kn一年大钢尺350m一年盒尺1005.0m/7.5m\温度计3-20℃—40℃砼振动台1台0.5m2一年4.1.3. 试验工作计划在现场建立一个安装自动温控器的标准养护试验室,临时对试块进行标准养护根据工程量及工程进度准备足够的模具及试验器具选择资质较高的常规试验室,并与监理单位协商选择有见证资质的见证试验室,并建立相应档案见证取样总数不得少于试验总次数的30％结构实体同条件养护试块,应提前与监理单位共同选定重要部位 以下为结构施工期间主要试验内容及相关要求序号试验内容取样批量试验数量备注1钢筋原材≤60t1组同一钢号混和批,每批不超过6个炉号,各炉罐号含炭量之差不大于0.02％,含锰量之差不大于0.15％2钢筋直螺纹接头500个接头3根拉件同施工条件,同一批材料的同等级、型式、同规格接头500个为一验收批,不足500个也为一批3混凝土试块(标养)一次浇筑量不超过100ｍ３,每100ｍ３为一个取样单位(3块)一次浇筑量不小于1000ｍ３,每200ｍ３为一个取样单位(3块)。
同一配合比4混凝土抗渗试块500ｍ３1组同一配合比,每组6个试件5防水卷材100卷以内2组尺寸和外观≤1000卷做一卷物理性能检验100～499以内3组尺寸和外观1000卷以内4组尺寸和外观9 膨胀止水条1组同一生产厂、同月生产、同标记10止水带4.1.4. 工程资料归档计划本工程依据北京市北京市地方标准<建筑工程资料管理规程>DBJ01-51- 进行资料整理和归档竣工资料整理3套,分别移交档案馆、业主和总承包单位留存工程资料由项目部主任工程师负责组织整理和归档,土建技术资料由技术资料员负责整理归档;机电技术资料由机电部门负责整理归档合格后由技术资料员组织验收,验收合格后由技术资料员移交业主4.1.5. 分项工程施工方案编制计划序号方案名称责任部门计划完成时间备注1.临电、临水施工方案机电部 .122.施工测量方案技术部 .123.塔式起重机安装及拆除施工方案专业公司 .124.雨期施工方案技术部 .55.冬期施工方案技术部 .126.钢筋施工方案技术部 .17.模板施工方案技术部 .18.混凝土施工方案技术部 .19.脚手架施工方案技术部 .14.1.6. 样板计划结构施工样板计划如下表,装修阶段样板计划另行安排。
序号样板项目样板部位样板计划施工时间负责部门1钢筋工程底 板D7～9第一段 .1.6技术部墙外墙D7～9第一段 .1.9技术部内墙D7～9第一段 .1.9技术部柱D3#车库第一段 .1.15技术部梁、板D3#车库第一段 .1.18技术部2模板工程墙外墙D7～9第一段 .1.11技术部内墙D7～9第一段 .1.11技术部柱D3#车库第一段 .1.16技术部梁、板D3#车库第一段 .1.20技术部3砼工程墙外墙D7～9第一段 .1.12技术部内墙D7～9第一段 .1.12技术部柱D3#车库第一段 .1.18技术部梁、板D3#车库第一段 .1.22技术部4.1.7. 推广新技术应用四新技术和建设部推广的新技术应用计划序号新技术名称计划开始应用时间负责人1高效钢筋应用技术 .12周申彬2清水混凝土模板技术 .1赵志宏3粗直径钢筋直螺纹机械连接技术 .12李宝富4施工过程测量技术 .12何聪利5管理信息化技术 .12董立崇4.1.8. 培训计划² 施工新规范培训学习:针对近年新出台的各项新规范,对管理层及操作层进行有针对性的培训学习,以便更好的领会新规范要求,更好的指导施工。
² 项目管理制度培训学习:根据项目部及公司的管理制度,对全员进行生产、技术、质量、安全、消防等各口的管理制度培训,在开工之初,讲道理、立规矩,为后期工作展开一个良好的开端² 施工组织设计及方案交底:由方案编制人及有关专家在项目部内举行讲座培训² 施工工序技术交底:针对每一道工序,进行详尽的技术交底,作到有针对性,标准明确,具体、合理、可操作、可度量² 施工安全交底:根据ISO18000安全知识体系内容,对项目部全员进行安全体系培训,树立全员安全生产意识,保障安全体系正常有效运行² 环保措施培训:根据ISO14000环境知识体系,对项目部进行全员环境保护知识培训,提高环境保护意识,为首都实现可持续发展作出贡献² 长城杯创优措施培训学习:针对长城杯质量标准,对管理层、操作层进行长城杯创优措施培训,主要针对钢筋、模板、混凝土三大工序,由项目技术部主管进行培训² 文明工地的措施:对全员进行创红牌工地知识培训,确保北京市红牌工地² 计算机应用及管理培训:在项目部布设内部局域网,提高信息共享程度,项目部内开展计算机应用培训学习,提高项目部成员计算机应用水平,推广工程软件使用,从文字处理、工程制图、计划编制、音像资料采集等方面,促进项目信息化,推进无纸化办公。
4.2. 生产准备4.2.1. 临时道路及围墙² 道路:施工现场道路全部硬化并设排水措施² 排水:南侧、西侧路面(或硬化地面)坡向围墙ｉ＝2%,每隔20ｍ在围墙基础露出地面部分设置排水洞口道路标高见<基础施工阶段现场平面布置图>,其中场地西南角最高,东北角最低在场地西北角、东南角、东北角均有市政排水管线,路面水根据排水坡度排出场外或最终经过汇集排入市政管线² 围墙:院墙采用240mm厚, mm高砖墙砌筑,颜色为白色,上端及下端刷成蓝色,中间适当部位做企业标识沿建筑红线位置设置压型钢板围挡,基础为240mm厚砖基础,外露300mm,埋深300mm,标高随场地周围道路标高设置上部采用压型钢板及钢管骨架拼接而成,钢管立柱间距2m围墙高度2m,场地内侧用油漆喷白,外侧按企业标准标识4.2.2. 出入口及周边情况² 出入口:现场东侧、南侧各设置一个出入口,材料设备进出现场走东侧出入口,南侧出入口主要是便于人员进出现场² 周边情况:现场东、北、西三侧是原有的市政道路,南侧是业主已购地块4.2.3. 生产、生活、临时设施² 接收工地后着手进行的现场临时设施建设的补充和完善,包括现场办公室、生活区、临水临电部设、围挡、现场道路、钢筋加工场、试验室、木工加工棚等。
² 详见附件<施工现场平面布置图>4.2.4. 临电设计电源位于施工现场西南角,容量500KVA用电量计算(用电量项目见下表)序号设备名称规格型号数量额定功率(KW)总功率备注1塔式起重机61006002砼输送泵HBT-806905403钢筋弯曲机GJ7-4093274钢筋调直机GT6/1235.516．55钢筋切断机GJ5-4037216直螺纹套丝机LDJ-40151.522．57插入式振捣器HZ6X-35、HZ-50201.1228平板式振捣器30.51．59电锯MJ-10433910电刨MB2-8030.72．111压刨MB106A33912手提圆盘锯101.51513交流电焊机BX3-300-21021210KVA14消防泵120m扬程33090一用一备15排水泵91.513．516蛙式夯实机HW-321534517砂轮切割锯102.22218空压机431219吸尘器30.51．520现场夜间照明87021现场办公用电8019现场食堂8020铭牌总功率:1887.1KW 该工程各类机械用电铭牌总功率为1657.1KW,计算容量及变压器选择:S=(P1×K1)/COSφ+ (P2×K2)/COSφ+S3×K3+P4×K4+P5×K5 =517.1×0.4/0.75+1140×0.55/0.75+210×0.6+60×0.7+80×0.8 =1344KVAP1-------电动机容量(不含塔式起重机、混凝土拖式输送泵) K1-------电机需要系数 P2-------塔式起重机、混凝土拖式输送泵容量 K2-------电机需要系数S3-------电焊机容量 K3-------电焊机需要系数P4-------现场办公 K4-------现场办公需要系数P5-------现场食堂 K5-------现场食堂需要系数根据计算容量,现场应选择一台1350KVA的变压器,才能满足使用。
² 变压器安装位置及低压配电方式变压器下设两台电源总箱根据施工现场平面布置图确定现场共放置 10台固定B级配电箱沿基坑周围设置 4 台B级配电箱,各箱具体位置和接引方式见临电施工方案各分包根据需要设置其它配电箱配电箱设置方式:每隔两层设一配电箱,箱内安装自动空气开关和漏电开关,”一总五分”分别供本层和其相邻上下层,装修和机电安装、照明等使用² 配电导线选择及敷设方式 15台B级配电箱由电源总箱直接供电,平均每路负荷为135KW为保证现场施工用电的可靠性,采用树干及放射式供电相结合的方式由总配电箱引出4路电缆均埋地敷设,过路段应穿钢管保护四趟由总箱引出线路平均负荷按100KW承载量计算:I =K∑P/1.732U cosψ=0.5×135×1350/(1.732×400×0.75)=175.4A故选择电缆规格:VLV22-3×185 mm2+2×95 mm2按压降校核电缆截面(校核电缆最远的一路):Δu%=∑PL/CS=67.5×222m/(46.3×185)=1.75%＜5%C=46.3因满足压降要求,电缆选择合理地泵、塔吊等大型机具必须有专用控制箱,一律使用橡套电缆埋设于地下,楼上装修用配电箱的电源电缆也要使用橡套电缆,挂离地面每三米作一固定点,电缆截面要符合使用要求,电缆外观无破损。
² 配电箱安装和施工照明固定式配电箱的安装,要求做高出地面300mm的台子,将配电箱安装在其上,并采用可拆装式防护棚进行防护施工现场用的所有配电箱及设施均是采用TN-C-S系统供电零排、地排分别设置,支路进入现场配电箱处必须做接地±0.00以下施工时,沿基坑周围安装 盏380V、3.5KW镝灯,搭2米见方高2.5米的钢架,将镝灯固定在上面在南北大门车道两边各装2盏1KV的碘钨灯(固定式),高度距地3米塔吊正常运行后,在每台塔吊上安装2台380V、3.5KW镝灯,同时基坑周围原有的镝灯减为3台地下部分及室内施工照明一律使用36V以下低压灯具要配置专用变压器、变压器电源,接引自楼内配电箱在必须使用220V以上电压时,应先报项目部安全部门审批,必须有保证安全的措施主要施工机械用电导线截面选择参考表:设备名称塔吊砼输送泵电锯震捣器消防泵电焊机容量KW1101105.51.27521导线mm2BX50702.51.53510² 防雷接地要求接地系统采用TN-C-S系统(3相5线),在2、3级配电箱(即B级和以下级)和末端箱均应做重复接地,外梯和塔吊加做防雷接地,接地电阻≤4Ω,并禁止和建筑物主体接地体连接。
² 安全用电措施1.认真做好接地和接零,按要求配置漏电保护装置,1级漏电动作电流≤100MA,2级漏电电流≤30MA,动作时间不大于0.1s2.电工需持证上岗,严格按照章程制度,对用电设备和线路要定期检查,勤于维护,不留隐患3.固定配电箱的安装,要先做高出地面300mm的混凝土台,并做围挡及遮雨设施电气器件和闸箱要完好无损,导线不裸露,并按规定做好相关颜色标记箱内的器件要安装牢固,箱体要美观整洁4.活动闸箱作到1机1闸,设备停用和搬挪时要及时拉闸断电5.线路敷设要符合等安全技术规范要求6.任何人不许私自移动电源箱,值班电工必须每天巡视2遍配电箱,发现问题及时处理4.2.5. 临水设计² 用水范围、水源及排水1、用水范围:生活用水(生活区及办公区用水)、施工用水、消防用水结合原有地面供水管线,在地上结构施工时对进楼消防、施工给水布置见临水方案系统图2、水源:在施工现场南部,由自来水公司的市政管线接出DN100的出口,引入泵房,配备自动控制系统为节约用水,在降水期间,考虑收集地下水到水泵房水箱,供消防、施工、生活用水使用3、排水:现场道路设有排水坡度,雨水可根据坡度分别排入场地东北角、西北角、东南角市政排水管道;泵房溢水管与市政管连接,直接排到市政管网里;洗车水经过沉淀池后,再排入市政管网内;基坑内设排水沟及2个集水坑,经过污水泵排入市政下水管线。
² 主要施工项目1、由于地下部分没有采暖设施,地下施工时所有临时上水管道均需要做保温,保温材料为:5cm厚的岩棉管壳外缠玻璃布2、做为临时水的控制装置,所有外线阀门井均需要井盖良好并做好保温,保温材料为:每个阀门井岩棉被2条3、有管道埋地安装,埋地深度不小于80cm4、所有临时水的入户均需要做好临时围挡,与建筑物形成一体5、所有临时消火栓均需要做好保温,保温材料5cm厚的岩棉管壳外缠玻璃布6、在出施工现场的洗车池两侧,分别设置水池1个,用来收集降水,进行冲车4.2.6泵房水箱及消火栓安装要求施工现场设DN100环线一根,主要供四层以下的生产和消防用水(低区),采用焊接管,管线DN100;与泵房水泵并联;分别供主楼五层以上的生产和消防用水(高区)管线共计两路,管线DN100主管进楼座位置见凯恒中心施工现场消防管道布置图每根立管在每层均甩一个DN65(经过试压)的口,同时设置DN25节门一个供施工用水,配两条25m长的消防水龙带固定方法:采用φ12环型钢筋固定在楼板上,立管底部设置固定支架,立管连接采用法兰连接安装位置:根据土建施工结构布置图再行确定泵房内所有明装管道均采用3cm厚岩棉管壳保温,外面缠上玻璃布;水箱保温采用3cm厚的岩棉板保温,外面缠玻璃布;所有埋地管道,均需在埋地前涮沥青油两遍。
² 施工部署施工中认真明确责任制度,严格服从统一管理,认真执行并实施公司的管理程序,实施专业管理细则与其它工种密切配合,科学合理地安排施工生产,认真确定分部、分项工程质量控制点,落实质量控制措施,发现问题及时汇报解决依据综合进度以及建设单位的计划及时调配设备、材料、机具、人力需用计划,确保冬季临时用水的需求² 施工准备1、技术准备:施工人员做到认真查看施工现场,深入现场了解前期工程施工情况及业主要求,按照业主、及本”方案”要求精心组织施工,确保工程优质高效地顺利完成2、现场准备:根据业主、以及现场的要求,设置现场临时用房、原材料、施工机具布置场地按照现场临时用电规范要求和有关规定及现场提供的临时用电电源,装配现场临时用电设施3、材料准备:根据业主的要求,按照规定进行原材料的定货采购,并按控制程序组织原材料进场,经检验合格后,按程序文件要求做好标识,妥善存放,做到计划准确,采购及时4.3. 材料准备4.3.1. 加工订货计划材料采购方式:包括总承包单位采购、分包单位采购、甲方指定材料、甲方供应材料等采购方式和采购物资种类材料计划的提交、审批工作程序:分包单位材料员首先编制物资需用计划,报项目经理审批。
报项目经理审核后,由公司审批备案后报给物资分公司,物资分公司据此编制年、季、月度物资采购计划,供应物资报计划时间:计划名称报公司截止时间计划名称报公司截止时间月度物资需用计划月前25日物资备料计划提前15天调整的物资计划每月5日、15日设备及加工定货计划按设备生产周期和物资加工定货周期提前一个星期4.3.2. 材料供应² 钢筋等储备量须满足施工的需要技术部门统一提出预拌混凝土的各项技术要求,与搅拌站签订<混凝土技术协议>² 施工现场严格实行限额领料,领退料手续齐全,进出场材料要有严格的检验制度和必要的登记手续,并建立健全材料节约台账² 总承包方将按合同要求全面负责材料的质量、交货期、管理及安装。
