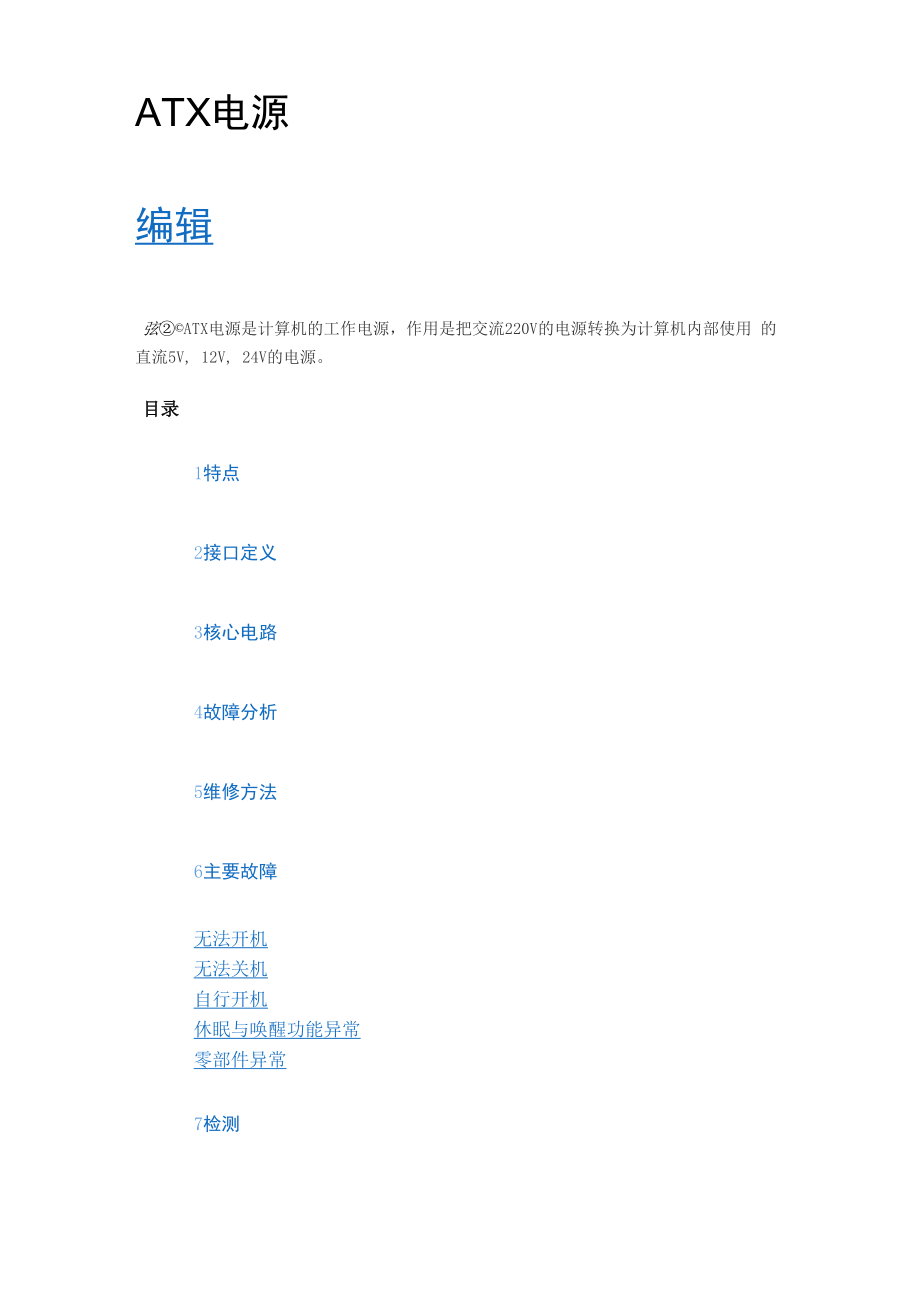

ATX电源编辑弦②©ATX电源是计算机的工作电源，作用是把交流220V的电源转换为计算机内部使用 的直流5V, 12V, 24V的电源目录1特点2接口定义3核心电路4故障分析5维修方法6主要故障无法开机无法关机自行开机休眠与唤醒功能异常零部件异常7检测8发展历程^1特点ATX电源的特点：与AT电源相比，ATX电源增加了 “+3.3V、+5VSB、PS-ONATX电源”三个输出其中“ +3.3V”输出主要是供内存用，而“+5VSB”、“PS — ON” 输出则体现了 ATX电源的特点ATX电源最主要的特点就是，它不采用传统的 市电开关来控制电源是否工作，而是采用“ +5VSB、PS-ON”的组合来实现电源 的开启和关闭，只要控制“PS — ON”信号电平的变化，就能控制电源的开启和 关闭PS — ON”小于1V伏时开启电源，大于4.5伏时关闭电源和AT电源 不一样，ATX电源除了路上作了一些改进，其中最重要的区别是，关机时 ATX电源本身并没有彻底断电，而是维持了一个比较微弱的电流同时它利用 这一电流增加了一个电源管理功能，称为Stand-By它可以让操作系统直接对 电源进行管理通过此功能，用户就可以直接通过操作系统实现软关机，而且 还可以实现网络化的电源管理。
如在电脑关闭时，可以通过网络发出信号到电 脑的Modem上，然后监控电路就会发出一个ATX电源所特有的+5V SB激活电 压，来打开电源启动电脑，从而实现远程开机ATX电源主要有两个版本，一种是ATX1.01版，另一种是ATX2.01版2.01版 与1.01版的ATX电源除散热风扇的位置不一样外，它们的激活电流也不同1.01版只有100mA，2.01版则有500mA〜720mA这意味着2.01版的ATX电源 不会像1.01版那样〃过敏〃，经常会受外界电压波动的影响而自行启动计算机2接口定义ATX电源接主板端的接口定义:Pin Name Description1 3.3V 提供 +3.3V 电源2 3.3V 提供 +3.3V 电源3 GND 地线4 5V 提供 +5V 电源5 GND 地线6 5V 提供 +5V 电源7 GND 地线8 PW-OKPower OK,指示电源正常工作9 5VSB 提供 +5V Stand by 电源，供电源启动电路用10 12V 提供 +12V 电源11 3.3V 提供 +3.3V 电源12 -12V 提供 -12V 电源13 GND 地线14 PS-ON电源启动信号，低电平-电源开启，高电平-电源关闭15 GND 地线16 GND 地线17 GND 地线18 -5V 提供 -5V 电源19 5V 提供 +5V 电源20 5V 提供 +5V 电源©4磁COM ■SV0C■3.3VDCliVEd-5VDG4VDCAlX .th tJSttnI!河RGOM哽僅i息強电津按T3ATX电源接口定义图Pin No.NameDescription13.3V提供 +3.3V 电源23.3V提供 +3.3V 电源3GND地线4+5V提供 +5V 电源5GND地线6+5V提供 +5V 电源7GND地线8Power GoodPower OK，指示电源正常工作95V SB(stand by +5V)提供 +5V Stand by 电源，供电源启动电路用10+12V提供 +12V 电源1112+12V (Only for 2x12-pin ATX)3.3V (Only for 2x12-pin ATX)提供+12V电源2*12连接器侦察133.3V提供 3.3V 电源14-12V提供 -12V 电源15GND地线16PS_ON(soft On/Off)PS-ON （电源供应远程开关）17GND地线18GND地线19GND地线20-5V提供 -5V 电源21+5V提供 +5V 电源22+5V提供 +5V 电源23+5V (Only for 2x12-pin ATX)提供 +5V 电源24GND (Only for 2x12-pin ATX)地线仅供参考!3核心电路ATX电源的核心电路：ATX电源的主变换电路与AT电源相同，也是采用“双管 半桥它激式”电路，PWM（脉宽调制）控制器同样采用TL494控制芯片，但取消了 市电开关。
由于取消了市电开关，所以只要接上电源线，在变换电路上就会有 +300V直流电压，同时辅助电源也向TL494提供工作电压，为启动电源作好准 备ATX电源的特点就是利用TL494芯片第4脚的“死驱控制”功能，当该脚 电压为+5V时，TL494的第8、11脚无输出脉冲，使两个开关管都截止，电源就 处于待机状态，ATX电源无电压输出而当第4脚为0V时，TL494就有触发脉冲提供给开关管，电源进 入正常工作状态辅助电源的一路输出送TL494,另一路输出经分压电路得到“+5VSB”和“PS — ON”两个信号电压，它们都为+5V其中，“+5VSB”输出连 接到ATX主板的“电源监控部件”，作为它的工作电压，要求“ +5VSB”输出能 提供10mA的工作电流电源监控部件”的输出与“PS — ON”相连，在其触发 按钮开关（非锁定开关）未按下时，“PS — ON”为+5V，它连接到电压比较器U1 的正相输入端，而U1负相输入端的电压为4.5V左右，这样电压比较器U1的输 出为+5V，送到TL494的“死驱控制脚”，使ATX电源处于待机状态当按下主 板的电源监控触发按钮开关（装在主机箱的面板上），“PS — ON ”变为低电平， 则电压比较器U1的输出就为0V，使ATX主机电源开启。
再按一次面板上的触 发按钮开关，使“PS — ON”又变为+5V，从而关闭电源同时也可用程序来控制“电源监控部件”的输出，使“PS — ON”变为+5V，自动关闭电源如在WIN9X 平台下，发出关机指令，ATX电源就自动关闭4故障分析ATX电源采用ATX电源的计算机系统如果出现故障，首先要从CMOS设置、Windows中 ACPI的设置及电源和主板等几个方面进行全面的分析硬件方面，为了区别故 障在负载上还是在电源本身，可以将电源拆卸下来，用一台废旧设备（例如硬 盘等）作假负载，以免出现空载保护，在PS-ON信号线（绿色）与地线之间接 入一只100〜150Q的电阻，使该信号变为低电平，如果电源可以工作，说明故 障点在主板或电源按钮（Power Button），否则故障就在电源自身根据计算机维修的〃先软后硬〃原则，用户首先要检查BIOS设置是否正确，排除 因设置不当造成的假故障；第二步，检查ATX电源中辅助电源和主电源是否正 常；第三步，检查主板电源监控电路是否正常下面，本文根据故障的不同表现， 分别介绍分析及处理方法5维修方法 打开电源的上半盒子，观察电源内部A, 元件有没炸裂的现象，如果保险管已烧黑，说明初级电路有短路现象，重点 检查整流二极管，待机电源管，半桥双三极管，有没击穿。
B, 元件没炸裂的现象，通电，用表测量20针中的绿线，紫线，有没+5V电压，如果没有，就要检查待机 电路，重点测开机电阻，一般开机电阻取值几百 K容易出现阻值变大，开路现象检查与待机电源管相连的小三极管有没短 路，开路C，20针中的绿线，紫线，有+5V电压，再用导线短路绿线与黑线强行开机，看 能不能开机，如果不能，看TL494（7500B）的电源脚有没电压（12脚是电 源），如果没有，查与待机电路次级相连的线路TL494 （7500B）的电源脚有 电压，不能开机，要查死区控制脚（4）是5V，还是0V，如果是5V，一般是电 路保护了，查看三个双二极管整流器有没短路通过以上三项，可以修好70%有故障的电源在修理中发现极少有IC损坏的现 象，坏的是TL494的多，LM339还没见损坏过⑴6主要故障无法开机用万用表测量5VSB，如果该电压值正常且稳定，而主板反馈信号PS-ON始终为 高电平，则可能是主板上的开机电路损坏，或电源启闭按钮损坏；如果上述两 者均正常而主电源仍无输出，则可能是开关电源主回路损坏，或因负载短路或 因空载而进入保护状态无法关机主机无法关闭，有以下几种现象和原因：[1] BIOS中设定关机时有一定的延时时间（Delay Time），关机时需要按住电 源按钮，保持数秒钟，才能将机器关闭。
不能实现瞬间关机是正常现象，不是 故障[2] 按钮故障这种情况下，不仅不能关闭主机，开机也会有问题[3] 主板上的电源监控电路故障,PS-ON信号恒为高电平[4] 键盘电源（键盘的NumLock指示灯在主机关闭后是亮的）无法关闭有些机 器允许使用密码通过键盘开机，键盘上的NumLock灯在关机后仍亮着，是正常 现象[5] 显示器无法关闭如果显卡或显示器不支持DPMS （显示器电源管理系统 规范，在主机关闭后显示器指示灯亮，屏幕上仍有白色光栅，也属正常现象自行开机第一类是在BIOS中将定时开机功能设为"Enabled"，这样机器会在设定的某个 时间自动开机此外，某些机器的BIOS中具有来电自动开机功能设置，如果选 择了来电开机，则在插上交流电源后，机器就会自动启动出现这类问题，并 不是故障，而是用户不了解BIOS设置所造成的第二类是BIOS中关闭了定时开机和来电自动开机功能，机器只要接通交流电源 还会自行开机，这无疑是硬件故障了造成这类硬件故障有3种原因：第1种 是电源本身的抗干扰能力较差，交流电源接通瞬间产生的干扰使其主回路开始 工作；第2种是5VSB电压低，使主板无法输出应有的高电平，总是低电平， 这样机器不仅会自行开机，而且还会无法关机；第3种是来自按钮故障。
这种情况下，不仅不能关闭主机，开机也会有问题[1] 主板上的电源监控电路故障，PS-ON信号恒为高电平[2] 键盘电源（键盘的NumLock指示灯在主机关闭后是亮的）无法关闭有些机 器允许使用密码通过键盘开机，键盘上的NumLock灯在关机后仍亮着，是正常 现象[3] 显示器无法关闭如果显卡或显示器不支持DPMS （显示器电源管理系统 规范，在主机关闭后显示器指示灯亮，屏幕上仍有白色光栅，也属正常现象休眠与唤醒功能异常休眠与唤醒功能异常表现为：不能进入休眠状态，或进入休眠状态后不能唤 醒出现这类问题时，首先要检查硬件的连接是否正确，开关是否失灵等）和 PS-ON信号的电压值进入休眠状态时,PS-ON信号应为低电平（0.8V以 下）；唤醒后，PS-ON信号应为高电平（2.2V以上）如果PS-ON信号正常, 而休眠和唤醒功能仍不正常，则为ATX电源故障需要注意的是，进入夏季后，为了预防雷击，对ATX结构的计算机，如果用户 长时间不使用，又不想进行远程控制，建议将交流输入线拔下，以切断交流输 入零部件异常有经验的维修人员，在遇到主板、内存、CPU、板卡、硬盘等部件工作异常或损 坏故障时，通常要先测量电源电压。
正常的工作电压是电脑可靠工作的基本保 证，而很多奇怪的故障都是电源惹的祸例如一台机器出现找不到硬盘的故障，通过对比试验，确信硬盘是好的判断 为主板上的IDE接口损坏，于是找来多功能卡，将其插在主板的空闲ISA插 槽，连接硬盘试验，仍然找不到硬盘测量电源电压，12V电压只有10V左 右在这样低的供电电压下，硬盘达不到额定转速，当然不能工作更换一台 ATX电源，故障排除7检测为防止损坏主机板或其它部件，ATX电源出现故障后必须拆机检修一般 开关电源不能工作在空载状态下，ATX电源由于各电压输出端都并联了负载电 阻，拆机后不会由于空载而扩大故障通电后，即使功率转换部分没有工作，辅助电源也应该有+5V电压输出 即测量接口 19脚对地有+5V电压无SB电压输出或电压不稳时要检查交直流 变换和辅助电源电路交直流变换部分测量D3负端电压是否为300V左右保险丝烧毁后必须 更换同型号的延时保险，不能随意用其它导线或保险代换，烧保险一般表明存 在较严重的故障，此时应慎重对待常见的原因有整流二极管损坏、滤波电容 击穿或漏电、开关管Q11损坏，或者还有其它部分对地严重短路辅助电源部分检查的中心是Q11，正常情况下辅助电源工作在振荡状态 下，用万用表测Q11基极为一负压。
常见的现象是启动电阻Rll、R12开路引起 电路未起振，除此之外逐步检查Q12、ZD1、ZD2、Q21、LM431、IC11等这些 元件较之电阻更容易损坏，最后才检查电阻是否存在故障SB电压不稳或偏离 正常值主要是由于R24、R25阻值变化引起，这是两个精密电阻在正常情况下，PS/ON脚和地相连后，功率振荡电路即可启动如果各电 压输出正常，则一般说明电源工作良好，但要注意P.G•信号是否正常P.G. 信号是电源输出到主机板的信号，表明电源工作良好，如果P.G.不正常也会引 起主机板输出高电平到PS/ON，功率振荡部分不工作用示波器检查KA7500B的5、8、11脚有没有振荡脉冲输出检查的另一 个关键点是KA7500B的控制脚4脚，当它为高电平时，电路没有脉冲输出ATX 电源的各保护电路非常严密，任何一路故障都会引起4脚电压异常检修时注 意分析引起4脚高电平的各种原因，同时分析LM339各个引脚电压，在可靠分 析的基础上做出正确的判断8发展历程要解释ATX 12V 1.3规范先要从ATX说起，ATX规范是1995年Intel公司 制定的主板及电源结构标准，是英文(AT Ex tend )的缩写。
ATX电源规范经历 了 ATX 1.1、ATX 2.0、ATX 2.01、ATX 2.02、ATX 2.03 和 ATX 12V 等阶段目 前市面上的电源多遵循ATX 2.03或更新的ATX 12V标准ATX 2.03标准采用 +5V和+3.3V电压，分别为功耗较大的处理器及显卡直接提供所需的电压而单 独的+12V输出则主要应用在硬盘和光驱设备上，因为当时处理器和显卡的功耗 都相对较低，所以各部件相安无事但P4处理器的推出改变了这一切由于它的功耗较高，使用符合ATX2.03规范的产品时，+5V的电压根本不能提供足够的电流基于此，Intel对 ATX标准进行了修订，推出了 ATX 12V 1.0规范它和ATX 2.03的主要差别是 改用+12V电压为CPU供电，而不再使用之前的+5V电压这样加强了 + 12V输出 电压，将获得比+5V电压大许多的高负载性，以此解决P4处理器的高功耗问 题其中最显眼的变化是首次为CPU增加了单独的4Pin电源接口，利用+12V 的输出电压单独向P4处理器供电此外，ATX 12V 1.0规范还对涌浪电流峰 值、滤波电容的容量、保护电路等做出了相应规定，确保了电源的稳定性。
