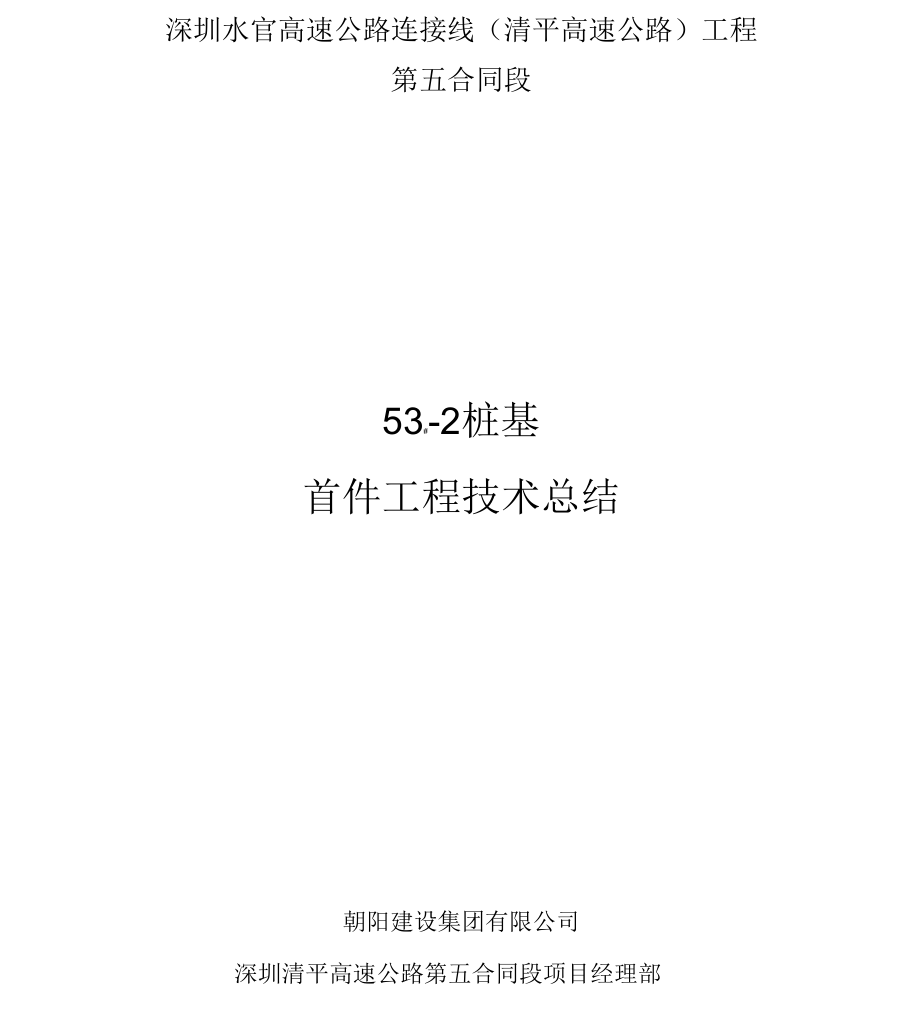

深圳水官高速公路连接线（清平高速公路）工程第五合同段53#-2桩基首件工程技术总结朝阳建设集团有限公司深圳清平高速公路第五合同段项目经理部钻孔灌注桩首件工程技术总结为保证工程质量优质，质量目标明确，减少盲目施工，施工前确 定标准的施工工艺，施工工艺通过首件施工确定为确保我合同段内的钻孔灌注桩工程质量成功率达到100%的目 标，我标段根据现场实际情况选定主线桥53#-2桩基为我标段钻孔 灌注桩首件开工工程一、 工程概况平湖高架桥0-56#墩设计直径200cm桩基114根，57-60#、 63-65#墩设计直径160cm桩基32根，61-62#墩设计直径180cm 桩基9根，66#桥台设计直径120cm桩基14根为群桩基础， 桩 基深度2300~5100cm不等设计要求采用钻孔灌注桩，经过对 现场情况勘察，采用冲孔灌注桩二、 施工目标1质量目标本工程质量目标是创优质工程，工程优良率达到100%交验项 目主要指标合格率要求达到100%2安全目标重大安全责任事故为零案次无人身重伤事故及其以上事故；无 汽车行车责任重大事故；无等级火警事故和爆炸事故；无压力容器爆 炸事故，年度轻伤控制在3%0以下。
3环保目标严格按照国家《环境保护法》和《水土保持法》及地方政府有关 规定落实环保采取各种工程防护措施，控制水资源污染，减少粉尘 对空气的污染，降低噪音污染，减少工程建设对沿线生态环境的破坏 和污染，确保沿线景观不受破坏，保持生态平衡，创造良好的环境4首件目的通过首件的施工，取得相关的技术参数，确定拟定的施工方案 的可行性，为后续施工作总结相关经验；通过首件工程施工，结合旋 挖钻机施工的特点，来确定最优的施工工艺和施工组织三、施工准备1水、电及现场布置施工用水：路线侧消防水管供水以保证施工用水施工用电：配备一台150KW变压器和一台50KW发电机供电现场布置：① 认真对桩基进行人工探孔，经挖探查明没有有管线、电缆及 光缆② 进行场地整理与场地布置，清除施工区域的杂物，平整场 地施工便道能保证晴雨通车，以方便施工机械、混凝土等的运输 施工场地四周已做好排水工作施工现场做好标示、标牌，并进行围 挡 施工，同时作好现场临时交通维护、安全等工作③ 在54#和53#墩之间开挖泥浆池，泥浆坑长14米，宽3 米，深1.5米泥浆池四周并设警示标志泥浆用复合型聚合物制成复合型聚合物的基本参数：比重 1.0g/cm3，粘度35pa.S,含砂率 W0.5%，PH 值 8.0~11.0。
2技术准备 ①、组织项目经理部有关施工管理人员和技术人员学 习施工图纸、施工规范、合同文件以及有关施工的技术文件② 、作好施工图纸及设计说明会审工作，对项目部施工人员及技 术人员、现场施工人员、特种作业人员进行逐级技术交底，并认真执 行各项施工技术规范③ 、测量放样工作：导线点、水准点已经复核、加密，并据此进 行定线放样，放出桩中心及轴线，上报监理工程师审批3试验工作所有施工材料的试验工作已全部完成，并经过监理工 程师的抽 检施工的混凝土水下C30配合比设计已完成按配比配 制的混凝土拌合物和易性、粘性良好，坍落度控制在18〜22 cm， 混凝土试件七天强度满足要求四、施工安排1人员安排桩基的施工对本桥有重要的作用，做好本分项工程是本桥的一个关键环节人员由项目领导统一安排，具体如下：职务姓名职责项目经理陈同初负责全面组织、协调管理工作项目总工周振负责施工方案的设计及交底项目副经理秦晓刚负责现场施工组织协调办吴秀燕负责地方协调工作质检工程师王振坤负责现场质量控制，报验测量负责人陈群通负责现场控制工作试验负责人叶宏昌负责材料检验、试件留样工作实验员林木养负责现场试件、坍落度工作现场负责人张利民负责现场安排现场技术员黄超负责现场技术、质量控制专职安全员杨文金负责现场安全2施工队伍安排本桩位处于市政路上，地势平坦，机械易于到位。
具体安排一个作业队负责施工，其工作内容如下：负责桩基的钻进工作，施工人员10人，满足24小时施工3机械安排为保证桩基的正常进行，我项目安排施工机械如下:名称型号数量备注吊车50T1良好旋挖钻机宝峨BG25C1良好装载机ZL501良好挖掘机小松3001良好汽车吊徐工25T2良好4 施工安排钢筋在钢筋加工场地统一加工成半成品运送至施工现场，在施 工 现场进行钢筋笼的吊装拼接混凝土使用商品混凝土，罐车运输 至现场，进行水下灌注五、首件施工过程桩基首件工程在测量组放样后，在纵横向的每一侧引两个控制 桩，控制桩距桩中心间距三米，钻孔时用于控制轴线偏位控制桩引 好以后，拉好十字线，旋挖机钻头对准中心的位置然后开钻埋设钢 护筒护筒壁厚10哑，护筒直径240 cm，护筒埋深370 cm，外露 30 cm护筒埋入后，从控制桩拉十字线，旋挖钻机调整护筒的偏位 及倾斜情况规范护筒允许偏差5 cm钻机于2010年10月26日9： 00开始施工钻进，钻进时进 行复合化学泥浆循环钻机钻进过程中及时用小松300挖掘机将渣 土装车运至弃土场（挖掘机摆设在旋挖钻机侧对面宜方便出渣装 车）钻机钻进过程中提钻要慢，尤其是提出护筒口时应防止碰撞到 护壁、护筒及护筒下口护壁。
钻机钻进时，及时填写钻孔记录，并注 意土层 的变化，在土层的变化处，进行现场取样，判断土层，核对是 否符合 地质剖面图，如若不同则留取试样备案桩基于2010年11 月1日10： 00终孔经现场专业监理工程师报验孔深、孔径及倾斜 度合格孔深采用测绳量测法测绳使用前，在底部加5 kg的配 重，并用钢 尺进行核对每米长度孔径采用检孔器（检 孔器长度为钢 筋笼外径的6倍，外径为桩径）检测倾斜度使用检孔器进行检 测经检测倾斜度5 cm，小于1%桩长且小于50 cm，符合要求钢 筋笼经现 场专业监理工程师报验合格后，于2010年11月5日 15： 00开始钢 筋笼现场吊装作业钢筋笼采用一部50T吊车主 吊，整个吊装过程布置4个起吊点，起吊时主吊大勾分两点固定钢 筋顶端，小勾一点吊装钢筋笼1/2至1/3中间部位起吊时，先 稍微提起中间吊点，使骨架稍提起，再与端点同时起吊，待骨架离 开地面后，中间点停吊，继续提升端吊点随着端吊点不断上升，慢 慢放松中间吊点，直到骨 架同地面垂直，停止起吊放松中间吊点钢 丝绳，检查骨架是否顺直，如有弯曲应调直然后移至孔口，十字护 桩对中后下放钢筋笼进入 孔口后，应将其扶正徐徐下降，严禁摆动 碰撞孔壁。
当骨架下降到第一吊点附件的加强筋的下方，将骨架用角 钢临时支撑于孔口将吊钩移至骨架上端取出临时支撑，将骨架下 降至设计标高2010年11月6日06： 20开始铺操作平台和下 导管，配置导管悬空40 cm导管使用前已进行密封试验指标均合 格对导管进行编号，在下导管时按编号进行导管的密封胶圈安 装对接前必须认真检查，有缺陷坚决不能使用导管下完后经检测孔 深沉渣厚度为1 cm报现场专业监理工程师检验合格后准备砼浇 筑2010年11月6日11： 40正式浇筑混凝土首车出站坍落 度220哑，到达现场时坍落度200哑，路上损失20 mm，和易性 良好，可以进行灌注15： 50完成混凝土水下灌注，灌注方量87 方，超灌120 cm，确保桩头混凝土的质量最后提出导管，提速要慢，防止导管处出现夹泥，影响混凝土的质量拔出导管后，把导管 接头处清洗干净，刷油放置待导管完 全拔出后，在护筒上拴好钢丝 绳，将护筒缓缓吊起，起吊过程中要保持垂直，防止护筒伤害到混凝 土本项工程采取的主要施工方法为：钢筋笼在钢筋加工场内加工制 作完成，现场吊车配合安装砼采用 集中拌合，罐车运输，吊车配合 方式 进行垂直导管法水下混凝土灌 注。
从整个施工过程来看，该首件 工程过程受控，施工工序顺畅，桩 基质量达到设计和规范要求六、 首件工程中存在的不足1施工人员操作不熟练，混凝土有撒漏现象，不但浪费材料，而且污染施工现场2钢筋制作过程中出现主筋焊伤现象3钢筋工操作不熟练，部分机械连接丝口有损伤现象4由于施工场地狭窄，在钢筋笼吊装过程中吊车位置摆放不合适，导致钢筋笼的吊装时间过长七、 下步施工注意事项和需要进一步改进的地方1加强现场施工人员的培训，保证施工人员配合默契，协同施 工2针对主筋焊接问题我部加强对协作队伍质量要求，并落实到责 任人3针对丝口损伤现象，工程科及实验室相关人员对车丝工具进行 了检查，更换车丝工具杜绝漏丝、丝口损伤现象八、 综合评价及总结通过主线53#-2桩基首件整个工程施工过程来看，我标段所确的钻孔桩施工工艺满足钻孔桩施工的要求，可以用于后期全标段的钻 孔桩施工通过首件施工，使全体施工人员加深了对钻孔施工工艺及 水下砼浇筑流程的理解，增强了其质量意识同时我们也发现了在施 工过程中存在的问题，针对问题我们提出了改进措施在后续施工中 我们将发扬首件工程中的优点，继续改进或优化工艺方案，杜绝在首 件工程的问题再次发生，优质、安全的完成我标段所有的钻孔桩施 工。
同时通过对桩基钢筋加工、水下混凝土浇筑，及其各项指标符 合设计及《公路桥涵施工技术规范》(JTG/T F50-2011)的各项规 定及《公路工程质量检验评定标准》的要求自检评价意见为优良工程，能够指导后续施工。
