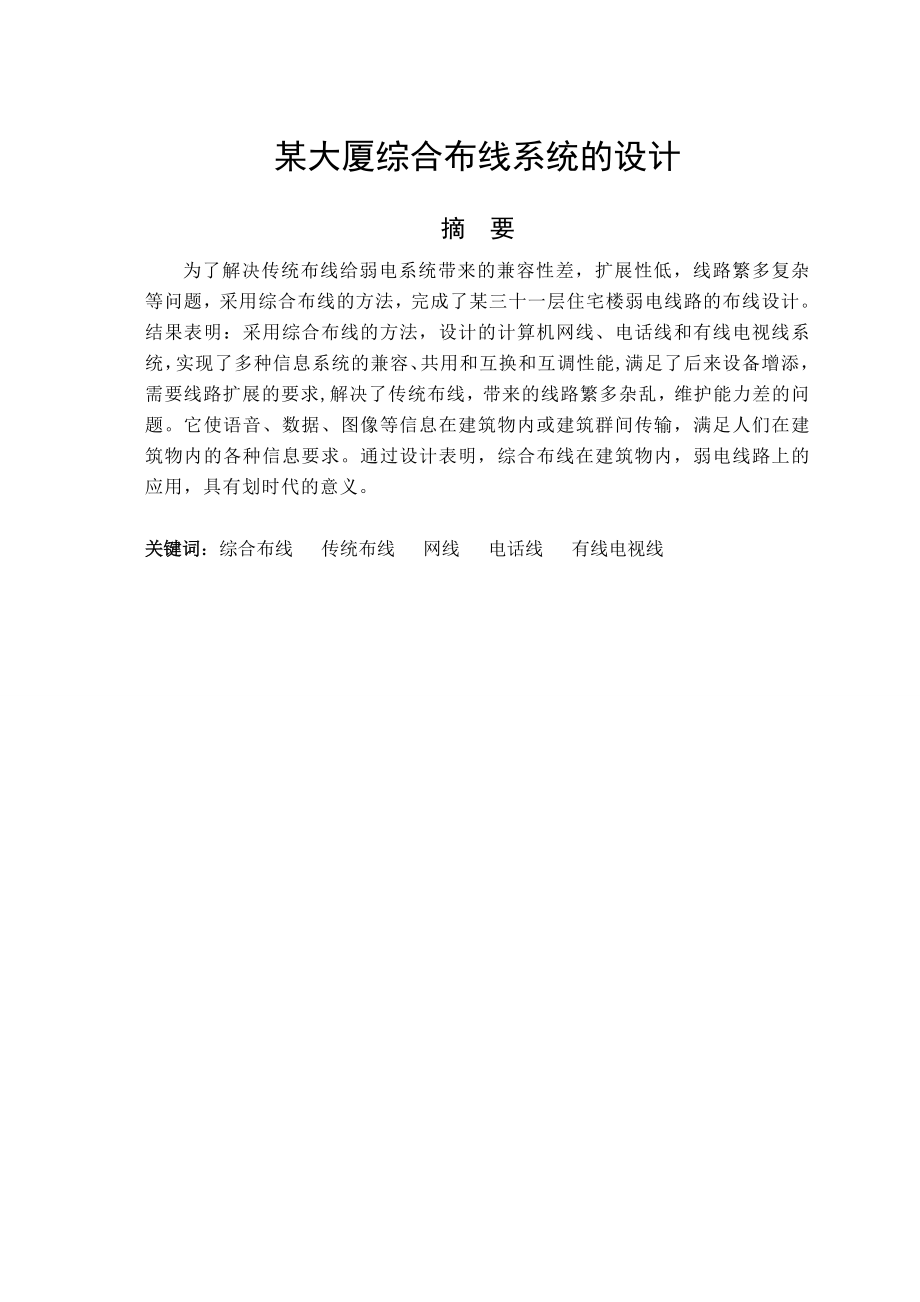

某大厦综合布线系统的设计摘 要为了解决传统布线给弱电系统带来的兼容性差，扩展性低，线路繁多复杂等问题，采用综合布线的方法，完成了某三十一层住宅楼弱电线路的布线设计结果表明：采用综合布线的方法，设计的计算机网线、线和有线电视线系统，实现了多种信息系统的兼容、共用和互换和互调性能,满足了后来设备增添，需要线路扩展的要求,解决了传统布线，带来的线路繁多杂乱，维护能力差的问题它使语音、数据、图像等信息在建筑物内或建筑群间传输，满足人们在建筑物内的各种信息要求通过设计表明，综合布线在建筑物内，弱电线路上的应用，具有划时代的意义关键词：综合布线 传统布线 网线 线 有线电视线Cabling System Design of A BuildingAbstractIn order to solve the system wiring brought to the weak compatibility of poor， low expansion， line many complex issues such as integrated routing approach， and completed a thirty floor residential building weak system circuit design。
The results showed that: an integrated wiring methods, design of computer network lines， telephone lines and cable TV line system， to achieve a variety of compatible information systems, sharing and exchange and intermodulation performance, add equipment to meet later， need to extend lines requirements， to solve the traditional route, bringing many messy lines, poor maintenance of the problem. It enables voice, data， images and other information in the building or buildings between the transmission， to meet people in the building all kinds of information requirements。
Through the design that integrated wiring in a building, the application of weak lines， epoch-making significanceKey words： Structured cabling system； Traditional cabling; cable； Telephone line； Cable TV Line 目 录1 引言 12 总体方案设计 221设计目标 22.2设计特点 22.3综合布线系统组成 324设计依据 32.5各子系统设计 42.51工作区子系统设计 422水平子系统设计 625.3干线子系统设计 122.5.4设备间子系统设计 152.5.5管理子系统设计 1726系统设备选型、数量和报价 212.6.1线缆清单 2126.2设备清单 222.63设备参数 2227综合布线系统施工要求 242.71金属管和线槽安装要求 2422配线设备安装要求 262.73电缆敷设要求 2727.4线缆和插座端接要求 272.8系统工程测试和验收 2821系统性能测试 282.8.2工程验收 293 结论 30谢辞 31参考文献 32附录 33外文资料 371 引言综合布线技术是一种信息传输技术。
它是将所有、图文、图像及多媒体设备的综合布线（或组合）在一套标准的布线系统中,实现了多种信息系统的兼容、共用、互换和互调性能它使语音、数据、图像等信息在建筑物内或建筑群间传输，满足人们在建筑物内的各种信息要求.它是在建筑物与建筑群环境下的一种信息传输技术，也是智能建筑弱电技术主要技术之一综合布线系统的兴起和发展，是在计算机技术和通讯技术发展的基础上进一步适应社会信息化和经济国际化的需要，也是办公自动化进一步发展的结果传统的布线，如线缆、有线电视线缆、计算机网络线缆等都是有不同单位各自设计和安装，采用不同的线缆和终端插座,各个系统相互独立由于各个系统的终端插座、终端插头、配线架等设备都无法兼容,所以设备需要移动或新技术的发展,需要更换设备时,就必须重新布线这样既增加了资金投入,也使建筑物内线缆杂乱无章，增加了管理和维护的难度[2].综合布线系统是智能建筑中必不可少的组成部分,它为智能建筑的各应用系统提供了可靠的传输通道,使智能建筑内各应用系统可以集中管理综合布线的设计与实施是一项系统工程，它是建筑、通信、计算机和监控等方面的先进技术相互融合的产物与传统布线相比，综合布线具有六个特点：兼容性、开放性/灵活性、可靠性、先进性、经济性。
综合布线系统采用模块化设计和星形拓扑结构,能够适应任何建筑物的布线，可以支持语音、数据 、视频等各种应用模块化的结构可以分为五个子系统：工作区子系统、水平子系统、干线子系统、 设备间子系统、管理子系统综合布线技术向满足多媒体、宽带化、高速率、大容量等信息传输的要求方向发展对绞线布线系统在目前普及5类的基础上，向超5类六类系统发展将来可能发展到光纤到桌面以适应多媒体的信息传输.2 总体设计方案21设计目标综合布线的通用定义是通过对结构、系统、服务与管理这四项建筑物的基本要素以及对它们之间的内在关联作最优化的考虑，提供一个投资合理又具有高效、舒适、便利、安全的环境空间具体而言，住宅的综合布线即在一个住宅内安装一导体网络，该网络必须满足一定数量、质量及安排灵活性的要求并且具有模块化结构，有极高的可靠性，一旦布线完成后，应当可以连接任一类型的终端,使布线标准化、简单化.实现对语音、数据、视频图像的连接和对整套住宅的控制与管理，从而在住宅内重新布置工作端时无需另外布线，也可在不改变布线结构的情况下重新组织网络的拓扑结构 住宅楼的综合布线系统首先是兼容性，它将语音、数据、视频图像以及配线作统一规划设计,采用相同传输介质、信息插座、适配器、交连装置,系统布线全部采用物理星形拓扑结构，点到点端接，因此所有信息通道均是通用的,用户使用终端设备只需将其接入相应的信息插座即可。
其次是因采用开放式的体系结构，对任何厂商的计算机设备,交换机设备以及所有的通信协议均是开放的，因此所有设备的开通和更改不必重新布线,而只需增减相应网络设备并进行必要的跳线管理即可实现再者因其采用高品质的线缆和组合压接方式,保证了系统的高可靠性，也因彻底打破了信息和语音传输的界限,故特别适宜于高媒体技术的发展本次设计的是某三十一层住宅楼的增强型综合布线系统设计包括计算机网络系统、语音系统和有线电视系统的信息点位置确定、信息插座选型、用线选型、各种设备选型、路由选择、管理器件的选型和施工要求.此次设计综合布线系统分为工作区子系统、水平子系统、管理子系统、干线子系统和设备间子系统，五个模块的具体设计2.2设计特点综合布线设计具有以下特点兼容性：综合布线的首要特点是它的兼容性.所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统过去，为一幢大楼或一个建筑群内的语音或数据线路布线时，往往是采用不同厂家生产的电缆线、配线插座以及接头等综合布线将语音、数据与视频设备的信号线经过统一的规划和设计，采用相同的传输媒体、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。
由此可见,这种布线比传统布线大为简化，可节约大量的物资、时间和空间开放性:对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输媒体如果更换另一设备，那么原来的布线就要全部更换对于一个已经完工的建筑物，这种变化是十分困难的，要增加很多投资.综合布线由于采用开放式体系结构，符合多种国际上现行的标准,因此它几乎对所有著名厂商的产品都是开放的，如计算机设备、交换机设备等灵活性：传统的布线方式是封闭的，其体系结构是固定的,若要迁移设备或增加设备是相当困难而麻烦的,甚至是不可能综合布线采用标准的传输线缆和相关连接硬件，模块化设计因此所有通道都是通用的所有设备的开通及更改均不需要改变布线，只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可可靠性：传统的布线方式由于各个应用系统互不兼容，因而在一个建筑物中往往要有多种布线方案因此建筑系统的可靠性要由所选用的布线可靠性来保证，当各应用系统布线不当时，还会造成交叉干扰.综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道.所有线槽和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率,以保证其电气性能。
应用系统布线全部采用点到点端接，任何一条链路故障均不影响其它链路的运行,这就为链路的运行维护及故障检修提供了方便,从而保障了应用系统的可靠运行各应用系统往往采用相同的传输媒体，因而可互为备用，提高了备用冗余.先进性:综合布线，采用光纤与双绞线混合布线方式，极为合理地构成一套完整的布线所有布线均采用世界上最新通信标准经济性:综合布线比传统布线具有经济性优点，主要综合布线可适应相当长时间需求,传统布线改造很费时间，耽误工作造成的损失更是无法用金钱计算.23综合布线系统组成综合布线是构建智能建筑必不可少的信息传输通道.它能将语音、数据、图像等终端设备与大厦管理系统连接起来，构成一个完整的智能化系统综合布线系统有不同系列和规格的部件组成，包括：传输线缆、连接硬件(配线架、连接器、插座、插头、适配器）本次设计的综合布线系统采用星型拓扑结构，每个分支都是相对的独立单元，对每个分支系统的改动不会影响其他子系统综合布线系统采用模块化结构,具体划分为六个子系统，此次设计了前五个子系统，它们是：工作区子系统、水平子系统、干线子系统、设备间子系统和管理子系统2.4设计依据EIA/ TIA—570 《住宅和N型商业电信布线标准CSA T》525 TIA/ EIA-606 《商业大楼电信基础设施的管理标准》（CSA T528） TIA/ EIA—607 《商业大楼接地／连接要求》(CSA T527） ANSI/ IEEE 802。
5-1989 《令牌环网访问方法和物理层规范》 GB/T 50311—2000 《建筑与建筑群综合布线系统工程设计规范》 CECS72：97 《建筑与建筑群综合布线系统工程设计及验收规范》国家计算机用房设计标准《GB50174-93 电子计算机机房设计规范》程控交换机所设计标准《CECS09：89工业企业程控交换机工程设计规范》2.5各子系统设计25.1工作区子系统设计在综合布线系统中，一个独立的需要安装终端设备的区域称为一个工作区.综合布线工作区是由终端设备、与水平子系统相连的信息插座以及连接终端设备的软跳线构成本次设计中对于计算机网络系统来说，工作区就是由计算机、RJ45 接口信息插座及双绞线跳线构成的系统；而语音系统工作区就是由机、RJ11接口信息插座以及软跳线构成的系统;有线电视系统，工作区主要设备有信息插座、软跳线，信息插座由底盒、模块、面板组成,面板选用的双口面板,6类模块，安装在墙面上的插座,并按照T-568—B标准接线设计对象为三十一层住宅楼，信息点和信息插座型号及数量依据建筑结构分为:一层、二层、三至二十九层、三十层和三十一层五种类型信息点数量的确定按照用户具体需求,及增强型综合布线系统的要求设置的,具体为：每个工作区配备两个及两个以上的信息点。
考虑系统为以后扩充留有余量,最终应配置信息插座总量按照:最终设置信息插座数=信息插座数+信息插座数3﹪，进行计算具体设计为如下1.一层工作区(1）信息点数一层共布点57个.有线电视信息点为23 个信息点数为22个计算机网络信息点数为12个2）信息插座型号及数量有线电视信息点配置CATV插座共23个计算机网络信息点配置RJ—45信息插座或模块共1个.机及机信息点配置RJ—11信息插座或模块共11个.集成有模块和计算机网络模块的双插口模块共11个2.二层工作区（1）信息点数一层共布点55个有线电视信息点为23 个.信息点数为21个计算机网络信息点数为11个.(2）信息插座型号及数量有线电视信息点配置CATV插座共23个计算机网络信息点配置RJ-45信息插座或模块共1个.机及机信息点配置RJ—11信息插座或模块共11个集成有模块和计算机网络模块的双插口模块共10个.3三至二十九层工作区（1）信息点数一层共布点75个.有线电视信息点为29 个信息点数为29个计算机网络信息点数为17个2）信息插座型号及数量有线电视信息点配置CATV插座共29个计算机网络信息点配置RJ—45信息插座或模块共1个.机及机信息点配置RJ—11信息插座或模块共13个.集成有模块和计算机网络模块的双插口模块共16个。
4.三十层工作区(1）信息点数一层共布点55个有线电视信息点为22 个信息点数为18个.计算机网络信息点数为15个2）信息插座型号及数量有线电视信息点配置CATV插座共22个计算机网络信息点配置RJ—45信息插座或模块共1个机及机信息点配置RJ—11信息插座或模块共4个集成有模块和计算机网络模块的双插口模块共14个.5三十一层工作区(1）信息点数一层共布点59个有线电视信息点为24个.信息点数为22个计算机网络信息点数为13个2)信息插座型号及数量有线电视信息点配置CATV插座共24个.计算机网络信息点配置RJ—45信息插座或模块共3个.机及机信息点配置RJ—11信息插座或模块共12个集成有模块和计算机网络模块的双插口模块共10个6.信息插座安装方式信息插座均采用暗埋式,距离地面30cm以上，在附近有电源插座的，信息插座距离电源插座30cm以上工作区子系统的构成图2-1工作区子系统的构成2.5.2水平子系统设计水平子系统是综合布线系统的一部分，从工作区的信息插座延伸到楼层配线间管理子系统水平子系统由与工作区信息插座相连的水平布线电缆组成，水平子系统线缆沿房间吊顶布线.水平子系统在布设电缆时采用星型拓扑结构，一端与工作区的信息插座相连，另一端与楼层配线间的配线架相连接.可以对楼层的线路进行集中管理，也可以通过管理区的配线设备进行线路的灵活调整。
星型拓扑结构可以使工作区与管理区之间使用专用线缆连接,相互独立，便于线路故障的隔离以及故障的诊断具体设计如下.1水平子系统布线结构本次设计的水平子系统采用星型拓扑结构，线缆一端与楼层配线间的配线架相连接，另一端与工作区的信息插座相连接水平子系统采用星型拓扑结构布线可以对楼层的线路进行集中的管理，便于以后的正常维护,这种结构可以使工作子系统和管理子系统使用专用线缆连接,线缆间相互独立，易于故障隔离以及故障诊断水平子系统布线结构如图2—2所示FD集线设备集线设备配线架住户住户信息插座信息插座信息插座信息插座信息插座信息插座图2-2 水平子系统布线拓扑结构图2水平子系统线缆选择本次设计的为三十一层住宅楼得综合布线系统，水平子系统的线缆选择主要依据住户需求决定，兼顾工作区子系统信息点的类型、容量、带宽和传输速率的要求设计的工作区中有计算机网线信息插座、语音信息插座和有线电视信息插座三种类型,计算机网络系统和语音系统各自独立布线，故水平子系统的传输线缆有三种型号1）计算机网络子系统选用4对屏蔽双绞线2）有线电视子系统选用SYWV-75—9同轴射频电缆3）语音子系统选用4芯线 3.水平子系统构 图2-3 水平子系统布线4。
水平子系统线缆敷设方案采用先走吊顶内线槽再走支管的方式，水平子系统传输电缆由楼层配线架到各住户集线箱敷设3条线缆，通过集线箱内放大、分配和集线等设备对进入的信号进行处理后，引向各信息插座1）计算机网络线路敷设1）一层设计.从一层楼层配线间内配线架引出6条4对屏蔽双绞线，6个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内集线器对信号放大、分线后，12条4对屏蔽双绞线线缆走住户内吊顶金属线槽，到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管,沿墙而下到各房间内信息插座2) 二层设计从二层楼层配线间内配线架引出6条4对屏蔽双绞线，6个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内集线器对信号放大、分线后,11条4对屏蔽双绞线线缆走住户内吊顶金属线槽，到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管，沿墙而下到各房间内信息插座3） 三层设计从三层楼层配线间内配线架引出8条4对屏蔽双绞线,8个住户各进1条,线缆走吊顶内金属线槽,到各住户入口集线箱处，通过集线箱内集线器对信号放大、分线后，17条4对屏蔽双绞线线缆走住户内吊顶金属线槽，到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁,再穿过25mm镀锌钢管，沿墙而下到各房间内信息插座.四至二十九层计算机网络布线与三层相同。
4） 三十层设计.从三十层楼层配线间内配线架引出8条4对屏蔽双绞线，8个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内集线器对信号放大、分线后,15条4对屏蔽双绞线线缆走住户内吊顶金属线槽，到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁,再穿过25mm镀锌钢管,沿墙而下到各房间内信息插座5） 三十一层设计从三十一层楼层配线间内配线架引出8条4对屏蔽双绞线，8个住户各进1条,线缆走吊顶内金属线槽,到各住户入口集线箱处,通过集线箱内集线器对信号放大、分线后,13条4对屏蔽双绞线线缆走住户内吊顶金属线槽,到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管,沿墙而下到各房间内信息插座.(2）有线电视系统设计1） 一层设计.从一层楼层配线间内同轴电缆配线架引出6条SYWV—75—9同轴射频线缆,6个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后，23条SYWV-75—9同轴射频线缆走住户内吊顶金属线槽，到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管，沿墙而下到各房间内有线电视信息插座.2） 二层设计.从二层楼层配线间内同轴电缆配线架引出6条SYWV-75—9同轴射频线缆,6个住户各进1条，线缆走吊顶内金属线槽,到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后，23条SYWV-75-9同轴射频线缆走住户内吊顶金属线槽，到个房间后,经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管，沿墙而下到各房间内有线电视信息插座。
3） 三层设计从三层楼层配线间内同轴电缆配线架引出8条SYWV—75-9同轴射频线缆，8个住户各进1条,线缆走吊顶内金属线槽,到各住户入口集线箱处,通过集线箱内视频放大器和视频分配器对信号放大、分配后，29条SYWV—75-9同轴射频线缆走住户内吊顶金属线槽，到个房间后,经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管，沿墙而下到各房间内有线电视信息插座.四至二十九层有线电视系统布线与三层相同4) 三十层设计从三十层楼层配线间内同轴电缆配线架引出8条SYWV-75—9同轴射频线缆，8个住户各进1条，线缆走吊顶内金属线槽,到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后，22条SYWV-75-9同轴射频电缆线缆走住户内吊顶金属线槽,到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管，沿墙而下到各房间内有线电视信息插座5) 三十一层设计从三十一层楼层配线间内同轴电缆配线架引出8条SYWV-75-9同轴射频线缆，8个住户各进1条,线缆走吊顶内金属线槽,到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后,24条SYWV-75—9同轴射频线缆电缆走住户内吊顶金属线槽，到个房间后,经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管，沿墙而下到各房间内有线电视信息插座.(3)语音系统设计1） 一层设计。
从一层楼层配线间内挂壁式100线对110型配线架引出6条4芯线线缆,6个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后，22条4芯线线缆走住户内吊顶金属线槽，到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管，沿墙而下到各房间内信息插座.2） 二层设计从二层楼层配线间内挂壁式100线对110型配线架引出6条4芯线线缆，6个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后，21条4芯线线缆走住户内吊顶金属线槽，到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁,再穿过25mm镀锌钢管，沿墙而下到各房间内信息插座3） 三层设计.从三层楼层配线间内挂壁式100线对110型配线架引出8条4芯线线缆，8个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后，29条4芯线线缆走住户内吊顶金属线槽，到个房间后,经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管，沿墙而下到各房间内信息插座。
四至二十九层语音布线与三层相同4） 三十层设计从三十层楼层配线间内挂壁式100线对110型配线架引出8条4芯线线缆，8个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后，18条4芯线线缆走住户内吊顶金属线槽，到个房间后,经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管,沿墙而下到各房间内信息插座5） 三十一层设计从三十一层楼层配线间内挂壁式100线对110型配线架引出8条4芯线线缆，8个住户各进1条，线缆走吊顶内金属线槽，到各住户入口集线箱处，通过集线箱内视频放大器和视频分配器对信号放大、分配后，22条4芯线线缆走住户内吊顶金属线槽，到个房间后，经分线槽从槽梁式电缆管道分叉后将电缆穿过一段支管引向墙壁，再穿过25mm镀锌钢管,沿墙而下到各房间内信息插座5.水平子系统走线图示图2-4 先走吊顶内线槽再走支管方式6.水平子系统线缆长度计算2-1首先计算各层水平子系统的用线量，然后汇总各楼层用线量，得到整栋住宅楼的用线量每层楼计算公式，其中，C为每个楼层用线量，F为最远的信息插座离楼层管理间的距离，N为最近的信息插座离楼层管理间的距离,M为每层楼的信息插座的数量，6为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）。
整座楼的用线量计算公式，2-2M为楼层数，C为每个楼层用线量通过计算得1）有线电视系统，采用SYWV—75—9同轴射频电缆17065m，其中一层为427m,二层为424m，三至二十九层均为569m，三十层为410m，三十一层为441m2)语音通话系统，采用4芯线传输语音信号，共用线16405m,其中一层为410m，二层为417m，三至二十九层均为550m，三十层为316m，三十一层为412m3)计算机网络系统,采用4对屏蔽双绞线传输数据信号，共用线5973m，其中一层用线174m,二层用用线178m，三至二十九层均用线191m，三十层用线259m，三十一层用线205m3干线子系统设计干线子系统是综合布线系统中非常关键的组成部分,它由设备间与楼层配线间之间连接电缆组成，干线是建筑物内综合布线的主馈缆线，是楼层配线间与设备间之间垂直布放缆线的统称,干线直接连接着整个住宅楼的用户，一旦干线电缆发生故障，则影响巨大本次设计的三十一层住宅楼的干线系统，依据住户的需求和选择最短、最安全以及最经济的原则完成具体设计如下3. 干线子系统结构 图2-5 干线子系统结构2.干线线缆容量计算干线容量根据楼层水平子系统所有语音、计算机网络和有线电视信息插座的数量确定.具体设计依据各层信息点列表。
1）语音系统干线按1个信息插座至少配1个线对的原则进行计算选用3类25对的屏蔽大对数电缆31条，每层一条；(2)计算机网络干线容量计算，依据每24个信息插座配2对对绞线和考虑后来扩展留有余量的原则，每层选用2条4芯多膜光纤共用62条；（3）有线电视干线系统选用SYWV-75—9同轴射频电缆31条，每层1条，视频信号通过视频放大器和视频分配器的处理，分配给每层的楼层配线架表2-1 各层信息点及信息插座数(4）各层信息点列表类型信息点数信息插座数一层TV2323TP1111TO11TO/TP2211二层TV2323TP1111TO11TO/TP2010三层(四至二十九层）TV2929TP1313TO11TO/TP3216三十层TV2222TP44TO11TO/TP2814三十一层TV2424TP1212TO33TO/TP20103.干线线缆用线量及型号确定根据住宅楼高93m，每层高3m，设备间在三层的实际情况和充分考虑留余量（余量为用线量的10﹪)的原则1）语音干线,采用3类25对的屏蔽大对数电缆；语音系统干线共用390m的3类25对的屏蔽大对数电缆.（2)有线电视系统干线,采用SYWV-75—9同轴射频电缆传输有线电视信号；有线电视系统干线共用390m的SYWV—75—9同轴射频电缆。
3）计算机网络系统，考虑的为用户提供100Mbps的高速网络系统,干线线缆采用4芯多膜光纤；计算机网络干线干系共用780m光缆干线线缆端接方式本次设计的干线线缆采用点对点的星型端接方式，干线子系统的每根干线电缆直接延伸到每层的配线间.这种设计便于以后线缆维护，某条线缆出现故障不会影响其他线路信号传输.干线电缆点对点端接方式如下图1层2层3~29层30层31层设备间干线通道图2-6 干线电缆点对点端接方式 (4）干线线缆路由确定住宅楼平面中心设有电缆井,在每层设有楼层配线见与电缆井相邻，在三层设有设备间，由各层配线间引出的干线线缆,均汇总到设备间.干线线缆走向依据选择最短、最安全和最经济的路由来确定5.4设备间子系统设计设备间子系统是建筑物综合布线系统的线路汇聚中心，各房间内信息插座经水平线缆连接，在经干线线缆最终汇聚连接至设备间设备间还安装了各应用系统相关的管理设备,为建筑物各信息点用户提供各类服务，并管理各类服务的运行状况设备间内的设备分类分区安装，所有进出线装置或设备采用不同的色标,以区分各类用途的配线区，方便线路的维护和管理主要考虑的设计内容包括；设备间和楼层配线间位置的选定、设备间的环境控制、设备间的供电、设备间接地及防雷，设备间内部装饰［3］。
依据国家计算机用房设计标准国家计算机用房设计标准《GB50174—93 电子计算机机房设计规范》程控交换机所设计标准《CECS09: 89工业企业程控交换机工程设计规范》的要求，完成具体设计典型设备间布置图示 图 2—7 典型设备间布置2.设备间和楼层配线间位置及面积确定2-3此住宅楼为三十一层，属于高层建筑将设备间放在三层依据设备间内安装设备数量及占用面积，通过计算设备间面公式Sb为设备间内安装的设备所占面积，S为设备间的使用总面积通过计算得，设备间面积为50平米；并在每层靠近电缆井位置设有楼层配线间，面积为10平米设备间的环境控制设定（1）设备间内应使用架空地板，架空高度应有30cm.（2)室温18℃—27℃.（3)相对湿度30%—55％4)室内尘埃低于05um、通风良好5）在离地面08m处，照度不应低于200lx6)在开机时机房内的噪音，在中央控制台处测量时应小于70dB7）机房内无线电干扰场强，在频率范围为0.15～1000MHz时不大于120dB8)机房内磁场干扰场不大于800A/m设备间供电设备间采用UPS不间断电源，防止停电造成网络通讯中断UPS电源提供不低于2小时后备供电能力。
设备间供电电源应满足为频率为50Hz,电压为220V/380V，相数为三相五线制或三相四线制的要求备间接地及防雷设备间电源设备具有过压过流保护功能,以防止对设备的不良影响和冲击防雷接地采用联合接地方式，所谓联合接地方式就是将防雷接地、交流工作接地、直流工作接地等统一接到共用的接地装置上.采用联合接地系统，通常利用建筑钢筋作防雷接地引下线，而接地体一般利用建筑物基础内钢筋网作为自然接地体，使整幢建筑的接地系统组成一个笼式的均压整体联合接地电阻小于或等于lΩ.6.设备间内部装修依据TJ16-87《建筑设计防火规范》和国家标准GB 6650—86《计算机机房用地板技术条件》的要求装修设备间.（1）吊顶采用矿棉吸音板材料满足吸音、防火、防尘、防潮要求及有效地防止电磁波干扰采用铝合金及轻钢作龙骨，安装吸音铝合金板,架设高架地板的机房内，地板至吊顶间的距离不小于2.7米表面静电粉末喷涂、经久耐用，历久如新微孔天花板背面贴上不助燃无纺布,吸音性能良好，吊顶吊铺前吊顶上楼层(墙）面作防尘洁净化刷漆处理.吊顶吊铺应要板面起拱度准确,表面平整、接缝接口严密、板缝顺直、阴阳角收边方正[4］2)墙面机房中墙面材料采用防火等级高、不易吸附尘土、防潮、质感好的材料.采用高档铝塑板贴面；底层滚涂美巢界面剂；粉刷石膏抹平,刮三遍腻子纷；砂纸抹平砂光；再安装木龙骨、白色铝塑板贴面。
3)地板此次设备间装修设计选择全钢防静电活动地板活动地板设计高度为31mm，活动地板安装过程中,地板与墙面交界处,精确切割下料切割边封胶处理后安装.地板安装后，用不锈钢踢脚板压边装饰 7.设备间防鼠处理为保证设备间内设备的运行安全，所有监控机房与外界连接的管线槽口处均以专用防火泥封堵,从而符合消防规范提出的防范技术要求，并防止虫、鼠进入机房8.设备间等电位处理设备间作为一个重要的指挥中心、集中了大量的微电子设备,而这些设备内部结构的高度集成化造成设备耐过电压、过电流的水平下降，对雷电浪涌的承受能力下降由于本方案所采用的天花、墙面隔板、地板、均是金属材料，并组装在一个具有电气闭环特性的钢制龙骨构架上使机房六个平面的联接成一个完整的金属屏蔽网地面接地网、活动地板的钢质支架用2.5mm2接地双色线相互连接，再与接地汇集排联成一体，由此形成一个等电位的法拉地笼，使机房内的设备免受雷击的侵害.9楼层配线间设计方法楼层配线间是提供水平线缆和主干线缆相连的场所.本次设计将楼层配线间设置在楼层平面的中心，紧邻电缆竖井，这样设计更容易保证所有的水平线缆不超过规定的最大长度90m.在每层的楼层配线间，安放有楼层配线架（FD）、视频放大器、视频分配器和集线器。
依据设备间放置设备的数量确定配线间面积为10平米.10设备间及楼层配线间备清单如下表2-1 设备清单序号设备单位单价（元)数量1华为48口核心交换机台1800012程控交换机个250001348口网路交换机台4000314防雷器个12025网络防雷器个31027华为Eudemon100防火墙台18000112信号放大器个1503713视频分配器个3603714三相不间断电源UPS台134461115网络适配器台1600802.5.5管理子系统设计管理子系统由管理区域的跳线线缆及相关管理器件组成,它把各个公共系统的设备互连起来.在综合布线中，管理子系统包括了楼层配线间、建筑物设备间的线缆、配线架及相关接插跳线等组成，通过综合布线系统的管理子系统，可以直接管理整个应用系统终端设备,从而实现综合布线的灵活性、开放性和扩展性.设计的主要内容包括：各系统布线流程、综合布线管理标色和标记、各类管理器件的选择、选用机柜及安装方式管理子系统具体设计如下各系统布线流程(1)有线电视系统从楼外进入设备间的视频电缆经视频分配器，分出31条支路,经过设备间内同轴电缆配线架(在此做跳线处理)，经过干线传输到各层楼层配线间,通过信号放大器对信号放大处理后，再经视频分配器处理信号，楼层配线架对信号做跳线处理，到各住户后再由集线箱内分支器将视频信号分出支路到各视频信息插座。
流程图如下所示8条31条8条8条6条6条分配器放大器分配器放大器分配器放大器分配器放大器分配器放大器分配器住户内分支器住户内分支器住户内分支器住户内分支器住户内分支器BD31层30层3～29层2层图2-8 有线电视布线系统1层 (2)语音系统楼外市话线缆进入设备间后，通过程控交换机后经过设备间配线架做跳线处理，干线传输后进入楼层配线间经楼层配线架(可做跳线处理）,各住户进1条4芯线，再通过串联在一起的语音信息插座流程如图所示图2-9 语音布线系统HUBHUBHUBHUB信息插座信息插座信息插座信息插座31条3类25线对大对数对绞线缆1层2层3层（4～29层相同）30层31层BDFD程控交换机市话线缆HUB信息插座 (3）计算机网络系统.光纤进入设备间后经48口核心交换机光端口,由核心交换机出来后进入光纤配线柜,在此做跳线处理，再进入干线传输，到各层配线间后进光电转换器 再进网络交换机，最后进配线架做跳线处理，住户各进一条4对屏蔽双绞线，到住户集线箱处经过集线器，由集线器引线到各信息插座流程如图所示。
集线器信息插座62条4芯多膜光纤光电转换器网络交换机31层光配线柜48口核心交换机光纤线缆集线器信息插座光电转换器网络交换机30层集线器信息插座光电转换器网络交换机3层（4至29层一样）集线器信息插座光电转换器网络交换机2层集线器信息插座光电转换器网络交换机1层图2-10 计算机网络布线系统2综合布线管理标色和标记管理子系统是综合布线系统的线路管理区域，该区域往往安装了大量的线缆、管理器件及跳线，为了方便以后线路的管理工作，管理子系统的线缆、管理器件及跳线都做了标记，以标明位置、用途等信息1）线缆标记1) 有线电视系统线缆标记.有线电视线缆均用红色标记由设备间引出的31条射频电缆从一层到三十一层分别用A1～A31标记，由楼层配线间同轴电缆配线架引出的线缆用AX—X，例如：4层有8个住户，401用户有线电视线缆标记为：A4-12) 语音系统线缆标记语音线缆用蓝色标记31条3类25线对大对数电缆从一层到三十一层分别用B1～B31标记，由楼层配线间挂壁式100对110型配线架引出的线缆用BX-X，例如：2层有6个住户,206用户有线电视线缆标记为：B2—63） 计算机网络系统线缆标记计算机网络系统线缆均用绿色标记.由设备间引出的62条4芯多膜光纤(每层2条，其中1条备用）,从一层到三十一层分别用C1～C31标记，由楼层配线间同轴电缆配线架引出的线缆用CX—X，例如：30层有8个住户，3001用户有线电视线缆标记为：C30-1。
2)管理器件标记用大写字母“G”表示管理器件，设备间用“S"表示,楼层配线间用“L”表示,棕红色标签表示网络管理器件用“W"表示,语音管理器件用“T”表示，有线电视系统管理器件用“V表示”.配线架用“P( )X”表示，例如：21层楼层配线间网络配线架标记为：LW—PA21;交换机用“( ）JX"表示，例如：9层楼层配线间网络交换机标记为:LW-WJ9其他设备表示见“设备清单”3.管理子系统结构图2-11 管理子系统结构2.6系统设备选型、数量和报价2.6.1线缆清单表2—2 线缆清单序号设备单位数量单价（米/元)1超5类4对屏蔽双绞线米59737024芯线米1640523SYWV—75—9同轴射频电缆米17455543类25对的屏蔽大对数电缆米39013054芯多膜光纤米79069022设备清单表2-3 设备型号、数量和单价序号设备单位单价(元)数量1华为48口核心交换机（HJ）台1800012程控交换机(TJ）个2500013华为16口网路交换机（WJ)台600314防雷器（TL）个12025网络防雷器(WL）个31026华为Eudemon100防火墙（FH)台180001716路同轴电缆配线架(TP)架30032819英寸机架式100对110型配线架（JP)架220319挂壁式100对110型配线架（GP）架2403110光纤配线柜（GX）个1000111AVAYA12口1U模块化网络配线架(PA)架15003112信号放大器(XF)个1503713视频分配器(VF)个36037142米机柜台25002151。
2米机柜台20003116三相不间断电源UPS台134000117光电转换器(GQ)台1303118TV单孔插座个887519TP单孔插座个538920TO单孔插座个53421TO/TP双孔插座个447726.3设备参数1.程控交换机，采用申瓯通信生产的型号为SOC8000型高档数字交换机结构：模块化结构设计特点：CPU板采用贴片技术并内置超大规模集成电路，具有高速处理数据的能力, 系统采用模块化结构设计，可实现灵活扩容,最大可扩1万门，所有卡板采用带电插拔设计；中继接口丰富，可与E/M、载波、磁石、PCM（NO1和NO7信令)等制式交换网络联接 光纤配线柜，选用华为光纤配线柜型号：GPX147—CZ 48～72芯产品介绍：适合中、小容量的光线通信工程使用；封闭式条状柜式结构，外观美观、防尘，配线单元模块化设计；有可靠的光缆固定、开剥、接地保护装置； 光缆、尾纤和光跳线进出线各自独立,互不干扰;配置贮纤单元,可存贮大量冗余光跳线；熔接盘位于柜体下部,可以完全抽出，方便离架熔接光缆；全正面操作，可实现并柜或背靠背安装;保证光纤弯曲半径≥40mm；提供各类附件避免光纤受到意外伤害.3网络防雷器,广州盛普德科技有限公司生产的24口网络信号防雷器.型号:AD/RJ45—100M/24尺寸:19寸.作用：主要用于保护设备免受雷电损害。
4.防雷器，选用Airdun信号避雷器.型号：AD/TEL—RJ45/11接口类型：RJ45/11尺寸：68mm×68mm×68mm5信号放大器，选用富视林电子科技国际有限公司生产的视频信号放大器型号:FSL-U3000A最大输入电平：1VP-P全电视信号输入阻抗：75Ω输出电平：1 VP-P可调±6dB频响：10HZ～6MHZ功能：解决远程传输,可使视频同轴电缆传输距离由几百米有效扩展到两、三千米；恢复图像质量，按广播级失真度要求，有效恢复视频特性和图像质量；提高图像质量：运用轮廓增强和高频提升功能,可使近程图像更加完美.6分支器主要用于有线电视系统信号的放大分配，在此次有线电视系统综合布线中，楼层配线间均有放大器、分配器和分支器.7.不间断电源UPS,采用海瑞佛生产的X3—1106三相不间断电源.输入电压：176VAC~276VAC输出电压：220VAC±1%尺寸：260mm×570mm×717mm电池：直流电压，240VDC；标准配置，12V/7Ah×20作用：提供稳定电源即使出现典型的IT负载畸变，峰值因数也能维持在3：1，经过过滤的正弦波输出可靠、稳定，能有效抑止电磁干扰具有电池深放电保护及带温度补偿的充电器，及自动/手动电池检测功能.8。
超五类非屏蔽双绞线，选用D—Link的4对超五类阻燃低烟无卤非屏蔽双绞线传输速率：100bps性能：满足综合布线系统设计要求的高速， 高性能， 100Ω室内电缆外皮采用低烟无卤PVC材料， 使用安全符合UL认证要求具有优异的传输性能， 全面支持所有话音通讯系统， 10Base—T, 16 Mbps, 100Base-T, 155Mbps和622 Mbps ATM， 1000 Mbps, 多媒体等方面的高速应用视频信号传输，采用SYWV—75-9射频电缆.内导体:OF.C裸铜线 Φ215mm(BC）绝缘:PE发泡 Φ900mm外导体（屏蔽）：纵包铝箔、编织镀锡铜线160编（TC)护套：黑色PVC Φ120mm标准：GY/T 135—1998用途：应用于1GHz以下闭路电视系统，共用天线系统（CATV/MATV）作干线和分支线以及其它高频率机器之连接线或内部配线10.有线电视配线架，新莱特16路视频配线架规格：19寸1U机架式同轴连接器寿命：≥500次特性阻抗:75Ω11.光电转换器，选用NETLINK光电转换器，型号HTP-1100协议：IEEE802.3、IEEE8023U、IEEE802。
1d、IEEE802.1Q 接口:RJ45（ 10/100BASE—TX ）多模SC光口电源：内置电源：AC220V，1A；DC-48V 外置电源：5V，1A 尺寸：156mm × 1282 × 32mm环境：工作温度：0 ℃ ~50 ℃,储存温度：-40 ℃ ～70 ℃湿度：5%～90％ 无冷凝 2.7综合布线系统施工要求21金属管和线槽安装要求1金属管安装要求(1）金属管加工要求综合布线使用的金属管，要符合此次设计住宅楼综合布线系统方案的要求，表面不应有穿孔、裂缝和明显的凹凸不平，内壁光滑，不允许有锈蚀在容易受到机械损伤和受力较大的地方，应采用足够强度的金属管2)金属管连接要求金属管在连接时应做到连接牢固、密封性好且管口对齐金属管进入信息插座接线盒后，暗埋管可用焊接固定,管口进入接线盒内的露出长度不小于5mm3）金属管敷设要求.在金属暗敷时，预埋在墙体的金属管内径不宜超过50mm；金属管连接时，管孔应对齐，以保证管路的有效管理和敷设管理；金属管道应有不小于01﹪的排水坡度;金属管内应安放牵引线或拉线;金属管的两端应有标记,表示建筑物、楼层、房间和长度图2—12 电缆敷设2金属线槽安装要求(1）安装金属线槽应在土建工程基本完。
成后，与其他通道（如风管、给水管道等）同步进行(2）线槽安装位置应符合施工图样规定，左右偏差视环境而定，最大不超过50mm3)线槽水平偏差不超过2mm；垂直线槽应与地面保持垂直，并无倾斜现象，垂直偏差不超过3mm4）线槽节与节之间用接头连接板拼接，两线槽连接处水平度每米偏差不应超过2mm5)直线段超过30m或跨越建筑物时，应有伸缩缝.其连接宜采用伸缩了连接板6）线槽转弯半径应不小于其槽内的线缆最小允许弯曲半径的最大值[5]7）盖板应牢固.支吊架应保持垂直、整齐牢固且无。
