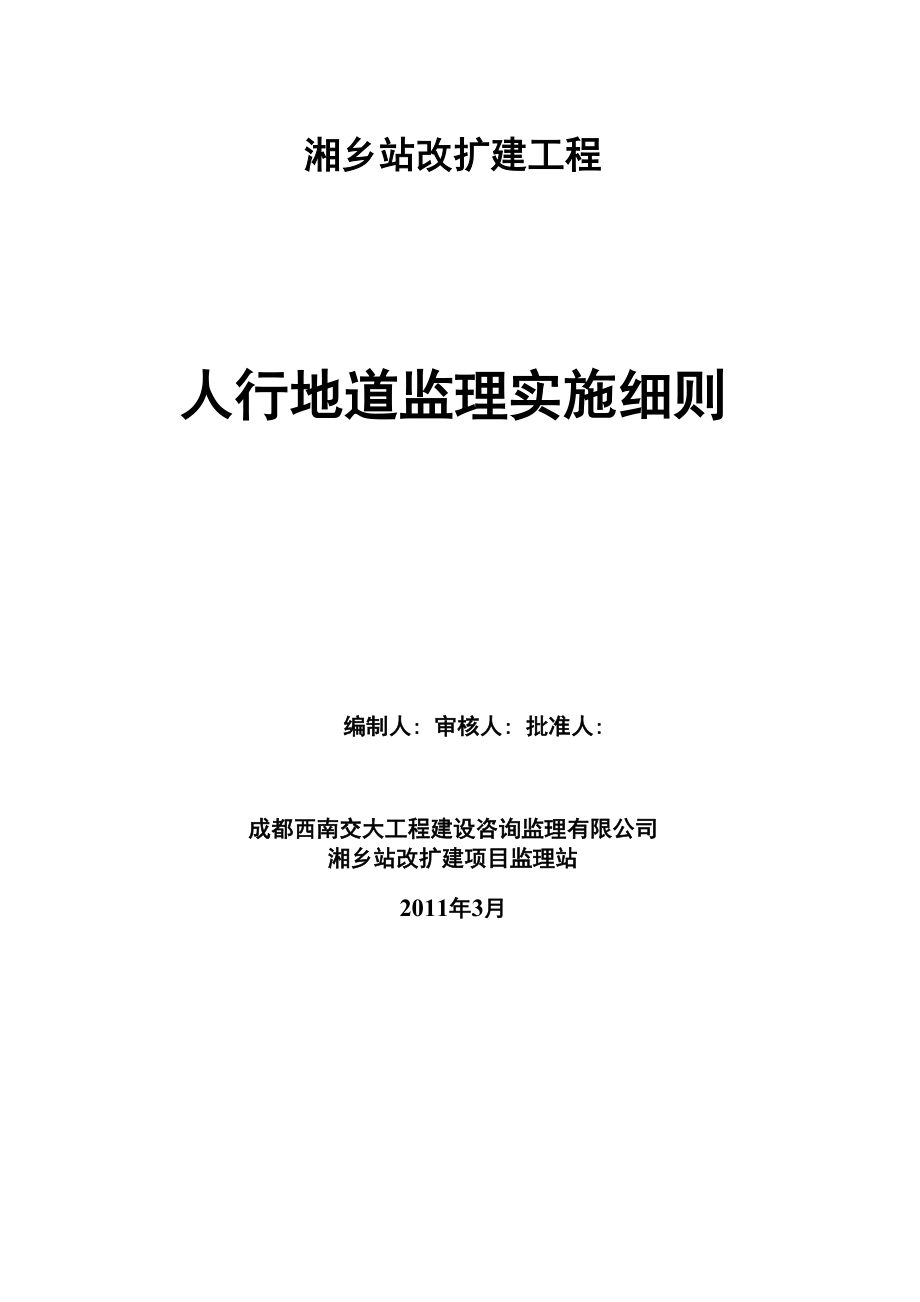

湘乡站改扩建工程人行地道监理实施细则编制人: 审核人: 批准人:成都西南交大工程建设咨询监理有限公司湘乡站改扩建项目监理站2011年3月目录一、 工程特点及技术、质量标准 2二、 监理工作范围及重点 2三、 监理工作流程 3四、 监理工作控制重点、目标及监控手段 5五、 监理工作方法与措施 19六、 旁站具体部位及工序 21一、 工程特点及技术、质量标准1.1、专业工程特点本地道为改扩建及新建铁路上海至昆明湘乡站地道，地道尺身8.05米X3.8 米，地道出口 4.2米宽，新建站台双向(两侧均为阶梯式+扶梯时)出入口施 工场地狭小，运输不便；施工工序多，包括基坑的开挖与防护、钢筋与混凝土的 施工、防水施工、与路基过渡段的回填和内部装饰等基坑防护：2站台的开挖 深度小于3米范围采用1:1坡度放坡开挖，素土夯实；大于3米的采用网喷加锚 杆支护；3、4站台开挖深度小于2米范围采用1:1坡度放坡开挖，素土夯实；大 于2米的采用钢板桩支护，桩长约为1.8倍基础开挖坡度，钢板桩采用0500mm 钢管支撑,开挖深度等于或小于5米的采用一道支撑，大于5米的采用二道支撑； 线路采用桩径0 1500mm和0 1800mm,桩长18米的人工挖孔桩和工字钢进行。
架空防水施工：结构自防水采用C35防水混凝土，抗渗等级不低于P8，结构外 防水采用CPS-300高分子单面自粘防水卷材全包1.2技术、质量标准新建铁路工程测量规范TB10101-99铁路建设工程监理规范TB10402-2007钢筋混凝土工程施工验收规范(GB50204)；钢筋混凝土结构设计规范(TJI0)；铁路工程建设原材料质量控制标准条文汇编铁路混凝土工程施工质量验收补充标准铁路混凝土结构耐久性暂行规定混凝土外加剂应用技术规范(GB50119)建筑地基基础工程施工质量验收规范GB50202-2002建筑基桩检测技术规范JGJ106-2003铁路桥涵工程施工质量验收标准TB10415-2003铁路桥涵工程施工安全技术规程TB10303-2009铁路砼与砌体工程施工质量验收标准TB10424-2003铁路桥涵工程施工安全技术规程TB10303-2009铁路桥涵施工规范TB10203-2002地下防水工程质量验收规范GB50208-2002铁路工程施工质量验收标准应用指南2003铁路工程建设原材料控制标准条文汇编建筑装饰装修工程质量验收规范GBJ210-2002设计文件、施工图及技术资料、设计变更文件等；经批准的施工组织设计、施工技术方案、作业指导书；二、 监理工作范围及重点2.1监理工作范围湘乡站改扩建工程人行地道施工的监理。
2.2监理工作重点监理工作重点为：基坑的开挖的防护、钢筋与混凝土的施工、防水施工、与 路基过渡段的回填和内部装饰三、 监理工作流程框架涵监理流程钢筋混凝土施工监理流程装饰工程监理流程防水施工监理流程施工准备工作审查f基层验收f涂刷底胶检查f转角及细部等部位增加涂 膜检查f涂布防水涂料式铺贴防水卷材检查验收f见证闭水试验f防水工程分 项验收深基坑施工监理流程四、监理工作控制要点、目标及监控手段4.1监理工作控制要点4.1.1施工前的准备工作4.1.1.1监理工程师应会同施工单位赴现场核对设计文件，参加技术交底主 要工作内容：（1） 熟悉设计文件，核对施工图纸2） 了解现场地形、地貌、水文和地质条件3） 掌握设计中采用的新技术、新材料及新工艺及新设备4） 掌握设计标准及其质量要求4.1.1.2监理工程师审核施工组织设计，重点检查施工组织设计的合理性、可 行性4.1.1.3检查施工单位施工机械、设备、人员进场情况及施工准备工作4.1.1.4检查开工条件，并按有关程序审批开工报告4.1.2深基坑的控制要点4.1.2. 1基坑开挖质量控制要点（1） 监理工程师应审批施工单位的施工方案，重点审查开挖范围、开挖坡 度、支护方案、弃土位置、防排水、安全等措施。
2） 检查施工放样数据、基坑开挖方式和支护形式督促施工单位对支护 结构、周围环境随时进行观察和监测3） 当基坑开挖接近基底20cm时，监理工程师应到场检查，应避免超挖， 土质基底不得采用大型机械开挖，石质基底不得爆破4） 监理工程师检查基底地质条件，见证检测基底承载力（标准贯入、触 探仪检测）勘察设计单位对桥涵地基全部进行现场确认当发现基础底面处于软硬不 匀地层时，应由勘察设计部门提出处理方案5） 检查基坑平面位置、坑底尺寸、基底高程6） 检查基底处理和排水情况挖至标高的土质基坑，不得长久暴露，扰 动或浸泡符合要求后，尽快督促施工单位进行基础混凝土或砌筑施工 4.1.2.3 土钉边坡防护施工的质量控制要点4.1.2.3.1 土钉边坡防护由被加固土体、放置于土体中的土钉及喷射混凝土面 层组成土钉是边坡稳定的关键土钉的位置、深度，锚固力必须符合设计要求4.1.2.3.2 土钉施工（1） 施工单位应按“自上而下、分段施工”的原则，及时挂网喷护，避免坡 面暴露风化失稳2） 路堑开挖中，坡面尺寸符合设计要求后，按设计要求布置土钉的位置3） 土钉钻孔应采取干法钻进，若遇到砂性土层或松散性土层为防止发生坍 塌，应设护壁套管。
钻孔结束后应检查孔壁的完整性和孔的深度4） 土钉所用钢筋的品种，规格质量应符合设计要求，钢筋插入孔内应居中5） 钻孔注浆应采取孔底注浆法，监理工程师检查注浆是否饱满如果达不 到要求，应要求施工单位进行二次补浆4.1.2.3.3钢筋网（土工网）铺设（1） 筋网（土工网）的材料应符合设计要求，土工网应防止老化2） 检查网与土钉的连接是否牢固 4.1.2.3.4喷射混凝土面层（1） 喷射混凝土所使用材料的规格、品种和质量应符合有关规范的规定， 配合比和强度符合设计要求喷射混凝土质量控制见“钢筋混凝土和砌体工程” 的相关内容2） 喷射混凝土与坡面，钢筋网（土工网）紧密结合，其表面应平顺，无裂隙、 无露筋60%以上的喷射混凝土的厚度不小于设计厚度，最小值不小于设计厚度 一半，同时钻孔检查的厚度，其平均值不应小于设计厚度值4.1.2.4钢板桩围堰施工质量控制要点（1） 检查钢板桩围堰的打设、清基情况，应符合设计及规范要求2） 钢板桩接长时，应采取等强度焊接接长，相邻钢板桩接头上下错开 2m以上3） 经过整修或焊接的钢板桩应做锁口，并通过试验，监理工程师应检 查试验记录4） 检查钢板桩的桩尖高程、到达设计高程后的倾斜度、合龙时楔形桩 上下口宽度差，以及围堰形状、内围尺寸。
4.1.2.5人工挖孔桩控制要点4.1.2.5.1、监理工程师对测量定位工作的质量控制(1) 首先要求施工单位提交整个工程的测量方案，审查其可行性在方案通过审 查后，监理工程师对照方案严格督促施工单位在施工过程中认真执行2) 要求施工方将测量成果及时提交监理工程师，由监理工程师在施工过程中， 对测量控制网和基础轴线、标高等及时进行认真复核，发现问题，及时提出，限 期要求施工方予以纠正3) 经监理工程师复核后，由建设单位报请市规划部门的测绘大队进行核准测量 放线成果合格后，施工单位进行下道工序施工4) 桩位的复核工作比较繁琐但非常重要，不允许出现任何质量问题由监理工 程师依据测量控制网和桩位平面布置图，逐一复核桩位，确定好桩位中心，并以 桩位中心为圆心，以桩身半径加护壁厚度为半径画出上部圆周，用撒石灰线等措 施作为桩孔开挖尺寸线，在桩位线定好后，经监理工程师复查全部合格后方可开 挖4.1.2.5.2挖孔、护壁过程的质量控制⑴开挖第一节桩孔土方：土方开挖前，外砖砌井圈，将桩位线引到砌井 圈上并对桩线验收后，才开始开挖土方开挖桩孔应从上到下逐层开挖，先挖中 间部分的土方，然后向周边扩挖，有效控制桩孔的截面尺寸，每节的开挖高度应 根据土质和设计而定，一般以0.9—1.2米为宜。
2) 支护壁模板、放附加钢筋：为防止桩孔壁坍塌，确保安全施工与成孔同步 应设置现浇钢筋砼护壁，护壁厚度和砼强度必须满足设计要求，护壁模板采用拆 上节支下节重复周转使用，模板之间用卡具、扣件连接，也可以在每节模板的上 下端各设一道圆弧形的，用槽钢或者角钢制作的钢圈作为内支撑，顶紧模板，防 止模板应受张力而变形，不设水平支撑，以方便操作，第一节护壁应高出地面 150--200 mm，护壁厚度比下面护壁厚度增加100--150 mm，使之便于挡土、挡水 桩位轴线和高程均应标定第一节护壁上口，并做好轴线及高程等检查记录浇筑 第一节护壁砼：护壁模板支好后应立即浇注护壁砼，人工浇筑，人工捣实，砼强 度到达1.2Mpa方可拆模，护壁砼应根据气候条件，一般情况下浇灌完毕须经24H 后可拆模3) 架设垂直运输架：第一节桩孔成孔后，着手在桩孔口上架设垂直运输架， 要求搭设稳定、牢固4) 安装提升设备、吊桶、活动盖板、水泵、通风机等：安装提升设备时，尽 量使吊桶钢丝绳中心与桩孔中心重合，以便挖土时能直观控制桩位中心和支模中 心，桩口上设围护栏，当桩孔深大于5米时，应向井下通风，加强空气对流，必 要时输送氧气，防止有毒气体危害。
桩孔上人员密切观察桩孔下人员情况互相呼 应当桩孔内有人挖土时，应在井下部半圆安全网施工，防止杂物掉下伤人桩 口安装水平推移的活动盖板或其他安全防护措施，保证施工人员离场休息等时间 内，桩口处于安全保护状态下5) 开挖第二节桩孔土方：从第二节开始利用提升设备运土，要求桩孔内人员 应戴好安全帽，安全施工；吊桶离开孔上方1.5米时，施工人员应在井下部半圆 安全网观察，防止掉落的土块、石块等杂物坠落孔内伤人吊桶卸土后，下放吊 桶继续装土桩孔挖至规定深度后，用尺竿检查桩孔的直径及井壁圆弧度，修整 孔壁，使上下垂直平顺6) 严格控制桩孔垂直度、中心位置：在地面上设十字控制网、基准点，将桩 控制轴线、高程测到第一节护壁上，每节桩孔护壁做好后，必须将桩位轴线和标 高测设在护壁上口然后用十字线对中，吊线锤向井底投设，以半径尺杆检查孔壁 垂直平整度，井深以基准点为依据逐根引测保证桩孔轴线位置、标高、截面尺 寸满足设计要求7) 逐层往下循环作业：将桩孔挖至设计深度，检查土质情况，桩底应支承在 设计规定的持力层上8) 桩底扩大头施工：扩大头部分位于中风化岩层时可不设护壁，按设计要求 成型；位于其他岩层时应设护壁，扩大头每节护壁长度不大于500mm，其他方面 施工要求同上。
9) 现场设专人做好挖孔桩施工记录，并负责对安全施工实施跟踪监督，做好 监督记录4.1.2.5.3对持力层的质量控制(1) 待人工挖孔桩挖到设计标高后，监理工程师及时通知地勘、设计人员到场， 以确认是否达到了设计要求对持力层的确认，由地勘单位认可；进入持力层的 厚度，由设计单位确认监理工程师待施工单位对挖孔桩自检合格后，下到桩底， 对桩身直径、扩头尺寸、孔底标高，孔底存水情况、孔底虚土情况等项进行全面 检查和复测，作为工程质量控制的依据待虚土清净、桩底存水排净后，即可同 意进行钢筋笼施工2） 开挖扩底部分：桩底分为扩底和不扩底两种情况，挖扩底桩应先将扩底部分 圆柱体挖好，再按设计扩底部位的尺寸、形状自上而下削土桩终孔要保证设计 桩长和入岩深度，桩孔挖至设计深度后，必须检查岩层地质情况，根据勘察单位 的住场工程师现场确定岩层后，当不满足设计要求的岩层时，要求施工单位继续 下挖，以保证工程桩底必须支承在设计规定的持力层上3） 检查验收：成孔后必须对桩身直径、孔底标高、桩位中心线、井壁垂直度等 报监理验收，监理工程师、设计人员、地勘人员共同验收合格后做好施工记录 4.1.2.5.4、钢筋笼制作安装及混凝土浇筑的控制要点参照4.1.3钢筋及混凝土 控制要点。
4.1.3钢筋及混凝土控制要点4.1.3.1施工准备阶段控制要点4.1.3.1.1监理工程师审查原材料质量证明文件或检验单，必要时进厂（场）审 查，经检查合格后，才批准原材料进场和储存，并对储存情况进行定期检查4.1.3.1.2监理工程师对钢筋、水泥、细骨料、粗骨料、水、外加剂、砌块（石 料、混凝土砌块）等材料按规定频率进行见证取样检测或平行检验4.1.3.1.3审批混凝土配合比设计方案在混凝土施工一个月之前，施工单位应 向监理工程师报送混凝土的配合比设计,监理工程师应对其进行抽检如不合格, 退回并重新设计、报批；如合格，则批准使用4.1.3.1.4现场检查施工单位的拌和站（混凝土拌和、泵送、运送的机械设备、 计量装置及运转）情况，环保措施，符合要求由监理工程师批准施工单位使用4.1.3.1.5钢筋混凝土工程施工时，监理工程师应按规范要求检查以下内容：（1） 支架和模板制作、安装2） 钢筋制作、安装；预应力材料安装及张拉3） 施工过程中混凝土、砂浆施工配合比、拌和物和易性检查4） 混凝土浇筑和养生4.1.3.1.6监理工程师按规定频率对混凝土、砂浆强度进行见证取样检测或平行 检验必要时，还应进行耐久性（如抗冻性、抗渗性、耐磨性等）和混凝土的弹性 模量试验检查等。
4.1.3.2混凝土原材料控制要点4.1.3.2.1水泥质量控制要点（1） 常用水泥采用的国家标准包括：《硅酸盐水泥、普通硅酸盐水泥》（GB / T175）；《矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥》 （GB1344）2） 水泥进场时，必须按批对其品种、级别、包装或散装仓号、袋装质量、 出厂日期等进行验收；其氧化镁含量、三氧化硫含量、烧失量、细度、凝结时间、 安定性、强度等技术指标必须符合现行国家标准监理工程师平行检验或见证取 样检测，并检查产品合格证、出厂检验报告和试验报告3）当在使用中对水泥质量有怀疑或水泥出厂日期逾3个月（快硬硅酸盐水 泥逾一个月）时监理工程师应督促施工单位再次进行强度试验，并按试验结果 使用4）监理工程师对现场使用的水泥与出厂合格证或试（化）验单标明的品牌、标号及批量进行核对5) 水泥出厂合格证经核查为不合格，或水泥复查试验结果评定为不合格 时，该批水泥不准使用到工程中去监理工程师应监督施工单位处理过程6) 钢筋混凝土结构、预应力混凝土结构严禁使用含氯化物的水泥 4.1.3.2.2粗、细骨料的质量控制要点(1) 拌制混凝土所用的粗骨料，应按批进行检验，其颗粒级配、压碎指标 值、针片状颗粒含量应符合验标的相关规定，监理工程师见证取样检测，并检查 试验报告。
2) 粗骨料中有害物质含量均应在限量或要求标准之内3) 拌制混凝土所用的细骨料，应按批进行检验，其颗粒级配、细度模数 应符合现行《普通混凝土用砂质量标准及检验方法》(JGJ52)的规定；含泥量、 泥块含量应符合验标的相关规定监理工程师见证取样检测，并检查试验报告4) 采用海砂为细骨料时，监理工程师应核查氯盐含量对预应力混凝土 用海砂，氯盐含量不应大于0.1% ;除位于水上和水位变动区及潮湿或露天条件 下的钢筋混凝土用海砂也同上要求外，其余情况下的混凝土、钢筋混凝土用海砂 中均不限制氯盐含量特殊工程混凝土用细骨料按有关规定执行5) 混凝土粗、细骨料的材质和使用均应符合《铁路混凝土及砌石工程施 工规范》(TBJ210)中的有关规定6) 对新选原料产地、同产地更换矿山或连续使用同一产地达两年的粗、 细骨料应做选料源检验检验内容包括颗粒级配、坚固性、有害物质含量和碱活 性检验4.1.3.2.3碱集料反应(AAR)问题的控制要点(1) 用于混凝土的水泥、集料和掺加剂等，应分别进行含碱量试验，尽量 避免使用可能发生碱集料反应(AAR)的集料当使用具有潜在碱活性骨料时，应 要求厂方提供水泥中碱含量值，并选用碱含量符合要求的水泥。
2) 骨料不应含有可能引起碱骨料反应的无定形二氧化硅含量监理工程 师应注意以下几点：① 当怀疑含有可能引起碱骨料反应的无定形二氧化硅时，按《铁路混凝土 用骨抖碱活性检验方法》TB/T2922的规定进行检测，将代表性砂或石料破坏成 标准粒度，制成标准水泥砂浆试块，以高蒸压养护后，测其变形，以膨胀量＜0.1% 为限；② 在非含碱环境中，如果必须采用此类集料时，应按规范要求，选用含 碱量小于0.6%的低碱水泥，并限制混凝土中的总碱量，对一般桥涵不宜超过 3.0kg/m3；对于特大桥，混凝土中的总碱量不宜超过1.8kg / m3在含碱环境中， 不得使用此类集料3) 当使用具有潜在碱活性骨料时,监理工程师应检查混凝土中的总碱含量 总碱含量应符合现行行业标准《铁路混凝土工程预防碱一骨料反应技术条件 (TB/T30504)的规定和设计要求检查每次混凝土配合比的总碱含量计算书 4.1.3.2.4拌和用水的质量控制要点(1) 监理工程师应检查拌制混凝土用水和养护水质，水质必须符合现行国 家标准•(混凝土拌合用水标准》(JGJ63)的规定；拌制混凝土宜采用饮用水，当 采用其它水源时，监理工程师应检查施工单位的水质分析报告。
2) 当监理工程师对水质有怀疑时，应要求施工单位进行规定的各项指标检验3）监理工程师一般不允许施工单应用海水作为混凝土的拌合和养护用 水特殊情况下，用海水拌合和养护混凝土时，须经试验证明合格条件后方准许 使用4.1.3.2.5外加剂的质量控制要点（1） 监理工程师对混凝土外加剂进行进场检验，其质量必须符合《混凝土 外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）等现行国家标准和 其它有关环境保护的规定监理工程师见证取样检测外加剂对减水率、凝结时间 差、抗压强度比等指标，并检查产品合格证、出厂检验报告和试验报告2） 监理工程师检查现场存放外加剂状况；外加剂应分类分批存放，防止 变质3） 掺外加剂对不同品种、不同厂家的水泥有适应性问题，必须经过试验, 方能使用监理工程师检查试验报告，以确定外加剂的性质、有效物质含量、配制方法和最 佳掺量4） 混凝土外加剂还应按《铁路混凝土及砌石工程施工规范》（TBJ210） 中有关规定执行5） 当允许掺用含氯盐类外加剂时，监理工程师应检查以下内容：① 在一般钢筋混凝土中，氯盐掺量不得超过水泥重量的1%掺氯盐的混 凝土必须振捣密实，且不宜采用蒸汽养护。
② 处于干燥环境、常年有水或埋于地下的钢筋混凝土结构中，不得大于 0.3%③ 处于干湿交替状态或常年空气湿度大于80%的钢筋混凝土结构中，不 得大于0.12%④ 无筋混凝土中用热材料拌制时，氯盐掺量不得大于水泥重量的3%用 冷材料拌制时，氯盐掺量不得大于掺合水重量的15%6） 在下列情况下，不得在钢筋混凝土结构中掺用含氯盐类外加剂：① 在高湿度空气环境中使用的结构（排出大量蒸汽的车间、澡堂、洗衣房 和经常处于空气相对湿度大于80%的房间以及有顶盖的钢筋混凝土蓄水池等）；② 处于水位升降部位的结构；③ 露天结构或经常受水淋的结构；④ 有镀锌钢材或铝铁相接触部位的结构，以及有外露钢筋预埋件而无防护 措施的结构；⑤ 与含有酸、碱或硫酸盐等侵蚀性介质相接触的结构；⑥ 使用冷拉钢筋或冷拔低碳钢丝的结构；⑦ 薄壁结构、中或重级工作制吊车梁、屋架，落锤或锻锤基础等结构；⑧ 电解车间和直接靠近直流电源、高压电源的结构；⑨ 钢筋混凝土桥跨结构和预应力混凝土的结构4.1.3.2.6掺合材料的质量控制要点（1）监理工程师检查混凝土掺用的矿物掺合料，其质量应符合《用于水泥和 混凝土中的粉煤灰》（GB1596）和《用于水泥和混凝土中的粒化高炉矿碴粉》（GB / T18046）等现行国家标准的规定。
监理工程师见证取样检测掺合料的细度、含 水率、需水量比、抗压强度比等指标，并检查出厂合格证和试验报告2）监理工程师应检查掺合料的名称、组分、各种特性指标，核查材质、 最佳掺入量的试验报告单；掺合材料材质标准及合格条件必须符合《铁路混凝土 及砌石工程施工规范》（TBJ210）中的有关规定4.1.3.3钢筋原材料的质量控制要点4.1.3.3.1钢筋进场时，监理工程师应查验质量证明文件和试验报告，并核查 钢筋的规格、品种与数量4.1.3.3.2质量证明文件为抄件（或复印件）时，监理工程师应检查抄件人、抄 件（或复印）单位及其签字盖章情况、原件编号及存放处4.1.3.3.3对国产钢筋的机械性能试验，监理工程师应核查其屈服点、抗拉强 度、伸长率、冷弯等四项技术指标对进口钢筋，监理工程师应核查是否严格遵 守“先试验、后使用”的原则，严禁未经试验就盲目使用当国别不明时，除严 格按试验结果确定钢筋的级别外，并注意此种钢筋不宜在主要承重结构的重要部 位上使用4.1.3.3.4对于普通钢筋，监理工程师按验标规定的数量见证取样检测或平行 检验钢筋的力学性能（屈服强度、抗拉强度和伸长率）和工艺性能（冷弯）4.1.3.3.5对于预应力筋，监理工程师需见证取样检测或平行检验，做拉伸试验、 弯曲试验或反复弯曲试验。
4.1.3.3.6监理工程师对进场钢筋外观进行检查；钢筋应平直、无损伤，表面无 裂纹、油污、颗粒状或片状老锈4.1.3.3.7当钢筋的品种、级别或规格需作变更时，监理工程师应核对设计变更 文件4.1.3.3.8对同品种、同规格的钢筋，发现出厂合格证与试验报告的机械性能有 差异时，监理工程师应监督施工单位进行复验，复验不合格的钢筋不准使用，并 监督其处理过程4.1.3.3.9钢筋降级使用或改变使用部位，以及退场情况，施工单位均应作具体 明确说明，并经设计单位或监理工程师认可4.1.3.3.10焊接材料进场时，除必须有生产厂家的出厂质量证明外，施工单位 应按现行有关标准进行复验，做好复验检查记录若选用国产新型焊接材料，制 造单位应另行研究相适应的焊接工艺，并经监理工程师批准后，方可投入使用 4.1.3.3钢筋加工的质量控制要点4.1.3.3.1检查钢筋加工和焊（连）接操作人员上岗证，钢筋正式焊接前，应进 行现场条件下的焊（连）接性能试验，检查合格后才能正式生产4.1.3.3.2检查并平行检验钢筋的加工质量，钢筋加工允许偏差应符合验标的 有关规定4.1.3.3.3检查钢筋连接质量（纵向受力钢筋的连接方式、钢筋接头的技术要求 和外观质量）。
1） 对于钢筋焊接接头，监理工程师见证取样检测钢筋焊接接头的力学 性能试验2） 对于承受静力荷载为主的直径为28mm〜32mm带肋钢筋应采用冷挤压 套筒连接接头，监理工程师见证取样检测连接接头的力学性能检验3） 监理工程师见证取样检测闪光对焊接头的力学性能和冷弯试验，试 件按每批抽取4） 监理工程师根据接头型式和钢筋直径检查焊接设备、焊接工艺参数5）监理工程师应对钢筋接头的使用部位进行检查；钢筋接头应设置在 承受应力较小处，并应分散布置；配置在“同一截面”内受力钢筋接头的截面面 积，占受力钢筋总截面面积的百分率，应符合验标和设计要求4.1.3.4钢筋安装质量控制要点4.1.3.4.1检查安装的钢筋品种、级别、规格和数量4.1.3.4.2检查钢筋骨架的几何尺寸、连接位置、钢筋间距、弯起钢筋位置、 绑扎质量、钢筋保护层厚度4.1.3.4.3多层钢筋之间应用短钢筋或使用特别的钢筋支架支撑，并且支撑不 得直接支撑在模板上4.1.3.5模板及支（拱）架设计的监理要点4.1.3.5.1审查模板和支（拱）架的施工详图时，注意模板及支（拱）架的设计要 保证混凝土结构和构件各部分设计形状、尺寸和相互间位置正确。
4.1.3.5.2审核模板和支（拱）架设计的强度、刚度、稳定性计算书模板及支（拱） 架应具有足够的强度、刚度和稳定性，以便能承受所浇筑混凝土和砌体的重力、 侧压力及施工荷载，保证结构尺寸的正确其弹性压缩、预拱度和沉降值应符合 设计要求4.1.3.5.3在审查支（拱）架的预拱度时，还应考虑下列因素：（1） 支（拱）架承受施工荷载后引起的弹性变形2） 超静定结构由于混凝土收缩及徐变而引起的挠度3由于杆件接头的挤压和卸落设备的压缩而产生的塑性变形4） 梁或拱圈因结构重力引起的弹性挠度5） 支（拱）架基础在承受荷载后的塑性沉降6） 在承受荷载后的非弹性变形4.1.3.5.4模板及支（拱）架与脚手架之间不得相互连接4.1.3.5.5模板及支（拱）架要力求制作简单，安装方便，便于拆卸和多次使用 并与混凝土结构和构件的特征、施工条件和浇筑方法相适应4.1.3.6模板及支（拱）架安装的质量控制要点4.1.3.6.1检查模板及支（拱）架的材料质量、结构形式、安装尺寸4.1.3.6.2检查预埋件的规格、数量、尺寸、位置及安装牢固情况4.1.3.6.3模板安装必须稳固牢靠，安装过程中必须有防倾覆措施支（拱）架 结构应安装牢固，能抵抗振动或偶然撞击。
4.1.3.6.4模扳接缝应严密，不得漏浆模扳与混凝土的接触面必须清理干净 并涂刷隔离剂，严禁隔离剂污染钢筋浇筑混凝土前，模板内的积水和杂物应清 理干净4.1.3.6.5监理工程师应复核支架整体、杆配件、节点、地基和其它支撑物的 强度和稳定检算资料支架的支承部分，必须安置于可靠的基底（地基）上，并有 足够的支承面积和防、排水或防冻措施必要时，督促施上单位进行预压试验 4.1.3.7模板及支（拱）架拆卸的质量控制要点4.1.3.7.1监理工程师检查拆除承重模板及支（拱）架时混凝土的强度拆模前 应进行一组同条件养护试件强度试验，监理工程师检查强度试验报告或见证试 验4.1.3.7.2拆除非承重模板时，应检查拆模条件及措施，避免混凝土表面及棱 角不受损伤4.1.3.7.3监理工程师巡视检查模板及支（拱）架拆除过程，应注意：（1） 模板及支（拱）架拆除的顺序及安全措施必须符合施工组织设计和设 计要求，如设计无规定，应遵循先支后拆，后支先拆的顺序进行2） 满布式拱架卸落时，可从拱顶向拱脚依次循环卸落；拱式拱架可在 两支座处同时均匀卸落3） 桥梁工程的墩、台模板宜在其上部结构施工前拆除简支梁、连续 梁宜从跨中向支座依次循环卸落；悬臂梁应先卸挂梁及悬臂的支架，再卸无铰跨 内的支架。
4） 多孔拱桥卸架时，若桥墩允许承受单孔施工荷载，可单孔卸落，否 则应多孔同时卸落，或各连续孔分阶段卸落4.1.3.8混凝土配合比的审查要点4.1.3.8.1混凝土配合比设计应在混凝土浇筑前至少35天完成，在配合比未得 到监理工程师批准前，不得浇筑混凝土混凝土所用的原材料发生变化时，必须 重新选定配合比混凝土拌制前，施工单位还应测定砂、石含水率，并根据测试 结果和理论配合比调整材料用量，提出施工配合比施工单位每工作班不应少于 一次，监理工程师进行抽查4.1.3.8.2掺入外加剂的混凝土的用水量比普通混凝土小，其用水量Wa应符合 国家现行标准的有关规定对抗冻、抗渗等要求的混凝土还应符合有关规定4.1.3.8.3审查粉煤灰混凝土配合比时，监理工程师检查基准混凝土各种材料 的用量，以及根据选取的粉煤灰取代水泥率及超量（或等量）系数对各种材料用量 进行调整详细计算应执行《粉煤灰混凝土应用技术规范》（GBJ146）4.1.3.8.4监理工程师对泵送混凝土配合比应按下列规定进行检查：（1） 碎石最大粒径与输送管内径之比宜小于或等于1:3 ；卵石宜小于或等 于1:2.5；通过0.315mm筛孔的砂应不少于15%，砂率宜控制在40%〜50%。
2） 最小水泥用量不宜少于300 kg / m33） 混凝土坍落度宜为100〜150mm，当炎热天气宜为150〜180mm4） 泵送混凝土输送工作应连续进行因故间歇，在常温下间歇时间不 宜大于30〜40分钟，间歇过久，应将管内混凝土排空清洗4.1.3.8.5监理工程师检查混凝土拌合物的坍落度，坍落度应符合设计配合比 及规范要求；如有调整时，需经监理工程师同意4.1.3.9混凝土拌制的质量控制要点4.1.3.9.1监理工程师巡视检查混凝土原材料每盘称量的偏差，其偏差值应符 合下表的规定原材料每盘称量的允许偏差序号材料名称允许偏差工地工厂或搅拌站1水泥和干燥状态的掺合料±2%±1%2粗、细骨料±3%±2%3水、外加剂±2%±1%注：①各种衡器应定期检定，每次使用前应进行零点校核，保证计量准确;② 当遇雨天或含水率有显著变化时，应增加含水率检测次数，并及时调整水和骨 料的用量4.1.3.9.2混凝土应使用机械拌制凡是主体结构，不得用人工拌制使用机 械拌制时，监理工程师应检查延续搅拌的最短时间，其时间不得小于下表的规定混凝土搅拌的最短时间（分钟）搅拌机型搅拌机出料量W500>500强制式1.01.5自落式1.52.0注：①掺有外加剂或粉煤灰时搅拌时间应适当延长；用自落式搅拌机拌制 细砂、机制砂的混凝土时，亦应酌量延长拌合时间；②搅拌机超装量不得超过标 定容积的10%。
4.1.3.10混凝土运输的质量控制要点4.1.3.10.1监理工程师检查混凝土运输时间，混凝土运输应要求以最短的时 间，从搅拌地点运至浇筑地点远距离运输时，运输延续时间不宜超过规范的规 定4.1.3.10.2监理工程师检查混凝土在运输过程中的质量，混凝土运输过程中不 应发生离析、漏浆、严重泌水及坍落度损失过多等现象；如运至浇筑地点的混凝 土有离析现象时，必须在浇筑前进行二次搅拌，但不得加水4.1.3.10.3监理工程师控制商品混凝土的质量应符合上述各项要求 4.1.3.11混凝土浇筑的质量控制要点4.1.3.11.1在浇筑混凝土前，监理工程师应首先检查以下内容：（1） 清除干净模板内的杂物和钢筋上的油污等2） 模板应用水湿润，但不应留存积水3） 地基面应清理合格，并应采取防、排水措施；地基面的处理要求：① 对干燥的非粘性土基面，应用水湿润；对未风化的岩石，应用水清洗， 但其表面不得积水② 在旧混凝土面上接灌新混凝土前，应对施工接缝面进行凿毛处理，凿毛应 凿除松动的石子或松弱混凝土层并露出1/3粗骨料为宜，用压力水冲洗干净， 使之充分湿润，不积水③ 混凝土浇筑时，宜先在基面或旧混凝土面上先铺一层厚约15mm并与混凝 土灰砂比相同而水灰比略小的水泥砂浆（竖向结合面上可刷水灰比0.3左右的薄 水泥浆一层），或铺一层厚约300mm的混凝土 （其配合比减少10%粗骨料），再浇 筑混凝土。
4.1.3.11.2混凝土浇筑时的自由倾落高度不得超过2m当自由倾落高度超过 2m时，应有滑槽、串筒、漏斗等器具，或是通过模板上预留的孔口浇筑；在串 筒出料口下的混凝土的堆积高度不应超过lm4.1.3.11.3浇筑混凝土前，监理工程师检查施工单位对模板及支（拱）架的交接 检验记录混凝土浇筑施工过程中，监理工程师应监督施工单位应对模板及支（拱） 架进行观察和维护；发现跑模、变形等异常情况时，及时采取处理措施，并形成 记录4.1.3.11.4监理工程师应旁站混凝土浇筑过程，检查内容如下：（1） 混凝土振捣应符合施工规范的要求2） 混凝土应分层连续浇筑，在前一层混凝土开始凝固之前，将次层混 凝土浇筑完毕；当下层混凝土初凝后浇筑上一层混凝土时，应按施工缝进行处理施工缝 的位置和处理应符合设计和施工技术方案的要求，并取得设计人员的同意3） 混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间 如必须间断时，其间断时间应根据环境温度、水泥性能、水灰比、外加剂类型等 条件通过试验确定4.1.3.11.5混凝土捣实后24小时内，不应使混凝土受到外界的振动 4.1.3.11.6当结构截面大于100m2,在前层混凝土初凝前不能及时浇筑次层混 凝土时，允许适当分段（块）进行浇筑。
但应符合下列规定：（1） 段与段间的竖向接缝方向应与结构截面尺寸较小的方向平行2） 上、下两层中的竖向接缝应互相错开，在水平横缝和竖直缝上均应 作适当的接榫3） 结构横截面上的分段数目应尽量减少4.1.4防水施工监理要点4.1.4.1监理工程师应审查施工方案，注意防水层严禁在雨、雪天和五级风及 其以上时施工4.1.4.2按批次检查所用原材料的品种、规格、性能，并查验产品合格证和试 验报告4.1.4.3防水层施工前，监理工程师应检查验收防水层的基层基层应平整、 清洁、干燥，不得有空鼓、松动、蜂窝麻面、浮碴、浮土和油污4.1.4.4、防水层施工（1） 底板：基地夯实后，在其上铺设300mm厚砂加碎石层和200mm厚的C15 砼垫层，再抹20mm水泥砂浆找平层，并要求表面平整密实在铺好的防水材料 表面抹50mm厚M10水泥砂浆保护层，待达到足够强度后方可灌注底板工程2） 侧墙和顶板：施工缝不得留在侧墙与底板交接处，以留在底板以上大 于或等于500mm处为宜，施工缝仅允许留水平缝，不得留垂直缝侧墙或顶板拆 模后即可抹20mm厚砂浆找平层，待找平层达到一定强度后方可铺设防水卷材 未设过度段的地道侧墙防水层经检查合格后在其外侧设120mm厚砖保护墙，然后 再做500mm厚的粘土隔水层。
洞身和出入口顶板待M10水泥砂浆保护层达到足够 强度后浇筑100mm混凝土保护层3） 变形缝处理：在施工立模时应注意橡胶止水带位置端正，止水带的伸 缩孔中心线与变形缝中轴线重合，并平整的置于砼中心位置，即模板固定位子， 然后在一侧灌筑砼，将止水带一半埋入砼中，拆模后将聚乙烯闭孔泡沫板粘贴在 灌好的砼上（但粘贴沥青用量不要太多），继续灌筑另一侧砼时，把聚乙烯闭孔 泡沫板留在原来位置，不得损坏，变形缝应填塞聚硫双组份密封胶4） 基层处理涵身涂刷防水涂料处应平整、无浮碴、浮灰、油污等5） 涂料的配制与涂刷涂料采用聚氨酯防水涂料涂料必须按产品使用说明进行配比，防水涂料每 次从搅拌结束至于涂刷完毕最迟不宜超20min防水涂料应涂刷均匀，涂刷厚度 为1.5mm，前后纵轴线铺贴第一幅，再铺贴第二幅，防水卷材应铺贴至两侧涵背 两侧以下50cm，铺贴时应用刮板将防水卷材推压平整，并使防水卷材的边缘无 翘起，其它部分无空鼓6) 卷材的铺贴铺贴防水卷材采用一边涂刷防水涂料，一边铺贴防水卷材的顺序进行，两 次的涂层应接茬7) 卷材的搭接和封边左右两卷卷材搭接时，应将上面一幅防水卷材沿涵顶纵向揭起约10cm宽， 在先铺贴的一幅防水卷材上涂刷防水涂料进行搭接粘贴。
防水卷材纵、横向搭接 粘贴宽度不小于7cm纵、横向搭接层防水涂料涂刷厚度为1.5mm5) 防水层保护层防水层铺设完毕24h后方可进行保护层的施工防水层保护层采用C40号细 石混凝土(或纤维混凝土)6) 涵背丙种防水层施工：涂沥青前涵背表面必须干燥无水，清洁无杂物铺设防水层在干燥晴朗的天气进 行沥青漆随调随用待第一层干燥后再涂第二层一般先一天喷涂底层沥青漆， 次日喷涂面层沥青漆，待其干燥，至后半日涂石棉沥(石棉沥青每层厚1.5〜 2.0mm)，并在其上随即铺沥青麻布4.1.4.5. 防水层隐蔽前，监理工程师应进行防水隐蔽工程验收，重点检查防水 层施工部位、构造型式、厚度、坡度和细部做法(表面平整度、卷材搭接宽度) 并检查防水层的表面质量，防水层的表面质量应达到涂层厚薄一致，卷材粘贴牢 固，搭接封口正确不得有滑移、翘边、起泡、损伤等现象坡度平顺，排水通 畅4.1.4.6检查保护层的表面平整度、分格缝平直及表面质量应达到与防水层粘 结牢固，结合紧密，厚度均匀一致表面平整密实，不得有疏松、起砂、脱皮、 损伤等现象桥面保护层表面裂缝宽度不得大于0.2 mm监理工程师用刻度放 大镜检查4.1.4.7.雨后或采用蓄水的办法检验防水层的渗水情况，监理工程师见证。
4.1.5过渡段施工控制要点4.1.5.1填料的质量控制要点(1) 检查过渡段填料，查验试验报告，并平行检验2) 检查涵背基坑回填混凝土所用砂、碎石、水泥等材料的品种、规格、 质量，应符合设计要求3) 过渡段填料应使用渗水性材料，且粒径应小于15cm ；当用非渗水土 填筑过渡段时，应采取加强压实和排水措施，严禁在雨天填筑4) 级配碎石、级配砂砾石的质量应符合设计要求4.1.5.2填筑压实施工的质量控制要点(1) 分层摊铺压实厚度应符合压实工艺性试验确定的厚度和压实工艺要 求2) 墙背基坑回填混凝土的强度等级应符合设计要求3) 过渡段基床衰层、基床底层及基床以下路堤的填筑压实质量应符合验 标的要求4) 墙背后2m范围内的填筑压实应采用人工配合小型机械压实，过渡段 的填筑不得破坏桥台的稳定及损坏结构物5） 软土和泥沼地区路堤填筑完成后，对有架桥机作业的桥头过渡段路堤 必须进行试压和预压6） 检查路堤与墙背间过度段的顶面高程、中线至边缘距离、宽度、横坡、 平整度4.2监理工作目标及监控手段4.2.1监理工作目标4.2.1.1质量目标（1） 按照验收标准，各检验批、分项、分部、单位工程施工质量检验合格率 达到100%；（2） 在合理使用和正常维护条件下，工程结构的施工质量，满足不少于设计 使用寿命期内正常使用维护时的运营要求，无工程质量重大事故，工程质量零缺 陷；（3） 竣工文件真实可靠，齐全整洁，实现一次验交；（4） 验收质量检验合格率达到100%，单位工程一次合格率100%。
4.2.1.2进度目标：控制在承包合同所规定的工期内4.2.1.3投资目标：控制在批准概算的总投资范围内4.2.1.4安全目标：无行车安全事故和人身伤亡事故4.2.2监控手段4.2.2.1、 测量和量测监控手段：4.2.2.1.1监理配备全站仪、水准仪等测量仪器，对施工单位的各项测量成 果进行复核4.2.2.1.2监理站配有专业测量监理工程师，按验收标准要求对施工单位的 测量放线成果进行抽查4.2.2.1.3对各项隐蔽工程进行量测检查验收，如清表宽度、平整度、各种 桩距、桩径各部尺寸是否符合设计要求4.2.2.2、 试验检测监控手段：4.2.2.2.1监理配备平行检验试验室，对本分部所有主要材料水泥、碎石、 石灰、土工网垫、土工格栅等按施工单位检验数量的10%进行平行试验4.2.2.2.2对其它需要试验的项目进行见证试验4.2.2.2.3审查施工单位的试验人员资格、人员配备、试验设备、计量装置、 仪器标定等情况，施工单位委托其它单位的试验项目，审查被委托单位的资质是 否符合本工程的要求4.2.2.3、 对一般工序的巡视、抽查手段：巡视抽查：对挤密桩、垫层等项目，监理人员对正在施工的部位或工序在现 场进行的定期或不定期的巡视抽查，要求施工单位对每个桩的起、终钻时间，水 泥、碎石用量做好记录，对搅拌桩施工，要求配备电脑记录，监理随时不定期抽 查实际进度、用量是否与记录相符。
4.2.2.4、 支付控制手段：4.2.2.4.1对每一个验收合格的检验批及时进行计量，不合格的检验批不预 计量，以计量支付控制权为保障手段4.2.2.4.2监理通过检测、巡视、试验发现的问题，向施工单位下达的监理 工程师通知单和工程质量问题通知单，施工单位未按期改正的，用停止计量手段 加以控制4.2.2.5、监理指令手段：监理通过检测、巡视、试验发现的问题，向施工单 位下达指令，要求施工单位改正4.2.2.5.1 口头通知：对一般工程质量问题或工程事项，口头通知施工单位 整改4.2.2.5.2书面通知：对未能及时整改的，向施工单位发出《监理工程师通 知单》或《工程质量问题通知单位》要求限期整改4.2.2.5.3工程暂停令：对承包商违规施工监理工程师预见到会发生重大隐 患，或不执行监理指令时，征得建设单位同意后，向施工单位下达全部或局部工 程暂停令五、监理工作方法与措施⑴认真核对设计图纸，熟悉有关资料，参加图纸会审及设计交底工作⑵认真检查施工单位的技术管理体系和质量管理体系，要求施工单位在施工 前按验标表3.1.1的规定填定“施工现场质量管理检查记录”，交总监理工程师 进行检查，并由总监理工程师做出检查鉴定结论。
⑶审查施工单位提报的《施工组织设计及技术方案》,并提出审查意见⑷审查施工单位编定的分部工程施工工艺标准⑸向项目经理建议撤换承包单位不称职的人员及无证上岗人员⑹用巡视、旁站方法对施工过程进行检查，及时纠正违规操作，消除质量隐 患，跟踪质量问题，复检处理结果⑺采取必要的检查、测量和试验手段，验证工程质量实测实量检查法：用 钢尺、经纬仪、水准仪、道尺等丈量、测量试验检查法：通过检查本工程所 用材料出厂合格证、由具备资质的试验室出具的二次复检报告、电气试验报告、 电气设备、电杆、钢柱、金具、构配件、绝缘等进行平行检测，以科学数据判断 工程质量情况⑻材料、构配件、设备质量控制① 严格要求承包单位执行有关材料、施工试验制度和设备检验制度，坚持实 行报验制度，经监理工程师审查同意后方可使用，对于不合格的材料、构配件、 设备不准在工程上使用② 坚持按有关规定进行二次复检，监理工程师按规定（按验标规定的抽样数量） 进行见证取样、试验③ 由监理工程师对核定的出厂合格证及有关试验报告有疑问时，及时向施工 单位提出意见，并抄送建设单位⑼旁站监理按验标的规定，对于重要部位、关键工序的施工过程进行旁站监理旁站工 作严格按专业“旁站监理方案”进行。
结合现场实际情况，制定旁站监理方案，明确旁站监理的范围、内容、程序 和监理人员的职责等，对于旁站的内容，要做到不遗漏，并不矛盾为开展旁站监 理做好准备工作⑽工程检查验收①施工完毕，承包单位按有关技术规程、规范、施工图纸先进行自检，自检 合格后，填写《报验申请表》,附上相应的工程检查证及有关材料证明，试验报告 等，报送项目监理机构监理工程师收到报验申请后首先对质量证明资料进行审查，并在合同规定的 时间内到现场检查，承包单位的专职质检员及相关施工人员应同一起到现场对 施工单位没进行自检或自检不合格的工程，监理单位拒绝组织验收经现场检查，如符合质量要求，监理工程师进行签认，同意进入下一道工序 施工如果现场检查不合格，监理工程师签发“不合格项目通知”指令承包单位整 改，整改后自检合格，再报监理工程师复查② 工序交接检查验收坚持上道工序不经检查验收不准进入下道工序的原则，上道工序完成后，先 由承办单位进行自检、专职检，检验合格后通知监理工程师检查，监理工程师检 验签署认可后才能进行下道工序事故对未经监理人员验收或验收不合格的工 序，监理人员拒决签认，并要求承包单位不得进行下一道工序的施工③ 隐蔽工程检查验收在施工过程中，上道工序被下道工序所掩盖的工程，在掩盖前都要进行隐蔽 工程检查验收，经现场检查，如符合质量要求，监理工程师签字确认，准予承包 单位隐蔽、覆盖，进入下一道工序事故。
未经监理工程师进行隐蔽工程检查签证，擅自隐蔽者，监理工程师有权要求 重新检查，发生的费用及其后果，均由承办单位负责④ 检验批、分项、分部工程的验收检验批（分项、分部工程）完成后，承包单位应首先检查验收确认符合设计 文件，相关验收规范的规定，然后向监理工程师提交申请，由监理工程师予以检 查、确认监理工程师按合同文件的要求，根据施工图纸及有关文件、规范、标 准等，从外观、几何尺寸、质量控制资料、试验报告以及在质量等方面进行检查、 审核如确认其质量符合要求，则予以确认验收如有质量问题则指令承包单位 进行处理，待质量合乎要求后再予以检查验收对涉及结构安全和使用功能的重 要部分工程应进行抽样检测监理工作控制措施表施 工 内容可能出现的问题拟采取的措施过渡段回填平整及碾压单层厚度过大、压实度不符合 要求对作业场地内的材料需求进 行计算，每层按照要求数量 进场材料；旁站人员随时检 查松铺厚度，过大的即使进 行处理；按照试验段要求进 行碾压，随时控制材料含水 量，及时检查压实效果混凝土拌合材料不符合要求、混凝土性能不符 合要求进场前对材料进行取样检测，进场 后对材料进行抽样检查，不符合要 求的要求清除出场；加强混凝土拌合场的管理,及时控 制施工配合比，对首盘混凝土加强 检查，加强运输管理，到达现场后 及时进行检测：钢筋制作及安装原材料不符合要求、钢筋连接不合从源头控制材料进场，把好原材料格、制作不合格、安装不符合设计要求、保护层不符合要求进场关;及时对进场材料进行平行 或见证检测；检查作业人员资质， 做好焊接试验和焊接材料、机械检 查；熟悉图纸，加强现场监督，严 格按设计图纸施工;提前加工出符 合要求的保护层垫块，加强现场巡 视力度，及时发现垫块材质、数量、 厚度满足设计要求基坑开挖及验槽边坡坍塌、滑坡、地基承载力严格按照规范要求坡率进行 开挖，在基坑内四周设排水 沟并集中排水；旁站进行地 基承载力试验，不够进行换 填。
地下管线防护挖断电缆，造成事故要求设备管理单位进行现场 交底，探明管线位置，按要 求进行有效防护安全防护没按要求设置防护员、标示施工前检查，按要求设置后 方可施工模板安装位置不符合要求、稳定性及刚 度不符合要求现场进行测量检测；进行安 全验算，加强现场控制六、旁站具体部位及工序1、 人工挖孔桩成孔验收；2、 地基承载力试验；3、 基底处理过程；4、 钢板桩围堰主要施工过程；5、 土钉施工边坡防护主要施工过程;6、 重要结构、重要部位混凝土灌筑;7、 过度段填筑8、 意外事故处理。
