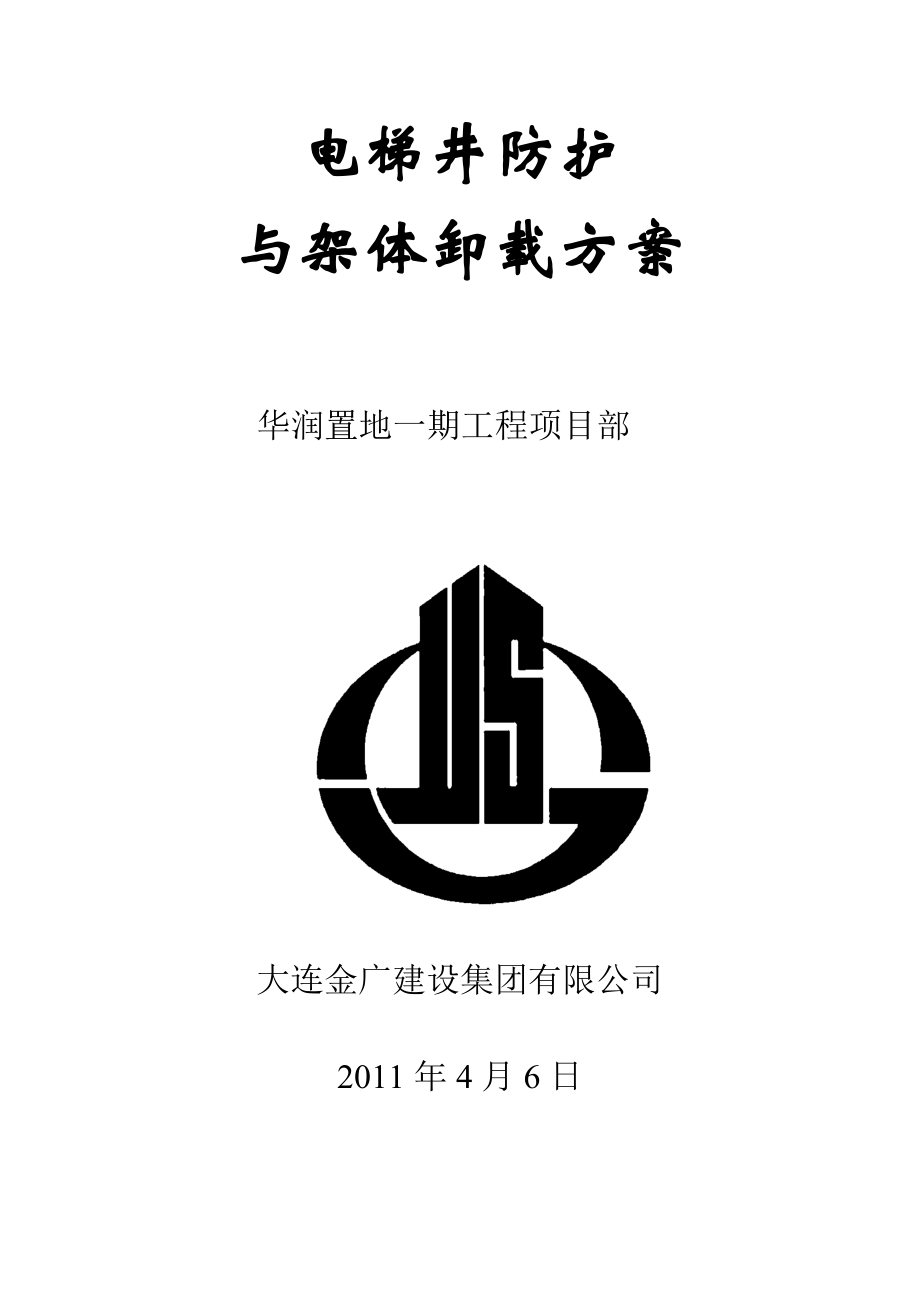

电梯井防护与架体卸载方案华润置地一期工程项目部大连金广建设集团有限公司2011年4月6日一.编制依据序号规范、规程名称编 号1《建筑结构荷载规范》GB50009-20012《混凝土结构设计规范》GB50010-20023《建筑施工高处作业安全技术规范》 JGJ80-914《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20015《建筑施工安全检查标准》JGJ59-996《建筑地基基础设计规范》GB 50007-20027《钢结构设计规范》GB 50017-20038《中华人民共和国安全生产法》主席令第70号9《建筑施工计算手册》(第四版)10本工程施工组织设计11本工程设计施工图纸二.工程概况2.1 工程概述本工程位于沈阳市铁西区兴华北街东，主要为高层住宅；本工程总建筑面积100302.56㎡,其中地下15309.68㎡,地上84992.88㎡本工程分为5栋主楼、周边网点及地下车库，A#主楼为剪力墙结构（地下1层，地上33层），建筑高度为96.75m；B#楼为剪力墙结构（地下1层，地上33层），建筑高度为96.75m；C#楼为剪力墙结构（地下1层，地上33层），建筑高度为96.73m；D#楼为框架结构（地下1层，地上8层），建筑高度为23.63m；E#楼为剪力墙结构（地下1层，地上32层）建筑高度为96.65m。
2.2 楼层高度概述主楼各层层高及标高A# 主 楼序号层 号层高（ｍ）楼地面标高（ｍ）1地下负一层5.3-5.8002首 层3.7±0.30032～32层2.94.000～91.000433层2.8393.900B# 主 楼序号层 号层高（ｍ）楼地面标高（ｍ）1地下负一层5.3-5.8002首 层4±0.00032～32层2.94.000～91.000433层2.8393.900C# 主 楼序号层 号层高（ｍ）楼地面标高（ｍ）1地下负一层5.3-5.8002首 层4±0.00032～32层2.94.000～91.000433层2.8393.900D# 主 楼序号层 号层高（ｍ）楼地面标高（ｍ）1地下负一层5.3-5.8002首 层3.5±0.00032～7层2.83.500～17.50048层2.7320.300E# 主 楼序号层 号层高（ｍ）楼地面标高（ｍ）1地下负一层5.3-5.8002首 层4.8±0.00032～31层2.94.800～90.900432层2.8393.8002.3 电梯井架子工程概况本工程总共有13个电梯井，3个分布在A#楼，3个分布在B#楼，2个分布在C#楼，3个分布在D#楼，2个分布在E#楼。
所有电梯井均在地下负一层底板-5.800m处开始起步A#、B#、C#主楼电梯井高度为104.2m，脚手架搭设高度为106.5m；E#主楼电梯井高度为104.1m，脚手架搭设高度为106.4m；A#、B#、C#、E#截面电梯井净尺寸均为2100mm×2200mmD#电梯井高度为30.33m，脚手架搭设高度为33.33m，截面净尺寸为2100mm×1850mm所有主楼电梯井四壁为钢筋混凝土墙体三．施工部署3.1 架子搭设和拆除时间安排分项工程开始结束持续时间架子搭设2011年4月10日2011年10月30日190天架子拆除2011年10月30日2011年11月10日10天3.2 主楼电梯井脚手架从地下室底板混凝土浇筑结束后第二天开始搭设，顶层楼板模板拆除后开始拆除3.3 因本工程分段流水施工，架子搭设应配合流水段施工，保证施工操作和防护需要3.4 为保证架子搭设质量，选择专业的架子安装队伍进行分包施工分包设班组长一名，所有架子工均需持证上岗3.5 脚手架搭设高度比较高，特别要注意加强过程管理，确保架子使用期间安全四. 施工准备4.1 技术准备（1）、熟悉图纸，了解整个工程的施工方案要点，熟悉施工验收规范，清楚质量控制要点。
2）、施工方案必须主管部门审批，如需变更，经审批后方可实施方案确定后不得擅自变更．并严格按方案施工3）、进行逐级技术交底，由技术部门向各专业工长进行交底，专业工长向各班组交底，班组长向工人交底，交底内容要真实、有针对性和实用性，既要符合国家有关规范、工艺标准，又要符合现场实际施工情况，便于操作，便于贯彻执行4）、操作前应作详细的安全技术交底，并检查有关人员验收手续和签字是否齐全；施工中严禁垂直作业、无证上岗，严禁违章指挥、违章操作．必须按照施工工艺规程作业，备齐施工中所需的扳手等手使工具 4.2 材料准备（1）、钢管：采用现行国家标准《直缝电焊钢管》（GB／T13793）或《低压流体输送用焊接钢管》（GB／T3092）中规定的3号普通钢管其质量必须符合现行国家标准（碳素结构钢）（GB／T700）中Q235—A级钢的规定，钢管上严禁打孔钢管的外径48mm、壁厚3.5mm（不小于3.0mm）钢管应涂刷防锈漆2）、扣件：直角扣件、旋转扣件、对接扣件三种其材质符合现行国家标准《钢管脚手架扣件》（GB／5831）的规定扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷，扣件与钢管的贴和面要接触良好扣件夹紧钢管时，开口处的最小距离要小于5mm。
3）、脚手板：脚手板采用木板，规格200mm×50mm4）、安全网：安全网采用大眼网，新网必须有产品质量检验合格证，旧网必须有允许使用的证明书(或检测报告)，安全网的选用应符合《安全网》(GB5725-85)的规定5）、钢管和扣件进场后，按要求送检测站做材料复试，复试合格后方可使用4.3 劳动力安排脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》GB5306考核合格的专业架子工人上岗人员应定期体检，合格者方可持证上岗五.脚手架搭设设计5.1 设计要求所有电梯井均采用落地式单排钢管脚手架，每个电梯井设置四根立杆，立杆底部垫2块18mm厚胶合板，主楼电梯井道的脚手架立杆落在底板钢筋混凝土基础上，其承载力均能够满足脚手架的搭设要求（具体计算数据见脚手架计算书）考虑到现场施工实际操作需要，立杆离电梯井内侧墙体距离为300mm，扫地杆距离地面200mm纵横设置，立杆歩距为1800mm，横杆与立杆连接方式为单扣件考虑到现场施工实际操作需要，操作平台上每根水平横杆待剪力墙模板拆除后，两端加短钢管用扣件连接再顶紧四周墙壁脚手架立杆搭设至结构层施工面后开始铺设操作平台，操作平台采用500mm×800mm钢筛板进行密铺，用18#铁丝与水平横杆绑扎牢固。
电梯井道门口在墙体模板拆除后，随即用钢管围护起来，高度1.8米，最下面横杆离地200mm,中间间距不大于400mm；或用直径18钢筋焊接防护门，防护门钢筋间距不大于200mm,防护门最底排钢筋离地不大于200mm由于本工程落地式脚手架搭设高度比较高，立杆过高，上部荷载也较大，这对脚手架基础和立杆的稳定性均有很大的影响，因此，本工程采用了对脚手架分段卸荷的措施在A#、B#、C#、E#主楼脚手架全高范围内卸荷4次，卸荷钢丝绳采用16，两杆一拉，吊环采用16圆钢在两立杆中间剪力墙或结构梁上设置；吊点选择在立杆、小横杆、大横杆的交点位置；第1 次卸荷净高度为23.3m；第2 次卸荷净高度为26.2m；第3 次卸荷净高度为26.2m；第4 次卸荷净高度为20.1m；根据楼层不同标高处预埋拉结点，第一次卸荷预埋上吊拉结点在结构第6层标高26.2m处，第2、3、4、卸荷预埋上吊拉结点在结构以此类推5.2 施工工艺确定方案→材料检验→技术交底→基础处理→搭设架子→挂网防护→检查验收→交付使用→检查维护→拆除→材料修整5.3 搭设顺序铺设垫板→摆放扫地杆→逐根树立立杆，随即与扫地杆扣紧→安装第一步横杆（与各立杆扣紧）→第二步横杆→第三、四步横杆→接立杆→安装操作面→铺脚手板5.4 搭设方法5.4.1立杆搭设：定距定位，根据构造要求在电梯井墙四面用尺量出四根立杆离墙距离，并做好标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。
5.4.1.1立杆底座垫2块300mm×300mm×18mm厚的胶合板5.4.1.2扫地杆:纵向扫地杆采用直角扣件固定在距底座下皮200mm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上5.4.1.3立杆与横杆采用直角扣件连接 ,钢管采用φ48×3.5钢管5.4.1.4立杆接头采用对接扣件连接，接头交错布置，两个相邻立柱接头不能出现在同步同跨内，并在高度方向错开的距离不小于500mm，各接头中心距主节点的距离不大于步距的1/35.4.2横杆搭设5.4.2.1长向横杆置于短向横杆之下，在立杆的内侧，用直角扣件与立杆扣紧5.4.2.2长向横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内相邻接头水平面距离不小于500mm，各接头距立柱的距离不大于500mm5.4.3脚手板5.4.3.1脚手板采用200mm×50mm木板5.4.3.2脚手板设置在横向水平杆上，用18#铁丝与水平横杆绑扎牢固5.4.3.3脚手板应平铺、满铺、铺稳靠墙一侧的脚手板离墙的距离不应大于50mm5.4.4防护措施作业层下步架处设一道水平兜网在从架子最下面开始，往上每隔三层设大眼网，施工层设随层网；在相邻大眼网所在楼层的中间层设一道木制挡板，木制挡板为200mm×50mm×4000mm跳板，按照楼梯间洞口尺寸斜向45度角满铺，且两侧设600mm高挡板。
另外在首层用木板将电梯井完全封死，防止施工垃圾进入电梯井底部详见示意图5.4.5脚手架的日常管理外维护脚手架每日专派2人检查各层脚手架检查脚手架时主要检查底座是否松动、悬空，扣件螺栓是否松动，立杆下沉及垂直度偏差，是否超载5.4.6保养措施（1）、检查扣件松动的同时，应对扣件的旋转面及螺丝丝口上油2）、应随时检查脚手板是否绑扎紧密，发现有松动应及时修复加固3）、每两天检查一次安全网有无破损及固定牢靠，及时发现问题及时修复加固4）、扣件外露的螺纹表面包封5.5 脚手架的拆除5.5.1拆架程序应遵守由上而下，先搭后拆的原则，即先拆脚手板、然后小横杆、大横杆、立杆等5.5.2当天离岗时，应及时加固尚未拆除部分，防止存留隐患造成复岗后的人为事故5.5.3不准分立面拆架或在上下两步同时进行拆架做到一步一清、一杆一清拆立杆时，要先抱住立杆再拆开最后两个扣5.5.4拆除时作业人员必须戴好安全帽，系紧安全带，扎裹腿，穿软底鞋拆除脚手架必须由2～3人协同操作，拆水平横杆时，应由中间人向下传递，严禁向下抛掷5.5.5拆除后架体的稳定性不被破坏，拆除各标准节时，应防止失稳5.5.6松开的水平杆件要随即撤下，不得松挂在架子上。
拆除长杆时两人协同作业，以免单人作业时得闪失事故拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落拆下来的杆配件及时吊运至地面，不得抛掷，以免伤人损物拆下来的钢管按照规格及时运送到指定位置堆放整齐拆下来的配件及时进行清污、刷油、装袋入库5.5.7拆架的过程中，现场安全员要进行旁站在拆架过程中，不得中途换人，如必须换人，应将拆除情况交代清楚后方可离开六.脚手架搭设的质量要求6.1构配件允许偏差及验收 序号项 目允许偏差△（mm）检查工具1焊接钢管尺寸（mm）：外径48、壁厚3.5－0.5、－0.5游标卡尺2钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度≤0.50游标卡尺4钢管弯曲a.各种杆件钢管的端部弯曲l≤1.5m≤5钢板尺b.立杆钢管弯曲：3m＜l≤4m≤124m＜l≤6.5m≤20c.水平杆、斜杆的钢管弯曲l≤6.5m≤205冲压钢脚手板板面翘曲l≤4m≤12钢板尺＞4m≤20板面扭曲（任一角翘起）≤5钢板尺6.2 脚手架搭设的技术要求、允许偏差与检验方法序号项 目技术要求允许偏差△（mm）检查方法与工具1地基基础表面坚实平整――观察排水不积水垫板不晃动底座不滑动不沉降－102立杆垂直度最后验收垂直度20～80m――±100用经纬仪或吊线和卷尺下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度≥50m40m20mH=2H=10H=20H=30H=40H≥50±7±20±40±60±80±100±7±25±50±75±100±7±50±100中间档次用插入法3间距步距纵距横距――±20±50±20钢板尺4纵向水平杆高差一根杆的两端――±20水平仪或水平尺同跨内两根纵向水平杆高差――±105双排脚手架横向水平杆外伸长度偏差外伸－50钢板尺6扣件安装主节点处个扣件中心点相互距离a≤150mm――钢板尺同步立杆上两个相隔对接扣件的高差a≥500mm――钢卷尺立杆上的对接扣件至主节点的距离a≤h/3纵向水平杆上的对接扣件至主节点的距离a≤L/3――钢卷尺扣件螺栓拧紧扭力矩40~60N.m――扭力矩7剪刀撑斜杆与地面的倾角45°~60°角尺8脚手板外伸长度对接a=130～150mml≤300mm卷尺搭接a≥100mml≥200mm项次检查项目安装扣件数量（个）抽查数量（个）允许不合格数1连接立杆与纵（横）向水平杆或剪刀撑的扣件；接长立杆、纵向水平杆或剪刀撑的扣件51～9091～150151～280501～12001201～320058132032500112352连接横向水平杆与纵向水平杆的扣件（非主节点处）51～9091～150151～280501～12001201～3200581320325012357106.3扣件拧紧抽样检查数目及质量判定标准6.4脚手架检查与验收6.4.1构配件检查与验收6.4.1.1 新钢管的检查应符合下列规定:1、应有产品质量合格证。
2、应有质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法(GB/T 228)的有关规定，质量应符合JGJ130-2001规范第3.1.1 条的规定3、钢管表面应平直光滑不应有裂缝结疤分层错位硬弯毛刺压痕和深的划道4、钢管外径壁厚端面等的偏差应分别符合JGJ130-2001规范表8.1.5 的规定5、钢管必须涂有防锈漆6.4.1.2 旧钢管的检查应符合下列规定:1、表面锈蚀深度应符合JGJ130-2001规范表8.1.5 序号3 的规定锈蚀检查应每年一次检查时应在锈蚀严重的钢管中抽取三根在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时不得使用2、钢管弯曲变形应符合JGJ130-2001规范表8.1.5 序号4 的规定6.4.1.3 扣件的验收应符合下列规定:1、新扣件应有生产许可证法定检测单位的测试报告和产品质量合格证，当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件(GB 15831)的规定抽样检测2、旧扣件使用前应进行质量检查，有裂缝变形的严禁使用，出现滑丝的螺栓必须更换3、新旧扣件均应进行防锈处理6.4.2脚手架搭设时纵向偏差不大于H/400，且不大于100mm，横向偏差不大于H/600，且不大于50mm。
纵向水平杆水平偏差不大于总长度的1/300，且不大于20mm，横向水平杆水平偏差不大于10mm6.4.3脚手架应在下列阶段进行检查与验收：（1）、作业层上施加荷载前2）、每搭设完10～13m高度后3）、停用超过一个月6.4.4进行脚手架检查、验收时根据下列技术文件：施工方案及变更文件；技术交底文件检查与验收重点应为扣件的连接、卸荷的安装及变形，钢管及扣件的试验等6.4.5脚手架使用中，应定期检查下列项目：杆件的设置构造是否符合要求；杆件变形情况，立杆是否悬空；扣件是否松动；立杆沉降与垂直度的偏差是否符合要求；安全防护措施是否符合要求；是否超载6.4.6安装后扣件螺栓拧紧力矩应采取扭力扳手检查，螺栓拧紧扭力矩P为40N.m≤P≤65 N.m；抽样方法应按随机分布原则进行抽样检查数目与质量判定标准见6.3表不符合的必须重新拧紧，直至合格为止6.4.7在脚手架使用过程中定期对外架子进行沉降观测监控，以保证架体的整体稳定性七.安全文明施工7.1凡是有高血压、心脏病、晕高或视力不佳等不适合高空作业的人员，均不得从事架子作业所有架子工均须持合格有效的特殊工种操作证上岗作业7.2材料部门必须保证供应合格的材料，架子工在作业前应对所使用的材料进行检查。
不合格的材料严禁使用脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料篾混用7.3操作前应有详细的安全技术交底，并组织有关人员共同验收，签字齐全严禁违章指挥、违章操作，必须按照施工工艺规程作业7.4架子工在高处作业时（超过2m），必须佩带安全带，所使用的工具必须绑2米的保险绳，以防止落下伤人安全带必须和已绑扎牢固的立杆或顺水杆连在一起7.5架子搭设高度随楼层施工高度同步跟进；架子搭设完毕后由监理、项目部安全负责人与技术负责人对整个脚手架进行验收检查，验收合格后方可投入使用7.6每天在使用脚手架之前和下班之后，均应对脚手架进行例行保养和检查；每隔一定时期和恶劣天气前后要做全面检查，还应设专职人员进行保养和检查检查的重点是脚手架的垂直度、脚手架与建筑物结构的连接、脚手架的堆荷数量和位置，脚手架的安全措施等，而且有检查记录7.7作业层上的施工荷载应符合设计要求，不得超载不得将模板支架、泵送砼和砂浆的输送管固定在脚手架上；严禁悬挂起重设备井道脚手架仅作为围护之用，严禁任何建筑材料堆放其上7.8 在脚手架使用期间，严禁私自拆除杆件7.9在特殊气候条件下进行搭设和拆除脚手架，必须有切实可靠的安全保证措施。
遇有雨、及六级风以上的天气时，不得进行外脚手架搭设与拆除作业7.10在脚手架上进行电气焊作业时，必须有防火措施和专人看守7.11拆脚手架时，并派专人看守，严禁非操作人员入内八、电梯井钢管落地脚手架计算书落地扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑地基基础设计规范》(GB 50007-2002)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等编制一、参数信息:1.脚手架参数电梯井脚手架搭设高度为99.1米，立杆采用单立管；搭设尺寸为：立杆的纵距为1.6米，立杆的横距为1.5米，大小横杆的步距为1.8米；内排架与墙体距离0.30米；大横杆在上，操作平台搭接在横杆上的小横杆根数为3根；采用的钢管类型为 Φ48×3.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；3.风荷载参数电梯井道脚手架计算不考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重标准值(kN/m2):0.1248；脚手板自重标准值(kN/m2):0.300；安全设施与安全网(kN/m2):0.005；脚手板类别:木脚手板；每米脚手架钢管自重标准值(kN/m2):0.038；脚手板铺设总层数:各层操作台满铺；二、立杆的地基承载力计算:本工程主楼电梯井脚手架搭设在已浇筑好的底板钢筋混凝土基础上，而副楼货梯井脚手架搭设在已浇筑好的钢筋混凝土楼板上，根据实际我们对楼板的承载力进行计算，楼板混凝土强度为C30，楼板厚度为300mm,钢管立柱底部垫2块18mm厚的胶合板。
1.支承面受冲切承载力验算βs =2.00，ft=1.27N/mm2，hO=300-15=285mm，η=0.4＋1.2/βs =1.00Um=4×300=1200mm，βh =1.000.7βh ftηUmhO=0.7×1×1.27×1.00×1200×285/1000=304.04 kN支承面受冲切承载力304.04kN大于任一钢管立柱轴力，满足要求三、横杆的计算:根据JGJ130-2001第5.2.4条规定，横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形1.荷载值计算大横杆的自重标准值：p1= 0.038×1.5 = 0.058 kN；脚手板的自重标准值：P2=0.3×0.8×1.5/(2+1)=0.12 kN；活荷载标准值：Q=3×0.8×1.5/(2+1) =1.2 kN；集中荷载的设计值: P=1.2×(0.058+0.12)+1.4 ×1.2= 1.894 kN； 小横杆计算简图2.强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；均布荷载最大弯矩计算公式如下: Mqmax = 1.2×0.038×0.82/8 = 0.004kN.m；集中荷载最大弯矩计算公式如下: Mpmax = 1.894×0.8/3 = 0.505 kN.m ；最大弯矩 M= Mqmax + Mpmax = 0.509kN.m；最大应力计算值 σ = M / W =0.509×106/5080=100.197N/mm2 ；小横杆的最大弯曲应力 σ =100.197 N/mm2 小于 小横杆的抗压强度设计值 205 N/mm2，满足要求！3.挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；小横杆自重均布荷载引起的最大挠度计算公式如下: Vqmax=5×0.038×8004/(384×2.06×105×121900) =0.008 mm ；大横杆传递荷载 P = p1 + p2 + Q = 0.058+0.12+1.2 = 1.378 kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下: Vpmax = 1378×800×(3×8002-4×8002/9 ) /(72×2.06×105 ×121900) = 1.0 mm；最大挠度和 V = Vqmax + Vpmax = 0.008+1.0= 1.008 mm；小横杆的最大挠度为 2.953 mm 小于 小横杆的最大容许挠度 1050/150=7与10 mm,满足要求！4、扣件抗滑力的计算:按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，按照扣件抗滑承载力系数1.00，该工程实际的旋转单扣件承载力取值为8.00kN。
纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5): R ≤ Rc 其中 Rc -- 扣件抗滑承载力设计值,取8.00 kN；R -- 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1 = 0.038×1.5×2/2=0.058 kN；小横杆的自重标准值: P2 = 0.038×0.8/2=0.015 kN；脚手板的自重标准值: P3 = 0.3×0.8×1.5/2=0.18 kN；活荷载标准值: Q = 3×0.8×1.5 /2 = 1.8 kN；荷载的设计值: R=1.2×(0.058+0.015+0.18)+1.4×1.8=2.2824 kN；R < 8.00 kN，单扣件抗滑承载力的设计计算满足要求! 5、脚手架立杆荷载计算: 作用于脚手架的荷载包括静荷载、活荷载和风荷载（忽略不计）静荷载标准值包括以下内容： (1)每米立杆承受的结构自重标准值(kN)，为0.1248 NG1 = [0.1248+(1.50×2/2)×0.038/1.80]×99.1= 15.499；(2)脚手板的自重标准值(kN/m2)；采用钢筛板脚手板，标准值为0.3 NG2= 0.3×17×1.5×(0.8+0.2)/2 = 3.825kN；(3)栏杆与挡脚手板自重标准值(kN/m)；采用栏杆、木脚手板挡板，标准值为0.14 NG3 = 0.14×17×1.5/2 = 1.785 kN；(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.005 NG4 = 0.005×1.5×99.1 =0.74 kN；经计算得到，静荷载标准值 NG =NG1+NG2+NG3+NG4 = 21.849kN；活荷载为施工荷载标准值产生的轴向力总和，立杆按一纵距内施工荷载总和的1/2取值。
经计算得到，活荷载标准值 NQ= 3×0.8×1.5×4/2 = 7.2 kN；不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG+1.4NQ= 1.2×21.849+ 1.4×7.2= 36.9kN；6、钢丝绳卸荷计算: 钢丝绳卸荷按照完全卸荷计算方法在脚手架全高范围内卸荷4次；吊点选择在立杆、小横杆、大横杆的交点位置；以卸荷吊点分段计算主楼：第1 次卸荷净高度为23.3m;第2 次卸荷净高度为26.2m;第3 次卸荷净高度为26.2m;第4 次卸荷净高度为20.4m第1 次卸荷净高度为23.3m; 钢丝绳拉结点示意图从钢丝绳拉结示意图，计算分析，钢丝绳与横杆夹角a越小，钢丝绳承受的拉力就越大，因此我们取第二次卸荷进行验算经过计算得到a1=arctg[3.900/(0.800+0.200)]=75.619度a2=arctg[3.900/0.200]=87.064度第2次卸荷处立杆轴向力为：P1 = P2 = 1.5×36.9×15.6/99.1 =8.71 kN；kx为不均匀系数，取1.5 各吊点位置处内力计算为(kN)：T1 = P1/sina1 = 8.71/0.969 = 8.99 kNT2 = P2/sina2 = 8.71/0.998 = 8.73 kNG1 = P1/tana1 = 8.71/3.900 = 2.23kNG2 = P2/tana2 = 8.71/19.500 = 0.45kN其中T钢丝绳轴向拉力，G钢丝绳水平分力。
卸荷钢丝绳的最大轴向拉力为[Fg]= T1 = 8.71 kN钢丝绳的容许拉力按照下式计算： 其中[Fg]-- 钢丝绳的容许拉力(kN)； Fg -- 钢丝绳的钢丝破断拉力总和(kN)， 计算中可以近似计算Fg=0.5d2，d为钢丝绳直径(mm)； α -- 钢丝绳之间的荷载不均匀系数，取0.82； K -- 钢丝绳使用安全系数计算中[Fg]取 8.71 kN，α=0.82，K=6，得到：选择卸荷钢丝绳的最小直径为：d =(2×8.71×6.000/0.820)0.5 = 11.22 mm，取16mm吊环强度计算公式为：σ = N / A ≤ [f]其中 [f] -- 吊环钢筋抗拉强度，《混凝土结构设计规范》规定[f] = 50 N/mm2； N -- 吊环上承受的荷载等于[Fg]； A -- 吊环截面积，每个吊环按照两个截面计算,A=0.5πd2；选择吊环的最小直径要为：d =（2×[Fg]/[f]/π）0.5 =（2×8.71×103/50/3.142）0.5 = 10.54mm，为安全起见取 16 mm。
第3次卸荷钢丝绳最小直径为 16mm，必须拉紧至 8.71 kN，吊环直径为 圆钢 16 mm第一、三、四次卸荷钢丝绳和吊环按照第二次卸荷配置7、立杆的稳定性计算: 不考虑风荷载时，立杆的稳定性计算公式为： 立杆的轴向压力设计值 ：N = 36.9×15.6/99.1 =5.81 kN；计算立杆的截面回转半径 ：i = 1.58 cm；计算长度附加系数参照《扣件式规范》表5.3.3得 ：k = 1.155 ；当验算杆件长细比时，取块1.0；计算长度系数参照《扣件式规范》表5.3.3得 ：μ = 1.5 ；计算长度 ,由公式 lo = k×μ×h 确定 ：l0 = 3.118 m；长细比 Lo/i = 197 ；轴心受压立杆的稳定系数φ,由长细比 lo/i 的计算结果查表得到 ：φ= 0.186 ；立杆净截面面积 ： A = 4.89 cm2；立杆净截面模量(抵抗矩) ：W = 5.08 cm3；钢管立杆抗压强度设计值 ：[f] =205 N/mm2；σ =6762/(0.186×489)=74.345N/mm2；立杆稳定性计算 σ = 74.345 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！考虑风荷载时,立杆的稳定性计算公式 立杆的轴心压力设计值 ：N = 36.9×15.6/99.1 =5.81 kN；计算立杆的截面回转半径 ：i = 1.58 cm；计算长度附加系数参照《扣件式规范》表5.3.3得 ： k = 1.155 ；计算长度系数参照《扣件式规范》表5.3.3得 ：μ = 1.5 ；计算长度 ,由公式 l0 = kuh 确定：l0 = 3.118 m；长细比: L0/i = 197 ；轴心受压立杆的稳定系数φ,由长细比 lo/i 的结果查表得到 ：φ= 0.186立杆净截面面积 ： A = 4.89 cm2；立杆净截面模量(抵抗矩) ：W = 5.08 cm3；钢管立杆抗压强度设计值 ：[f] =205 N/mm2；σ =5810/(0.186×489)+412000/5080 = 172.06N/mm2；立杆稳定性计算 σ = 172.06 N/mm2 小于 立杆的抗压强度设计值 [f] = 205 N/mm2，满足要求！。
