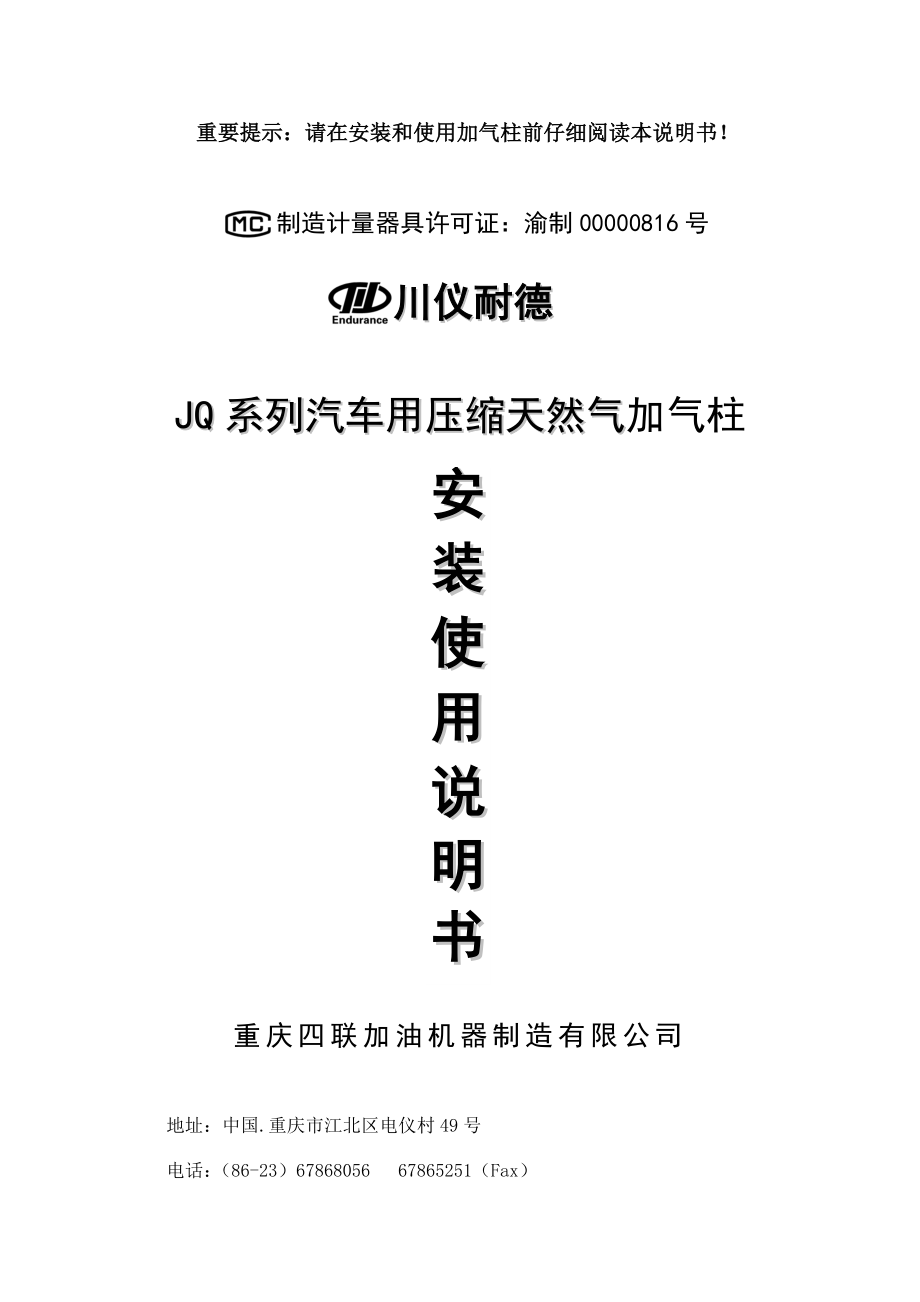

川仪耐德”牌JQ系列汽车用压缩天然气加气柱安装使用说明书重要提示：请在安装和使用加气柱前仔细阅读本说明书！制造计量器具许可证：渝制00000816号川仪耐德JQ系列汽车用压缩天然气加气柱安装使用说明书重庆四联加油机器制造有限公司地址：中国.重庆市江北区电仪村49号：（86-23）67868056 67865251（Fax）目 录一、加气柱操作规程1. 操作步骤 ……………………………………………………………22. 加气过程中出现意外事故的紧急处理办法 ………………………23. 注意事项 …………………………………………………………2～3二、加气柱安装使用说明1. 概述 1.1 主要技术指标 ………………………………………………4～51.2 功能简介 ……………………………………………………5～62. 结构及原理 2.1 总体结构 ………………………………………………………72.2 工作原理 ………………………………………………………73. 安装 3.1 安装的基本要求 ………………………………………………83.2 管道连接 …………………………………………………8～93.3 电源接线 …………………………………………………9～10 附安装图 ……………………………………………………………11三、电脑部分操作说明 ………………………………………………12～24安全警示！1.请在安装和使用加气柱前仔细阅读本说明书；2.务必请专业人员进行加气柱的安装调试和维修；3.卸气柱电路部分的检修必须在断开电源后进行；4.加气柱内压力管道的检修必须先排空管道内的气体、卸下压力之后进行；5.为了安全使用本设备，请定期进行气密性等安全检查。
一.加气柱操作规程1、对拖车加气的操作步骤①. 从加气柱枪盒上取下加气枪，将加气枪嘴插入汽车储气罐上的加气接口，可靠连接；②. 关闭加气柱上的放空球阀；打开汽车储气罐上的球阀，此时可从加气柱上的放空压力表读出汽车储气罐的剩余压力③. 打开加气柱上的加气球阀非定量加气：按加气柱键盘上的 加气键即可加气定量加气：首先通过键盘设定需加的气量（m3或kg）或金额，然后按加气键开始加气，当达到设定值时自动结束加气④. 加气完成后电脑控制器的蜂鸣器会连续鸣叫三声自动停止加气，如果汽车储气罐不需要加足20Mpa，也可按停止键手动停止加气；⑤．关闭汽车储气罐上的球阀；⑥. 关闭加气柱的加气球阀，打开放空球阀排除汽车储气罐上的球阀至加气柱的加气球阀之间管道中的高压气体；⑦. 从汽车储气罐上取下加气枪放回加气柱枪盒内，结束加气2、 加气过程中出现意外事故的紧急处理办法①.立即切断加气柱电源；②.迅速关闭汽车储气罐上的球阀;③.关闭加气柱前的进气阀或加气柱进气口球阀3、注意事项①.为延长加气柱高压软管的使用寿命，应避免让其长期处于高压膨胀状态，在每天工作结束或较长时间停止工作时，应关闭加气柱上的加气球阀，然后打开放空球阀，排空软管中的高压天然气。
②.再次使用加气柱时，应先排净软管中的空气，以保证充入汽车储气罐的天然气纯度二、加气柱安装使用说明1、概述JQ系列压缩天然气加气柱是用于加气站贸易结算的加气设备，它的电脑控制部分采用了高性能的工控微处理芯片，在严酷的工作环境下仍能保持很高的稳定性选用高精度的质量流量计作为计量核心部件，它内置温度传感器以实现温度补偿，使加气柱精确计量电气部分采用防爆结构以适应加气站的（爆炸性）环境，确保加气柱安全可靠1、1．主要技术指标1.1.1 产品型号：JQ□-□□□1.1.2 防爆等级：本质安全兼隔爆型，防爆标志为ExibdmeⅡAT41.1.3 额定流量：90Nm3/min（标准状态）1.1.4计量准确度：±1%1.1.5质量流量计准确度：±0.5%1.1.6 适用介质：压缩天然气1.1.7工作压力： ≤25MPa1.1.8 输入电源：220V±15%，50Hz±1Hz本安输出：15V.400mA.DC12V.500mA.DC1.1.9 环境温度：-30～+50℃环境湿度：≤95%环境大气压：86～110kPa1.1.10 计量单位：数量 m3（kg）金额 元单价 元/m3（元/kg）1.1.11 单次计数范围：0～9999.99 m3 、kg、元1.1.12 累计计数范围：0～99999999.99 m3 、kg、元1.1.13 预置定量范围: 1～9999.99 m3 、kg、元1.1.14 单价设置范围：0.01～99.99元/m3（元/kg）1.1.15 密度设置范围：0.5000～0.9999kg/m31.2、功能简介1.2.1 计量准确可靠、显示清晰美观JQ系列压缩天然气加气柱采用质量流量计作为核心计量部件，可准确测量出流过质量流量计的介质的质量，电脑部分经过自动计算就能得出加气量（体积/重量）或金额。
采用高亮度背光LCD数字液晶显示，可显示出体积（质量）、金额和单价1.2.2 配备多种安全装置压力传感器：在充气过程中随时检测汽车气瓶内的压力值，当压力达到设定值或规定输出压力值时，电脑控制器会自动停止加气入口球阀：如加气柱需要检修或维护，可方便地关闭入口球阀切断气源而不影响其它加气柱的正常工作1.2.3 提供非定量加气和预置定量加气非定量加气允许加气枪或键盘控制加气到任意量、或气瓶内的压力准确达到规定的最高压力20MPa时加气柱自动停止加气定量加气允许用户通过键盘分别对加气量（体积或质量）、金额进行预置定量，然后开始加气，但如果汽车储气罐压力已达到20MPa时，即使当加气量或加气金额未达到预置定量值时，加气柱也会自动停止加气1.2.4 提供时钟系统在加气柱处于非加气状态时，可使加气机的显示屏显示当前的年、月、日和小时、分、秒1.2.5 密码设置单价、密度、时钟和加气方式加气柱的电脑控制系统设置了对一些重要参数进行修改所需的密码，当管理人员输入正确的密码时才能对单价、密度、时钟和加气方式等重要参数进行修改1.2.6 掉电时数据保护、数据延长显示及重复显示加气过程中突然停电，电脑控制系统将自动保存当前数据并持续显示一段时间，以便顺利完成当次加气业务结算。
如果在这段时间内未完成结算工作，用户也可通过键盘的复显键调出该笔数据1.2.7 完善的数据保存、管理、查询功能加气数据可保存长达十年之久，包括总累计、每日三班累计（气量、金额）、每天的加气数据可通过键盘的累计查询、单次查询键方便地查询以上数据2、总体结构及原理2.1总体结构流量计P入口出口排空172345689电脑控制器①球阀 ②电磁阀 ③质量流量计 ④压力变送器 ⑤压力表⑥排空球阀 ⑦键盘 ⑧显示屏 ⑨拉断阀2.2 工作原理压缩天然气经过输送管道进入加气柱，依次流经入口球阀、质量流量计、压力表、加气球阀、排空球阀、高压软管、加气枪头(快速球阀)，最后流入被充气汽车储气罐的气瓶质量流量计测出流经加气柱的气体的密度、质量等参数的物理信号由信号转换器转换成电脉冲信号传送到电脑控制器，电脑经自动计算得出相应的体积（质量）、金额并由显示屏显示给用户，从而完成一次加气计量过程3、 安装3.1 安装的基本要求3.1.1.加气柱的安装必须符合国家有关防火、防爆的安全规定3.1. 2.加气柱应安装在设有挡雨棚的室外，不可安装在室内加气柱与建筑物、铁路、道路的防火距离应符合GBJ16-87《建筑设计防火规范》的相关规定。
3.1.3 .加气柱应安装在远离震动和有强磁源的场所，避免干扰3.1.4 .加气柱应安装在专设的水泥基础上，并用四颗地脚螺栓紧固水泥基础高出地面200mm；长度和宽度单边分别大于加气柱底座长度和宽度300～400mm；水泥基础应留有沟槽，以方便加气柱安装和接线（对沟槽的要求见附图）3.1.5.在水泥基础中应设有专用接地电极，用≥2.5mm2的单芯铜导线与加气机底座上接地柱（标有接地标志处）连接，接地电阻不大于0.1Ω3.1.6 在压缩天然气进入加气柱之前的管道上应加装开关球阀，以方便在安装维修或其它紧急情况下切断气源3.1.7 天然气流经的所有管道必须清理干净，要求必须在压缩天然气进入加气柱之前的管路上加装气体过滤器，以免管道中的残留杂质堵塞或毁损加气柱内部器件3.1.8 务必请有高压管道（或容器）安装经验的专业工程技术人员进行，安装完成后须进行耐压密封性能试验和电气检查，合格后方可使用3.2 管道连接用户应按管路与加气柱相连接，采用卡套式硬连接，连接管应选用高压锅炉用无缝不锈钢管（符合GB5310），规格为φ22×3，应保证管口平整、距离管口15mm以内圆周无明显划痕及不规则等缺陷，确保管路连接密封可靠。
加气柱与水泥基础之间用四颗M16×150螺栓连.3.3电源接线3.3.1 用户在配置加气站电源装置时，应配备齐全的过流、过热、短路等安全保护装置3.3.2 电源线应选用耐气性能良好的YZ-300/500中型橡套软电缆YZ-300/500、3×1.5、GB5013.2（外径为φ8.4mm～φ11mm），预留1米，以连接入加气柱电缆引入加气柱的防爆线盒后，应拧紧压紧螺母，检查电缆确保不能用手拽动用户应按JQ系列加气柱接线图连接线缆3.3.3 如果用户需要安装管理系统，在安装加气柱时须铺设计算机控制线，规格为铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆RVVP3×0.75GB5023.5（外径φ6.2mm～φ7.6mm），预留2米以接入加气柱用户接线（YZ-300/500、3×1.5、GB5013.2）NLGNDJQ系列加气柱接线图3.3.4 当使用自备发电机给加气柱提供电源时，在启动发电机前，必须先切断加气柱的电源，以避免发电机启动时的峰值电压损毁加气柱电气部分，待发电机供电平稳后，方可接入加气柱JQ系列加气柱安装图650446149954604103603305205506505001700安装注意事项1、电源电缆选用YZ-300/500、GB5013.2、规格为3×1.5（外径φ8.4mm～φ11mm），预留1米；2、进气用无缝不锈钢管应符合GB5310或GB/T 14976，Φ22×3 0 -0.15；3、如需安装管理系统，须增加铺设计算机控制线，规格为GB5023.5、RVVP3×0.75（外径φ6.2mm～φ7.6mm），预留2米。
4-M16×150地脚螺栓地基接地端子20≥100进气管Φ22×3川仪耐德牌JQ系列加气柱8、电脑部分操作使用说明 (1)加气柱电脑显示及键盘图 检查用户电源接线正确无误后再进行以下操作 主显示区如图一所示 键盘分布图如图二所示 显示一区 （6位） 显示二区 （6位） 显示三区 (4位) 图一 主显示区图 显示四区 （4位） 1 2 3 累计 加气 4 5 6 记录 气量 金额 7 8 9 确定 功能 复显 0 . 换阀 停止 换班 图二 键盘图说明：接通电源后，主显示显示全1至全9表示初始化，再稍后显示上一次的加气记录。
至此开机完成注意： 表示此处需要按键或执行相应的操作，无此标志的操作为加气机自动完成，您只需要等待本说明均以”方”为单位示例,以”公斤”为单位的操作相同说明：显示一区显示上次加气的气量（单位：方）显示二区显示上次加气的金额（单位：元）显示三区显示上次也是现在的单价（单位：元/方），此处是200元/方 (2)开机 接通电源 例如： 操作 主显示 键盘显示-----+-- L 1 1 1 1 1 1接通电源 1 1 1 1 1 1-----+-- 1 1 1 1 L稍后显示 9 9 9 9 9 9-----+-- 9 9 9 9 9 9-----+-- 9 9 9 9-----+--L 稍后显示X X X X．X X X X X X．X X -----+--(L表示当前按 方加气,P表示 2．0 0 按金额加气) 说明： 循环按累计键将依次显示气量总累计、金额总累计、气量第一班累计、金额第一班累计、气量第二班累计、金额第二班累计、气量第三班累计、金额第三班累计 任何时候均可按[ 停止 ]键退出查看累计状态。
说明： 显示一区的LL 表示当前显示的是气量总累计，当前气量总累计为123456说明： 显示一区的LP 表示当前显示的是金额总累计，当前金额总累计为123456说明： 显示一区的HL01 表示当前显示的是气量第一班累计，当前气量班累计为123456 注意：此时可按[ 换班 ]键清 除当前班累说明： 显示一区的HP01 表示当前显示的是金额第一班累计，当前金额班累计为123456 注意：此时可按[ 换班 ]键清 除当前班累3)累计查看及班累计的清除 累 计 例如：操作 主显示 键盘显示 1 2 3 4 5 6. 7 8-----+-------+--LL -----+-------+-- 1 2 3 4 5 6. 7 8-----+--L LP 累 计 5 6. 7 8L -----+-- 累 计HL01 5 6. 7 8HP01 L -----+-------+-- 累 计 累 计 累 计L 1 2 3 4 1 2 3 4显示第二班累计、第三班累计，格式同第一班累计-----+--循环查看累计或退出 注意： 加气操作一定要在加气状态下，即不能在功能状态和查询记录、累计状态下加气。
说明： 全显示8的目的在于观看显示有否缺笔画说明： 气量、金额清0，200表示当前单价为200元/方说明： 当前加了248方气，为4．96元注意： 键盘显示跟随显示一区显示说明： 加气结束，共加了4674方气，为93注意：加气结束后，键盘显 示区最高位会显示L 或 P ，表明当前按方加气还是按金额加气蜂鸣器会鸣叫两声 加气过程中，可按[换阀/ 换班]键手动从小阀向中阀乃 至大阀切换4)加气操作 A. 非定量加气进行加气 停止 加气 例如： 8．8．8．8． 8 8 8 8 8 8 加气 操 作 主显示 键盘显示-----+-------+--8 8 8 8 8 8 8 8 8 8 0 0 0 0 0 0 -----+--稍后显示 0 0 0 -----+-- 2 00-----+--加 气 中 2 4 8 2 4 8-----+-- 4 9 6 2 00 -----+-- 停止 4 6 。
7 4 L 6 7 4-----+-- 9 3 4 8 2 00说明： 定量操作可按方定量加气，也可按金额定量加气，两种方式可通过按[ 气量/金额 ]键来相互切换，同时会显示L或P来进行提示说明： 1．按金额定量时，输入在显示二区 2．最多能输入6个数 3．小数点后最多输两位 4．可按[ 停止 ]键清除输入 5．最小定量值为1方，小于1方显示一区显示HH注意： 定量加气时，键盘显示区显示定量值说明： 未到定量时，可通过[ 停止 ]键停止加气 B. 定量加气加气至结束键入数字 加气 例如：定量加气4674方，操作和显示如下： 操 作 主显示 键盘显示-----+--4 6 7 4 4 6 7 4 键入数字 -----+-- 8．8．8．8． 8 8 8 8 8 8 8 8 8 8 -----+--8 8 8 8 8 8 加气-----+-- 0 0 0 稍后显示 4 6 。
7 4 -----+-- 2 00 0 0 0 -----+-- 4 9 6 -----+-- 2 4 8加 气 中-----+--4 6 7 4 2 00 -----+--定 量 到 4 6 7 4 L 6 7 4-----+-- 9 3 4 8 2 00(5)查询记录 说明： 可从当前加气记录起循 环查询256笔加气记录 可按[ 停止 ]键退出记录 状态 说明： 先显示当前加气记录 显示一区显示上一笔为 10259方，显示三区显示 是第2笔 注意： 查询状态时不能加气！ 记录 例如： 4 6 7 4 L 记录 操 作 主显示 键盘显示-----+-- 9 3 4 8 -----+-- 2 00 -----+-- 1 0 2 5 9 记录L -----+-- 0 0 2循环查询或退出查询 说明： 以下为叙述方便，功能 号X描述为FX，如功能1描 述为F1。
循环按功能键能从功能0 切换至功能9 可按[ 停止 ]键退出功能 状态 说明： 先显示当前时间为2001 年2月14日13时44分53 秒 说明： 显示一区键入年，显示 三区键入日期，显示二区键 入时分秒，当前键入为2001 年9月1日7时8分5秒 说明： 修改成功将显示新时间 修改失败将显示原时间 注意： 功能状态时不能加气 (6)功能说明 F0 设置系统时钟 键入时钟 功能确定 输入密码 确定 例如：将日期改为2001年9月5日7时8分5秒， 操作和显示如下： 操作 主显示 键盘显示 2 0 0 1-----+-- 功能H 1 3 4 4 5 3 -----+-- 2 1 4 0 8 0 5 2 0 0 1 键入时间-----+-- 9 0 1 7 0 8 0 5 -----+--确定并输入密码 P 2 0 0 1 -----+-- 0 8 0 5 9 。
0 1 7 0 8 0 5-----+-- 2 0 0 1 -----+-- 确定 0 8 0 5 -----+-- 7 0 8 0 5 9 0 1 F1 设置单价 键入单价 说明： 循环按功能键能至功能1 可按[ 停止 ]键退出功能 状态 说明： 先显示当前单价为200 元/方 说明： 修改成功将显示新单价 修改失败将显示原单价 注意： 功能状态时不能加气！ 功能确定 输入密码 确定 例如：将单价改为214元/方，操作和显示如下： H 1 操作 主显示 键盘显示-----+-- 功能H 2 0 0 -----+-- -----+-------+-- 2．14 H 1键入单价 2 1 4 2 1 4 HP 1 2．14确定并输入密码-----+-------+-------+-- H 1 确定 2．14 -----+-- 2 。
1 4 F2 设置密度 键入密度 说明： 循环按功能键能至功能2 可按[ 停止 ]键退出功能 状态 说明： 先显示当前密度为 0．5000公斤/方 说明： 修改成功将显示新密度 修改失败将显示原密度 注意： 功能状态时不能加气！ 功能确定 输入密码 确定 例如：将密度改为06000公斤/方，操作和显示如下： H 2 操作 主显示 键盘显示-----+-- 功能H -----+-- 5 0 0 0 6 0 0 0 H 2键入密度-----+-------+-- 6 0 0 0 -----+-- 6 0 0 0 HP 2 -----+-- 6 0 0 0 确定并输入密码 -----+-- H 2-----+-- 确定 6 0 0 0 6 0 0 0 F3 设置机号。
键入机号 说明： 循环按功能键能至功能3 可按[ 停止 ]键退出功能 状态 仅需与上位机通讯时方 需设置机号 说明： 先显示当前机号为01 说明： 修改成功将显示新机号 修改失败将显示原机号 注意： 功能状态时不能加气！ 功能确定 输入密码 确定 例如：将机号改为0 2，操作和显示如下： H 3 操作 主显示 键盘显示-----+-- 功能H -----+-- 0 1 -----+-- 2 H 3键入机号-----+-- 2 -----+-- 2 确定并输入密码 HP 3 -----+-- 2-----+-- H 3-----+-- 确定 2 0 2 说明： 循环按功能键能至功能4 可按[ 停止 ]键退出功能 状态。
说明： 密码操作过程中均显示 全8修改成功后蜂鸣器会 鸣叫两声 说明： 修改成功显示正确单价 修改失败将显示原单价 注意： 功能状态时不能加气 F4 设置密码确定及输入旧密码 功能输入新密码 确 定 确 定 例如： H 4 操作 主显示 键盘显示-----+-- 功能H -----+-- 8 8 8 8 -----+--H H 4后面操作 -----+-- 8 8 8 8 F5 设置加气方式 键入方式 说明： 循环按功能键能至功能5 可按[ 停止 ]键退出功能 状态 说明： 先显示当前加气方式为 0101表示按方加气，02表示按公斤加气 说明： 修改成功将显示新方式 修改失败将显示原方式 注意： 功能状态时不能加气！ 功能确定 输入密码 确定 例如：将加气方式改为按公斤方式，操作和显示如下： H 5 操作 主显示 键盘显示-----+-- 功能H -----+-- 0 1 2 H 5键入方式-----+-------+-- 2 -----+-- 2 -----+--确定并输入密码 2 HP 5 H 5-----+-- 确定 2 0 2 -----+--说明： 复显时按其它键无效。
(7)其它掉电复显 在掉电状态下,按住[ 复显 ]键不放，再按： （1）[ 记录 ]键 可显示各次加气记录 （2）[ 累计 ]键 可循环查询累计数（同前面 的累计查询） （3）[ 功能 ]键 可显示各功能参数 （4）[ 停止 ]键 可退出功能或查询状态共 24 页 第 23 页。
